Allegro如何检查过孔是否重叠的四种方法操作指导

Allegro可以检查过孔是否重叠，避免重孔的情况的出现，具体检查方法如下
一．非同名网络过孔重叠
以下图为例
在这里插入图片描述

  1. 打开DRC开关，EnableDRC
    在这里插入图片描述

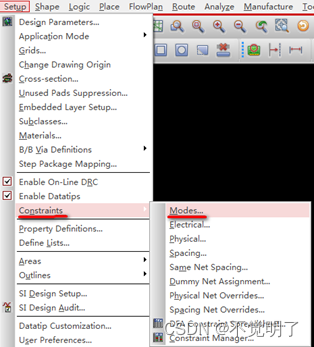

  2. 打开Constraints-Mode
    在这里插入图片描述

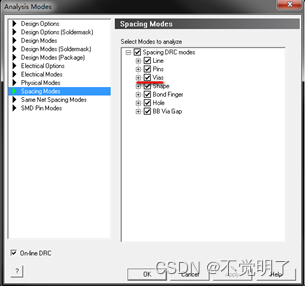

  3. 打开Spacing规则via的规则
    在这里插入图片描述

  4. 可以看到非同名网络过孔，孔重叠在一起的情况以DRC形式报出来了
