unity3d Hair real time rendering 真实头发实时渲染

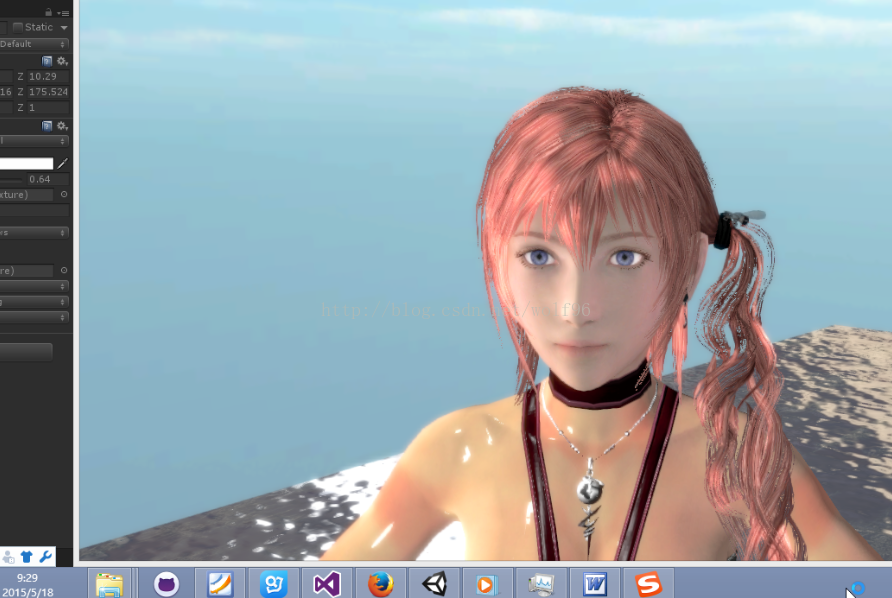

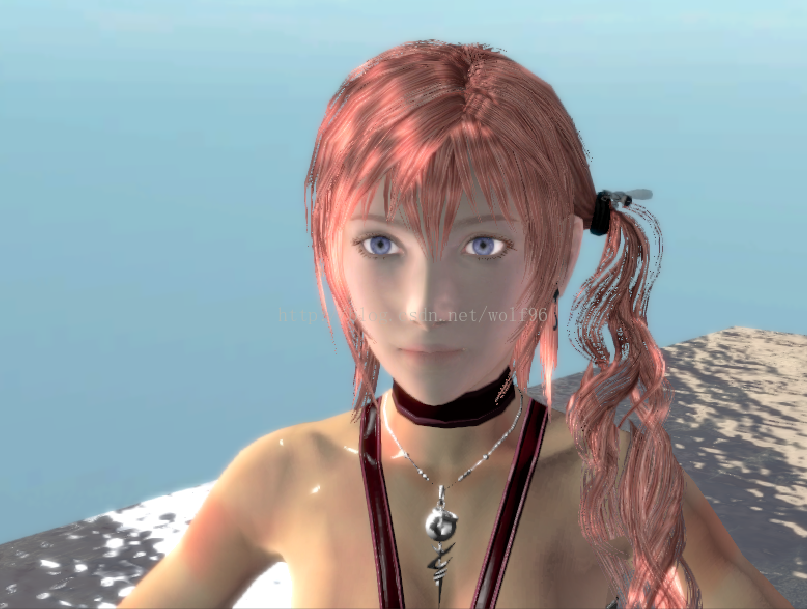

先放上效果

惊现塞拉酱

算法是Weta Digital根据siggraph2003的论文加以改进，改进之前使用的是Kajiya and Kay’s 模型，它能量不守恒，也就是说不是基于物理的，不准确



电镜下真实头发丝纤维的照片，我们发现上面有很多重叠的角质层叫做毛小皮也叫毛鳞片，他们相对根部的倾斜角度大约为3°，近似模型如下图

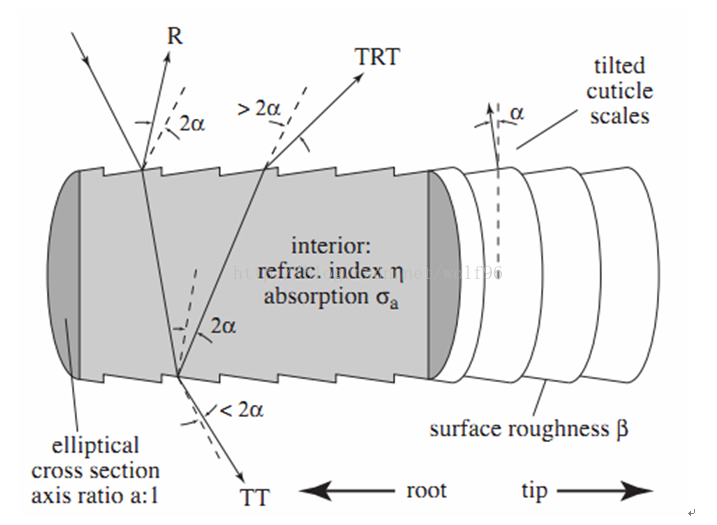

头发纤维的模型
R为反射（reflection），T为穿透（transmission），也就是折射
这里假设光有三种传播方式R， TT， TRT
R是直接反射，
TT是经过两次折射
TRT是穿透（折射）进头发内部，在头发内部进行反射，在穿透（折射）出，详细如图

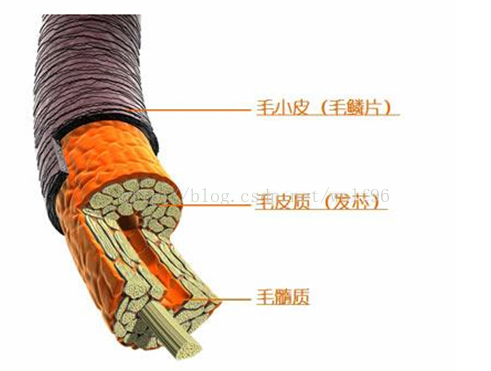

人头发纤维主要由两部分组成：表皮与皮质。表皮作为外鞘保护内部皮质层，在光散射方面表皮很重要，因为他是折射的边缘，
头发核心部有颜色的东西叫做髓质，在皮质与髓质中的色素决定了头发的颜色，
我们研究头发的光学属性有两种要素：1.折射参数η（大约为1.55）2.横截面的吸收率σa

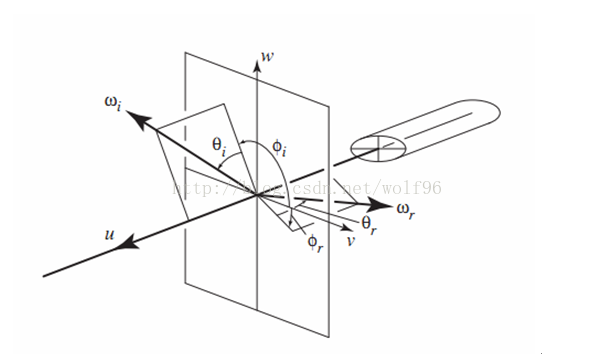

几何图如上图，
头发方向从根部到尖部，我们假定u是头发的tan值，向量v和w是一个右手标准正交基，光线入射方向为ωi，散射出的光的方向为ωr，角度分别为θi，θr（0°垂直于头发，u为90°）。围绕着头发的方位角表示为φi和φr（v为0°w为+90°），差角(θi-θr)/2表示为θd相关方位角为（φr-φi）/2表示为φd。φr-φi表示为φ。平均值θh = (θi+θr)/2为半角。
头发的吸光性主要取决于真黑色素（eumelanin）和伪黑色素（pheomelanin），他们的浓度我们分别定义为ρe和ρp，他们的吸收率分别为σa，e和σa，p，光谱吸收率为μa = ρeσa，e +  ρpσa，p。

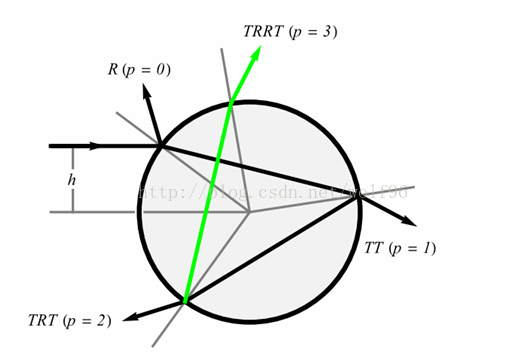

光线离开头发前变化（折射，反射）次数为p。p ∈ {R = 0, TT = 1, TRT = 2, TRRT = 3, ...}
总反射函数S是所有的纵向散射（longitudinal scattering）函数Mp 和方位角散射函数Np之积的和


我们的最终目标就是把0-3的p所有的S相加，也就是R, TT, TRT , TRRT所有光线之和。

纵向散射（longitudinal scattering）

接下来是高斯Mp纵向散射（longitudinal scattering）函数的求法。
在头发是完美圆弧的光滑表面的情况下θr = −θi，如图所示

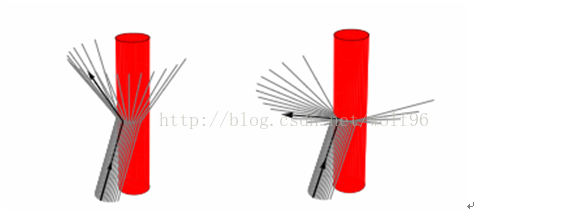

在光滑的表面反射，形成一个单一的锥形（左图）。因为表面粗糙，Mp模拟了一个没有高光的表面，这种像锥形一样的散射会被缩放，更偏向于法平面（右图）。光散射范围更宽，能量也随之减少。
因为表面粗糙而不能产生完美反射的高光，Marschner使用了半角的高斯函数来求Mp



<span style="font-size:14px;">		inline	fixed G(fixed beta, fixed theta)
		{
			return pow(E, -(theta*theta) / (2 * beta * beta)) / (sqrt(2 * PIE)* beta);

		}</span>

G函数是一个以纵向倾角θ为参数的标准高斯函数，β是粗糙程度（在纵向的光滑锥形上的标准偏差角），αp是皮质层倾角的一个简单函数。但是求得的Mp能量不守恒，有如下原因
1.    g函数中的θ ∈ {−∞,∞}，但是θh ∈{−π/2,π/2}。使用θh代替θ会使反射能量增倍。
2.    当θi = −θr时，从锥形高光偏光−θi到θr涉及到缩放锥形。在Marschner中只有大约1/cos ²θd
3.     偏转光照角度移动了相当大的能量导致成角大于θ ∈{−π/2,π/2}（角过大，永远不会接收到，导致能量损失）

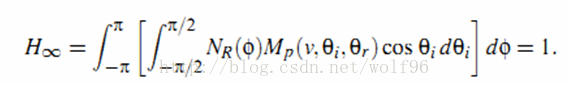

我们使用一种能量守恒的Mp
这种方法在球形重新分配反射角度，使用球形高斯卷积（spherical- Gaussian convolution）得到

G经过一系列的变形化简得到最终的Mp：



	<span style="font-size:18px;">Mp = (1 / ((pow(E, V) - pow(E, -V))*V))*pow(E, (sin(-Theta_i)*sin(Theta_r) / V))*I0(cos(-Theta_i)*cos(Theta_r) / V);</span>

在这里v = β²是粗糙度的平方

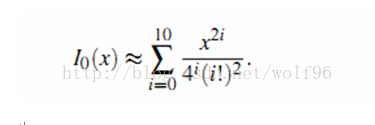

I0函数为第一类贝塞尔函数

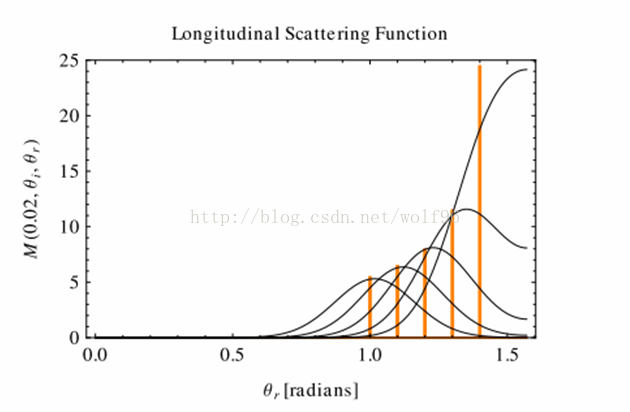

得到的能量守恒的纵向散射曲线如下

锥形高光是不对称的，off-specular peak近似于二维BRDF所有粗糙度是能量守恒的


方位角散射（Azimuthal Scattering）

接下来计算方位角散射（Azimuthal Scattering）Np
Marschner利用在发丝是光滑圆情况下的Bravais特性，研究在发丝纤维内部的方位角散射。

修正折射指数η’
方位角改变方向Φ与在发丝中的偏移h ∈ {−1,1}和p值有关，反射模式为：

γi = arcsin(h) ， γt = arcsin(h/η’ )



由于h不可求，所以我们采用另一种可以模拟h的方法
Marschner使用立方近似来模拟h，但是尚未验证其准确性，当p值较大或反射指数较低时（头发在水中）

粗糙度方位角散射（Roughened Azimuthal Scattering）函数Np


我们用高斯分布模拟一个变形法平面表面粗糙度的效果。在发丝纤维中的每一个偏移h  产生了一个方位角的连续的分布Dp(φ−Φ(p,h))，这个分布是由φ中的高斯和光滑头发中的离散方位角Φ(p,h)产生的。如下图所示：

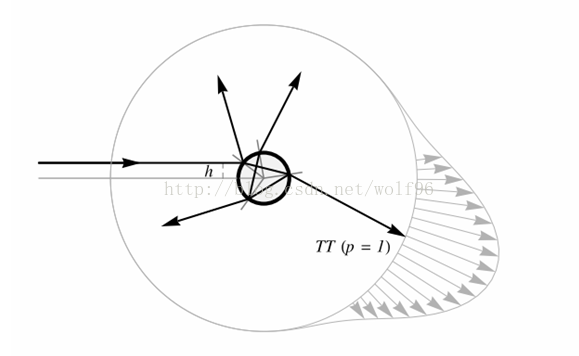

粗糙离散角散射（TT）：在光滑发丝上的偏移h能产生确定的方位角Φ(p,h)，可以求出方位角的高斯分布Dp(φ−Φ(p,h))。
全部的出射光线集成在一起：

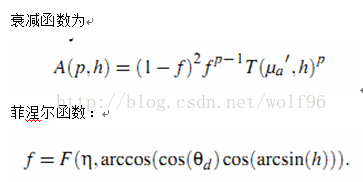

A(p,h)是光线吸收和菲涅尔产生的衰减。我们使用一个新的标准高速分布函数Dp称之为Gaussian detector


	<span style="font-size:14px;">			for (fixed i = -1; i < 1; i += 0.1)
				{
					Mu_a_d = Mu_a / cos(i / Eta_d);
					ref_1 = acos(cos(Theta_d) * cos(asin(i)));
					f = -_SC + (1 + _SC)*pow(2, -10 * dot(ref_1, _Eta));
					T = exp(-2 * Mu_a_d*(1 + cos(2 * asin(i / Eta_d))));
					A = pow((1 - f), 2) * pow(f, p - 1) * T;

					//	Np += A *	Dp(Phi - Phi_p_h(p, i, Eta_d));
					Np += A *	Dp(Phi - Phi_p_h(i, Eta_d));


				}
				Np *= 0.5;</span>


到此我们所有公式全部完事，我们可以用for循环累加不同p值的S得到最终结果


经过论文中的测量σa,e = {0.419,0.697,1.37}σa,p ={0.187,0.4,1.05}得到结果相对真实。

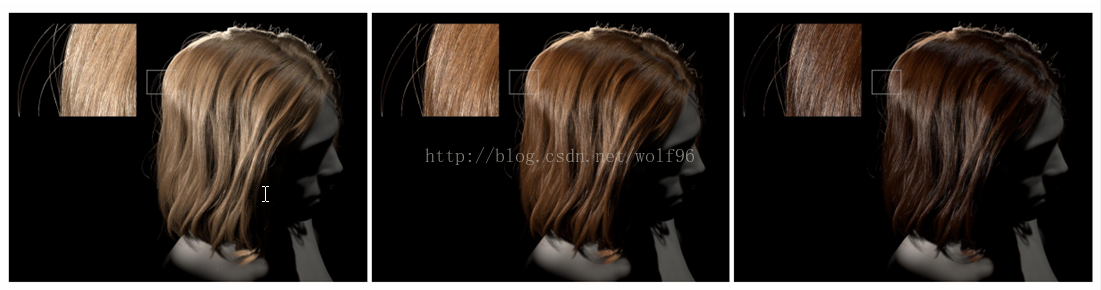

上图论文中的实现结果

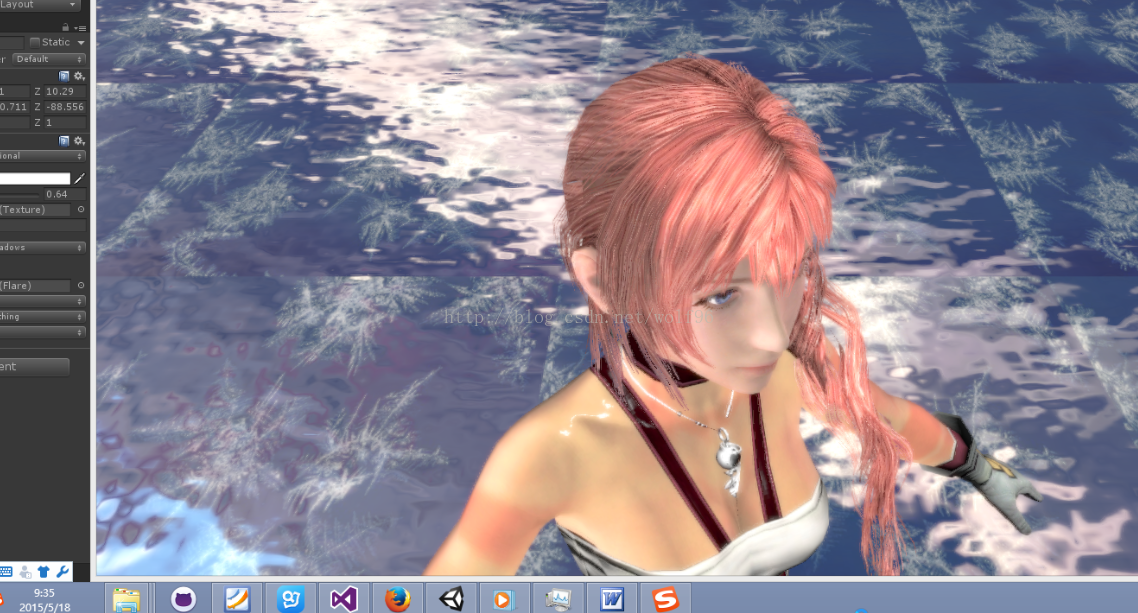

博主目前能力不够不能在Unity中弄出这样的头发（感觉他这个头发像是曲面细分生成的），只能用个好一点的模型来凑数了：



本文为部分翻译的加上博主自身的理解与实现，如有不正确的地方欢迎批评指正

参考：

1. An Energy-Conserving Hair Reflectance Model

2. Light Scattering from Human Hair Fibers

                         -----by wolf96  http://blog.csdn.net/wolf96
