实验：基本逻辑门电路分析

一、测试门电路逻辑功能实验目的

本次实验的主要目的是熟悉数字电路实验箱，掌握基本逻辑门电路的组合功能和分析方法。

二、实验设备

数字电路实验箱

74LS00二输入端四与非门

74LS20四输入端两与非门

三、实验内容与步骤

一、测试门电路逻辑功能

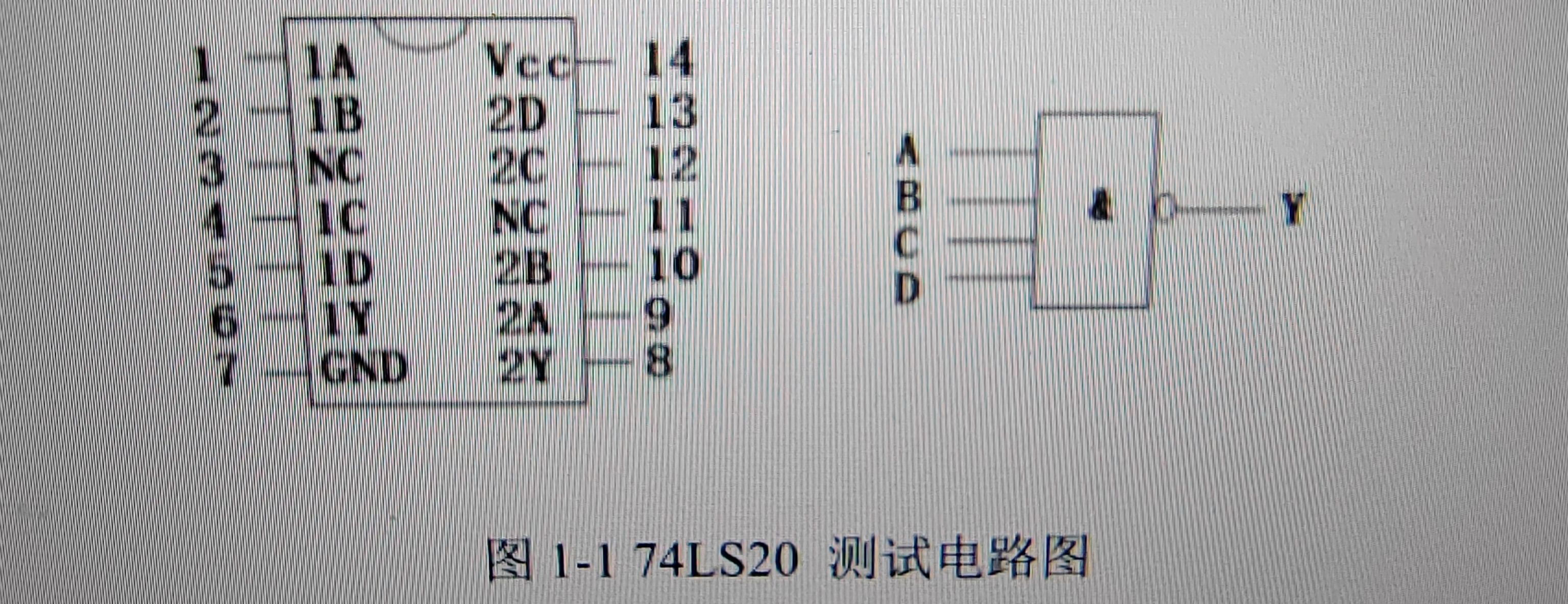

首先，我们选用了74LS20四输入端两与非门一个，将芯片的14引脚接入+5V，将芯片的7引脚接入地0V，并按照图1-1进行接线。然后，我们改变A、B、C、D的状态，观察输出端Y的状态，并记录数据。

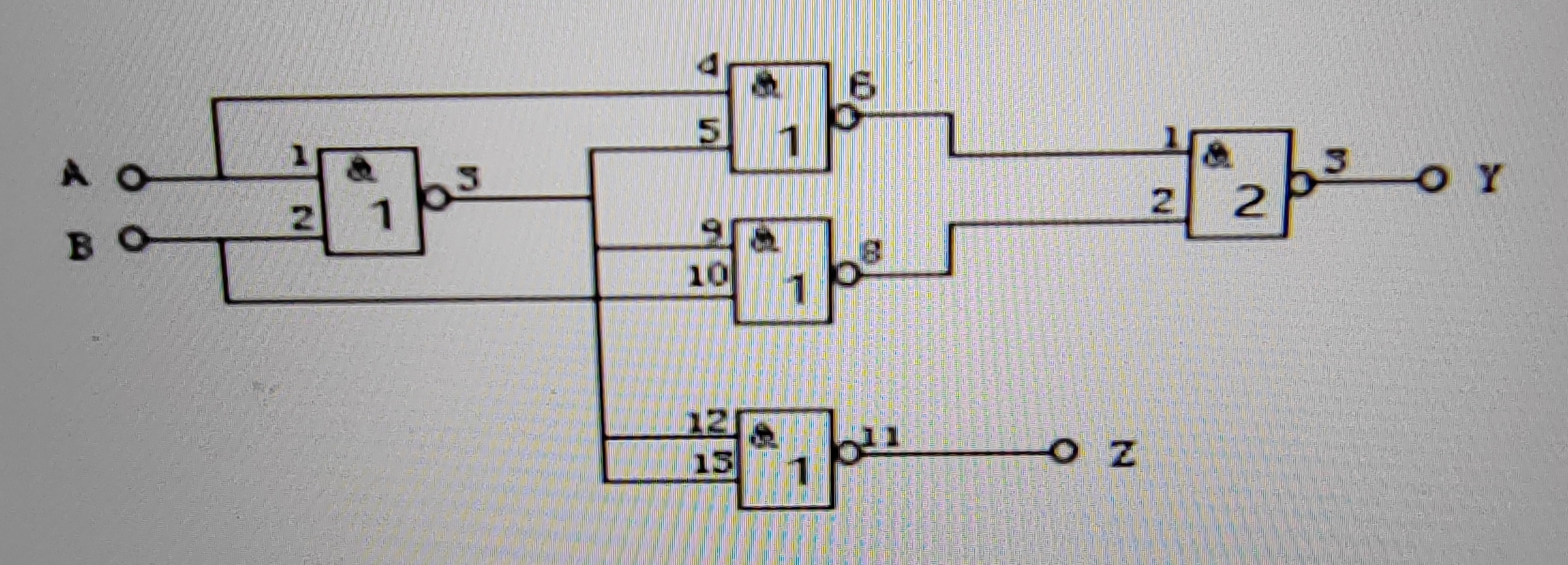

二、测试逻辑电路的逻辑功能

接下来，我们选用了两个74LS00二输入端四与非门，在接线方面，将两个芯片的14引脚连接到+5V电源，将两个芯片的7引脚连接到地0V电源，进行接线。然后，我们改变A、B、C、D的状态，观察输出端Y的状态，并记录相关数据在表中。

四、结果和数据

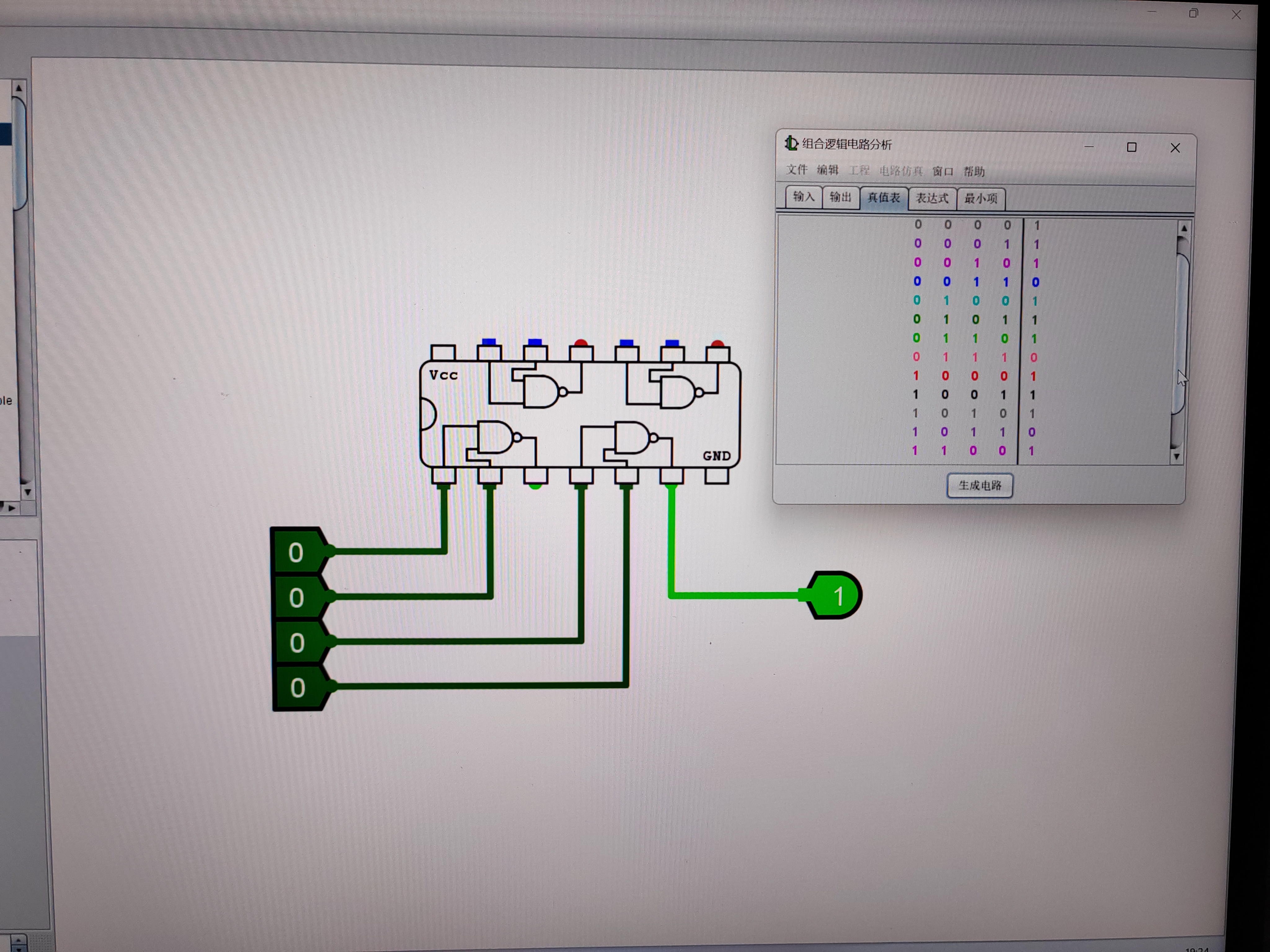

门电路

逻辑电路

五、实验总结

通过本次实验，我们学会了基本逻辑门电路的组合功能和分析方法。我们成功测试了门电路和逻辑电路的逻辑功能，得出了上述数据。
