针对导热系数各向异性的材料导热系数在Star CCM+中的设置方法。
前言
在设置材料热属性中的导热系数时,有的材料并不是各向同性的。各向异性的材料比比皆是,比如新能源汽车动力电池的方壳电芯等。针对这类导热系数各向异性的材料就需要对各个方向的导热系数分别设定。但是需要注意的是坐标方向要与软件中坐标匹配。
1 各向异性属性调用

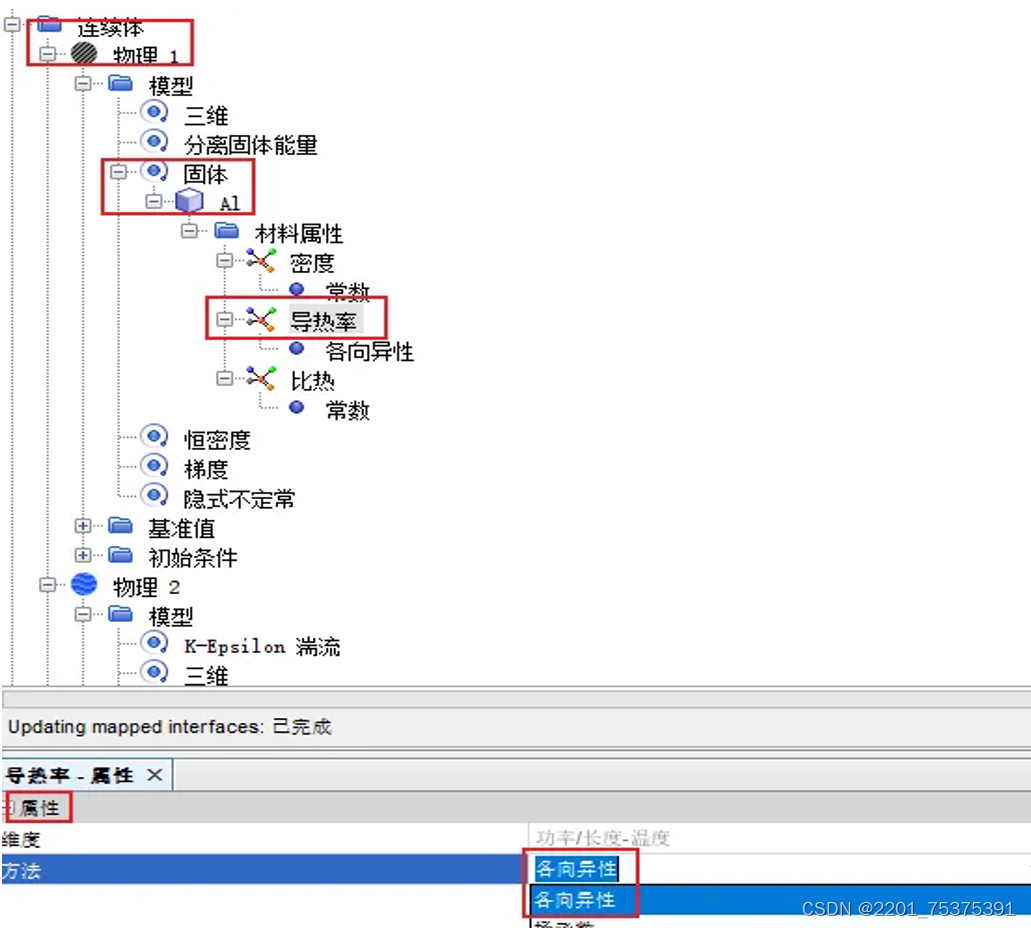

连续体中新建物理模型,此处可以用户自定义命名;在新创建的物理模型下打开固体,固体下默认材料为Al,此处可以用户自定义材料名称;材料下的材料属性中找到导热率,在导热率的属性中选择“各向异性”;此时材料属性中的导热率下就会显示“各向异性”。
2 导热率
上述操作结束后,在对应的区域中,对应材料的区域下物理值中设置“各向异性导热率”。这里需要注意的是,在XX分量、YY分量、ZZ分量中分别输入对应Star CCM+坐标系中X、Y、Z三个方向的导热率。
3 注意事项
如下所示为具体的软件操作,本操作以15.0版本为例仅供参考,针对更高版本的设置,可能会略有差异。如2306版在连续体的物理模型中设置好各向异性后直接在物理连续体下的材料属性中直接进行设置即可,也可以选择正交类型直接在三个方向输入导热系数即可。
