PV光伏阵列+Boost DCDC变换器+负载+双向DCDC变换器+锂离子电池系统（Simulink仿真实现）

最新推荐文章于 2025-05-01 11:08:19 发布

程序辅导帮

最新推荐文章于 2025-05-01 11:08:19 发布

阅读量729

点赞数 29

文章标签： matlab

本文链接：https://blog.csdn.net/2201_75454341/article/details/144522783

版权

💥💥💞💞欢迎来到本博客❤️❤️💥💥

🏆博主优势：🌞🌞🌞博客内容尽量做到思维缜密，逻辑清晰，为了方便读者。

⛳️座右铭：行百里者，半于九十。

📋📋📋本文目录如下：🎁🎁🎁

目录

⛳️赠与读者

💥1 概述

一、系统组成及工作原理

二、控制策略

三、系统运行状态

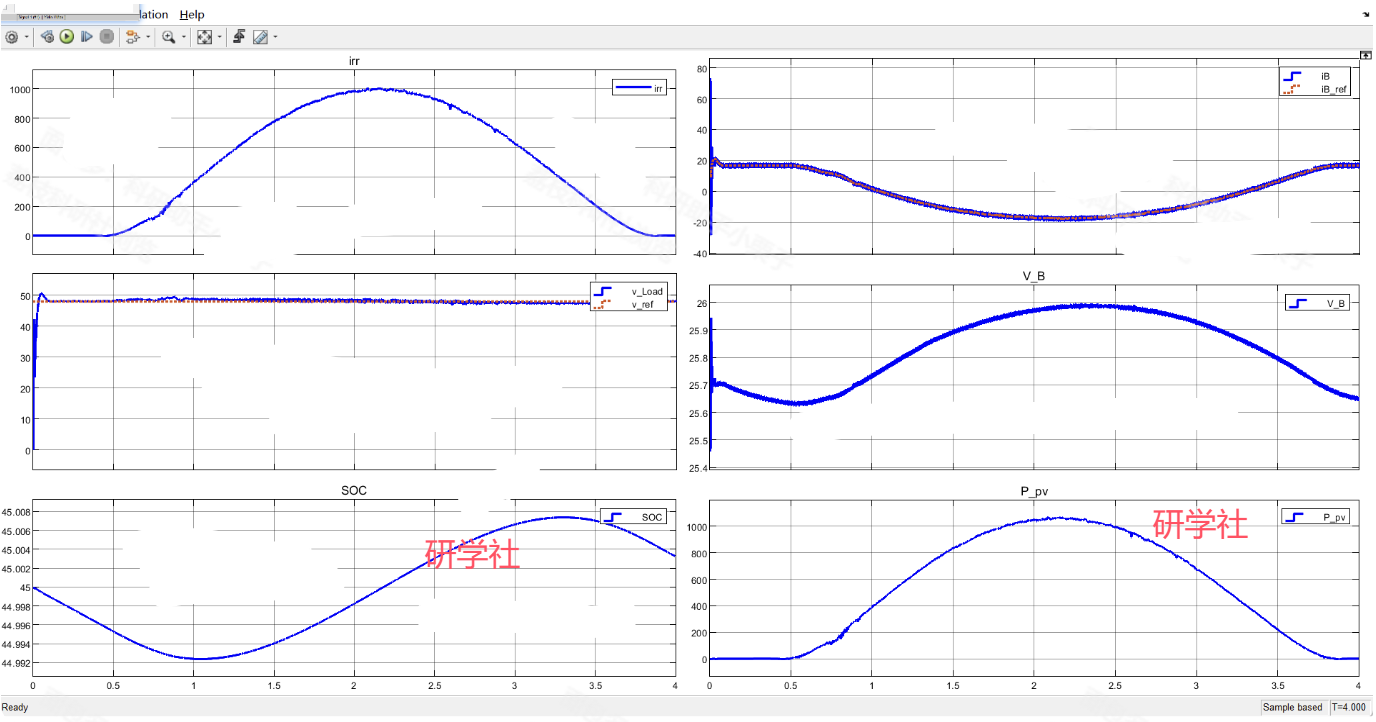

📚2 运行结果

🎉3 参考文献

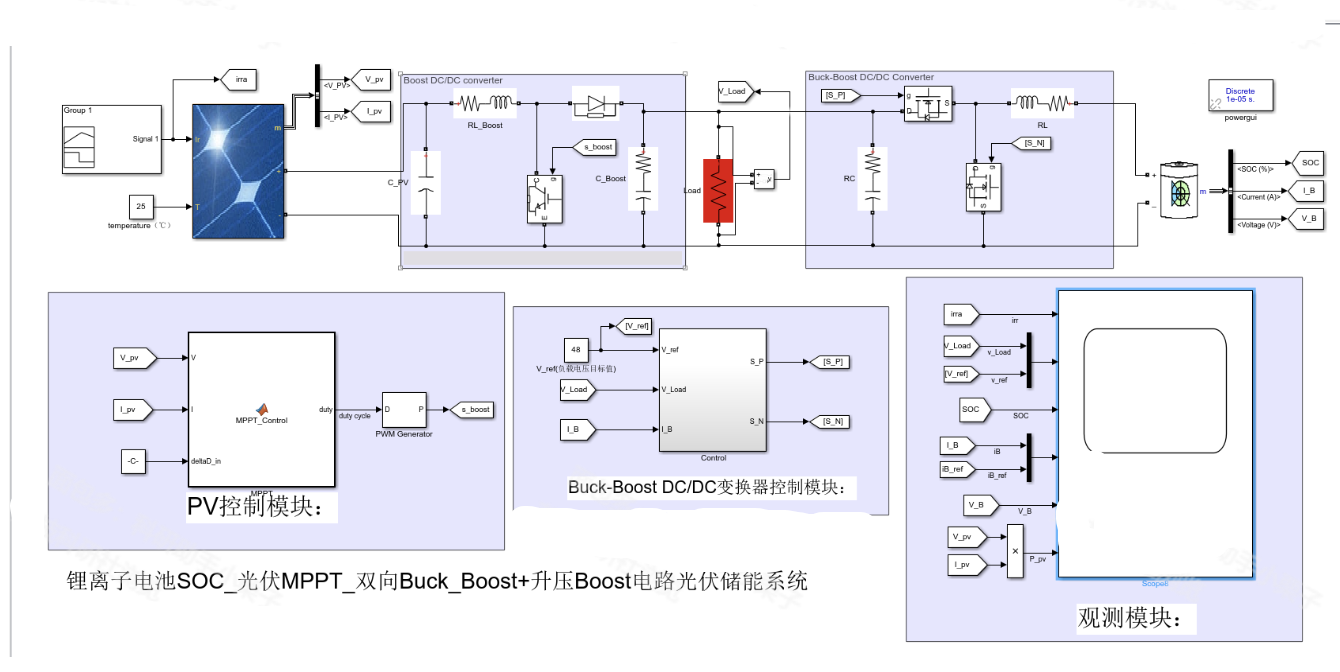

🌈4 Simulink仿真实现

⛳️赠与读者

👨‍💻做科研，涉及到一个深在的思想系统，需要科研者逻辑缜密，踏实认真，但是不能只是努力，很多时候借力比努力更重要，然后还要有仰望星空的创新点和启发点。建议粉丝按目录次序逐一浏览，免得骤然跌入幽暗的迷宫找不到来时的路，它不足为你揭示全部问题的答案，但若能让人胸中升起一朵朵疑云，也未尝不会酿成晚霞斑斓的别一番景致，万一它给你带来了一场精神世界的苦雨，那就借机洗刷一下原来存放在那儿的“躺平”上的尘埃吧。

或许，雨过云收，神驰的天地更清朗.......🔎🔎🔎

💥1 概述

针对PV光伏阵列+Boost DCDC变换器+负载+双向DCDC变换器+锂离子电池系统的研究，以下是对该系统工作原理、控制策略及运行状态的详细分析：

一、系统组成及工作原理

PV光伏阵列：作为系统的核心部分，PV光伏阵列将太阳能转化为直流电能。
Boost DCDC变换器：用于提高光伏阵列的输出电压，以满足负载的需求。Boost电路通过周期性地储存和释放电能，将输入直流电压升高，广泛应用于各种电源设计中。
负载：系统中需要供电的设备或电器，负载的存在可以稳定系统的电压和电流，同时避免光伏电池过度充电或放电而缩短寿命。
双向DCDC变换器：实现电能的双向流动。它可以将光伏阵列的电能输送到负载，同时也可以将多余的电能存储到锂离子电池系统中。在充电过程中，双向DCDC变换器将光伏阵列输出的直流电压变换为适合电池充电的直流电压；在放电过程中，它则将电池的直流电压变换为适合负载使用的直流电压。
锂离子电池系统：作为系统的储能部分，锂离子电池系统可以存储多余的电能，并在需要时将电能释放给负载。

二、控制策略

最大功率点跟踪（MPPT）：光伏Boost部分采用扰动观察法进行最大功率点跟踪算法MPPT。该算法通过不断调整光伏阵列的工作点，使其输出功率达到最大值，从而实现对太阳能的最大利用。
锂离子电池管理：锂离子电池侧控制模块负责监测和控制锂离子电池的状态和充放电过程。当辐照度较小以至于不能满足负载功率需求时，锂离子电池会进行输出，SOC（State of Charge，即荷电状态）逐渐降低；当辐照度较大使得光伏阵列输出功率高于负载需求功率时，锂离子电池会将多余功率进行回收，相当于对电池进行充电，SOC升高。这样可以保证光伏系统在高辐照度条件下不会浪费多余的电能，而是将其存储起来，以备不时之需。同时，DCDC变换器还可以实现电池的过充电保护和过放电保护，延长电池的使用寿命。
