【stm32】——基于I2C协议的OLED显示

目录

一、I2C通讯

二、U8G2

1.U8g2简介

2.CubexMX配置

3.移植U8g2

4.编写移植代码

三、显示汉字

四、字体滚动

 五、图片显示

总结

---

一、I2C通讯

       IIC(Inter－Integrated Circuit)总线是一种由 PHILIPS 公司开发的两线式串行总线，用于连接微控制器及其外围设备。它是由数据线 SDA 和时钟 SCL 构成的串行总线，可发送和接收数据。在 CPU 与被控 IC 之间、IC 与 IC 之间进行双向传送，高速 IIC 总线一般可达 400kbps 以上。
        I2C 总线在传送数据过程中共有三种类型信号， 它们分别是：开始信号、结束信号和应答信号。
        开始信号：SCL 为高电平时，SDA 由高电平向低电平跳变，开始传送数据。
        结束信号：SCL 为高电平时，SDA 由低电平向高电平跳变，结束传送数据。
        应答信号：接收数据的 IC 在接收到 8bit 数据后，向发送数据的 IC 发出特定的低电平脉冲，
        表示已收到数据。CPU 向受控单元发出一个信号后，等待受控单元发出一个应答信号，CPU 接收到应答信号后，根据实际情况作出是否继续传递信号的判断。若未收到应答信号，由判断为受控单元出现故障。

        这些信号中，起始信号是必需的，结束信号和应答信号，都可以不要。

        目前大部分 MCU 都带有 IIC 总线接口，STM32 也不例外。但是这里我们不使用 STM32的硬件 IIC ，而是通过软件模拟。STM32 的硬件 IIC 非常复杂，更重要的是不稳定，故不推荐使用。所以我们这里就通过模拟来实现了。

二、U8G2

1.U8g2简介

        U8g2是GitHub上一款十分优秀的开源图形库（GUI库），其本质是嵌入式设备的单色图形库。在 Github 上超过3.2K Star，2.6K Commit。其开发语言90%为C语言，且代码简洁干练便于移植与后期修改。

优势：

（1）U8g2库平台支持性好，基本上支持绝大部分Arduino与STM32开发板，也包含物联网比较常用的esp8266；

（2）U8g2库显示控制器支持性好，基本上市面上的OLED都完美支持；

（3）U8g2库 API函数众多，特别支持了中文，支持了不同字体，这是一个对于开发者俩说不小的福利；

（4）U8g2 库移植简单

2.CubexMX配置

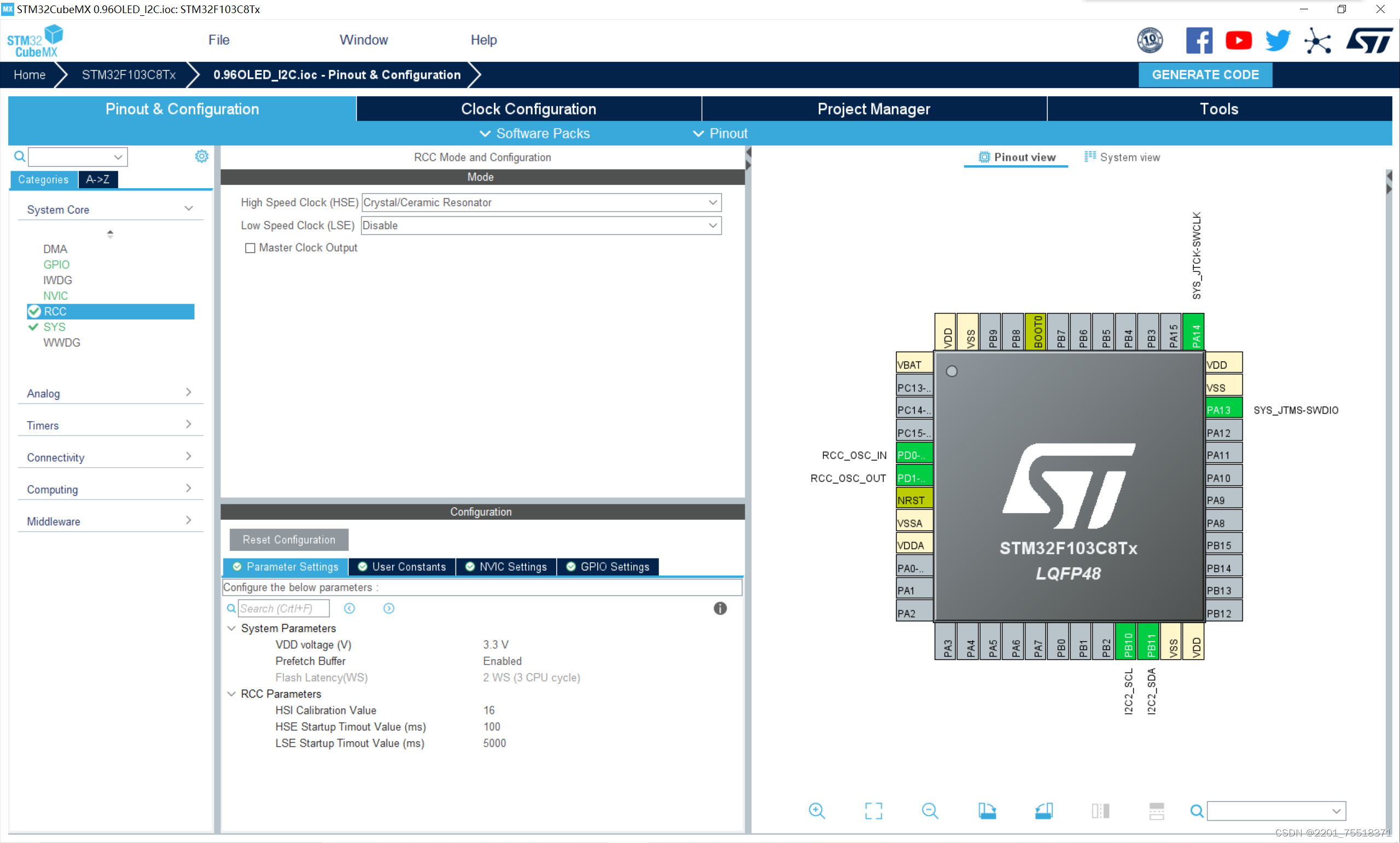

1、RCC配置外部高速晶振（精度更高）——HSE；

2、SYS配置：Debug设置成Serial Wire；

3、I2C2配置：作为OLED的通讯方式；

4、TIM1配置：U8g2图形库需要us级延迟推动（U8g2的心跳）

5、时钟树配置：

6、工程配置

3.移植U8g2

U8g2下载地址: https://github.com/olikraus/u8g2

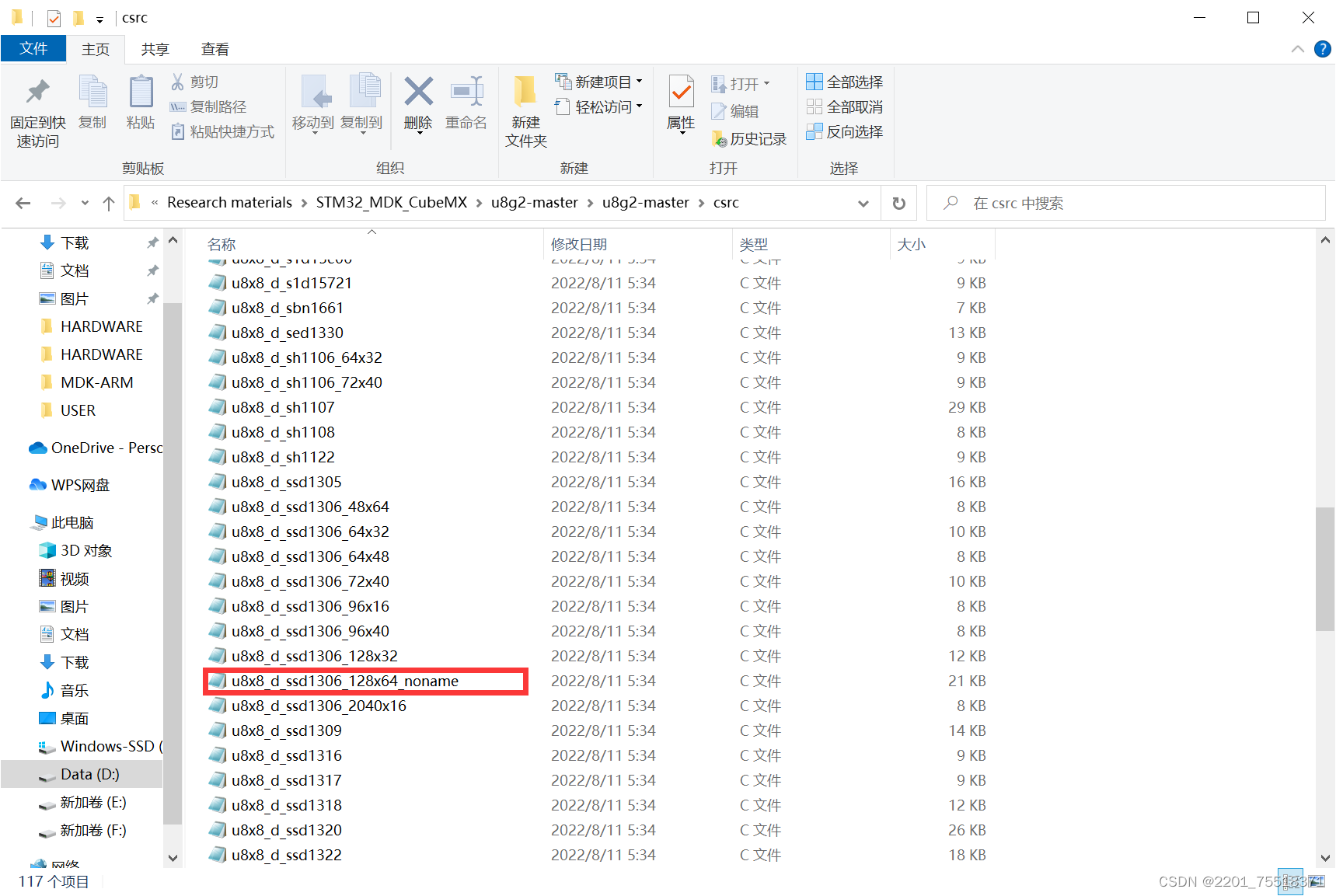

1、进入U8g2库文件中的csrc文件，去掉无用的驱动文件。

这些驱动文件通常是u8x8_d_xxx.c，xxx包括驱动的型号和屏幕分辨率。ssd1306驱动芯片的OLED，使用u8x8_ssd1306_128x64_noname.c这个文件，其它的屏幕驱动和分辨率的文件可以删掉。

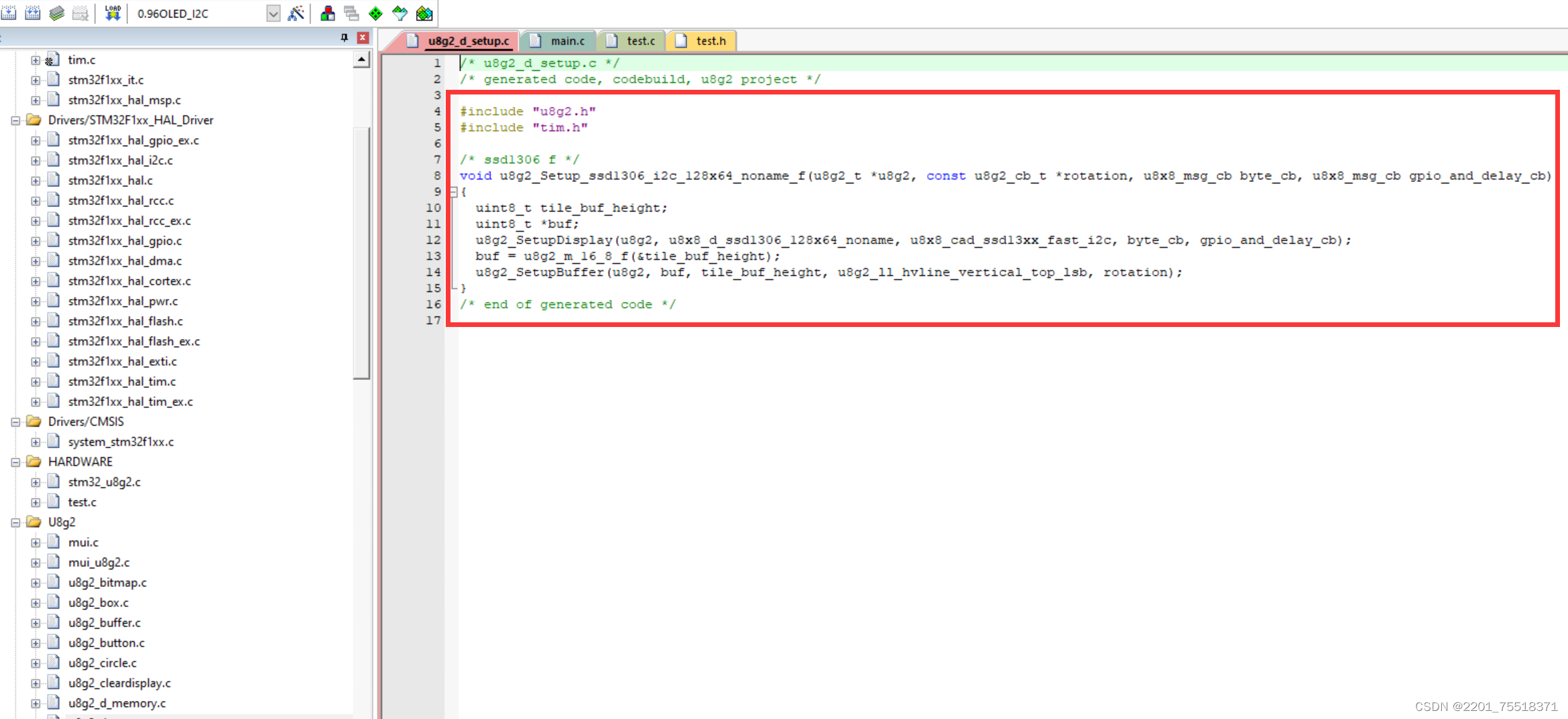

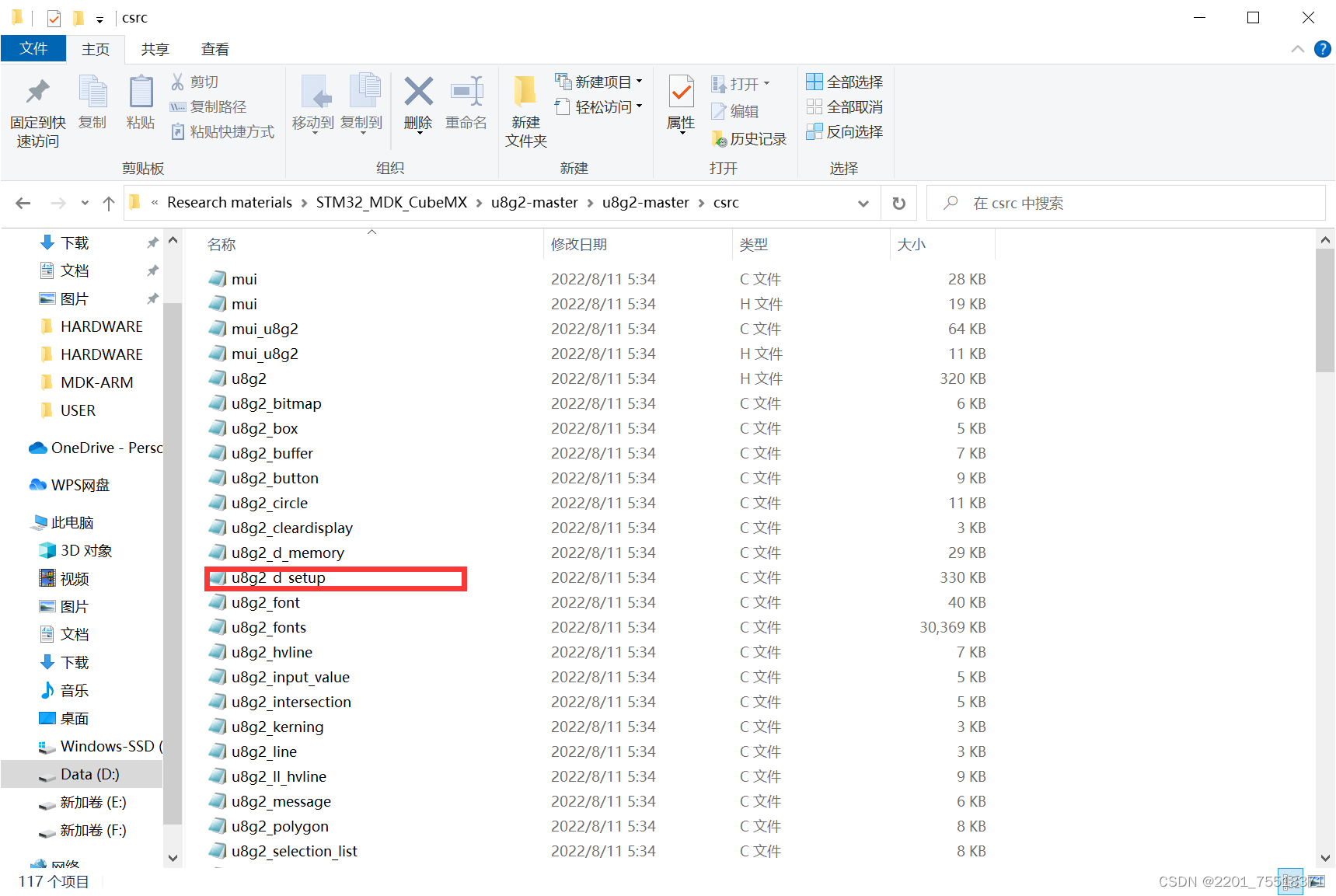

 2、精简u8g2_d_setup.c
        由于笔者的OLED是IIC接口，只留一个本次要用到u8g2_Setup_ssd1306_i2c_128x64_noname_f就好（如果是SPI接口，需要使用u8g2_Setup_ssd1306_128x64_noname_f这个函数），其它的可以删掉或注释掉。

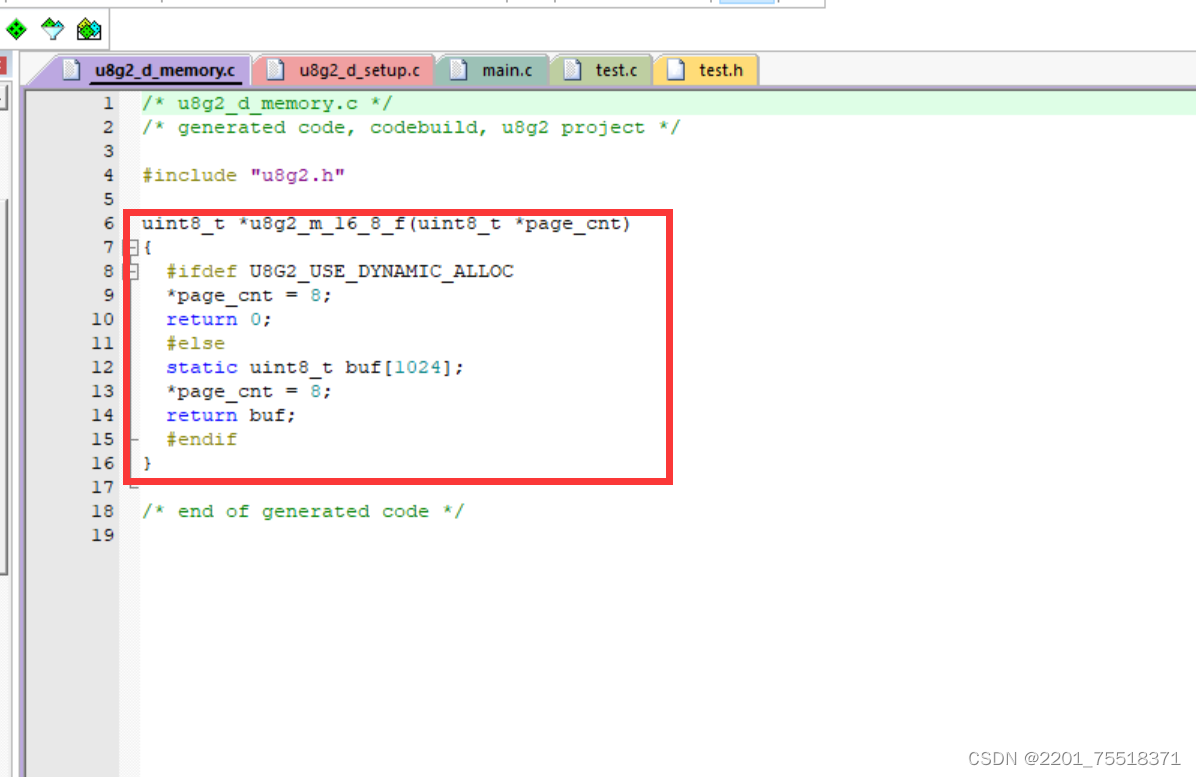

3、 精简u8g2_d_memory.c

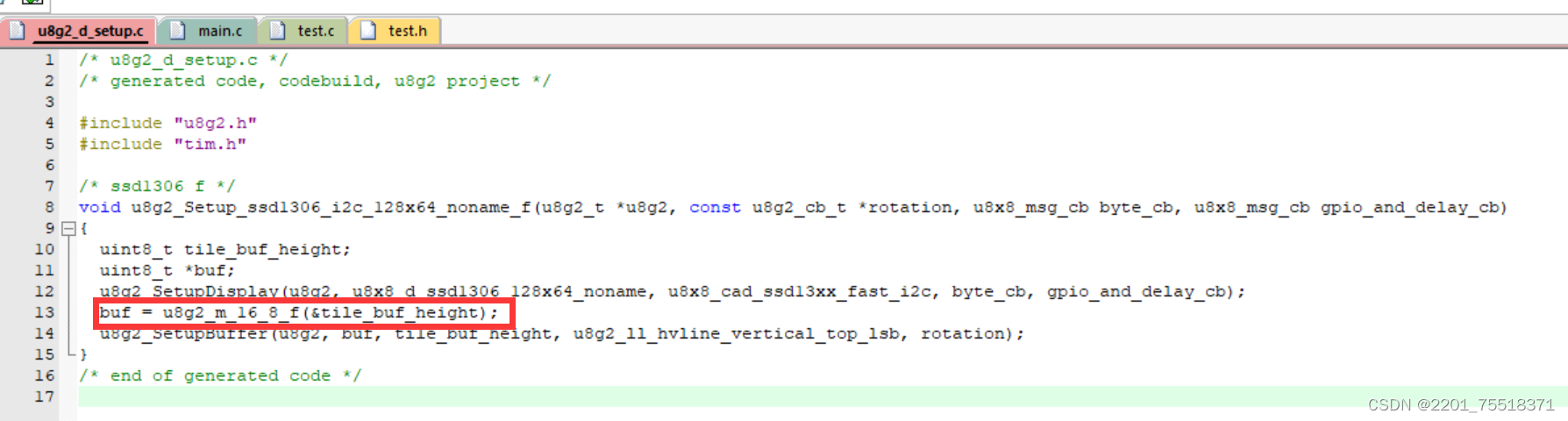

        由于用到的u8g2_Setup_ssd1306_i2c_128x64_noname_f函数中，只调用了u8g2_m_16_8_f这个函数，所以留下这个函数，其它的函数一定要删掉或注释掉，否则编译时很可能会提示内存不足。

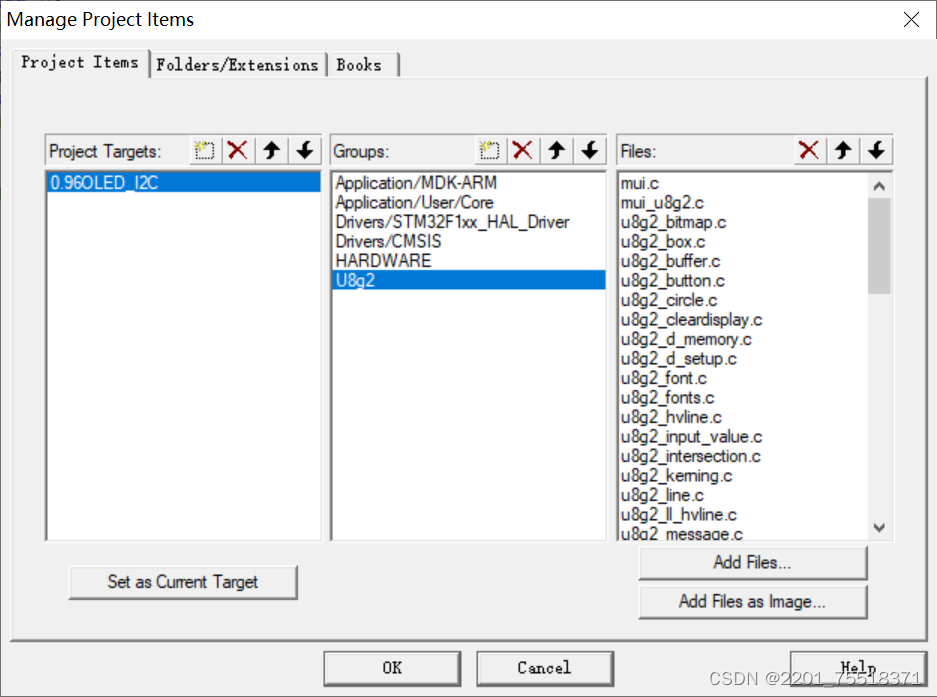

4、将精简后的U8g2库添加至Keil

        左侧Keil工程目录添加自己精简后U8g2库文件中的csrc文件，然后再添加U8g2的头文件搜寻目录

4.编写移植代码

 stm32_u8g2.h：

#ifndef __STM32_U8G2_H
#define __STM32_U8G2_H

/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "u8g2.h"
/* USER CODE BEGIN Includes */

/* USER CODE END Includes */



/* USER CODE BEGIN Private defines */

/* USER CODE END Private defines */
#define u8         unsigned char  // ?unsigned char ????
#define MAX_LEN    128  //
#define OLED_ADDRESS  0x78 // oled
#define OLED_CMD   0x00  //
#define OLED_DATA  0x40  //

/* USER CODE BEGIN Prototypes */
uint8_t u8x8_byte_hw_i2c(u8x8_t *u8x8, uint8_t msg, uint8_t arg_int, void *arg_ptr);
uint8_t u8x8_gpio_and_delay(u8x8_t *u8x8, uint8_t msg, uint8_t arg_int, void *arg_ptr);
void u8g2Init(u8g2_t *u8g2);
void draw(u8g2_t *u8g2);
void testDrawPixelToFillScreen(u8g2_t *u8g2);

#endif

 stm32_u8g2.c：

#include "stm32_u8g2.h"
#include "tim.h"
#include "i2c.h"


uint8_t u8x8_byte_hw_i2c(u8x8_t *u8x8, uint8_t msg, uint8_t arg_int, void *arg_ptr)
{
    /* u8g2/u8x8 will never send more than 32 bytes between START_TRANSFER and END_TRANSFER */
    static uint8_t buffer[128];
    static uint8_t buf_idx;
    uint8_t *data;

    switch (msg)
    {
    case U8X8_MSG_BYTE_INIT:
    {
        /* add your custom code to init i2c subsystem */
        MX_I2C2_Init(); //I2C初始化
    }
    break;

    case U8X8_MSG_BYTE_START_TRANSFER:
    {
        buf_idx = 0;
    }
    break;

    case U8X8_MSG_BYTE_SEND:
    {
        data = (uint8_t *)arg_ptr;

        while (arg_int > 0)
        {
            buffer[buf_idx++] = *data;
            data++;
            arg_int--;
        }
    }
    break;

    case U8X8_MSG_BYTE_END_
