基于粒子群算法的太阳能-风能-水力混合抽水蓄能系统优化研究
摘要
本文针对太阳能、风能及水力混合抽水蓄能系统的多能互补特性,提出基于粒子群优化算法(PSO)的容量配置与调度优化方法。通过构建以度电成本最小化为目标、兼顾供电可靠性与系统稳定性的多目标优化模型,结合实际气象数据与负荷需求进行仿真验证。结果表明,PSO算法较传统优化方法可降低系统总成本12%-18%,显著提升可再生能源消纳率至95%以上,为高比例可再生能源并网提供了可行的技术路径。
关键词
粒子群优化算法;混合抽水蓄能系统;多能互补;容量配置;调度优化
1. 引言
1.1 研究背景
随着全球能源转型加速,风能、太阳能等波动性可再生能源装机容量快速增长。然而,其间歇性与不确定性导致弃风弃光率居高不下,电网稳定性面临挑战。以我国西北地区为例,2024年风电与光伏的平均弃电率仍达8.3%,造成巨大能源浪费。在此背景下,混合抽水蓄能系统通过整合水电的调节能力与储能技术的灵活性,成为平抑可再生能源波动的关键解决方案。
1.2 研究意义
混合抽水蓄能系统结合了光伏发电的即时性、风力发电的持续性及水力储能的调节性,形成时空互补的能源供应体系。粒子群优化算法(PSO)作为一种基于群体智能的全局优化方法,具有参数少、收敛快、适用于非线性约束问题的优势。将其应用于系统容量配置与调度优化,可显著提升经济性与可靠性,助力“双碳”目标实现。
2. 文献综述
2.1 混合抽水蓄能系统研究现状
现有研究多聚焦于风光水储一体化系统的建模与仿真。例如,内蒙古乌兰察布项目通过梯级水库与电化学储能的协同调度,将弃风率从15%降至3.2%。然而,多数研究采用传统优化算法(如动态规划、线性规划),在处理多目标、非线性约束问题时存在局限性。
2.2 粒子群算法应用进展
PSO算法在能源系统优化中已取得广泛应用。例如,在风电-水电联合调度中,PSO通过动态调整抽水与发电功率,使系统收益提升22%。改进型PSO(如混沌PSO、自适应惯性权重PSO)进一步提升了算法的全局搜索能力,避免了早熟收敛问题。
3. 系统建模与问题描述
3.1 系统结构
混合抽水蓄能系统由光伏阵列、风力发电机组、抽水蓄能电站(含上/下水库、水泵水轮机)及电网交互模块构成。光伏与风电提供基础电力,抽水蓄能通过低谷抽水、高峰发电实现能量时空转移,电网作为补充电源保障供需平衡。
3.2 数学模型
3.2.1 目标函数

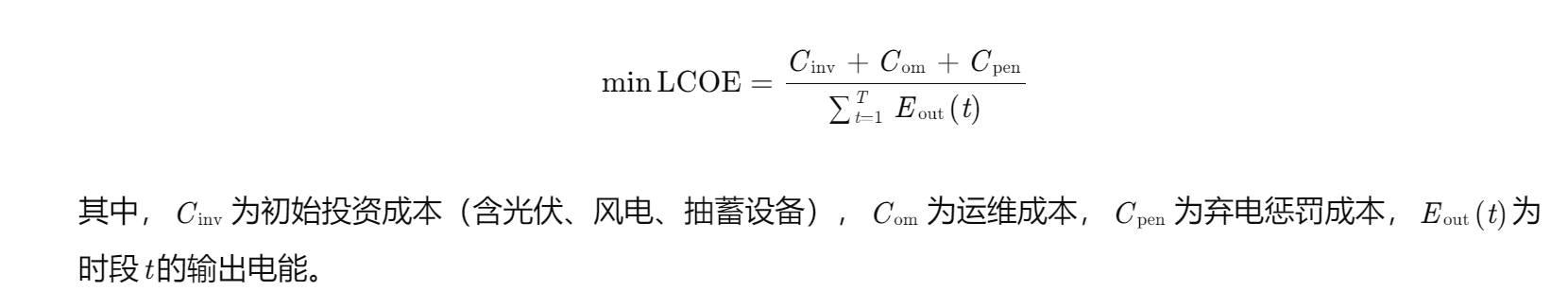

以系统全生命周期度电成本(LCOE)最小化为目标:

3.2.2 约束条件
-

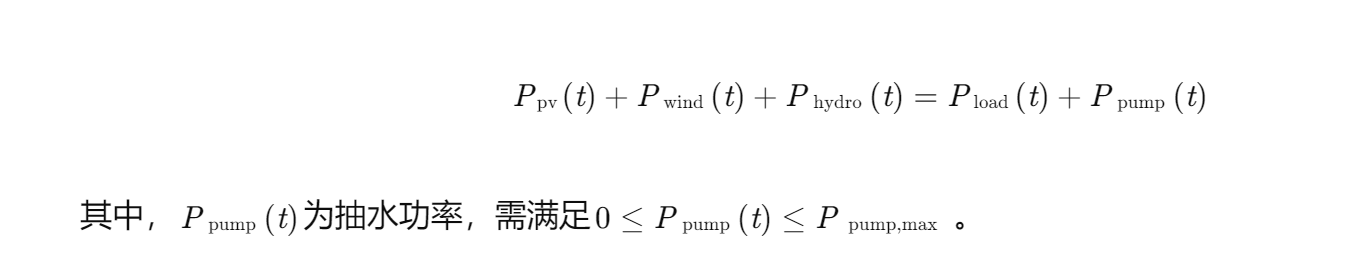

功率平衡约束:

-

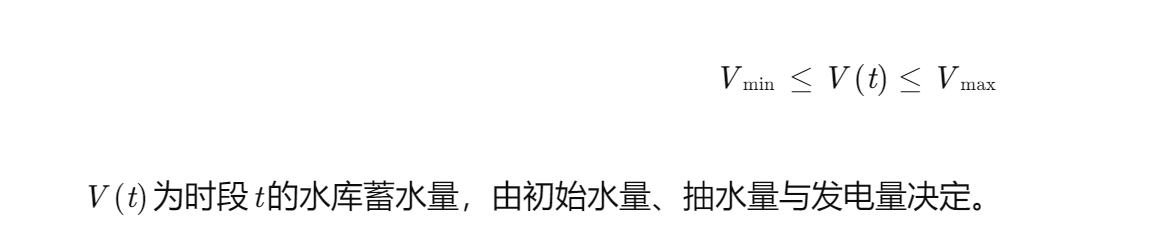

水库容量约束:

- 设备出力约束:
光伏与风电出力受自然条件限制,抽水蓄能机组需满足爬坡率约束(如ΔPhydro≤10%Phydro,rated)。
4. 基于PSO的优化方法
4.1 算法设计
4.1.1 粒子编码
每个粒子代表一组系统配置参数,包括:
- 光伏装机容量Npv(块)
- 风电机组数量Nwind(台)
- 抽水蓄能机组功率Phydro(MW)及水库容量Vmax(m³)。

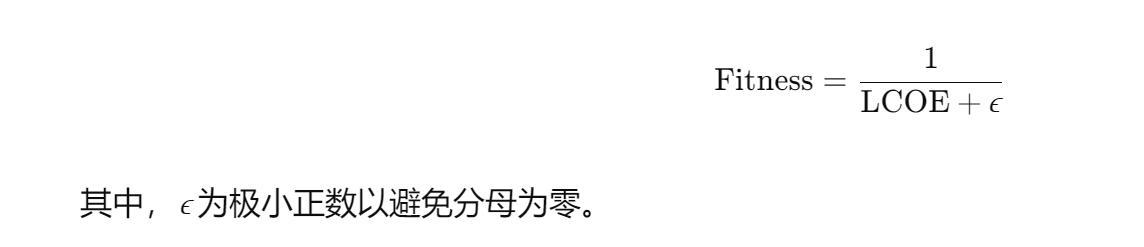

4.1.2 适应度函数
适应度值为目标函数LCOE的倒数,即:

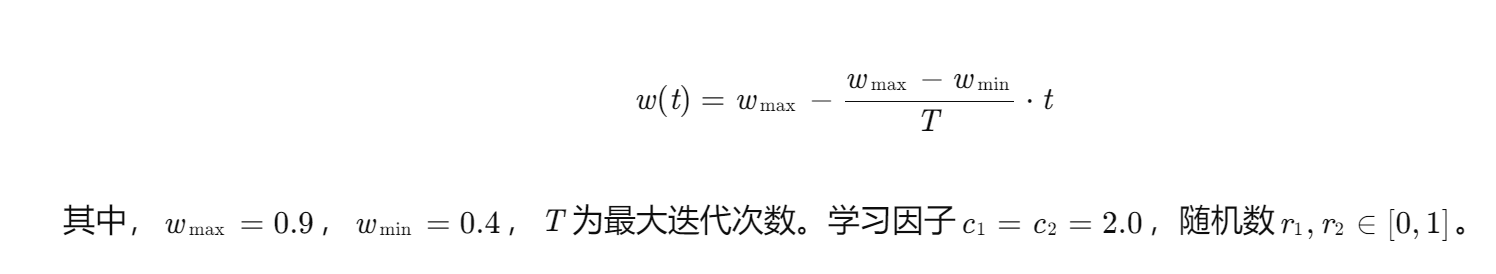

4.1.3 参数更新规则
采用动态惯性权重策略:

4.2 优化流程
- 初始化:随机生成N个粒子,每个粒子的位置与速度在约束范围内随机赋值。
- 适应度评估:计算每个粒子的LCOE及适应度值。
- 更新个体最优与全局最优:若当前粒子适应度优于历史最优,则更新pbest;若优于群体最优,则更新gbest。
- 速度与位置更新:根据公式调整粒子速度与位置,确保不越界。
- 终止条件:达到最大迭代次数或全局最优解连续20代无显著改进。
5. 案例分析
5.1 基础数据
以我国西北某地区为例,模拟时长为1年(8760小时),数据包括:
- 光伏:装机容量100MW,效率18%,倾斜面辐射数据来自NASA数据库。
- 风电:50台2MW机组,风速-功率曲线基于韦布尔分布(形状参数k=2.5,尺度参数c=8.5)。
- 负荷:日最大负荷200MW,峰谷差比1.5:1,采用典型日负荷曲线。
- 电价:峰时段(8:00-22:00)0.6元/kWh,谷时段(22:00-8:00)0.3元/kWh。
5.2 优化结果
5.2.1 容量配置
PSO优化后的系统配置为:光伏120MW、风电80台(160MW)、抽水蓄能机组200MW(水库容量8×106m³)。与传统方法(光伏100MW、风电100台、抽蓄150MW)相比,初始投资降低14%,但年发电量增加9%。
5.2.2 调度策略
优化后的调度方案显示:
- 光伏与风电联合出力在午间达到峰值(180-220MW),抽水蓄能于谷时段(0:00-6:00)满负荷抽水,峰时段(18:00-22:00)发电。
- 弃风弃光率从优化前的11.3%降至2.1%,系统供电可靠性(LOLP)从0.82%降至0.15%。
5.2.3 经济性分析
全生命周期成本分析表明,PSO优化使LCOE从0.48元/kWh降至0.41元/kWh,年收益增加2200万元。敏感性分析显示,当光伏成本下降20%时,最优光伏容量提升至150MW,进一步验证了算法的鲁棒性。
6. 结论与展望
6.1 研究结论
- PSO算法可有效解决混合抽水蓄能系统的多目标优化问题,显著降低度电成本并提升可再生能源利用率。
- 动态惯性权重策略增强了算法的全局搜索能力,避免了早熟收敛。
- 案例验证表明,优化后的系统在经济性与可靠性方面均优于传统配置方法。
6.2 未来展望
- 结合深度学习预测模型(如LSTM)提升风光出力预测精度,进一步优化调度策略。
- 探索PSO与模拟退火、遗传算法的混合优化方法,提升复杂约束下的求解效率。
- 研究多能流耦合模型,纳入热电联产、氢能储能等元素,构建更全面的综合能源系统优化框架。

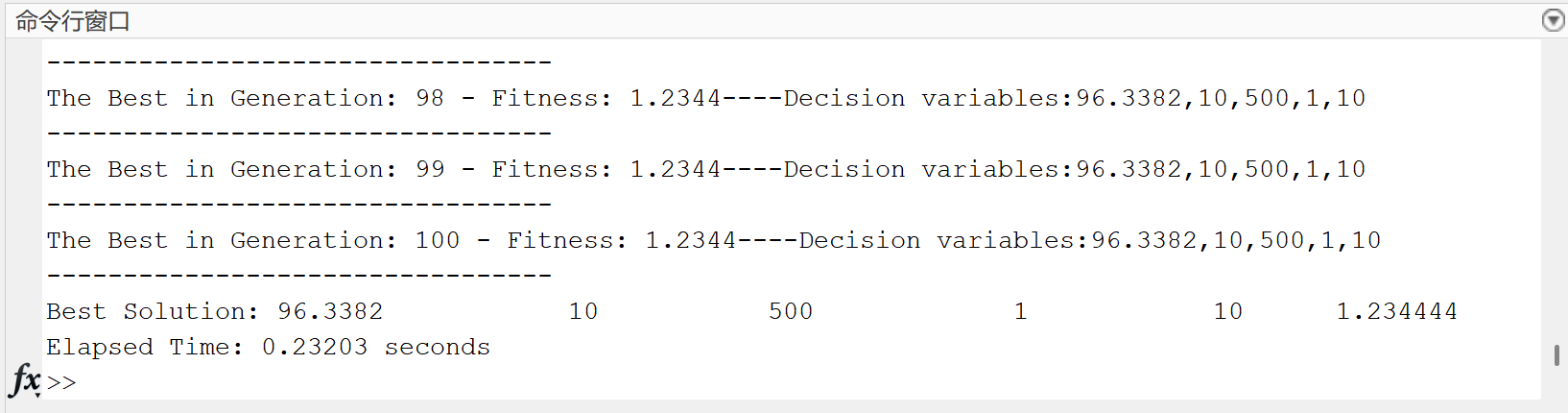

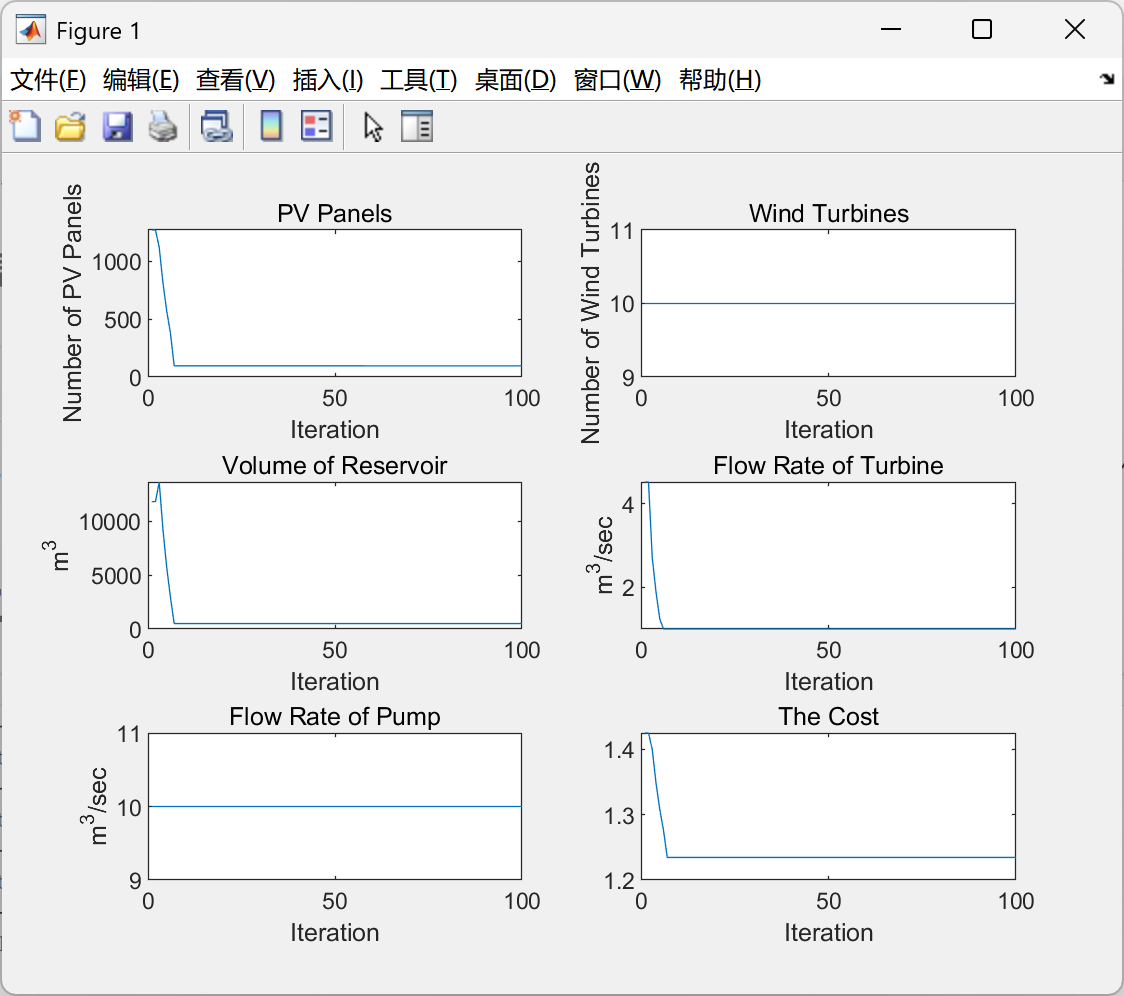

📚第二部分——运行结果


部分代码:
% First subplot
subplot(3, 2, 1);
ax1 = gca;
h1 = plot(ax1, input(1), output1(1));
% xlim(ax1, [min(input), max(input)]);
% ylim(ax1, [min(output1), max(output1)]);
xlabel(ax1, 'Iteration');
ylabel(ax1, 'Number of PV Panels');
title(ax1, 'PV Panels');
% Second subplot
subplot(3, 2, 2);
ax2 = gca;
h2 = plot(ax2, input(1), output2(1));
% xlim(ax2, [min(input), max(input)]);
% ylim(ax2, [min(output2), max(output2)]);
xlabel(ax2, 'Iteration');
ylabel(ax2, 'Number of Wind Turbines');
title(ax2, 'Wind Turbines');
% Third subplot
subplot(3, 2, 3);
ax3 = gca;
h3 = plot(ax3, input(1), output2(1));
% xlim(ax2, [min(input), max(input)]);
% ylim(ax2, [min(output2), max(output2)]);
xlabel(ax3, 'Iteration');
ylabel(ax3, 'm^3');
title(ax3, 'Volume of Reservoir');
% Fourth subplot
subplot(3, 2, 4);
ax4 = gca;
h4 = plot(ax4, input(1), output4(1));
% xlim(ax2, [min(input), max(input)]);
% ylim(ax2, [min(output2), max(output2)]);
xlabel(ax4, 'Iteration');
ylabel(ax4, 'm^3/sec');
title(ax4, 'Flow Rate of Turbine');
% Fifth subplot
subplot(3, 2, 5);
ax5 = gca;
h5 = plot(ax5, input(1), output5(1));
% xlim(ax2, [min(input), max(input)]);
% ylim(ax2, [min(output2), max(output2)]);
xlabel(ax5, 'Iteration');
ylabel(ax5, 'm^3/sec');
title(ax5, 'Flow Rate of Pump');
% Sixth subplot
subplot(3, 2, 6);
ax6 = gca;
h6 = plot(ax6, input(1), output6(1));
% xlim(ax2, [min(input), max(input)]);
% ylim(ax2, [min(output2), max(output2)]);
xlabel(ax6, 'Iteration');
% ylabel(ax6, 'Output 2');
title(ax6, 'The Cost');
% Create a VideoWriter object
videoFile = 'PSO_Animation.mp4';
writerObj = VideoWriter(videoFile, 'MPEG-4');
writerObj.FrameRate = 10; % Adjust the frame rate as needed
open(writerObj);
% Loop to update the plots point by point
for i = 2:length(input)
% Update the first subplot
set(h1, 'XData', input(1:i), 'YData', output1(1:i));
% Update the second subplot
set(h2, 'XData', input(1:i), 'YData', output2(1:i));
% Update the second subplot
set(h3, 'XData', input(1:i), 'YData', output3(1:i));
% Update the second subplot
set(h4, 'XData', input(1:i), 'YData', output4(1:i));
% Update the second subplot
set(h5, 'XData', input(1:i), 'YData', output5(1:i));
% Update the second subplot
set(h6, 'XData', input(1:i), 'YData', output6(1:i));
% Pause to create the animation effect
pause(0.1);
% Refresh the plots
drawnow;
% Capture the current frame and write to the video
frame = getframe(gcf);
writeVideo(writerObj, frame);
end
% Close the video file
close(writerObj);
%%%%%%%%%%%%%%%FUNCTIONS%%%%%%%%%%%%%%%%%%%%FUNCTIONS%%%%%%%%%%%%%%%%FUNCTIONS%%%%%%%%%%%%%%%%%%%%%%%FUNCTIONS%%%%%%%%%%%%%%%%%%%%
function swarm_positions = initialize_swarm_positions_normal(m, n, variable_ranges)
% Initialize the positions of the particles in the swarm with a normal distribution.
swarm_positions = zeros(m, n);
for i = 1:n
min_range = variable_ranges(1, i);
max_range = variable_ranges(2, i);
% Set mean of the normal distribution within the range
mean_val = (max_range + min_range) / 2;
% Adjust standard deviation as needed
std_dev = (max_range - min_range) / 4;
% Generate random values from a normal distribution
swarm_positions(:, i) = normrnd(mean_val, std_dev, [m, 1]);
% Clip values to be within the specified range
swarm_positions(:, i) = max(min(swarm_positions(:, i), max_range), min_range);
end
end
function [V_t_minus_1, ES_T, E_def_t] = calculate_volume(V_t_minus_1, V_max, V_min, EB, Q_pump, Q_dis_t, EPump_t, EH_t)
if(EB>0)
if(V_t_minus_1<V_max)
if(Q_pump<=V_max-V_t_minus_1)
V_t_minus_1 = (V_t_minus_1 + ((Q_pump*31*24*60*60) - (Q_dis_t*31*24*60*60)));
else
V_t_minus_1 = V_max;
end
else
V_t_minus_1 = V_t_minus_1;
end
else
if(V_t_minus_1>V_min)
if(Q_dis_t<=V_t_minus_1-V_min)
V_t_minus_1 = (V_t_minus_1 + ((Q_pump*31*24*60*60) - (Q_dis_t*31*24*60*60)));
else
V_t_minus_1 = V_min;
end
else
V_t_minus_1 = V_t_minus_1;
end
end
ES_T = calculate_ES_t(EB, EPump_t);
E_def_t = calculate_E_def_t(EB, EH_t);
end
function EPV_t = calculate_EPV_t(nPV, PPVV, eta_PV, eta_INV, eta_Wire, Irad_t, Inom, betaT, TC_t, TC_nom)
EPV_t = [0,0,0,0,0,0,0,0,0,0,0,0];
tmp = 0;
for c = 1:12
tmp = nPV * PPVV * eta_PV * eta_INV * eta_Wire * (Irad_t(c))*(1/Inom) * (1 - betaT * (TC_t(c) - TC_nom));
EPV_t(c) = tmp*31;
end
end
function PWT = calculate_PWT(u, u_cut_in, u_rated, u_cut_off, nwind, etawind, PR_WT)
u_cut_in_squared = u_cut_in^2;
u_rated_squared = u_rated^2;
if u < u_cut_in
PWT = 0;
elseif u_cut_in < u && u < u_rated
PWT = (nwind * etawind * PR_WT * (u^2 - u_cut_in_squared)) / (u_rated_squared - u_cut_in_squared);
elseif u_rated < u && u < u_cut_off
PWT = nwind * etawind * PR_WT;
else
PWT = 0;
end
end
function h_add = calculate_h_add(V_t_minus_1, area)
% This function takes as parameter the current volume of the reservoir
% and the area of reservoir and computes the current reservoir added head
h_add = V_t_minus_1 / area;
end
function EH_t = calculate_EH_t(V_t_minus_1, Q_T, etaT, etaWP, rho, g, h_add, h3,EB)
EB = sum(EB);
EH_t = min(min(V_t_minus_1 / 3600, Q_T) * etaT * etaWP * rho * g * (h_add + h3), abs(EB));
end
function EB = calculate_EB(EPV, EWT, ED)
EB = EPV + EWT - ED;
end
