基于单片机24键电子琴仿真设计

**单片机设计介绍，基于单片机24键电子琴仿真设计

一 概要

  基于单片机24键电子琴仿真设计是一个融合单片机控制、音乐理论与仿真技术的综合性项目。以下是对该设计的概要说明：

一、设计背景与目标

电子琴作为一种广受欢迎的乐器，其便携性和易操作性使其成为音乐初学者和音乐爱好者的首选。基于单片机24键电子琴仿真设计旨在通过单片机控制实现一个具有24个独立按键的电子琴仿真系统，为用户提供一种便捷、低成本的音乐体验方式。

二、系统组成与工作原理

硬件组成：
单片机：作为系统的核心控制器，负责接收按键输入、处理音高和音色数据，并驱动音频输出设备。
24键按键模块：模拟电子琴的24个独立按键，每个按键对应一个特定的音高。
音频输出设备：如扬声器或耳机，用于播放由单片机产生的音频信号。
其他硬件：包括电源模块、时钟模块等，为系统提供稳定的工作电压和准确的时间基准。
工作原理：
当用户按下某个按键时，单片机通过I/O口读取按键的状态，并确定对应的音高。
单片机根据音高数据生成相应的音频信号，并通过音频输出设备播放出来。
系统还支持不同的音色设置和音效处理，以丰富用户的音乐体验。
三、软件设计

初始化程序：系统启动后，对单片机、按键模块、音频输出设备等进行初始化设置，确保系统能够正常工作。
按键扫描与处理：单片机实时扫描按键模块的状态，一旦检测到按键按下或释放，立即读取对应的音高数据并进行处理。
音频信号生成：根据音高数据，单片机生成相应的音频信号。这包括频率的计算、波形的选择以及音量的调整等。
音效处理与音色设置：系统支持多种音效处理和音色设置功能，如混响、颤音、不同乐器的音色模拟等。这些功能可以通过软件编程实现，并为用户提供丰富的音乐创作空间。
四、仿真设计

利用仿真软件搭建电子琴系统的仿真模型，模拟实际硬件系统的运行情况。
在仿真环境中对电子琴的各种功能进行测试和验证，包括按键响应、音高准确性、音色效果等。
通过仿真软件观察音频信号的波形和频谱特性，分析系统的性能表现。
五、系统特点与优势

低成本：基于单片机的设计使得整个系统成本较低，适合广大音乐爱好者和初学者使用。
易扩展性：系统支持添加更多按键和功能模块，如增加更多音色选项、添加节奏控制等，以满足不同用户的需求。
灵活性：通过软件编程可以实现对系统的灵活控制，用户可以自定义音效和音色设置，创造出独特的音乐风格。
综上所述，基于单片机24键电子琴仿真设计是一个集硬件设计、软件编程和音乐理论于一体的综合性项目。通过该项目的实施，可以深入了解单片机控制原理、音频信号处理技术以及音乐创作的基础知识，为实际电子琴制作和音乐创作提供有力支持。

二、功能设计

unsignedintcodeFreqtab=//定时半周期的初始值
64021,64103.6426064400,//低音3456
64524,64580,64684,64777，//低音7，中音123
64820,64898.6496865030,//中音4567
65058,65110,6515765178：//高音1234

设计思路

设计思路
文献研究法：搜集整理相关单片机系统相关研究资料，认真阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体试用等方法，发现单片机系统的现状、存在问题和解决办法；

比较分析法：比较不同系统的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现具体硬件实物，最后测试各项功能是否满足要求。

三、 软件设计

本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。

————————————————

仿真实现

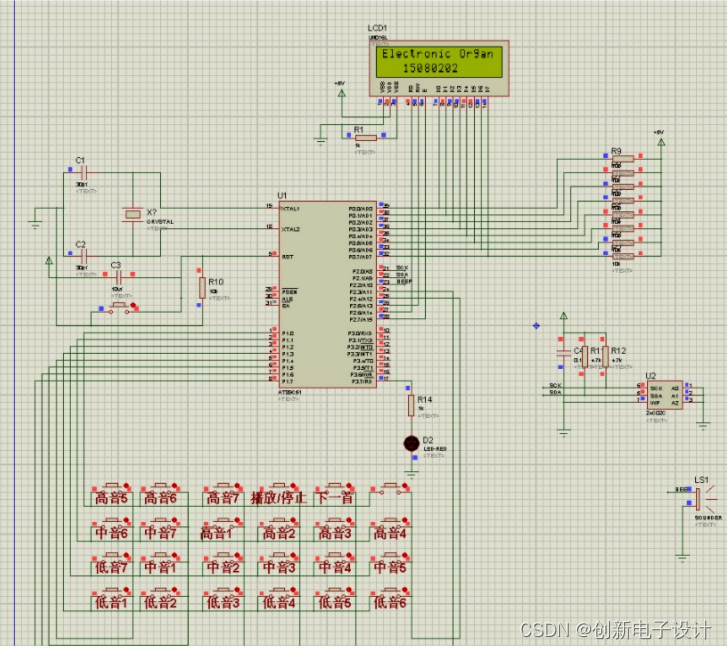

本设计利用protues8.7软件实现仿真设计，具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————

原理图

五、 程序

本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。

————————————————

六、 文章目录

目 录

摘 要 I
Abstract II
引 言 1
1 控制系统设计 2
1.1 主控系统方案设计 2
1.2 传感器方案设计 3
1.3 系统工作原理 5
2 硬件设计 6
2.1 主电路 6
2.1.1 单片机的选择 6
2.2 驱动电路 8
2.2.1 比较器的介绍 8
2.3放大电路 8
2.4最小系统 11
3 软件设计 13
3.1编程语言的选择 13
4 系统调试 16
4.1 系统硬件调试 16
4.2 系统软件调试 16
结 论 17
参考文献 18
附录1 总体原理图设计 20
附录2 源程序清单 21
致 谢 25
