基于单片机电子密码锁仿真系统设计

**单片机设计介绍，基于单片机电子密码锁仿真系统设计

一 概要

  基于单片机电子密码锁仿真系统设计概要主要涵盖了系统的整体架构、核心功能、仿真过程以及优化策略等方面。以下是对该设计概要的详细阐述：

一、系统概述

基于单片机电子密码锁仿真系统是一个集成了密码输入、识别、控制以及仿真模拟等功能的智能化系统。它以单片机为核心控制器，通过模拟电子密码锁的实际工作过程，实现对密码锁性能的验证和优化。

二、核心功能

密码输入与识别：仿真系统能够模拟用户输入密码的过程，并通过单片机对密码进行验证。如果密码正确，则仿真系统将模拟开锁动作；否则，将保持锁定状态。
控制功能：单片机根据密码验证的结果，控制仿真系统的开锁或锁定动作。此外，系统还可以根据实际需求，实现远程控制和管理功能。
仿真模拟：仿真系统能够模拟电子密码锁在不同场景下的工作情况，包括不同密码输入、不同环境噪声等条件下的性能表现。
三、仿真过程

建立仿真模型：根据电子密码锁的工作原理和性能要求，建立基于单片机的电子密码锁仿真模型。
参数设置：根据实际需求，设置仿真模型的参数，如密码长度、验证方式、开锁延迟等。
运行仿真：通过仿真软件运行仿真模型，模拟电子密码锁的工作过程，并收集和分析仿真数据。
结果分析：对仿真结果进行分析，评估电子密码锁的性能和稳定性，找出可能存在的问题和优化空间。
四、优化策略

根据仿真结果，对电子密码锁的设计进行优化。例如，可以优化密码验证算法以提高安全性；改进控制逻辑以提高响应速度；优化系统结构以降低功耗等。

五、技术实现

仿真系统的实现涉及到单片机编程、电路设计、仿真软件使用等多个方面。在编程方面，需要熟悉单片机的编程语言和开发工具，编写实现密码输入、识别、控制等功能的程序。在电路设计方面，需要根据单片机的特性和需求，设计合理的电路结构，确保系统的稳定性和可靠性。在仿真软件使用方面，需要掌握仿真软件的操作方法和分析技巧，以便准确模拟电子密码锁的工作过程并收集有效的仿真数据。

六、安全性考虑

在仿真系统设计过程中，安全性是一个至关重要的因素。仿真系统需要确保密码的保密性，防止密码泄露或被破解。此外，还需要考虑系统对非法入侵的防御能力，如设置防暴力破解机制、异常检测与报警等。

综上所述，基于单片机电子密码锁仿真系统设计是一个综合性的工程，需要综合考虑系统架构、功能实现、仿真过程以及安全性等多个方面。通过合理的设计和实现，可以开发出具有实际应用价值的电子密码锁仿真系统，为电子密码锁的研发和应用提供有力支持。

二、功能设计

文件夹内包含工程文件，可直接运行或者二次开发；

此设计可作为毕业设计和课程设计资料，包含原理图、程序代码（嵌入式类设计）、软件资料等等，非常完善；

设计思路

设计思路
文献研究法：搜集整理相关单片机系统相关研究资料，认真阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体试用等方法，发现单片机系统的现状、存在问题和解决办法；

比较分析法：比较不同系统的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现具体硬件实物，最后测试各项功能是否满足要求。

三、 软件设计

本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。

————————————————

仿真实现

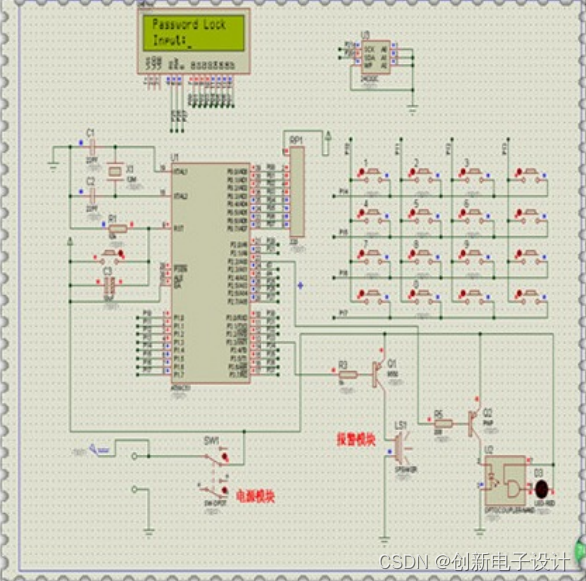

本设计利用protues8.7软件实现仿真设计，具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————

原理图

五、 程序

本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。

————————————————

六、 文章目录

目 录

摘 要 I
Abstract II
引 言 1
1 控制系统设计 2
1.1 主控系统方案设计 2
1.2 传感器方案设计 3
1.3 系统工作原理 5
2 硬件设计 6
2.1 主电路 6
2.1.1 单片机的选择 6
2.2 驱动电路 8
2.2.1 比较器的介绍 8
2.3放大电路 8
2.4最小系统 11
3 软件设计 13
3.1编程语言的选择 13
4 系统调试 16
4.1 系统硬件调试 16
4.2 系统软件调试 16
结 论 17
参考文献 18
附录1 总体原理图设计 20
附录2 源程序清单 21
致 谢 25
