基于单片机的多点温度测量系统设计

**单片机设计介绍，基于单片机的多点温度测量系统设计

一 概要

  基于单片机的多点温度测量系统设计是一种结合了硬件与软件的综合性方案，用于实时监测和记录多个不同位置的温度数据。以下是对该设计的概要介绍：

一、系统概述

该系统以单片机为核心控制器，通过连接多个温度传感器实现多点温度的测量。每个温度传感器负责采集其所在位置的温度数据，并将数据传输给单片机进行处理和记录。单片机通过相应的算法对接收到的温度数据进行处理，并可以通过显示模块或无线通信方式将结果显示或传输给上位机。

二、硬件设计

单片机选型：根据项目需求和性能要求，选用合适的单片机型号。单片机应具备足够的IO端口、处理速度和内存空间，以满足多点温度测量的需求。
温度传感器：选用适合的温度传感器类型，如热敏电阻、热电偶或数字式温度传感器（如DS18B20）。根据实际需要，可以选择不同精度和测量范围的温度传感器。
数据传输模块：设计合适的数据传输方式，将各个温度传感器采集到的温度数据传输给单片机。可以采用有线方式（如RS485、CAN总线等）或无线方式（如WiFi、蓝牙、LoRa等），根据实际场景和需求进行选择。
显示模块：根据需要，可以设计显示模块用于实时显示各个点的温度数据。可以采用LCD或OLED显示屏等，通过单片机控制显示内容和格式。
三、软件设计

数据采集与处理：编写单片机程序，实现对各个温度传感器数据的采集和读取。对采集到的数据进行必要的处理，如滤波、校正等，以提高测量精度和稳定性。
数据存储与记录：设计数据存储方案，将处理后的温度数据保存在单片机的内存或外部存储设备中。可以设置定时记录或触发记录功能，以便后续分析和查询。
通信协议设计：如果系统需要与上位机或其他设备进行通信，需要设计相应的通信协议。确定数据传输的格式、速率和校验方式等，确保数据的准确传输和解析。
上位机软件设计（可选）：如果需要上位机对温度数据进行集中管理和监控，可以开发相应的上位机软件。该软件可以接收单片机发送的温度数据，并进行实时显示、数据分析和报警提示等功能。
四、系统特点与优势

多点测量：通过连接多个温度传感器，可以实现对多个不同位置的温度测量，满足复杂环境中的温度监测需求。
精确可靠：采用高精度的温度传感器和单片机控制，可以实现对温度的精确测量和稳定传输。
灵活扩展：系统可以根据实际需求进行灵活扩展，增加更多的温度传感器和扩展功能。
易于维护：系统结构简单，模块化设计使得维护更加便捷。
综上所述，基于单片机的多点温度测量系统设计是一种高效、可靠且灵活的方案，适用于各种需要多点温度监测的场合。

二、功能设计

功能：通过单片机实现多路温度采集，使用LCD显示出来
资料：仿真，程序，报告，元器件清单，软件资料等

三、 软件设计

本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。

————————————————

仿真实现

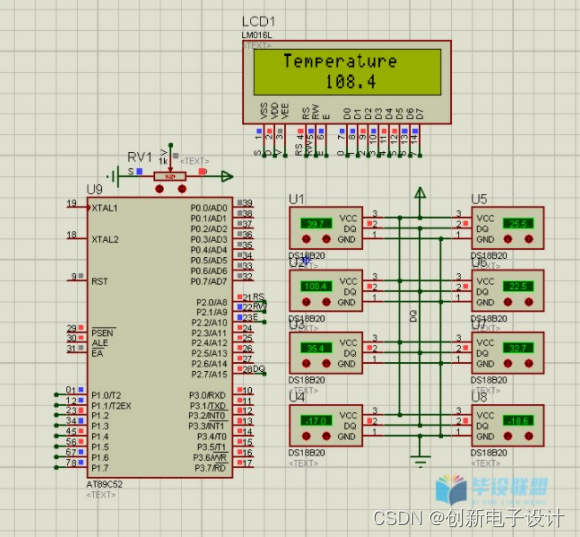

本设计利用protues8.7软件实现仿真设计，具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————

原理图

五、 程序

本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。

————————————————

六、 文章目录

目 录

摘 要 I
Abstract II
引 言 1
1 控制系统设计 2
1.1 主控系统方案设计 2
1.2 传感器方案设计 3
1.3 系统工作原理 5
2 硬件设计 6
2.1 主电路 6
2.1.1 单片机的选择 6
2.2 驱动电路 8
2.2.1 比较器的介绍 8
2.3放大电路 8
2.4最小系统 11
3 软件设计 13
3.1编程语言的选择 13
4 系统调试 16
4.1 系统硬件调试 16
4.2 系统软件调试 16
结 论 17
参考文献 18
附录1 总体原理图设计 20
附录2 源程序清单 21
致 谢 25
