基于单片机的多功能电子钟设计

**单片机设计介绍，基于单片机的多功能电子钟设计

一 概要

  基于单片机的多功能电子钟设计是一个综合性的项目，旨在通过单片机实现多种时钟功能，以满足用户的不同需求。以下是对该设计的概要介绍：

一、设计概述

多功能电子钟设计基于单片机为核心控制器，通过外围电路和模块实现时间的精确显示、计时、闹钟提醒以及其他附加功能。该系统采用液晶显示屏作为显示界面，通过按键进行时间设置和功能选择。设计注重易用性、精确性和稳定性，力求为用户提供便捷、可靠的时间管理服务。

二、硬件设计

单片机选型：根据项目需求，选择适合的单片机型号，如AT89S52等。单片机应具备足够的IO端口、计算能力和低功耗特性，以满足多功能电子钟的设计要求。
液晶显示屏：选用合适的液晶显示屏，如1602液晶显示屏，用于显示时间、日期和其他信息。显示屏应具备高清晰度、低功耗和长寿命等特点。
按键模块：设计合适的按键模块，包括时间设置键、功能选择键等，方便用户进行时间设置和功能切换。
电源模块：设计稳定的电源电路，为单片机和其他模块提供持续、可靠的工作电压。
三、软件设计

时钟显示程序：编写程序实现时间的实时显示功能，包括小时、分钟和秒的显示。通过单片机的计时功能，确保时间的精确性。
时间设置程序：设计时间设置程序，允许用户通过按键模块进行时间的设置和调整。程序应具备易用性和灵活性，方便用户快速完成设置操作。
闹钟程序：实现闹钟提醒功能，用户可以设置多个闹钟，并指定响铃时间和响铃方式（如蜂鸣器声音、LED闪烁等）。当达到设定的时间时，单片机控制相应模块发出提醒信号。
计时程序：设计计时功能，用户可以启动、停止和重置计时器，用于测量经过的时间。计时程序应具备精确性和稳定性，确保计时的准确性。
四、附加功能设计

除了基本的时钟显示、时间设置和闹钟提醒功能外，还可以根据用户需求设计其他附加功能，如温度显示、湿度监测、日期显示等。这些功能可以通过添加相应的传感器和模块实现，进一步提升多功能电子钟的实用性和便利性。

五、系统优化与调试

在设计过程中，需要注重系统的优化和调试工作。通过合理的电路设计和软件优化，降低系统的功耗、提高稳定性，并减少误差。同时，进行充分的测试和调试，确保系统的各项功能正常运行、性能稳定可靠。

综上所述，基于单片机的多功能电子钟设计是一个综合性的项目，需要综合考虑硬件和软件的设计需求。通过合理的选型和设计，可以实现多种时钟功能，为用户提供便捷、可靠的时间管理服务。

二、功能设计

文件夹内包含工程文件，可直接运行或者二次开发；

此设计可作为毕业设计和课程设计资料，包含原理图、程序代码（嵌入式类设计）、软件资料等等，非常完善；

三、 软件设计

本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。

————————————————

仿真实现

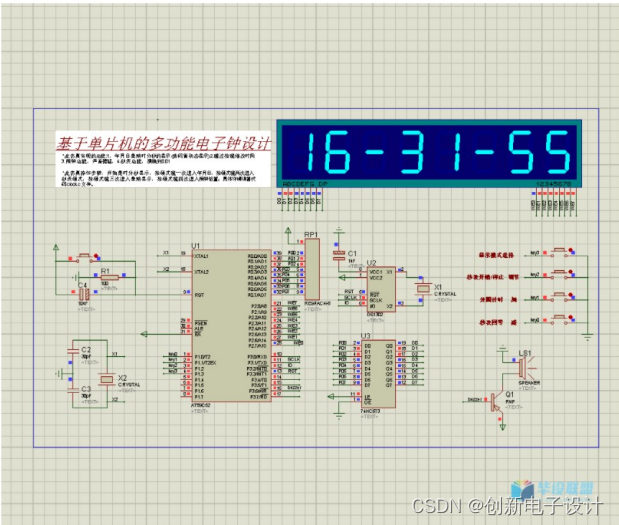

本设计利用protues8.7软件实现仿真设计，具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————

原理图

五、 程序

本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。

————————————————
