基于单片机数字频率计设计

**单片机设计介绍，基于单片机数字频率计设计

一 概要

  基于单片机的数字频率计设计概要主要包括以下几个方面：

一、设计目标

本设计旨在通过单片机技术实现一个能够精确测量信号频率的数字频率计。它应具备高精度、高稳定性、快速响应以及操作简便等特点，能够满足科研、生产等领域对信号频率测量的需求。

二、系统组成

单片机：作为系统的核心控制单元，负责接收输入信号、处理数据以及控制输出显示。单片机的选择应根据系统性能需求来确定，如MCS-51系列单片机、STC89C52等。
输入信号调理电路：对输入信号进行必要的调理，如放大、滤波等，以确保信号质量和测量准确性。这包括使用条件放大器放大信号，以及通过低通滤波器去除高频噪声。
频率测量模块：利用单片机内部的计数器或定时器功能，对输入信号的频率进行测量。计数器或定时器在接收到输入信号的上升沿或下降沿时开始计数，并在达到预设的计数阈值或时间长度后停止计数。根据计数器的计数值和时间长度，可以计算出输入信号的频率。
显示模块：用于显示测量得到的频率值。通常采用LCD显示屏，如LCD1602等，以直观的数字形式显示频率值。
电源模块：为整个系统提供稳定的电力供应，确保系统能够正常工作。
三、工作原理

信号捕获：单片机从外部接收输入信号，经过信号调理电路处理后进入单片机的输入引脚。
频率计算：单片机通过内部的计数器或定时器功能对输入信号的周期或频率进行测量。常见的计算方法有两种：使用计数器和使用定时器。使用计数器的方法是通过使用单片机的计数器来测量输入信号的周期或频率；使用定时器的方法则是通过测量定时器的值来计算出输入信号的周期或频率。
数据处理与显示：单片机将测量得到的频率值进行必要的处理（如四舍五入、单位转换等），并通过显示模块显示出来。
四、设计要求

测量范围：能够满足一定范围内的频率测量需求，如1Hz_10kHz、1Hz20MHz等。
测量精度：具有较高的测量精度，如测量误差低于0.1%等。
显示方式：采用直观的数字显示方式，方便用户读取。
稳定性：系统应具有较强的抗干扰能力和稳定性，能够在复杂环境下正常工作。
五、系统特点

精确测量：利用单片机内部的计数器或定时器功能进行频率测量，具有较高的测量精度和准确性。
快速响应：单片机能够快速捕获输入信号的频率变化，并实时更新显示结果。
操作简便：系统采用直观的显示方式和简洁的操作界面，方便用户进行操作和读取结果。
稳定性好：系统采用单片机控制，具有较强的抗干扰能力和稳定性，能够在复杂环境下正常工作。
六、应用前景

基于单片机的数字频率计在科研、生产等领域具有广泛的应用前景。它可以用于测量各种电子设备的频率特性，如振荡器、滤波器等；也可以用于通信系统中对信号频率的监测和分析；此外，在自动化控制系统中，数字频率计还可以用于对电机转速、机械振动等物理量的测量和控制。

二、功能设计

测量一个信号的频率有两种方法：第一种是计数法，用基准信号去测量被测信号的高电平持续的时间，然后转换成被测信号的频率。第二种是计
时法，计算在基准信号高电平期间通过的被测信号个数
根据设计要求测量10HZ~100MHZ的正弦信号，首先要将正弦信号通过过零比较转换成方波信号，然后变成测量方波信号。如果用第一种方法
当信号频率超过1KH乙的时候测量精度将超出测量极度要求，所以当被测信号的频率高于1KH的时候需要将被测信号进行分频处理。如集被测信
号频率很高需要将被测信号进行多次分频直到达到设计的精度要求。
根据设计要求用单片机的内部TO产生基准信号，由INTO输入被测信号，通过定时方式计算被测信号的高电平持续时间。通过单片机计算得出结
果，最后有1062液晶显示器显示测量结果

设计思路

设计思路
文献研究法：搜集整理相关单片机系统相关研究资料，认真阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体试用等方法，发现单片机系统的现状、存在问题和解决办法；

比较分析法：比较不同系统的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现具体硬件实物，最后测试各项功能是否满足要求。

三、 软件设计

本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。

————————————————

仿真实现

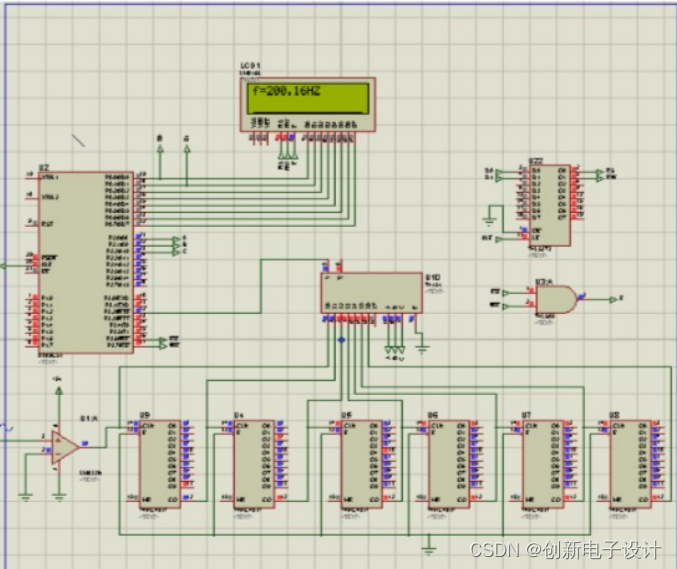

本设计利用protues8.7软件实现仿真设计，具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————

原理图

五、 程序

本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。

————————————————

六、 文章目录

目 录

摘 要 I
Abstract II
引 言 1
1 控制系统设计 2
1.1 主控系统方案设计 2
1.2 传感器方案设计 3
1.3 系统工作原理 5
2 硬件设计 6
2.1 主电路 6
2.1.1 单片机的选择 6
2.2 驱动电路 8
2.2.1 比较器的介绍 8
2.3放大电路 8
2.4最小系统 11
3 软件设计 13
3.1编程语言的选择 13
4 系统调试 16
4.1 系统硬件调试 16
4.2 系统软件调试 16
结 论 17
参考文献 18
附录1 总体原理图设计 20
附录2 源程序清单 21
致 谢 25
