基于单片机智能自动光控窗帘控制系统设计

**单片机设计介绍，基于单片机智能自动光控窗帘控制系统设计

一 概要

  基于单片机智能自动光控窗帘控制系统设计概要如下：

一、设计背景与目标

为了满足现代家庭对智能化、自动化的需求，我们设计了一款基于单片机的智能自动光控窗帘控制系统。该系统能够根据室内光线的强弱自动调节窗帘的开合程度，为居住者提供一个舒适、便捷的居住环境。

二、系统组成

单片机核心控制模块：作为系统的核心控制单元，负责接收传感器信号、处理数据并控制电机的正反转，从而实现窗帘的开启和关闭。
光敏传感器模块：用于实时检测室内光线的强弱，并将检测到的光强信号转换为电信号传输给单片机。
电机驱动模块：接收单片机的控制信号，驱动电机正反转，从而带动窗帘沿着轨道来回运动。
电源模块：为整个系统提供稳定的电源供应，确保系统正常运行。
用户界面模块：包括按键、触摸屏等，为用户提供直观的操作界面，方便用户进行本地控制。
三、工作原理

光敏传感器模块实时检测室内光线的强弱，并将检测到的光强信号转换为电信号传输给单片机。
单片机根据接收到的光强信号进行判断，如果室内光线过强，则控制电机驱动模块驱动窗帘关闭一部分或全部；如果室内光线过弱，则控制电机驱动模块驱动窗帘打开。
用户可以通过用户界面模块进行本地控制，设置窗帘的开合程度、定时开关等功能。
系统还具备自动记忆功能，能够记住用户上次设置的状态，并在下次开机时自动恢复。
四、设计特点

智能化：系统能够根据室内光线的强弱自动调节窗帘的开合程度，无需人工干预。
便捷性：用户界面模块提供直观的操作界面，方便用户进行本地控制。
稳定性：系统采用高性能的单片机和稳定的电源模块，确保系统长期稳定运行。
安全性：系统具有过流、过压等保护功能，确保使用安全。
五、应用前景

基于单片机智能自动光控窗帘控制系统具有广阔的应用前景。它不仅可以应用于家庭居住环境，提高居住的舒适性和便捷性；还可以应用于办公室、会议室等公共场所，为人们提供一个更加舒适、高效的工作环境。随着物联网技术的不断发展和智能家居市场的不断扩大，该系统的应用前景将更加广阔。

二、功能设计

1、通过光照检测电路检测光照，白天窗帘打开你，晚上窗帘关闭。且光照阈值可以通过电位器调节。

2、可以通过手机发送短信给GSM手动控制窗帘的开和关。

设计思路

设计思路
文献研究法：搜集整理相关单片机系统相关研究资料，认真阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体试用等方法，发现单片机系统的现状、存在问题和解决办法；

比较分析法：比较不同系统的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现具体硬件实物，最后测试各项功能是否满足要求。

三、 软件设计

本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。

————————————————

仿真实现
本设计利用protues8.7软件实现仿真设计，具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————

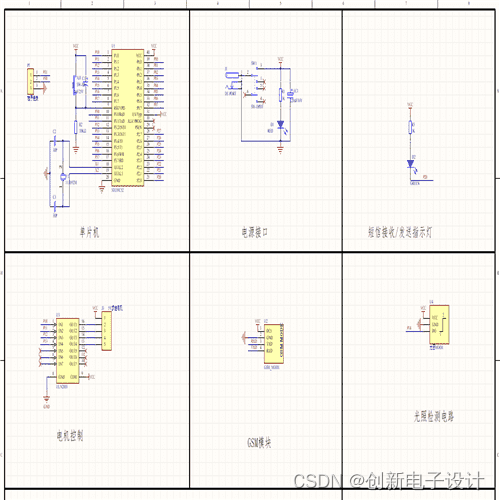

原理图

五、 程序

本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。

————————————————

六、 文章目录

目 录

摘 要 I
Abstract II
引 言 1
1 控制系统设计 2
1.1 主控系统方案设计 2
1.2 传感器方案设计 3
1.3 系统工作原理 5
2 硬件设计 6
2.1 主电路 6
2.1.1 单片机的选择 6
2.2 驱动电路 8
2.2.1 比较器的介绍 8
2.3放大电路 8
2.4最小系统 11
3 软件设计 13
3.1编程语言的选择 13
4 系统调试 16
4.1 系统硬件调试 16
4.2 系统软件调试 16
结 论 17
参考文献 18
附录1 总体原理图设计 20
附录2 源程序清单 21
致 谢 25
