基于单片机光控智能窗帘控制自动开关系统设计

**单片机设计介绍，基于单片机光控智能窗帘控制自动开关系统设计

一 概要

  基于单片机光控智能窗帘控制自动开关系统的设计概要如下：

一、系统概述

本系统是一款基于单片机技术的光控智能窗帘控制自动开关系统，旨在通过光敏传感器实时检测室内光线强度，并结合用户设定的光照阈值，智能控制窗帘的开启与关闭，从而自动调节室内光线，为用户营造舒适的光照环境。该系统不仅具有智能控制功能，还具备手动控制、定时控制等多种控制模式，满足用户多样化的需求。

二、系统组成

单片机控制模块：作为系统的核心控制器，负责接收光敏传感器信号、处理用户输入指令，并控制窗帘电机的动作。单片机采用高性能、低功耗的型号，如STM32、STC89C52等，以确保系统的稳定性和可靠性。
光敏传感器模块：采用高灵敏度的光敏传感器，如光敏电阻、光敏二极管等，实时监测室内光线强度。传感器将光线强度转换为电信号输出，供单片机进行处理。
窗帘电机驱动模块：负责接收单片机的控制信号，驱动窗帘电机进行正反转，从而控制窗帘的开启与关闭。电机驱动模块可以根据实际需求选择直流电机或步进电机等驱动方式。
人机交互界面：为用户提供直观的操作界面，方便用户进行本地控制。界面可以包括按键、触摸屏等，用户可以通过界面设置光照阈值、选择控制模式等。
电源模块：为整个系统提供稳定的电源供应，确保系统能够正常工作。
三、工作原理

系统启动后，单片机控制模块会周期性地从光敏传感器模块读取光线强度信号。根据用户设定的光照阈值和当前光线强度，单片机判断是否需要开启或关闭窗帘。如果需要开启窗帘，单片机将控制电机驱动模块驱动窗帘电机进行正转；如果需要关闭窗帘，单片机将控制电机驱动模块驱动窗帘电机进行反转。同时，用户也可以通过人机交互界面进行手动控制或定时控制。

四、系统特点

智能控制：系统能够根据室内光线强度自动控制窗帘的开启与关闭，为用户营造舒适的光照环境。
多样化控制模式：系统不仅具有智能控制功能，还具备手动控制、定时控制等多种控制模式，满足用户多样化的需求。
高可靠性：采用高性能的单片机和稳定的电路设计，确保系统的稳定性和可靠性。
节能环保：通过智能控制窗帘的开启与关闭，减少不必要的能源消耗，实现节能环保。
五、总结与展望

基于单片机光控智能窗帘控制自动开关系统通过单片机技术和光敏传感器技术实现了对窗帘的智能控制。该系统具有智能控制、多样化控制模式、高可靠性和节能环保等特点，在智能家居领域具有广泛的应用前景。未来，随着物联网和人工智能技术的不断发展，该系统可以进一步实现更高级别的智能化管理功能，如与其他智能家居设备的联动控制、语音控制等，为用户提供更加便捷、舒适的生活体验。

二、功能设计

1、通过按键可以设置窗帘自动模式和手动模式，LCD1602实时显示当前模式。

2、LCD1602实时显示当前时间、当前温度值和温度阈值。如果当前温度超过温度阈值，则蜂鸣器报警。否则，蜂鸣器不报警。

3、LCD1602实时显示当前光照值和光照阈值。光照检测采用滤波算法，即采集五个光照值，对比去掉最大值和最小值，将中间三个值取平均值。

4、在手动模式下，可以通过按键控制步进电机的正反转（正转和反转均为1圈）。

5、在自动模式下，如果当前光照值超过设置的光照阈值（光照阈值设定由通旺科技自行设定），则步进电机正转1圈，否则，步进电机反转1圈。

设计思路

设计思路
文献研究法：搜集整理相关单片机系统相关研究资料，认真阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体试用等方法，发现单片机系统的现状、存在问题和解决办法；

比较分析法：比较不同系统的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现具体硬件实物，最后测试各项功能是否满足要求。

三、 软件设计

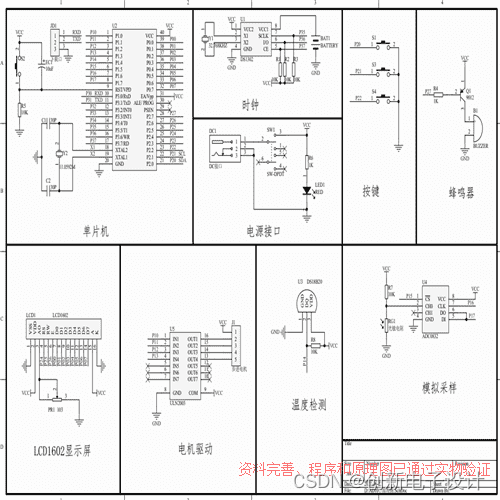

本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。

————————————————

仿真实现
本设计利用protues8.7软件实现仿真设计，具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————

原理图

五、 程序

本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。

————————————————

六、 文章目录

目 录

摘 要 I
Abstract II
引 言 1
1 控制系统设计 2
1.1 主控系统方案设计 2
1.2 传感器方案设计 3
1.3 系统工作原理 5
2 硬件设计 6
2.1 主电路 6
2.1.1 单片机的选择 6
2.2 驱动电路 8
2.2.1 比较器的介绍 8
2.3放大电路 8
2.4最小系统 11
3 软件设计 13
3.1编程语言的选择 13
4 系统调试 16
4.1 系统硬件调试 16
4.2 系统软件调试 16
结 论 17
参考文献 18
附录1 总体原理图设计 20
附录2 源程序清单 21
致 谢 25
