基于STM32无线充电器无线手机充电锂电池监测系统

**单片机设计介绍，基于STM32无线充电器无线手机充电锂电池监测系统

一 概要

  基于STM32无线充电器无线手机充电锂电池监测系统概要如下：

一、系统概述

本系统基于STM32单片机，结合无线充电技术，设计了一套用于无线手机充电锂电池的监测系统。该系统通过无线充电方式为手机锂电池供电，并实时监测锂电池的充电状态、电量以及充电过程中的电压、电流等关键参数。系统旨在提供安全、高效的无线充电体验，同时确保锂电池的使用寿命和性能。

二、系统组成

无线充电模块：负责为手机锂电池提供无线充电功能。该模块采用电磁耦合技术，通过发送线圈产生磁场，接收线圈感应到磁场后产生电流，从而为锂电池充电。
STM32单片机核心板：作为系统的核心控制器，负责接收无线充电模块和锂电池监测模块的数据，进行数据处理和决策，并控制相关模块的执行。
锂电池监测模块：通过内置的电压、电流传感器，实时监测锂电池的电压、电流以及温度等关键参数，并将数据传输给STM32单片机。
显示模块：用于实时显示锂电池的充电状态、电量、电压、电流等信息，方便用户了解锂电池的使用情况。
控制模块：根据STM32单片机的指令，控制无线充电模块的开启、关闭以及充电功率的调节等功能。
三、软件设计

数据采集与处理：STM32单片机通过锂电池监测模块实时采集锂电池的电压、电流、温度等数据，并进行数据处理和分析。根据数据分析结果，判断锂电池的充电状态、电量以及是否存在异常情况。
充电控制：根据锂电池的充电状态和电量，STM32单片机通过控制模块自动调节无线充电模块的充电功率和充电时间，确保锂电池在安全、高效的状态下进行充电。
显示控制：STM32单片机将锂电池的充电状态、电量、电压、电流等信息通过显示模块进行实时显示，方便用户了解锂电池的使用情况。
异常处理：当锂电池出现异常情况（如过充、过放、过热等）时，STM32单片机将立即停止无线充电，并通过显示模块提示用户进行相应处理。
四、系统特点

无线充电：采用无线充电技术，方便用户随时随地为手机锂电池充电，无需担心充电线缆的束缚和磨损问题。
实时监测：通过锂电池监测模块实时监测锂电池的电压、电流、温度等关键参数，确保锂电池的安全使用。
智能控制：根据锂电池的充电状态和电量自动调节无线充电模块的充电功率和充电时间，实现智能化充电控制。
安全可靠：系统具有过充、过放、过热等异常保护功能，确保锂电池的安全使用。
五、应用前景

基于STM32无线充电器无线手机充电锂电池监测系统具有广泛的应用前景。随着无线充电技术的不断发展和普及，越来越多的手机将支持无线充电功能。本系统能够为这些手机提供安全、高效的无线充电体验，同时确保锂电池的使用寿命和性能。此外，该系统还可以应用于其他需要无线充电和锂电池监测的场景中，如电动车、智能家居等。

二、功能设计

本系统由STM32F103C8T6单片机核心板、LCD1602液晶显示、锂电池充电检测、无线充电模块、锂电池充电保护TP4056、升压稳压组成。

1、通过无线充电器并接给锂电池供电，同时给检测是否再给锂电池进行充电。

2、锂电池经过升压模块，给整个单片机系统及显示进行供电。

3、显示充电式累计时间：达到进行充电计时， 达不到自动停止计时，计时格式时/分/秒/0.1秒。

4、液晶显示是否在充电状态。

无线充电器模块分两部分，一部分12V供电输出感应，另一部分接收感应输出5V给锂电池充电。

设计思路

设计思路
文献研究法：搜集整理相关单片机系统相关研究资料，认真阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体试用等方法，发现单片机系统的现状、存在问题和解决办法；

比较分析法：比较不同系统的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现具体硬件实物，最后测试各项功能是否满足要求。

三、 软件设计

本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。

————————————————

仿真实现
本设计利用protues8.7软件实现仿真设计，具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————

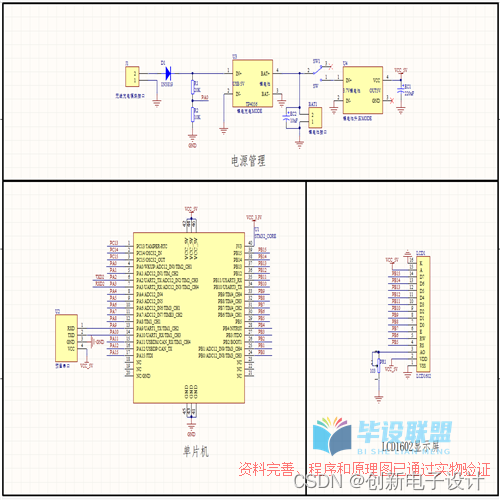

原理图

五、 程序

本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。

————————————————

六、 文章目录

目 录

摘 要 I
Abstract II
引 言 1
1 控制系统设计 2
1.1 主控系统方案设计 2
1.2 传感器方案设计 3
1.3 系统工作原理 5
2 硬件设计 6
2.1 主电路 6
2.1.1 单片机的选择 6
2.2 驱动电路 8
2.2.1 比较器的介绍 8
2.3放大电路 8
2.4最小系统 11
3 软件设计 13
3.1编程语言的选择 13
4 系统调试 16
4.1 系统硬件调试 16
4.2 系统软件调试 16
结 论 17
参考文献 18
附录1 总体原理图设计 20
附录2 源程序清单 21
致 谢 25
