基于51单片机自行车码表霍尔测速里程计超速报警系统

**单片机设计介绍，基于51单片机自行车码表霍尔测速里程计超速报警系统

一 概要

  基于51单片机自行车码表霍尔测速里程计超速报警系统概要如下：

一、系统概述

该系统通过结合51单片机和霍尔传感器技术，实现对自行车行驶速度、里程的精确测量，并具备超速报警功能。该系统旨在帮助骑行者实时掌握骑行状态，提高骑行的安全性和便捷性。

二、系统组成

51单片机：作为系统的核心控制器，负责接收来自霍尔传感器的信号，执行控制逻辑，并控制显示模块和报警模块的工作状态。
霍尔传感器：安装在自行车车轮上，用于检测车轮的转动情况。每当车轮转动一圈，霍尔传感器会输出一个脉冲信号给51单片机。
显示模块：用于实时显示自行车的行驶速度、里程等信息。常见的显示模块有LCD显示屏或LED数码管等。
报警模块：当自行车的行驶速度超过预设的阈值时，报警模块会发出声光报警信号，提醒骑行者注意减速。
电源模块：为系统提供稳定的电源供应，确保系统能够持续稳定地工作。
三、工作原理

系统上电后，51单片机进行初始化设置，并等待霍尔传感器的信号输入。
当自行车开始行驶时，车轮的转动会带动霍尔传感器工作，产生脉冲信号。这些脉冲信号被51单片机接收并计数。
51单片机根据接收到的脉冲信号数量，结合车轮的周长和采样时间，计算出自行车的行驶速度和里程。
计算得到的速度和里程数据被传输到显示模块上进行实时显示。
如果自行车的行驶速度超过预设的阈值，51单片机将控制报警模块发出声光报警信号，提醒骑行者注意减速。
四、设计特点

实时监测：系统能够实时监测自行车的行驶速度和里程，确保数据的准确性和实时性。
超速报警：当自行车的行驶速度超过预设的阈值时，系统会自动触发报警装置，提醒骑行者注意减速，提高骑行的安全性。
显示模块：实时显示自行车的行驶速度、里程等信息，方便骑行者随时掌握骑行状态。
模块化设计：系统采用模块化设计，方便用户根据实际需求进行扩展和升级。例如，可以增加更多的传感器以监测更多的参数，或者通过增加通信模块实现与上位机的数据交换等。
五、应用前景

基于51单片机自行车码表霍尔测速里程计超速报警系统在户外运动、健康骑行等领域具有广泛的应用前景。该系统不仅能够帮助骑行者实时掌握骑行状态，提高骑行的安全性和便捷性，还可以通过扩展和升级实现更多的功能，如GPS定位、心率监测等，进一步丰富骑行体验。

二、功能设计

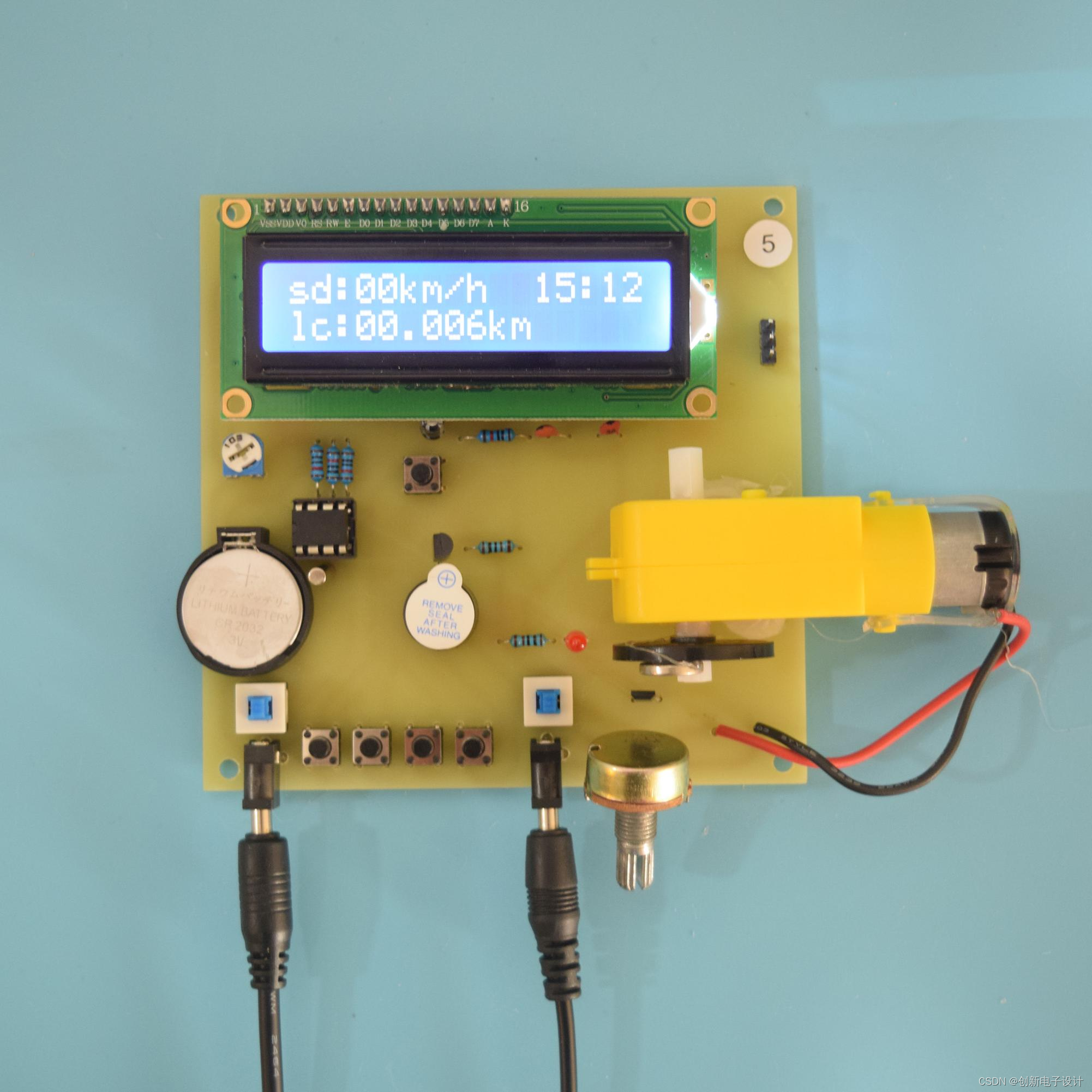

51单片机自行车码表霍尔测速里程计超速报警时钟5

本系统由STC89C52单片机核心、DS1302时钟、5V电机调速控制、霍尔

测速、蜂鸣器报警、按键、LCD1602液晶显示及电源组成。

1、通过时钟芯片DS1302获取时间。

2、LCD1602可以显示当前的速度，里程，时间。

3、按键功能：从左边第一个起，减键、加键、选择键、设置键。

4、可以通过电位器对电机进行调速。

5、具有超速报警功能，可以设置报警速度，当实际的速度大于当

前的速度时就会由蜂鸣器产生报警。

6、可以查看总路程，并且可以对总路程进行清零操作。

7、按键修改当前的时间。

设计思路

设计思路
文献研究法：搜集整理相关单片机系统相关研究资料，认真阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体试用等方法，发现单片机系统的现状、存在问题和解决办法；

比较分析法：比较不同系统的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现具体硬件实物，最后测试各项功能是否满足要求。

三、 软件设计

本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。

————————————————

仿真实现
本设计利用protues8.7软件实现仿真设计，具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————

原理图

五、 程序

本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。

————————————————

六、 文章目录

目 录

摘 要 I
Abstract II
引 言 1
1 控制系统设计 2
1.1 主控系统方案设计 2
1.2 传感器方案设计 3
1.3 系统工作原理 5
2 硬件设计 6
2.1 主电路 6
2.1.1 单片机的选择 6
2.2 驱动电路 8
2.2.1 比较器的介绍 8
2.3放大电路 8
2.4最小系统 11
3 软件设计 13
3.1编程语言的选择 13
4 系统调试 16
4.1 系统硬件调试 16
4.2 系统软件调试 16
结 论 17
参考文献 18
附录1 总体原理图设计 20
附录2 源程序清单 21
致 谢 25
