数字逻辑实验:智力抢答器

一、实验目的和任务

实验目的

1.  学习掌握数字电路中的D触发器，多谐震荡器，CP时钟脉冲源等单元电路的综合运用。

2. 熟悉智力竞赛抢答器的工作原理。

3. 用D触发器74LS74设计制作一个四人智力竞赛抢答器电路。

4. 了解简单数字系统实验、调试及故障排除方法。

        关键词：D触发器  抢答器

实验任务

        用D触发器74LS74设计制作一个四人智力竞赛抢答器电路

        (为了简化接线,实验室使用74HC175代替)

二、D触发器

D触发器

D触发器是一个具有记忆功能的信息存储器件,D为输入,CP为时钟脉冲,Q为输出信号

D触发器的次态Q取决于触发前D端的状态,即Q=D(当CP=1时),因此它具有置0和置1两种功能

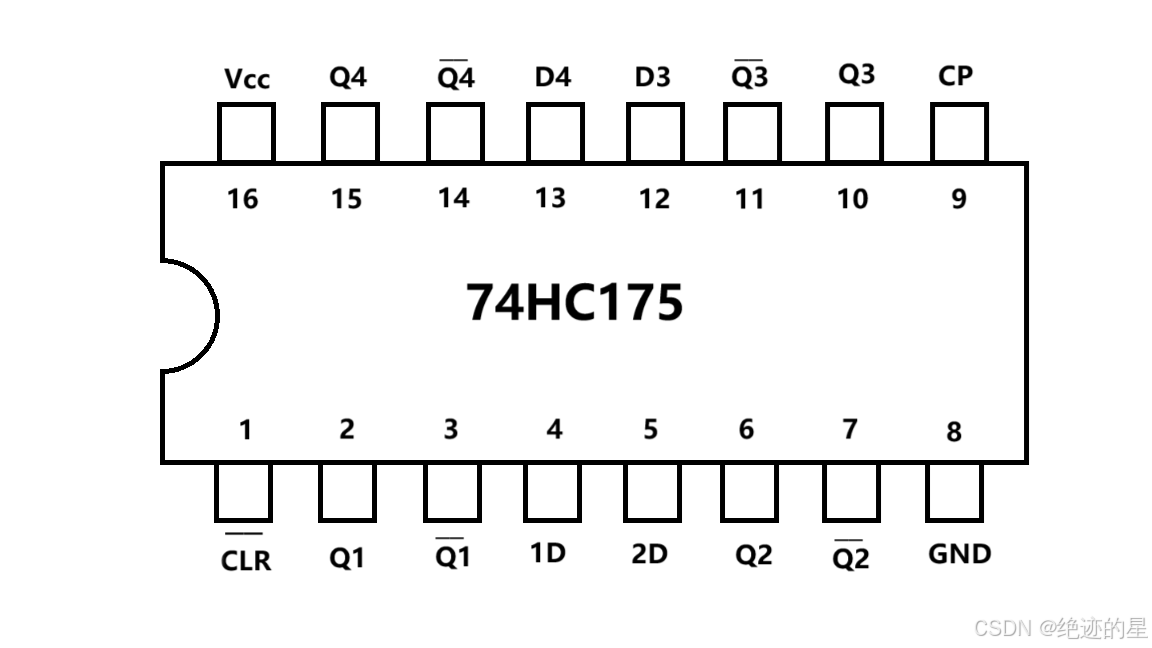

74HC175

74HC175是4位D触发器,Q=D

• Vcc接电源,GND接地
• D为输入端
• Q为输出端
• CLR为清零端,低电平生效,当输入低电平时,芯片输出信号全为0
• CP接入时钟脉冲,上升沿触发,当接收到高电平脉冲时,D输入端的数据被转移至Q输出端,并在Q输出端保持不变,直到下一个高电平脉冲

(74LS74是2位D触发器,因为实验任务是4人抢答器,如果使用74LS74则需要2片,所以为了简化,改用74HC175芯片)

 三、电路设计

四人抢答器: 主持人宣布开始抢答后,抢答者接连迅速按下按钮,最先按下的按钮对应灯保持长亮,其余抢答者信号被屏蔽; 要进行下一次抢答,需要由主持人按下复位开关(清零端)

当开始抢答后,抢答者A按下开关,对应Q端输出1,使灯亮起然后保持不变

同时,~Q端输出0,使F输出0,锁死时钟脉冲,屏蔽其他信号

因为人的反应速度在0.2s左右,对应频率500HZ,所以使用1KHZ频率时钟较为合适

清零端一般使用单次负脉冲源

实验要求使用与非门,可以将F处的与门使用与非门代替,然后再取反(非门可由与非门改装得到,)
