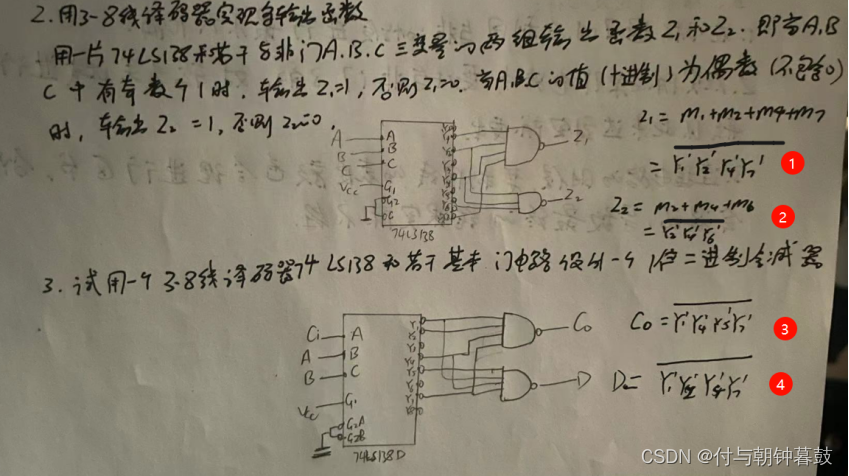

2.用3-8线译码器实现多输出函数

用一片74LS138和若干与非门设计ABC三变量的两组输出函数Z1和Z2，即当ABC中奇数个1时，输出Z1=1，否则Z1=0；

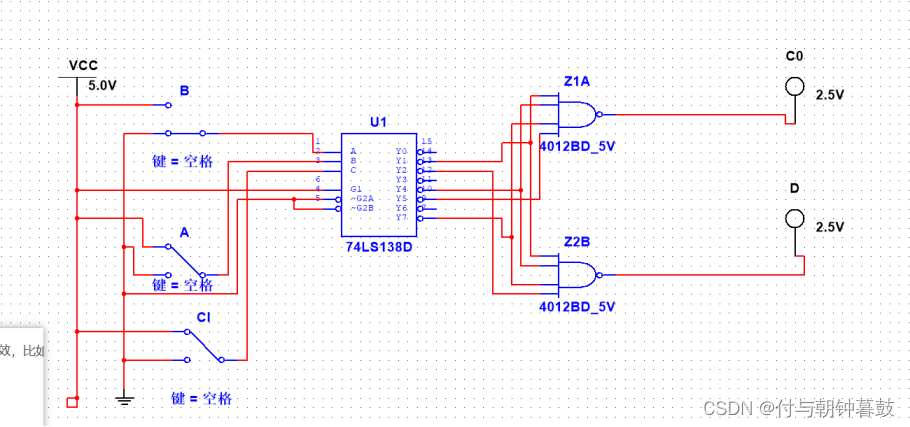

在上机实验时，由于没有四个输入端口的与非门，利用与非性质两两输入变量组合，从而输出信号。

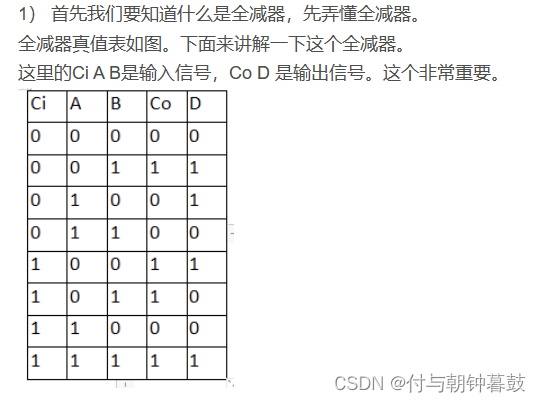

  1. 使用一个3-8线译码器74LS138和若干基本门电路设计一个1位二进制全减器

  3. 74LS138设计一位二进制全减器-CSDN博客

这个实验大致就是这样子吧，我也是初学，只是为了记录当时的一些学习思路，有错误敬请见谅
