MIPI D-PHY TX 一致性测试实例解析 Part 01 续

目录

Test 1.3.11 – Data Lane HS-TX 20%-80% Rise Time (tR)

Test 1.3.12 – Data Lane HS-TX 80%-20% Fall Time (tF)

Test 1.3.13 – Data Lane HS Exit: THS-TRAIL Value

Test 1.3.14 – Data Lane HS Exit: 30%-85% Post-EoT Rise Time (TREOT)

Test 1.3.15 – Data Lane HS Exit: TEOT Value

Test 1.3.16 – Data Lane HS Exit: THS-EXIT Value

---

紧接上文--MIPI D-PHY TX 一致性测试实例解析 part 01，继续完成Group 3余下的测试项讨论：

Test 1.3.11 – Data Lane HS-TX 20%-80% Rise Time (tR)

Test 1.3.12 – Data Lane HS-TX 80%-20% Fall Time (tF)

        测试目的：

        1）验证HS信号20%~80%的上升沿时间，使用特定的编码序列“000111”用于抓取波形，统计后取平均值；

        2）验证HS信号80%~20%的下降沿时间，使用特定的编码序列“111000”用于抓取波形，统计后取平均值；

        判定标准：

        1）HS数据速率 ≤ 1Gbps时，150p𝑠 ≤ 𝑡𝑅 ≤ 0.3𝑈𝐼 ；

        2）1Gbps < HS数据速率 ≤ 1.5Gbps时，100p𝑠 ≤ 𝑡𝑅 ≤ 0.35𝑈𝐼 ；

        3）HS数据速率 > 1.5Gbps时，50p𝑠 ≤ 𝑡𝑅 ≤ 0.4𝑈𝐼 ；

        注意事项：手动测量时，建议至少取到一帧完整数据进行统计。

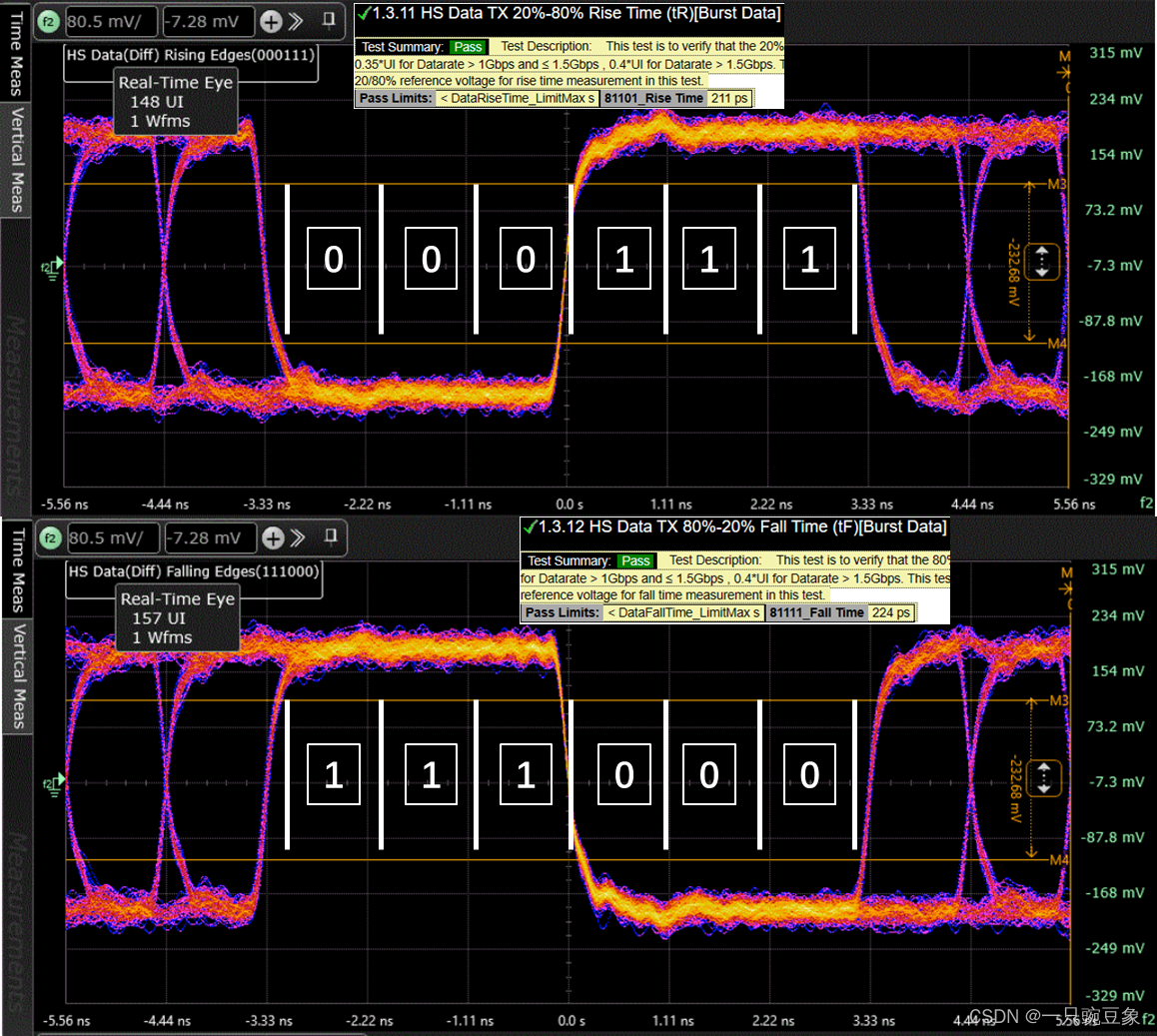

        测试实例如下图所示：

Test 1.3.13 – Data Lane HS Exit: THS-TRAIL Value

        测试目的：验证退出HS传输模式前的最后一段拓展有效反转数据位的持续时间；

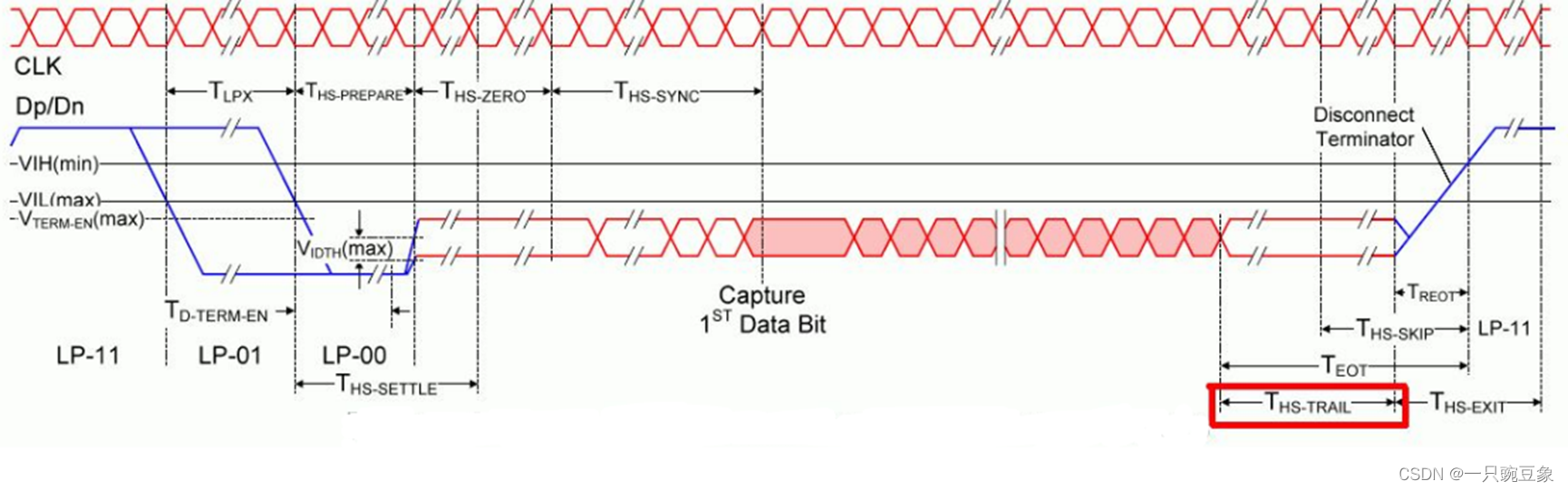

        注意事项：如下图所示，其测试状态是HS码流的最后一个数据位的反转开始，并一直持续该反转电平，直到完全退出HS的状态（差分电平阈值为±70mV，因为最后一个HS的有效数据位可能为“0”，也可能为“1”）；

        判定标准：𝑇𝐻𝑆−𝑇𝑅𝐴𝐼𝐿 ≥ 60𝑛𝑠 + 4𝑈𝐼

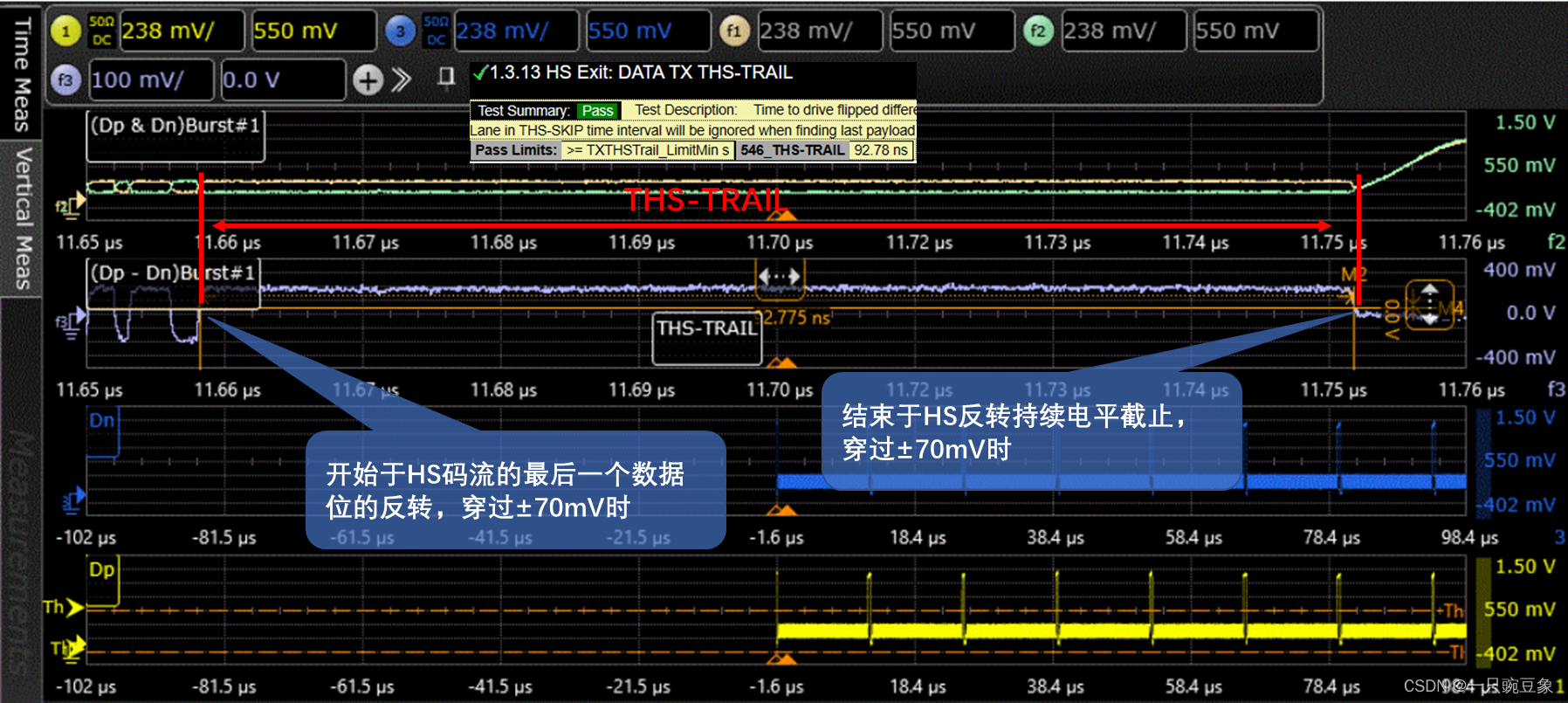

        测试实例如下图所示：

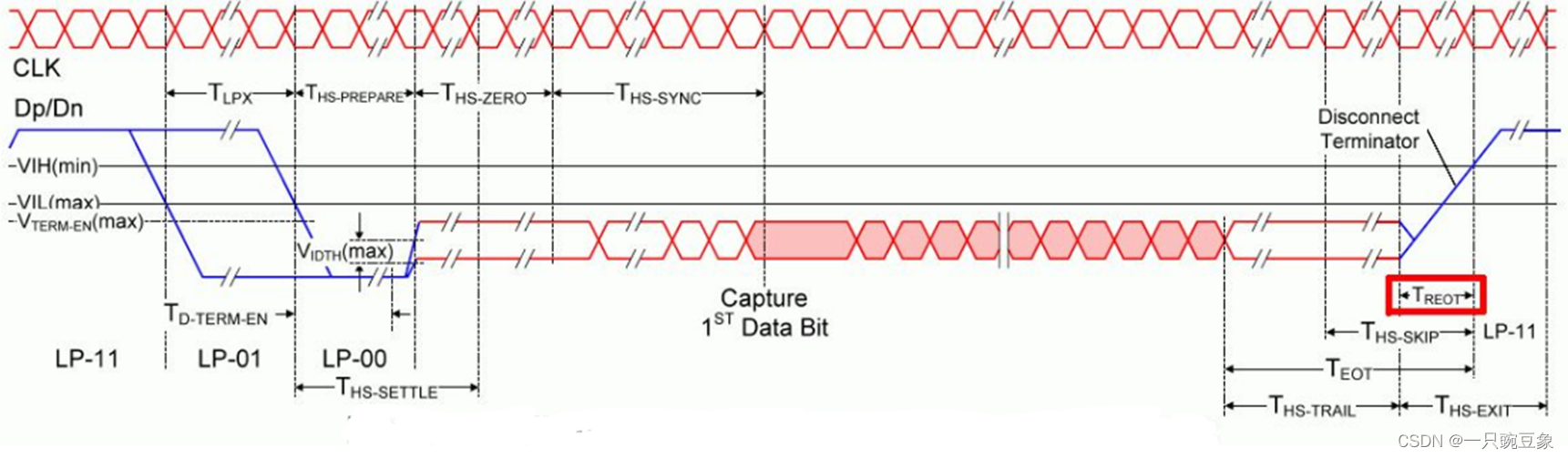

Test 1.3.14 – Data Lane HS Exit: 30%-85% Post-EoT Rise Time (TREOT)

        测试目的：验证从“HS状态退出”到“LP-11状态开始”期间的电平转换时间（ 30%~85% 处）；

        注意事项：𝑇𝑅𝐸𝑂𝑇 上升时间将从差分反转持续电平最后穿过±70mV开始测量，并在𝑉𝐷𝑃 穿过𝑉𝐼𝐻,𝑀𝐼𝑁 时结束，并且：

        1）HS数据速率 ≤ 1.5Gbps时， 𝑉𝐼𝐻,𝑀𝐼𝑁 = 880𝑚𝑉 ；

        2）HS数据速率 > 1.5Gbps时， 𝑉𝐼𝐻,𝑀𝐼𝑁 = 740𝑚𝑉 ；

        判定标准： 𝑇𝑅𝐸𝑂𝑇 ≤ 35𝑛𝑠

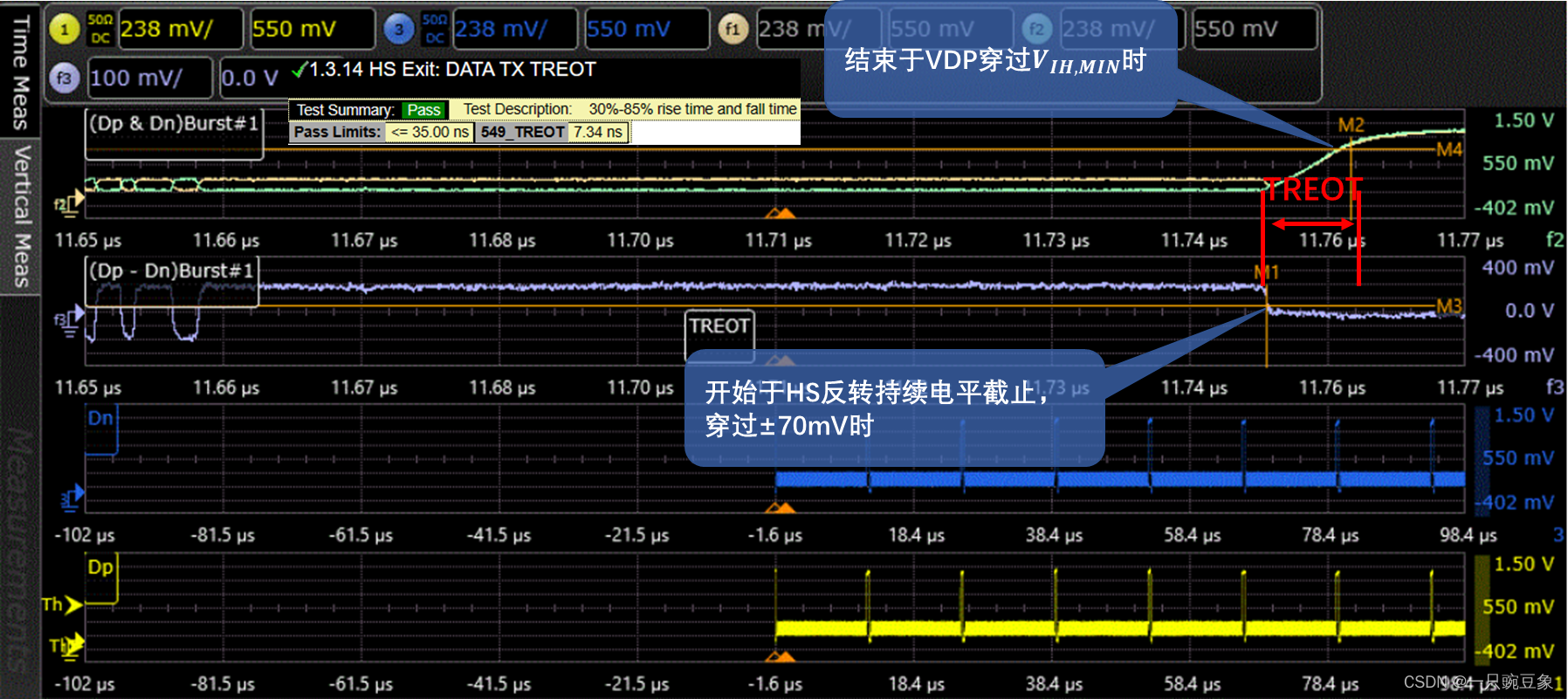

        测试实例如下图所示：

Test 1.3.15 – Data Lane HS Exit: TEOT Value

        测试目的：1.3.13和1.3.14测试项结果的相加，即

𝑇𝐸𝑂𝑇 = 𝑇𝐻𝑆 − 𝑇𝑅𝐴𝐼𝐿 + 𝑇𝑅𝐸𝑂𝑇

        判定标准：𝑇𝐸𝑂𝑇 ≤ 105𝑛𝑠 + 12𝑈𝐼

        测试实例如下图所示：

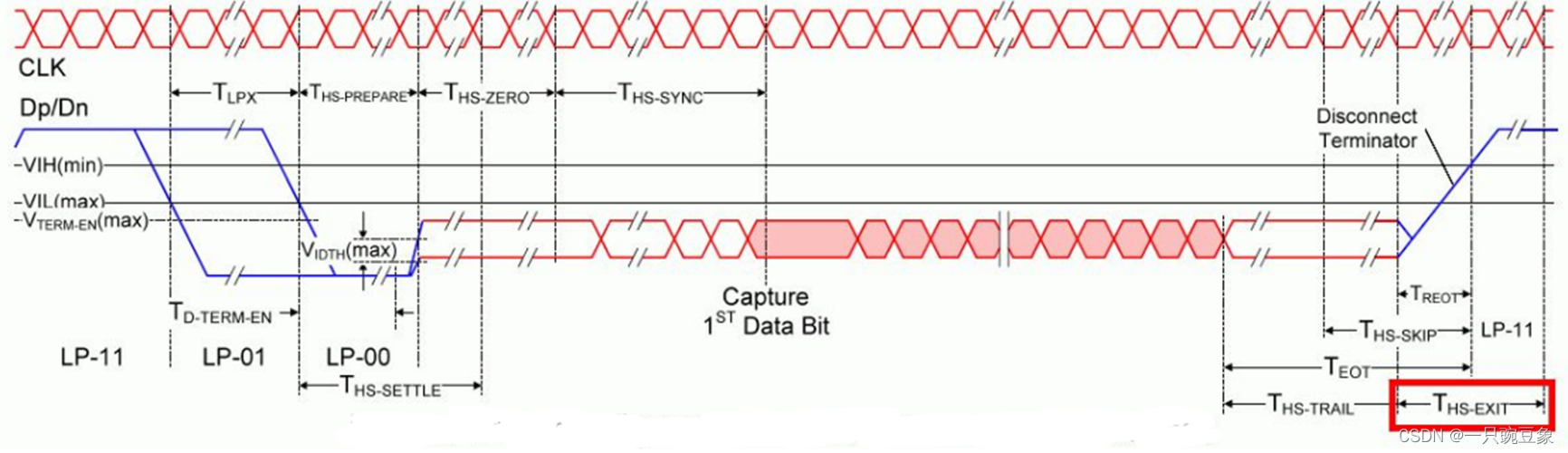

Test 1.3.16 – Data Lane HS Exit: THS-EXIT Value

        测试目的：验证“退出HS模式”到“保持在LP-11”期间的持续时间；

        注意事项：其测试状态开始于𝑇𝑅𝐸𝑂𝑇 的开始时间（±70mV），结束于LP-01状态下的𝑉𝐷𝑃 穿过𝑉𝐼𝐿,𝑀𝐴𝑋=550𝑚𝑉 ；

        判定标准：𝑇𝐻𝑆−𝐸𝑋𝐼𝑇 ≥ 100𝑛𝑠

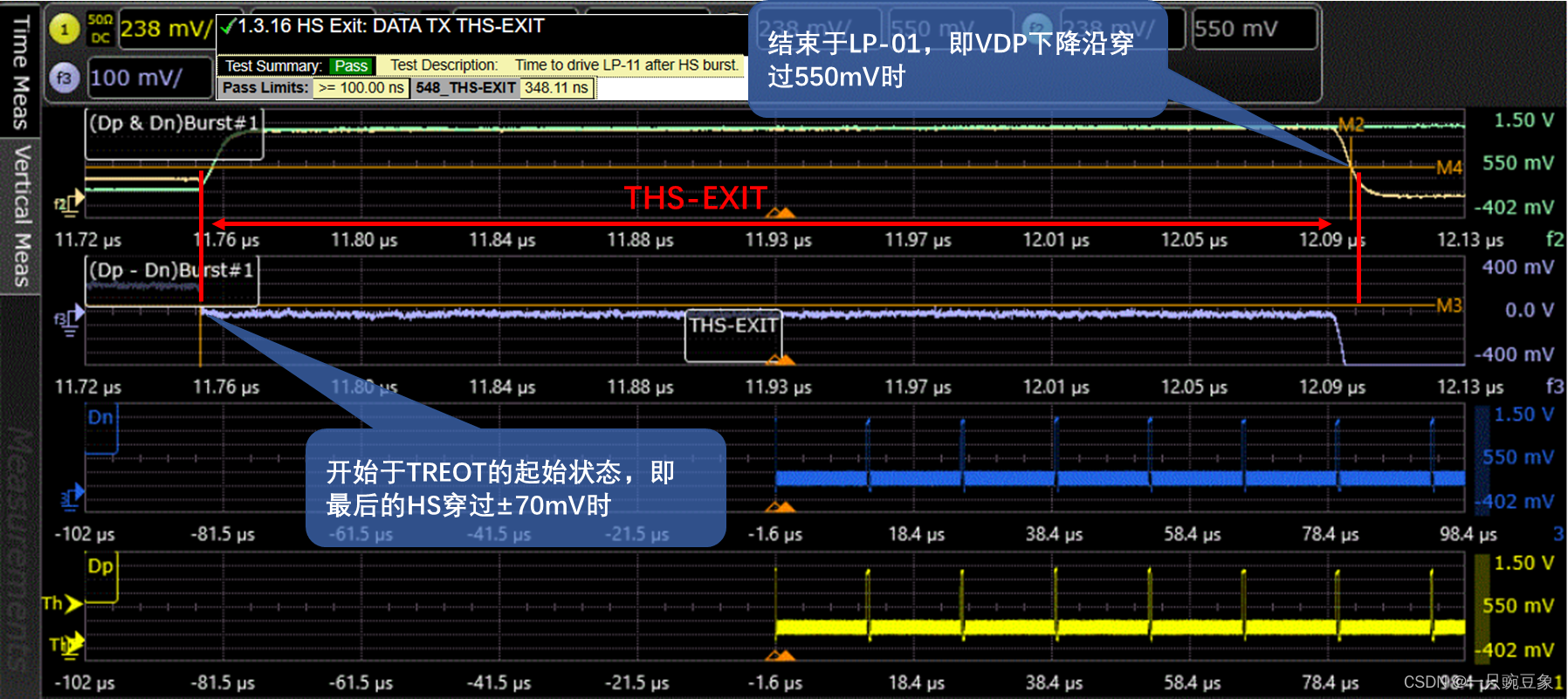

        测试实例如下图所示：

         至此，MIPI D-PHY TX Group 03(1.3.x) Data Lane的相关测试就结束了，如对你有所帮助，请点赞并持续关注小编的后续文章哦！
