TRL校准的解析计算过程

目录

0 引言

1 信号流图

2 信号流图的分解

3 TRL校准的解析

4 仿真验证

5 总结

参考文献

---

0 引言

        矢量网络分析仪（VNA）通常被校准到它们自己的参考平面上，但是，由于测量夹具以及线缆等的使用，这些参考平面通常不同于待测件（DUT）的参考平面，而这些连接装置，例如射频电缆和接头，会导致相移、损耗和阻抗失配，从而引入测量误差，因此，必须通过校准来消除这些误差，才能获得DUT的真实特性参数。 可采用的校准方法包括：SOLT（short-open-line-thru）方法、TRL（thru-reflection-thru）方法、TRM（thru-reflection-match）方法，大多数校准方法都需要使用高精度的标准件，而TRL校准则不依赖于完全已知的标准件，因此，可扩展性更强。

1 信号流图

        当用透射波和反射波来分析微波网络的散射参量（Scatter parameter）时，信号流图是一种很有用的简化分析手段，如图1所示，它将S参数分解为基本的网络节点和支路的组合：

        1. 节点-微波网络的每个端口都有两个节点ai和bi，节点ai等同于进入端口的入射波，而节点bi等同于来自端口的反射波，节点的电压等于所有进出该节点的信号之和；

        2. 支路-两个节点之间的定向路径，代表信号从一个节点向另一个节点流动，每一条支路都有相关联的S参数。

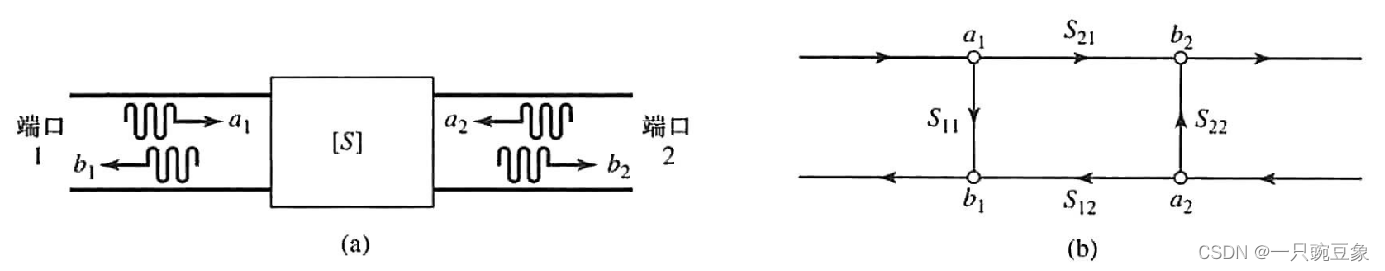

图1 二端口网络的信号流图表示 (a) 入射波和反射波的定义；(b) 信号流图

2 信号流图的分解

        使用如下所示的四项基本分解法则，可以将复杂的信号流图简化为两个节点之间的单个支路，以便于解析公式的计算：

        法则1（串联法则）- 公共节点分别有一个输入波和输出波，可以对该节点进行简化，其系数是公共节点处的系数乘积；

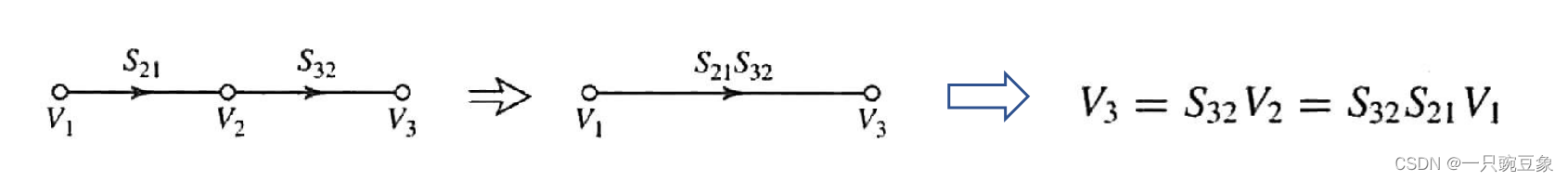

图2 分解法则-串联

        法则2（并联法则）- 从一个公共节点到另一个公共节点之间存在两个支路，可以对其进行简化，其系数是两个支路的系数之和；

图3 分解法则-并联

        法则3（自闭环法则）- 当一个节点有一个额外的系数为S的自闭环时，将该节点的支路系数乘以1/(1-S)，可消除此自闭环；
