扩频时钟，又称展频（SSC-Spread Spectrum Clocking），当前PCIE、DDR、USB等几乎所有的高速接口都支持SSC的功能。电子工程师在日常的电气测试中经常与之接触，在电磁传导和辐射发射验证过程中，经常需要使用到芯片的SSC功能，它的物理表现形式，就是信号的比特率会在一个很小的范围内浮动，多见于周期性变化的时钟信号。

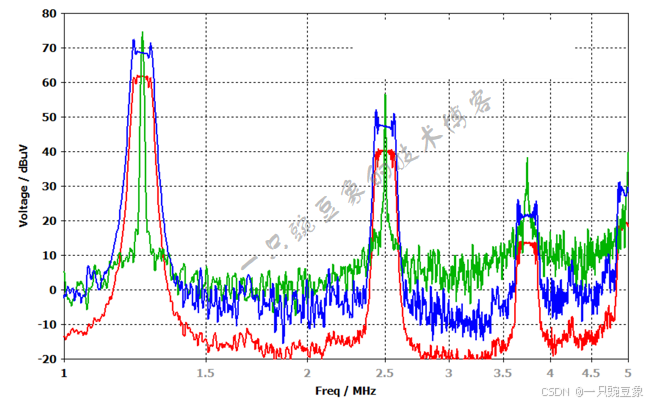

使用该功能的目的就是为了降低电磁干扰（EMI），可以让时钟信号的频谱能量分散在一个可控的频谱范围内，总的峰值能量可以减小2~20dB。如图所示，未加入SSC时，信号的能量非常集中且峰值幅度很大，加了SSC之后，信号能量被分散到一个频带范围内，信号能量的整体幅度有明显降低，通常，频率变化范围越大，EMI抑制效果越好。

原理上来说，扩频时钟是用一个较低的频率调制系统时钟，使得窄带的时钟扩展为宽带，基频和谐波所包含的峰值能量会被显著降低，在频域上的表现是产生一个具有宽带谐波的频谱。涉及的主要技术参数有：扩频类型、扩展率、调制率和调制波形。

扩频类型

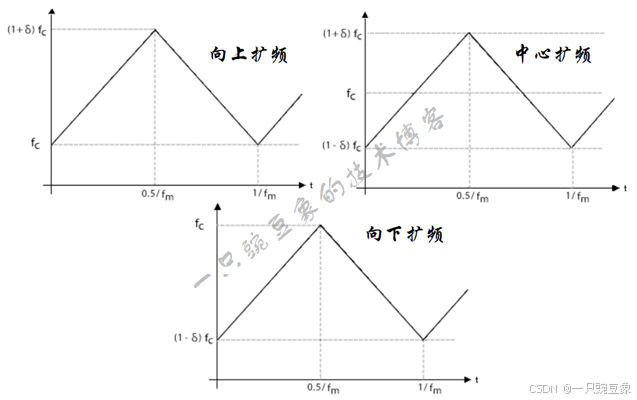

如果频率变化高于标称频率 $f_{c}$ ，称为“向上扩频”，如果频率变化低于标称频率 $f_{c}$ ，称为“向下扩频”，如果频率对称地在标称频率 $f_{c}$ 上下两个方向变化时，称为“中心扩频”。通常情况下，为了避免产生更高频次的谐波，向下扩频应用最多。

扩展率

如上图所示，指的是频率扩展范围与标称频率的比值，即图中的 $\delta$ ，虽然高扩展率可以对EMI起到显著抑制作用，但是超过一定的限制后，会影响系统的性能，从抖动的角度，可以将其看成是一种周期性抖动（PJ），通常，扩展率被控制在0.5%~2.5%之间。

调制率

如上图所示，指的是扩频周期率，即图中的 $f_{m}$ ，通常，频谱的调制率较低，可以实现频率平滑调制，并且可以最大程度的降低附加PJ的引入。在实际应用中，调制速度一般选择30KHz~120KHz，原因是为了高于人耳可识别的声音的频率范围（20Hz~20KHz）以免产生噪音。

调制波形

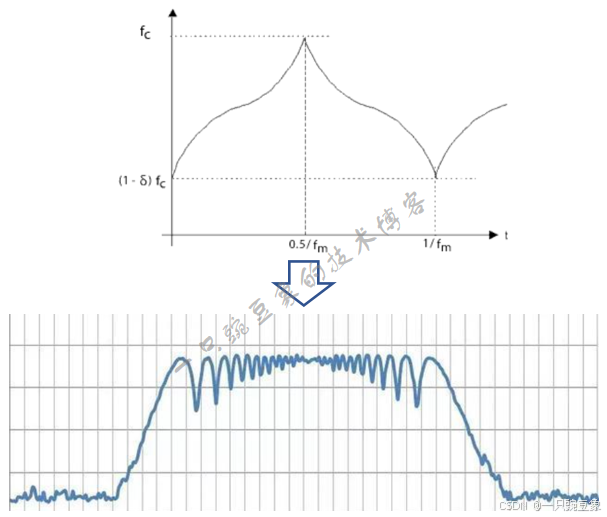

调制频率随时间的变化曲线，通常为三角波和非线性的Hershey Kiss波形，相较于三角波，Hershey Kiss波在扩频后的频域中，能够提供最佳的平坦度和最大的能量衰减幅度。如下图所示，其特定特征具体表现为：在调制频谱的两端区域，频率的变化速率显著加快，而在调制范围的中间值附近，频率的变化则相对减缓。这种频率变化特性的结果是，位于频谱两端的信号能量经历了更大幅度的衰减，并倾向于向中间频段分散。最终，整个频谱的能量分布呈现出一种近似均匀或平坦的状态。
