（1）将二中调取的DDR3 SDRAM 控制器的IP 核例化到"top_ctrl"中；在实例化的模板中，以ddr3开头的信号是DDR3 SDRAM芯片引脚的变量，因此在该文件中需要将其设置为端口变量，端口变量模板在ddr_hdmi.srcs\sources_1\ip\DDR3_ctrl\DDR3_ctrl\user_design\rtl 里面的.v文件里便可以找到。

（2）然后在端口列表中再加入系统时钟和复位信号；

（3）由于系统时钟是50MHz输入的，而我们在二中调取IP核的时候选择的输入时钟是200Mhz，所以需要倍频，调取一个“clock wizard”的IP核实现50->200Mhz。再将该IP核例化到"top_ctrl"中；

（4）连接端口信号和例化模块信号；

（二）测试文件建立

1. 在“sources”栏中的“simulation sources”中添加新的仿真源文件——"tb_top"；

2.打开"tb_top"文件，在该文件中需要例化顶层文件，并且需要添加DDR3的模型来用于仿真；

3. 模型文件在ddr_hdmi.srcs\sources_1\ip\DDR3_ctrl\DDR3_ctrl\user_design\sim中将.sv和.vh的模型文件复制到和新建的测试文件同一个目录下。然后测试文件需要例化的代码到sim文件夹里的.v文件中找；

4. 在测试文件中产生一个复位和50MHz的系统时钟；

（三）仿真

1. 编译vivado软件和modelsim之间关联的库；

2.启动仿真；观察信号init_calib_complete是否有拉高，如若拉高则DDR3 SDRAM控制器IP核初始化成功。

四、DDR3 SDRAM 控制器IP核的写

1. 调取的ddr3_sdram控制器的ip核给用户预留了接口，我们可以通过这些预留的接口实现对IP核的控制，我们在这个章节中实现写控制。

2.实现的思路步骤如下：

（一）知识铺垫

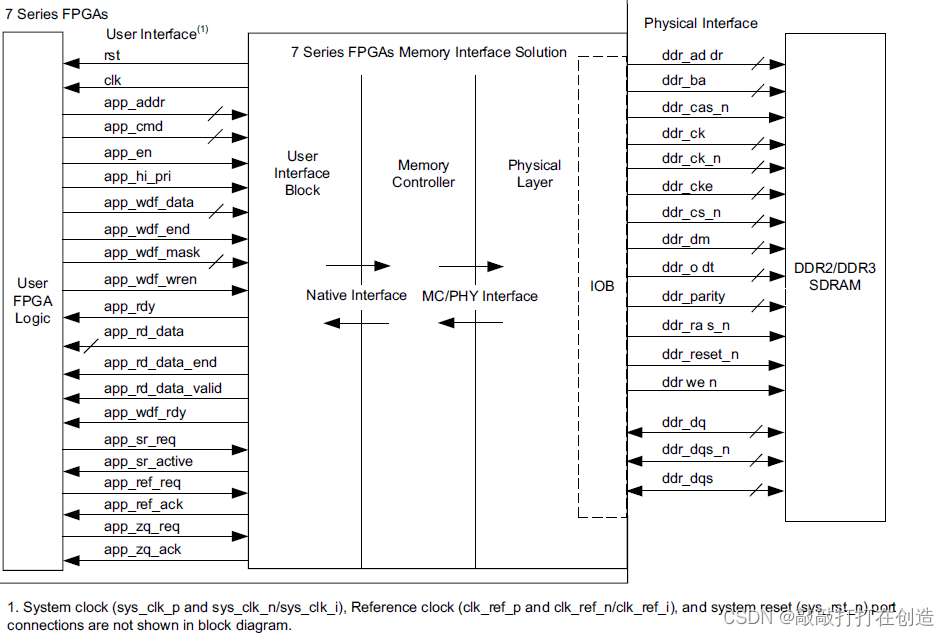

1.存储器接口的方案核心如图4-1所示。相关信号的作用可自行到xilinx官方下载文档进行查看。

2. 在“二”调取的IP核DDR3的PHY与用户端的时钟速率设置的4:1模式，所以app_wdf_wren和app_wdf_end信号满足如图4-2所示的关系，即app_wdf_wren=app_wdf_end。

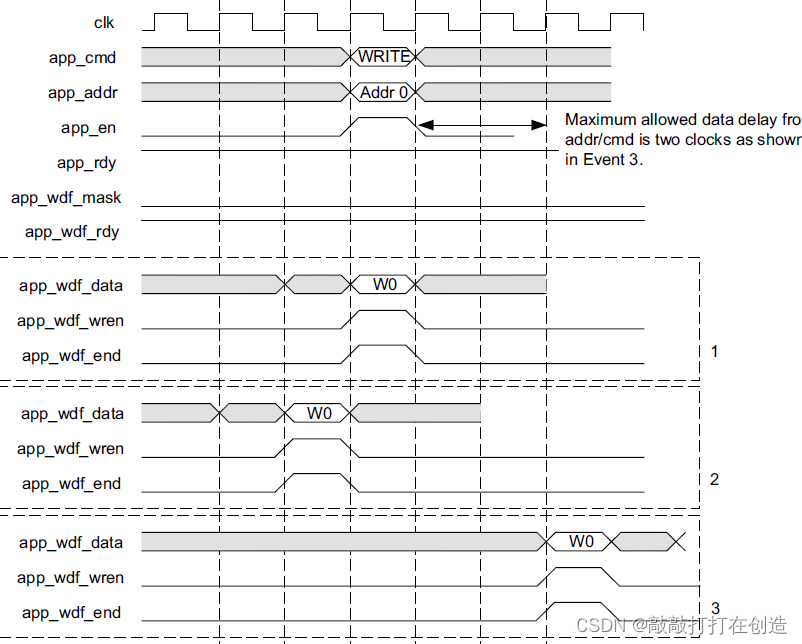

3. 写数据与写命令之间的关系我选择数据先到，然后再启动命令。即图4-3中的模式2.

4.我创建A7_wr_ctrl模块来对IP核进行控制，控制模块框图如图4-4所示。

（二）建立新的文件并编写代码

1.在vivado中“sources”栏中添加新的文件“A7_wr_ctrl”；

2. 代码实现，在实现的过程中，要注意的一些问题：

（1）由于我是选择先来数据再给写命令，所以在wr_cmd_start信号拉高一拍以后，先是控制写数据的app_wdf_wren先拉高，然后才是控制写命令的app_en拉高；

（2）输入数据位宽为128bit，DDR3的数据位宽为16bit，burst_length系统默认最大为8，16x8刚好128bit；

（3）app_wdf_rdy和app_wdf_wren同时有效的时候才可以接收数据，同理，app_en和app_rdy同时有效才可以接收写命令进行数据的写入；

（4）为了控制app_wdf_wren和app_en的拉低，要加入data_cnt 和cmd_cnt 信号。

3.代码实现后，将其例化到顶层模块内。

（三）测试文件改写

1.对三中建立的测试文件进行改写，如图4-4中A7_wr_ctrl模块左边的信号，除了从IP核中引出来的输入信号外都要在测试文件中生成；

2.生成这些信号要用到“A7_wr_ctrl” 模块中的时钟信号和复位信号，因为该模块中的时钟信号是由IP核输出给用户端的，与FPGA 提供的时钟不同，所以要用force 语句将“A7_wr_ctrl”模块中的相应信号引入到tb测试文件中，也可以用force 语句将产生的数据、突发长度、开始、地址、掩码、模式信号输入到“A7_wr_ctrl” 模块中。

3.用task-endtask语句产生wr_cmd_start 信号和64 个128bit 的从0到63递增的数据。

（四）仿真

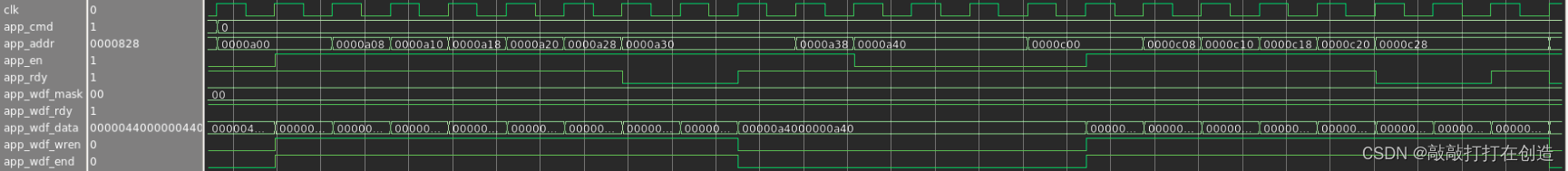

1.在vivado中启动仿真。

2.我在仿真中遇到的问题：

（1）仿真中出现错误：“找不到用force传输的相应的信号”。原因是因为忘记了加“force”了；

（2）发现modelsim中打印的信息中，写到DDR3的数据为“xxx”。经过查找波形图，发现top模块内的mask信号为不定态，到top模块的代码中发现，因为信号命名的问题，掩码没有信号输入。

（3）在data_req为0的时候，数据还是依然递增，但实际在此时数据是不需要的，所以数据不应该递增，而是应该保持；到tb文件中将产生数据的task-endtask语句进行了更改，加入了判断条件；

（4）应注意信号是先赋值再检测时钟上升沿还是相反，将导致波形不一样哦。先检测时钟沿再赋值可能会有延迟哦。

五、DDR3 SDRAM 控制器IP核的读

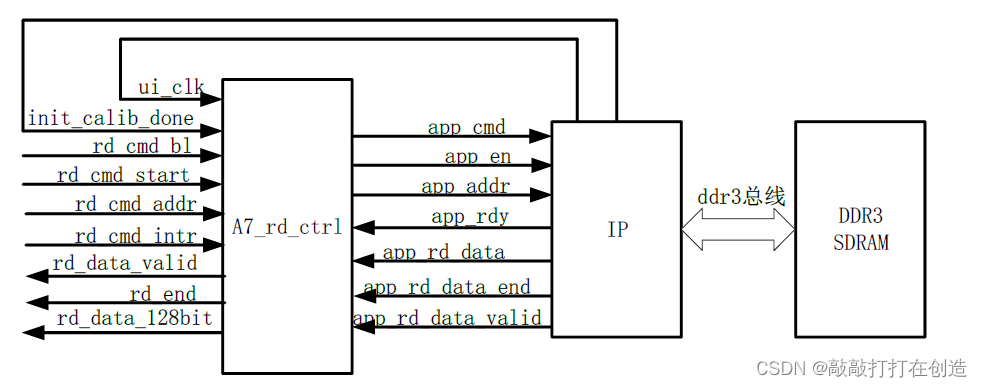

1. 读的实现与写非常相似，读的控制模块框图如图5-1所示。

从图中不难发现，他与写模块只是在数据相关的信号处理上不一样，其他均类似。

2. 由于P核DDR3的PHY与用户端的时钟速率设置的4:1模式，所以app_rd_data_valid信号与app_rd_data_end信号是一样的。

3. 先有读命令再有读数据。

4. app_en拉低的条件是读命令发完了，所以要有命令计数器，用来判断当IP核控制执行达到设计要求的读数据后，作为判断条件之一将app_en拉低。

5. rd_end的产生需要有数据计数器，数据计数器用来判断读出的数据是否满足设计要求。

6.例化到顶层模块，注意要将写控制的相关代码先注释掉，因为此刻还没有仲裁模块，有些信号是读、写共用的，没有仲裁模块的话就乱套了。就像十字路口没有红绿灯。

7.编写测试文件，仿真调试。

六、DDR3 SDRAM 控制器IP核的仲裁

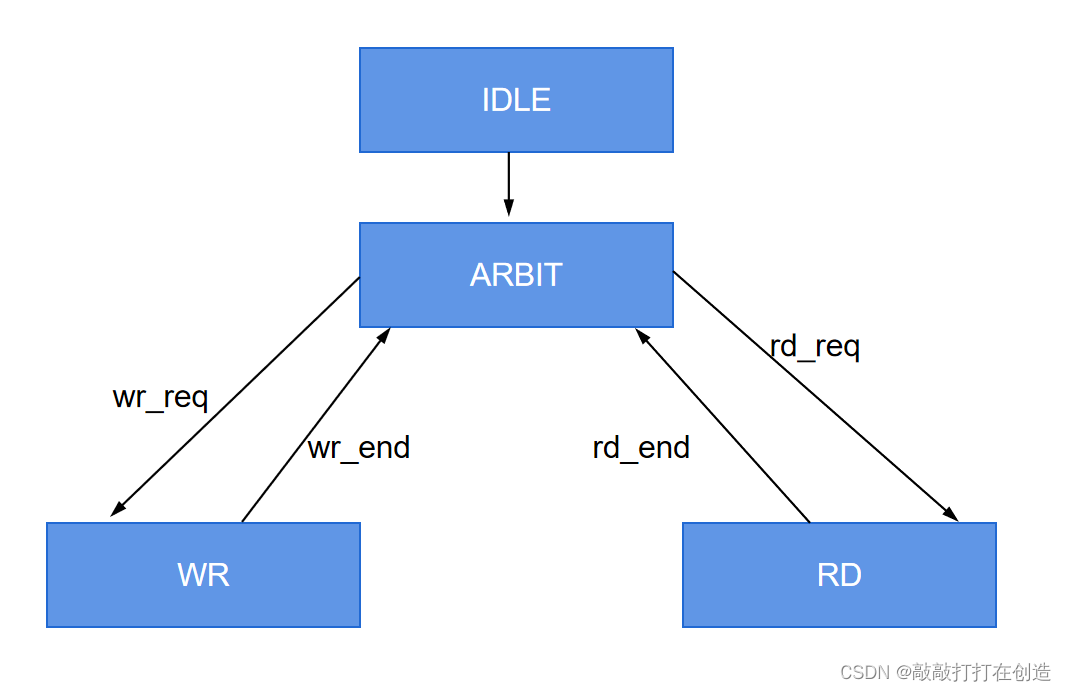

1.该部分主要控制IP核的读写，决定什么时候进行写操作，什么时候进行读操作，以保证读、写不会冲突。为此，我们设计的仲裁模块，有限状态机如图6-1所示。

2. 需要输入信号rd_req和wr_req（由tb文件产生）、rd_end和wr_end，输出信号rd_cmd_start和wr_cmd_start。

3.文件步骤和前面的读写相同，仲裁代码实现也相对简单，这里介绍一下将仲裁模块例化到top顶层后信号的调整和连接，tb文件的书写：

（1）此时读写共用的信号有：命令、地址、使能、准备信号，在这四个信号中，前三个是DDR3_ctrl的输入信号，最后一个是输出信号。输出信号rdy可以“扇出”，分别给两个读、写两个模、块用，但是输入信号不可以读、写共用。因此，应分别定义读、写的命令、地址、使能信号，然后用按位或的方式输入给IP核。

assign app_en = app_rd_en | app_wr_en;
assign app_addr = app_rd_addr | app_wr_addr;
assign app_cmd = (app_wr_en == 1'b1)?app_wr_cmd:app_rd_cmd;

（2） tb文件之前是产生rd_cmd_start 或 wr_cmd_start 信号来激活相应的读、写模块。此时，我们需要产生rd_req和wr_req信号（我们设计写请求优先），由仲裁模块产生rd_cmd_start 或 wr_cmd_start 信号来激活相应的读、写模块。

注：在写tb文件时候，要先定义信号，然后才可以在initial语句中对该信号进行操作，否则仿真时候会报错相关信号未定义。

（3）可在tb中加入判断读回来的数据是否和写进去的数据相同的信号，并且使用"$display"语句打印不相同数据的个数。该信号在判断时，一定要注意再读数据有效的时候再判断，即要注意ra_data_valid信号的高低。

（4）进行仿真调试。

七、总结

1.要注意IP核DDR3的PHY与用户端的时钟速率设置4:1模式和2:1模式是不一样的，这将会影响写模块的app_wdf_wren和app_wdf_end信号、读模块的app_rd_data_valid 和 app_rd_data_end信号是否一样。

2.注意写入数据的位宽（128bit），ddr3的数据位宽（16bit），突发长度（8）之间的关系，以确定地址的增量。

3.写模块要选择合适的写数据和写命令的先后关系（先数据后命令或者数据命令同时）。

4.这里面的时钟要注意，FPGA的时钟，IP核需要和输出的时钟。

5.注意读、写模块共用的信号可以由IP核输出后进行扇出，但是不能合并输入到IP核。

6.注意信号之间的配合，在开始设计前，应仔细查阅官方文档，理解每个信号及之间的相互配合关系，这个至关重要。要学会看官方文档。
