正偏和反偏：正偏是P的电压高于N的电压，反偏是P的电压低于N的电压。

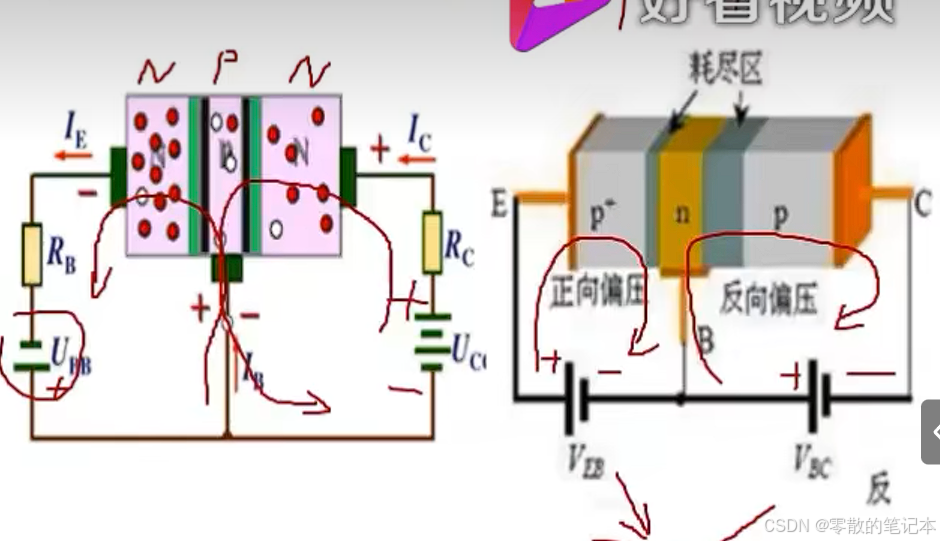

三极管在放大电路时必须是发射极正偏，集电极反偏。

对于三极管一个PN结来说正偏时当电压大于0.7v时导通，其实就是向P极注入电子让P极中的电子大于空穴这个时候另一个PN结反偏也就可以导通了
