💥1 概述

基于1DCNN及其注意力机制改进的滚动轴承故障诊断研究

一、1DCNN的基础结构与原理

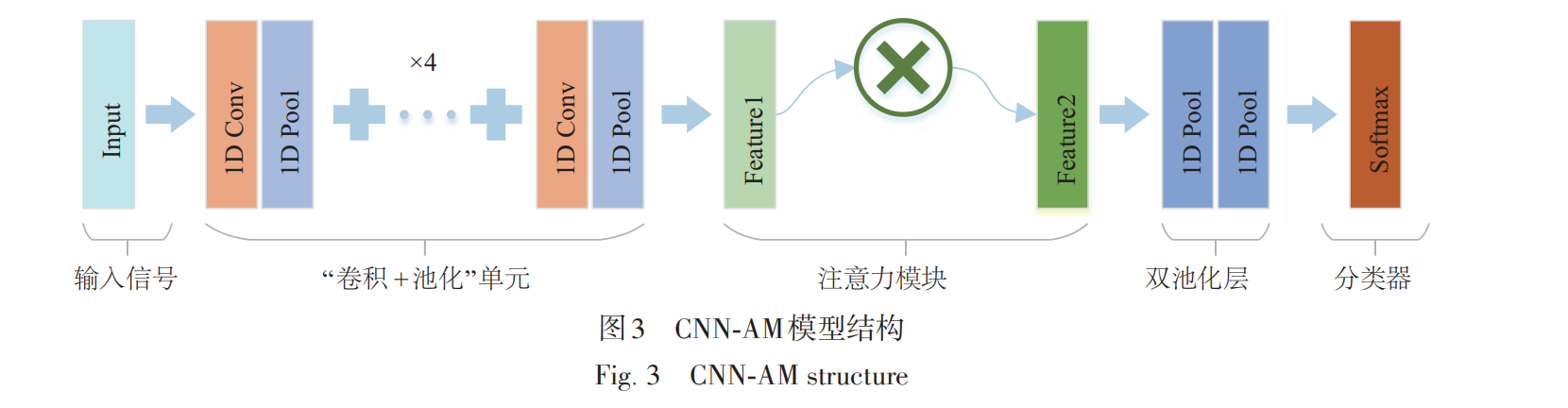

1DCNN是一种专门处理一维时序信号的卷积神经网络，其核心结构包括输入层、卷积层、池化层和全连接层（图9）。卷积层通过一维卷积核在时间轴上滑动提取局部特征，池化层（如最大池化或平均池化）降低特征维度并保留关键信息，全连接层整合特征完成分类任务。相较于传统方法，1DCNN能自动提取振动信号中的故障特征，避免人工特征提取的局限性。例如，在凯斯西储大学轴承数据集中，1DCNN的原始准确率可达97.5%。

技术优势：

  • 实时性与低成本：仅需线性乘加运算，适合硬件部署。
  • 平移不变性：对大卷积核的兼容性使其能捕捉长序列中的全局特征。
  • 数据增强策略：通过窗口切片和重叠采样，数据集容量可扩展30倍。
二、注意力机制改进模型的核心创新
1. ECA-1DCNN：高效通道注意力机制

ECA模块通过局部跨通道交互（1D卷积）生成通道权重，避免降维操作，参数仅需80个。其核心公式为：
Mc(F)=Sigmoid(Conv1D(GAP(F)))

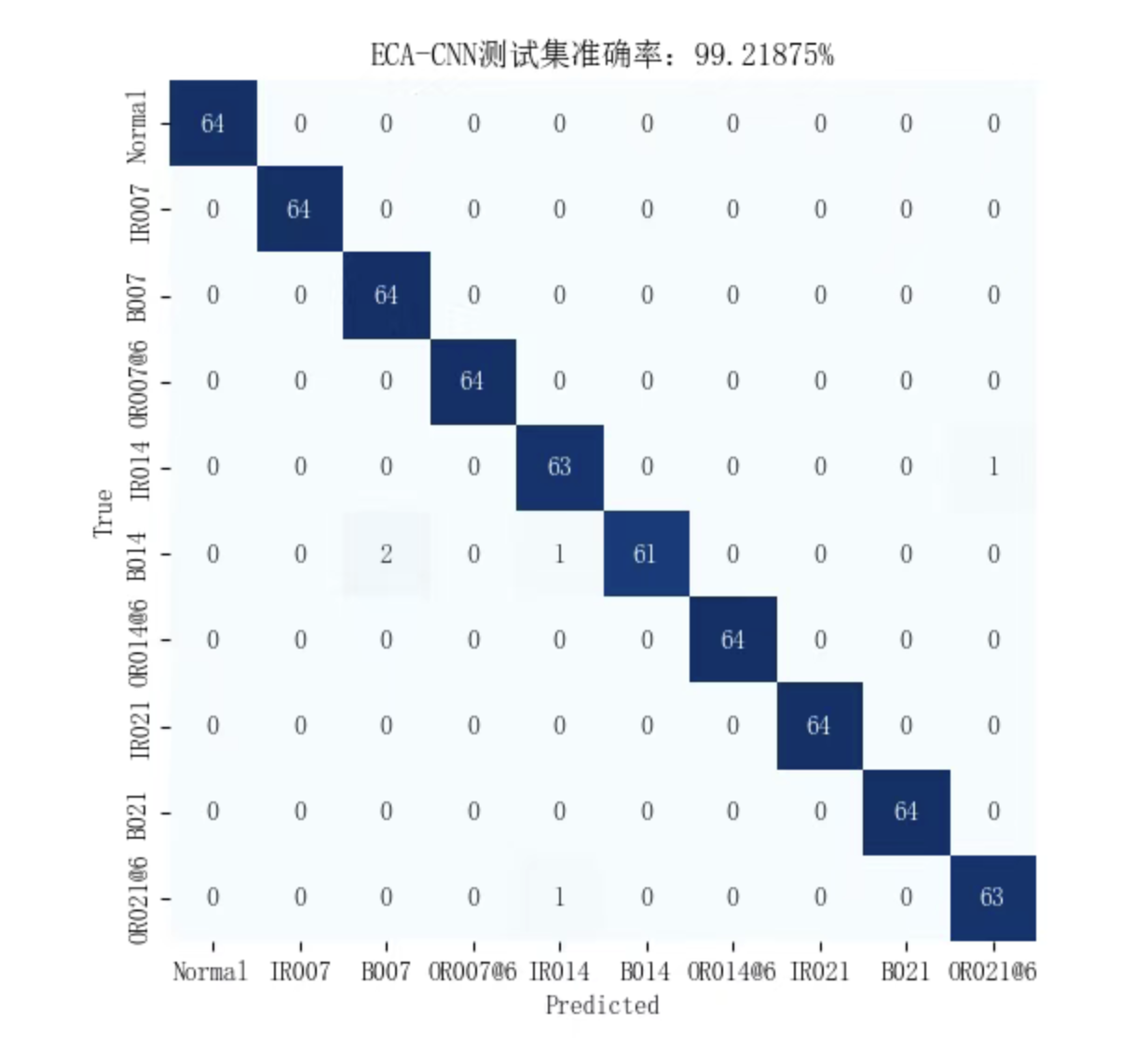

其中，GAP为全局平均池化，卷积核大小k通过通道数C自适应确定（如k=2）。实验表明，ECA-1DCNN在滚动轴承诊断中准确率达99.22%，且抗噪性能显著。

性能表现：

  • 在加噪数据（SNR=0 dB）下，准确率仍保持92%以上。
  • 与DFT结合（DFT-ECANet），频域特征增强后准确率提升至99.8%。
2. CBAM-1DCNN：通道与空间注意力结合

CBAM模块分两步：

  1. 通道注意力：结合全局平均池化和最大池化，通过共享MLP生成权重。
  2. 空间注意力：沿通道轴聚合特征，通过卷积生成空间权重。
    公式为：
    F′=Mc(F)⊗F;F′′=Ms(F′)⊗F

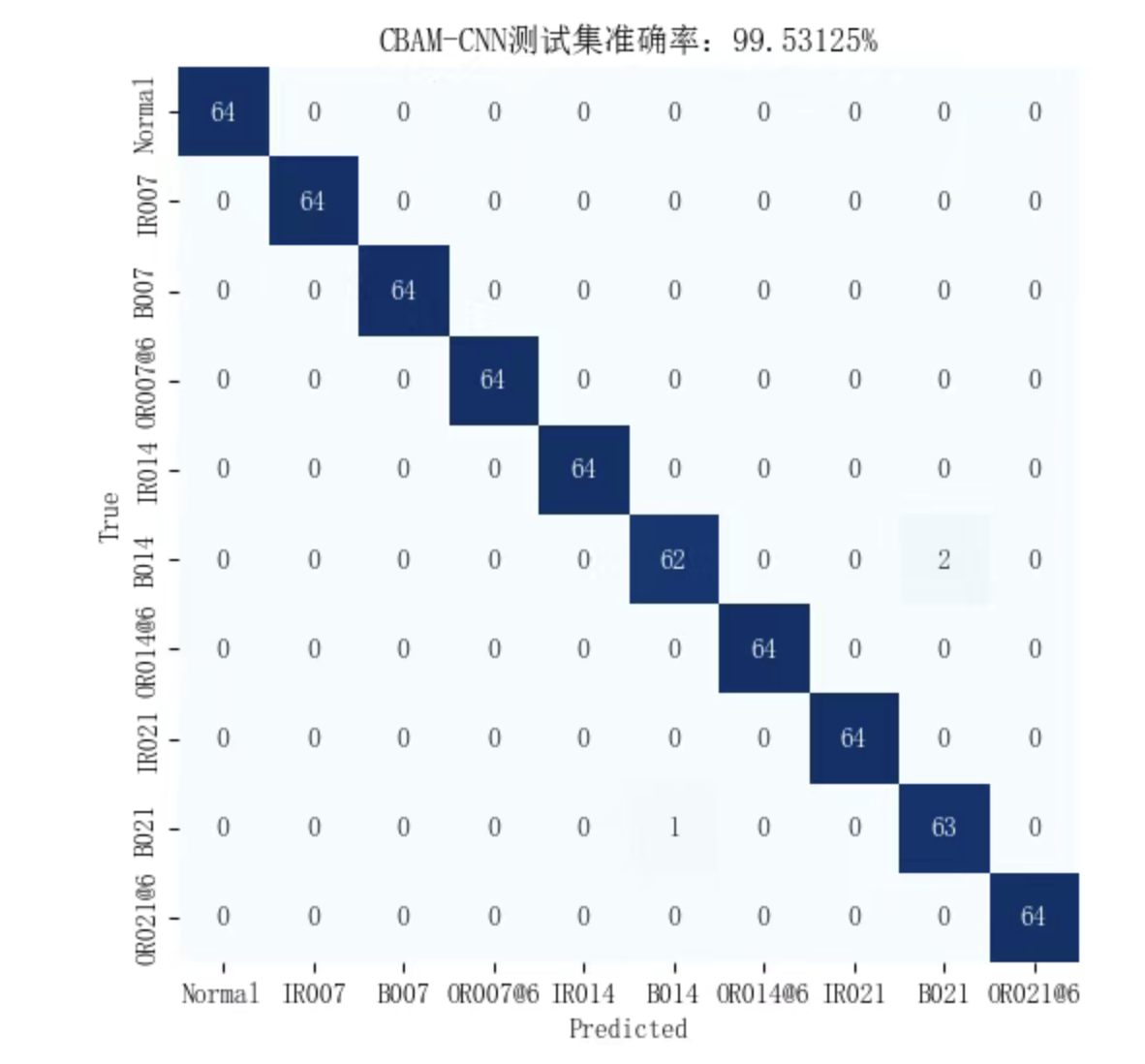

实验显示，CBAM-1DCNN准确率达99.53%，且收敛速度提升30%。

应用案例：

  • 在TensorFlow框架中，结合双池化层替代全连接层，测试集准确率99%。
  • 噪声环境下（高斯白噪声），鲁棒性优于传统SVM和随机森林模型。
3. GAM-1DCNN：全局跨维度交互

GAM通过3D排列和MLP保留通道-空间信息，避免信息弥散。其结构为：
F2=Mc(F1)⊗F1;F3=Ms(F2)⊗F2

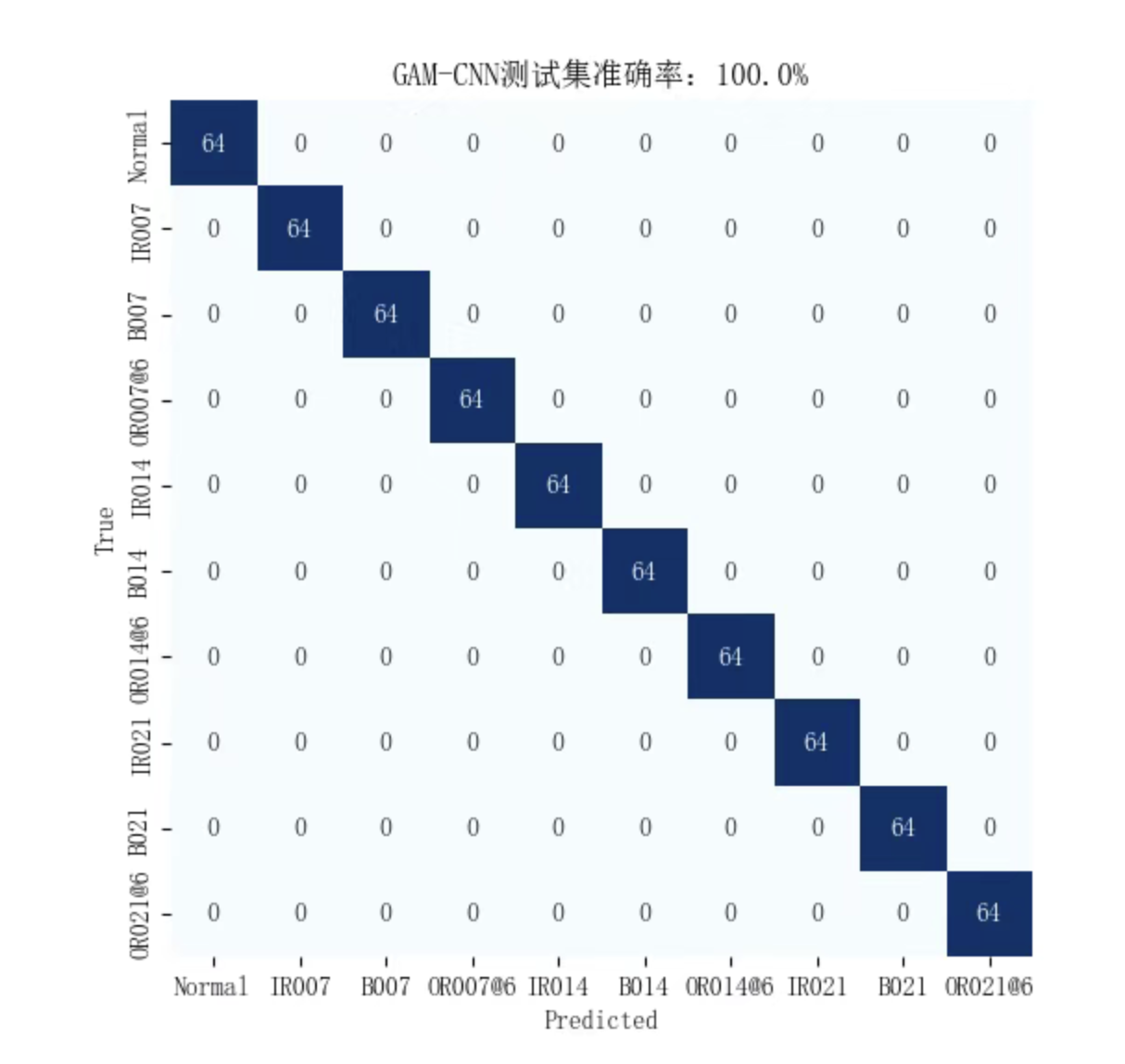

通道子模块使用两层MLP，空间子模块采用卷积融合特征。实验显示，GAM-1DCNN在滚动轴承诊断中准确率高达100%，且参数量仅增加1.2%。

对比优势：

  • 在CIFAR-100和ImageNet-1K数据集中，GAM超越CBAM和SENet。
  • T-SNE可视化显示，GAM能更好分离不同故障类别的特征。
三、滚动轴承故障诊断数据集与评价体系

  1. 常用数据集：

    • 凯斯西储大学（CWRU）数据集：包含内圈、外圈、滚动体故障及正常状态，采样频率12 kHz，负载0-2,206 W。
    • MFPT数据集：涵盖真实工业场景下的轴承故障，含不同噪声和负载工况。

  2. 评价指标：

    • 准确率：主流模型可达95%-100%。
    • 鲁棒性：在30-40 dB噪声下，ECA-1DCNN和GAM-1DCNN准确率下降小于5%。
    • 收敛速度：CBAM-1DCNN训练迭代次数减少至975次，优于传统1DCNN的2700次。
四、性能对比与适用场景分析
模型准确率参数量抗噪性适用场景
1DCNN97.5%低中等低噪声、实时诊断
ECA-1DCNN99.22%极低高资源受限环境
CBAM-1DCNN99.53%中等高复杂噪声、多负载工况
GAM-1DCNN100%较高极高高精度要求的离线分析

结论：

  • ECA-1DCNN适合边缘设备部署，平衡性能与计算成本。
  • CBAM-1DCNN在变工况和噪声干扰下表现稳健，适合工业现场。
  • GAM-1DCNN在实验室环境中可实现极致精度，但需更高算力支持。
五、未来研究方向
  1. 多模态融合：结合声发射、温度等多传感器数据提升诊断可靠性。
  2. 轻量化设计：探索注意力机制的量化与蒸馏技术，降低计算开销。
  3. 迁移学习：跨设备、跨工况的模型泛化能力优化。
  4. 实时诊断系统：嵌入FPGA或边缘计算设备，实现毫秒级响应。

通过上述改进，1DCNN及其注意力机制变体有望在工业4.0中成为滚动轴承故障诊断的核心技术。

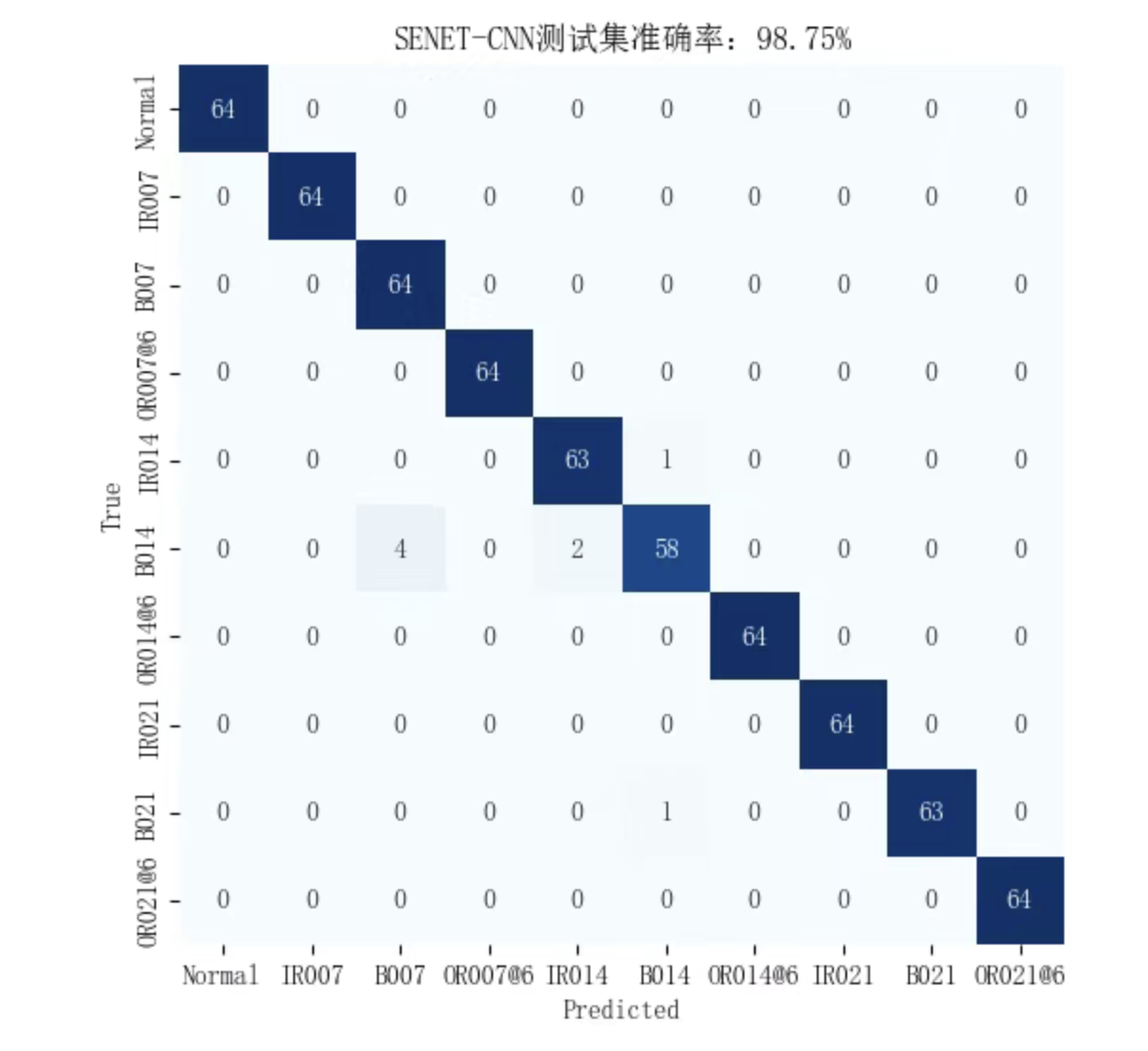

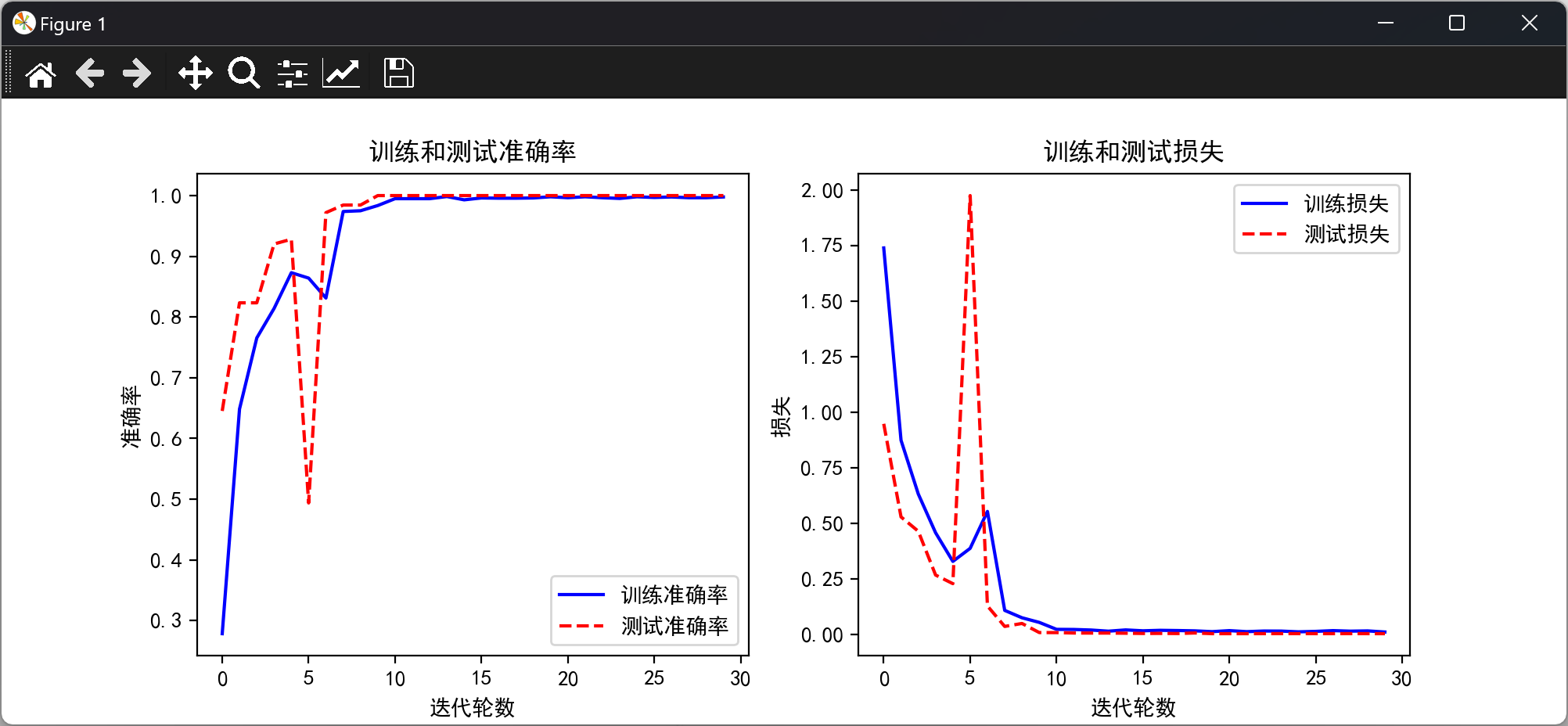

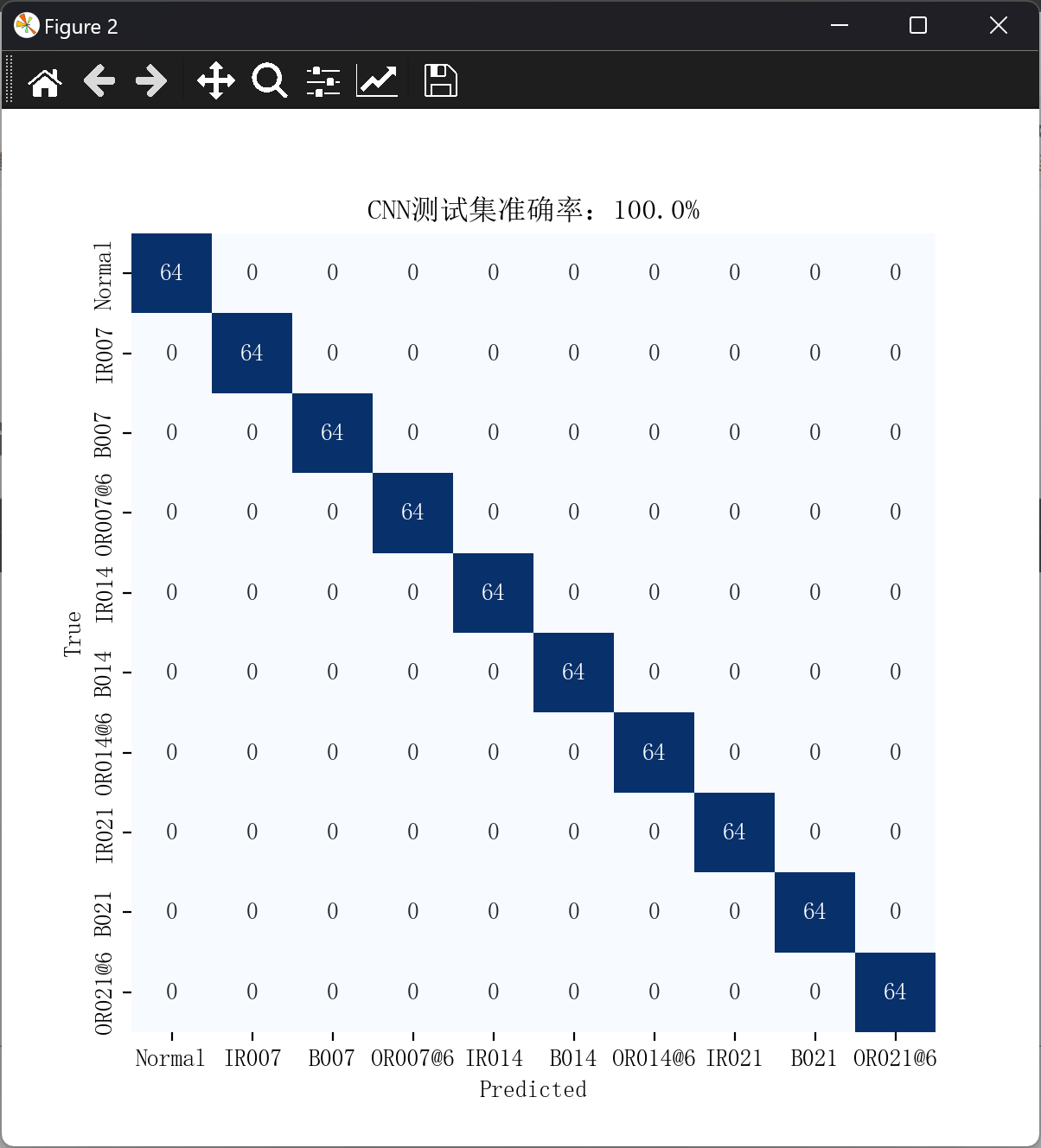

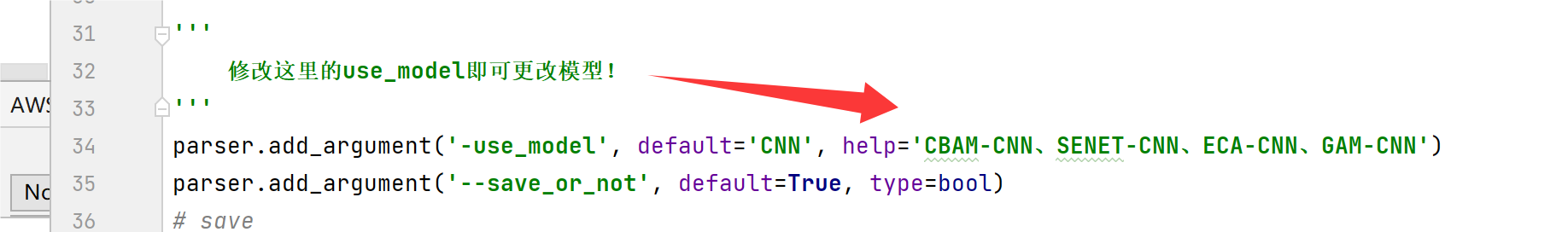

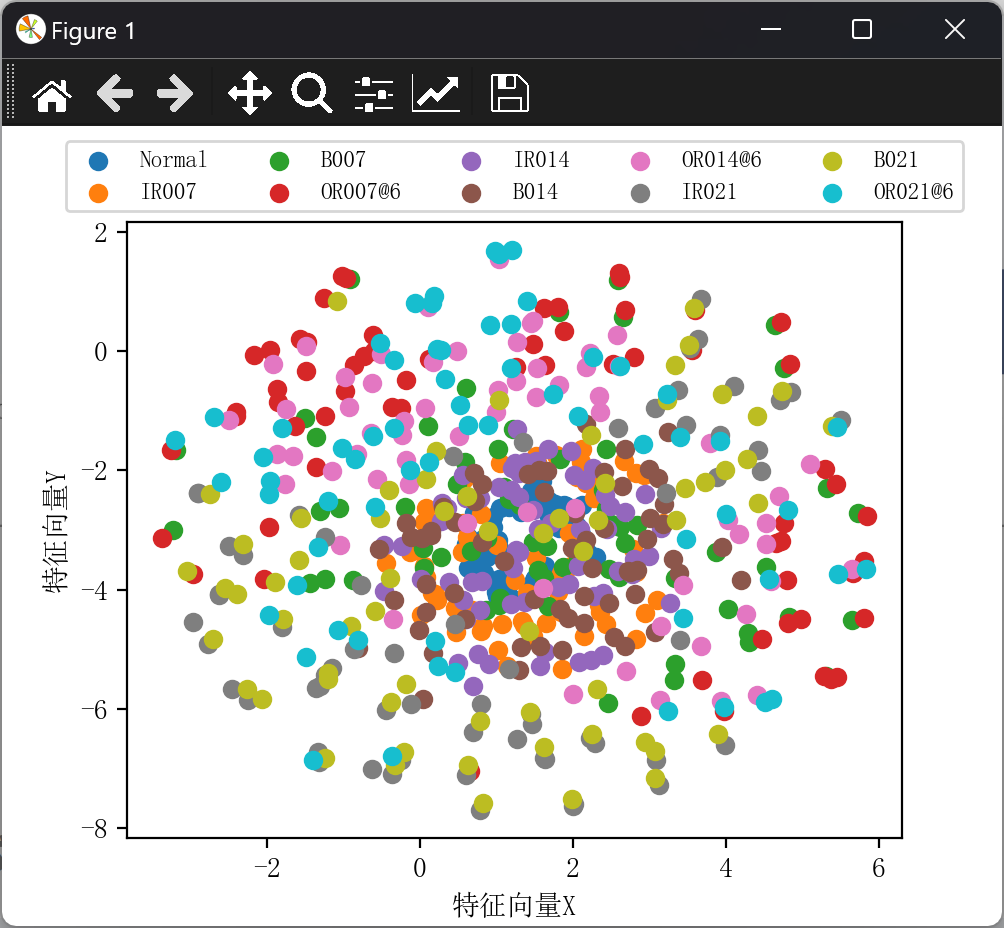

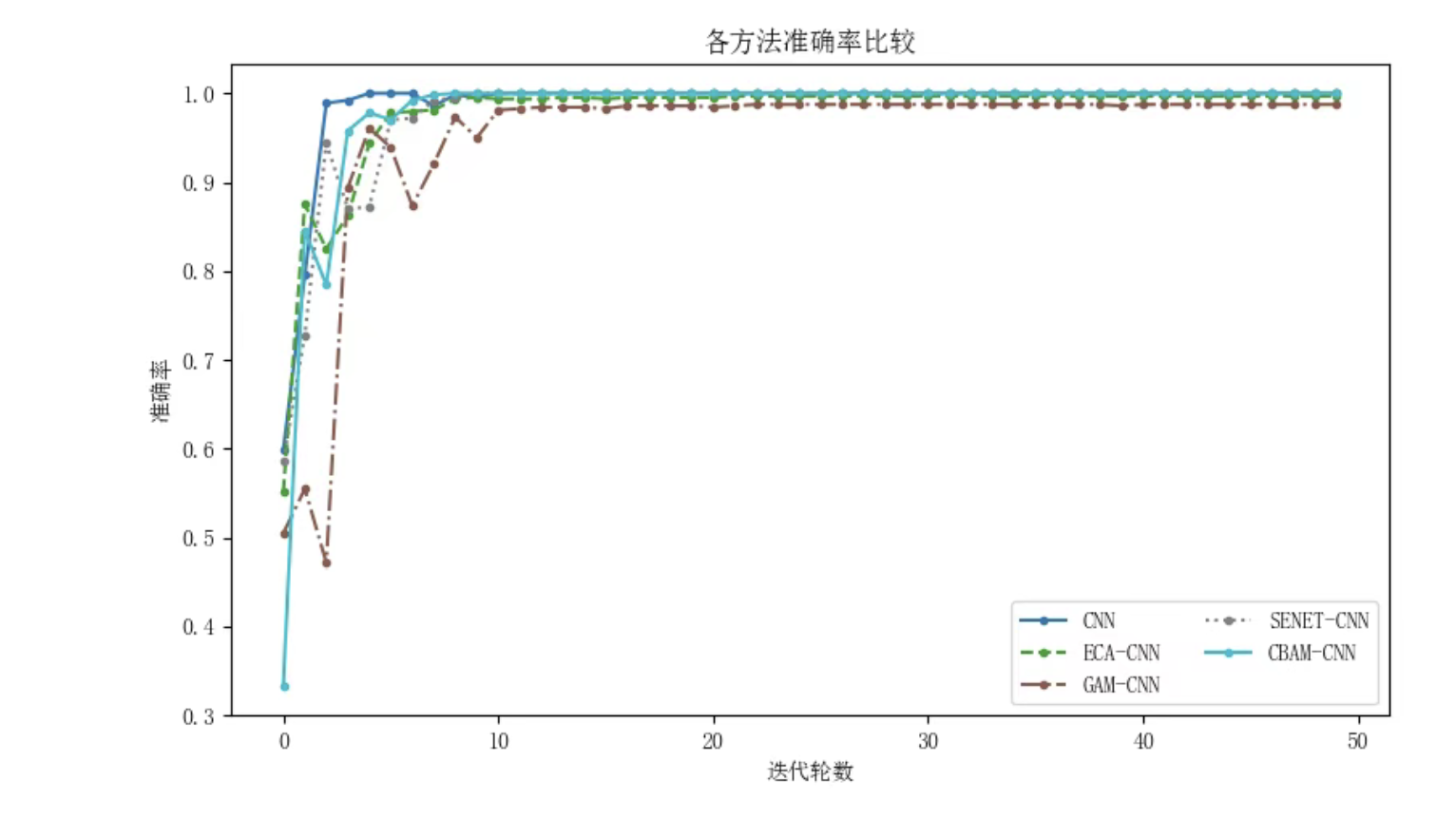

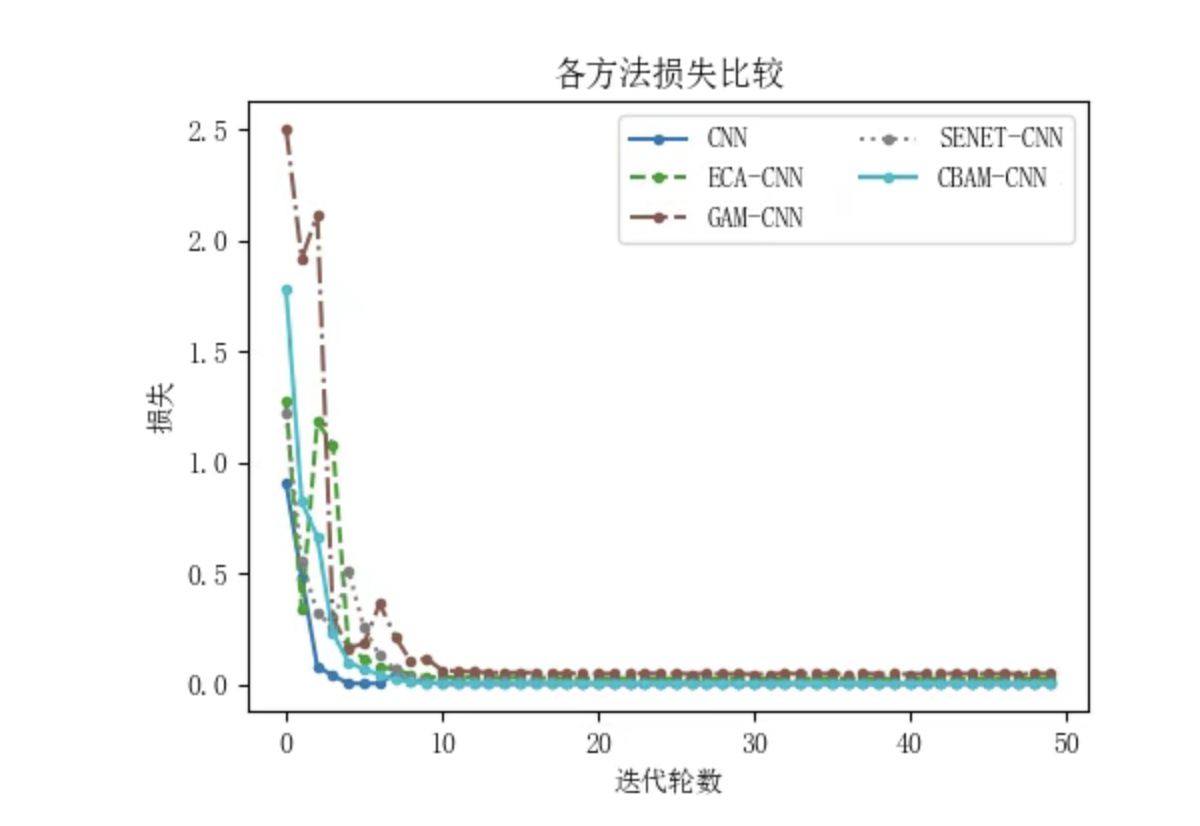

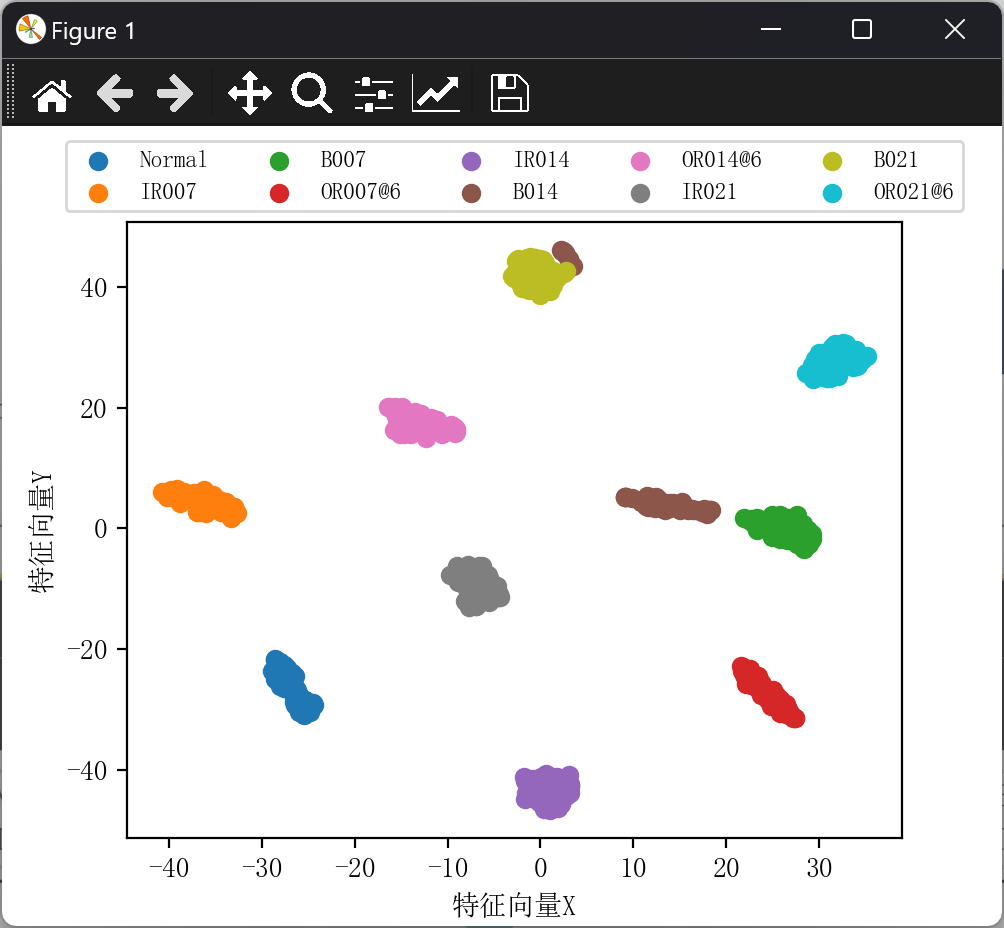

📚2 运行结果

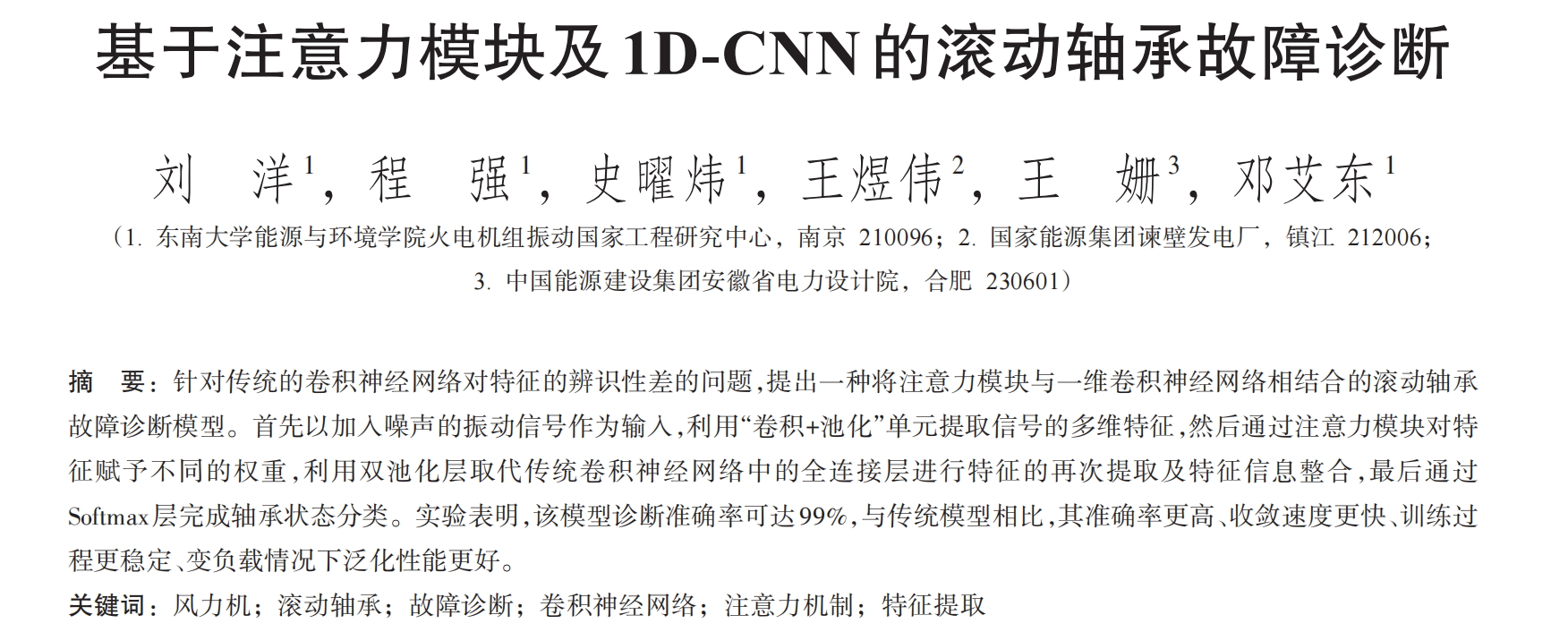

🎉3 参考文献

文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。(文章内容仅供参考，具体效果以运行结果为准)

🌈4 Python代码、数据、文章

资料获取，更多粉丝福利，MATLAB|Simulink|Python资源获取
