Unity插件之 PolyBrush网格编辑器

PolyBrush教程

        声明：本文用于个人笔记及分享，不用作任何商业用途

        写本文的原因是麦扣的教程过于偏向实战，容易产生照猫画虎后还是啥都不会的情况

        而唐老狮的教程过于偏向教学，容易产生学完了知识却不知道在哪练手，实际怎么用的情况，其实二者合一才是比较适合新人学习的

        首先关于unity官方，b站麦扣教程，PolyBruch的官方教程链接如下：

• Unity官方教程：Sculpting with Polybrush1
• B站视频教程：Unity2021使用Polybrush编辑模型创建自定义地形
• 快速入门 - Polybrush (unity-technologies.github.io)

        Polybrush是Unity中的一个插件，用于直接在3D模型上进行雕刻、绘制和编辑。它可以让你在Unity编辑器中对模型进行更细致的调整，而不需要切换到其他3D建模软件。

Polybrush就是通过给对象画出一大堆网格，编辑这些网格的顶点，从而实现对象形状的改变

1.如何安装PolyBrush？

首先我使用的是Unity 2022.3.33版本，也就是2024年6月22日时许官方推荐的稳定版本

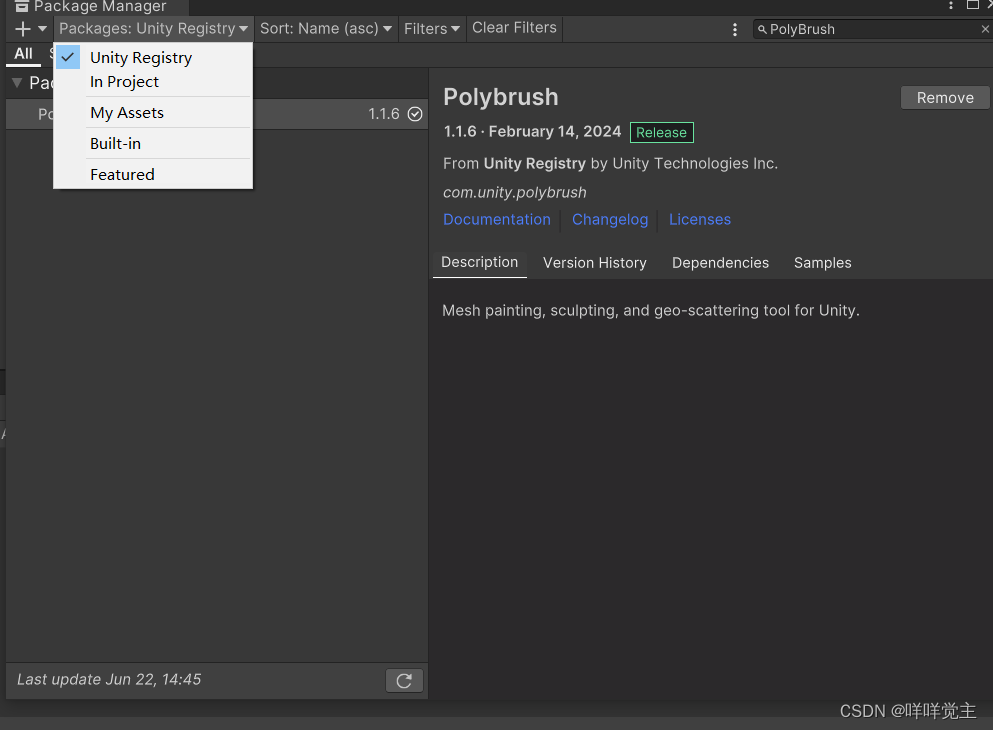

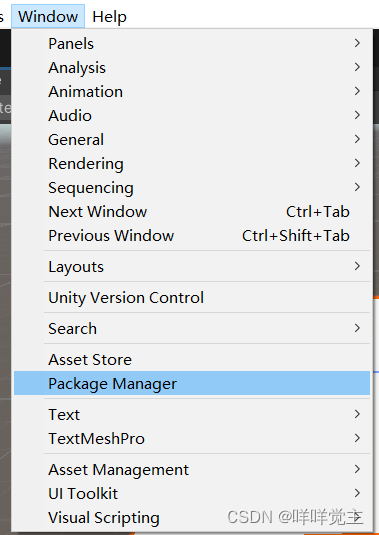

        在Unity的编辑栏中选择Windos（窗口）-PackageManager（包管理系统）

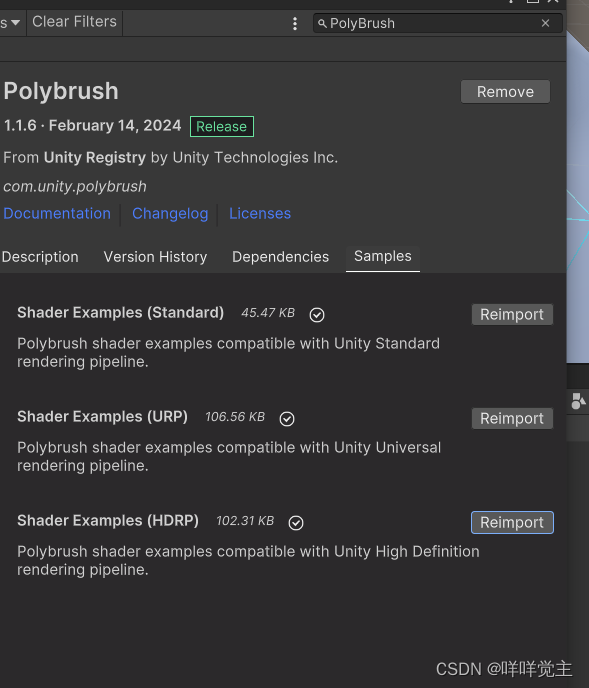

        选中UnityRegistry（Unity注册表）后，在右上角搜索栏搜索PloyBrush后Install安装即可

顺便，如果你不知道下面这些都是干什么的，那就全部安装好就行了

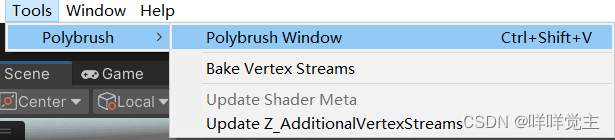

你会发现编辑栏出现Tools（工具）菜单

Polybruch Window（Polybruch窗口）是实时编辑模型网格，雕刻，顶点等数据

Bake Vertex Streams（烘焙顶点流）是永久编辑模型顶点颜色，纹理混合等数据

点击Polybrush Window会弹出一个窗口，拖拽Polybrush的英文文字到Inspector(检查窗口）旁以便更好的观察与使用（想拖哪拖哪）

2.创建一个你想编辑的对象

首先在Unity的Hieraychy（层级窗口）鼠标右键，选中3D Object(3D物体)->Plane(平台)

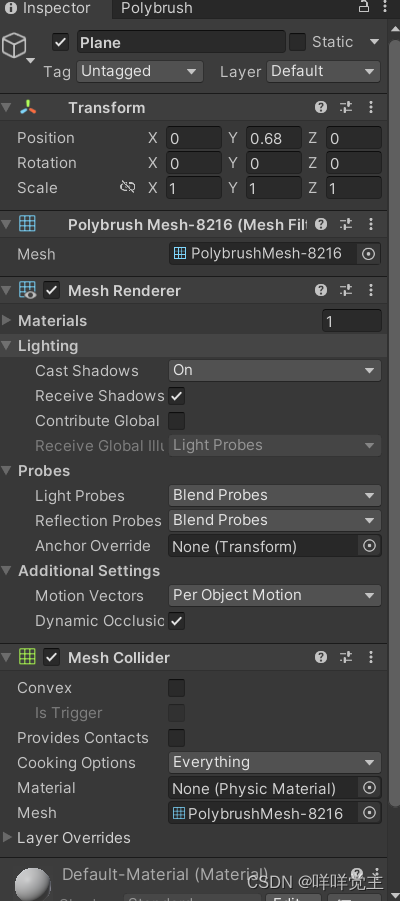

选中Plane后你可以在Inspector窗口中看到其所拥有的Component(组件)

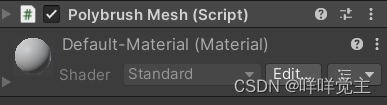

        当你用Polybrush任意一个功能在Plane上面操作的时候，都会立刻为你的对象创建一个Polybrush Mesh(polybruch网格)的脚本

        Polybrush Mesh组件能够捕获你对网格所做的每一个改变，这意味着Polybrush可以存储标准网格对象中未保存的额外数据

        现在你可以看到你的对象上有很多网格，我们编辑的就是这些网格的顶点！

3.功能介绍

Sculpt Mode(雕刻模式）

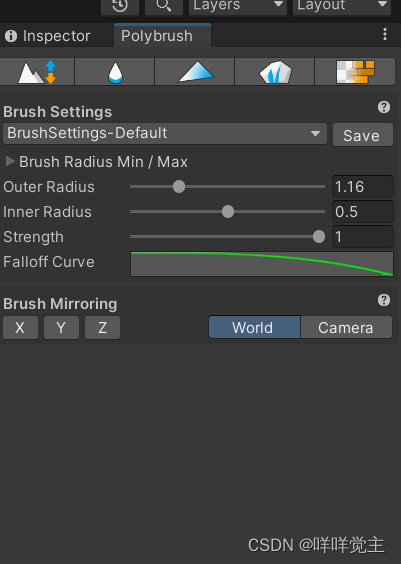

                                笔刷设置

说白了就是预设，你可以通过该模式切换你已经设置好的笔刷

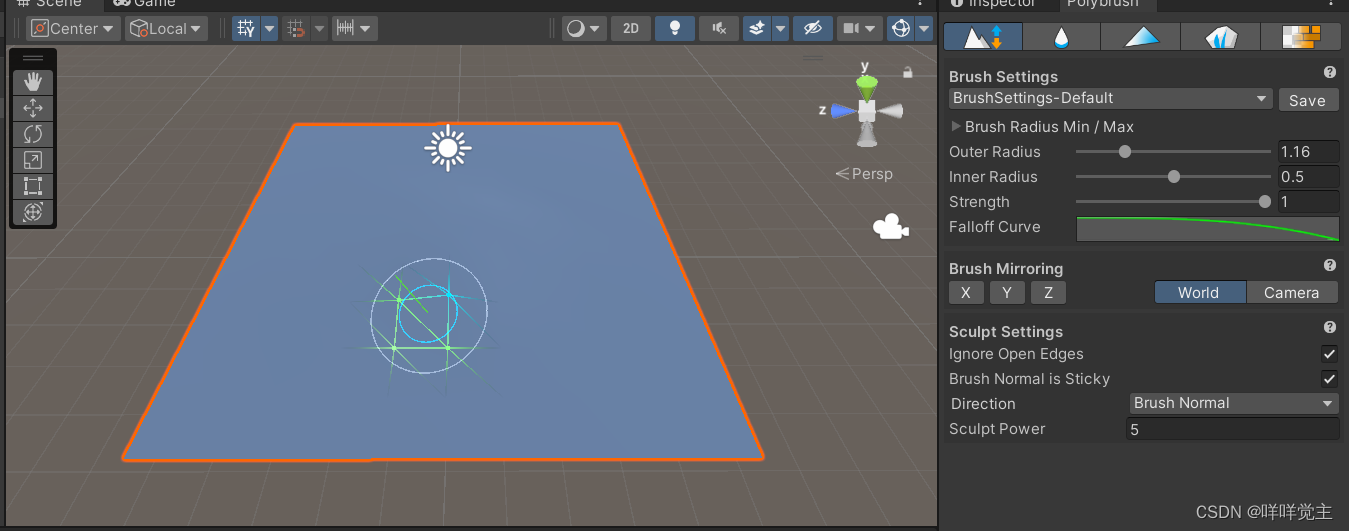

现在你可以点击sculpt mode以后在Sence窗口对你的plane对象进行修改

长按鼠标左键拖动或者shift＋长按鼠标左键拖动使地形凸出

ctrl+鼠标左键拖动使地形凹陷

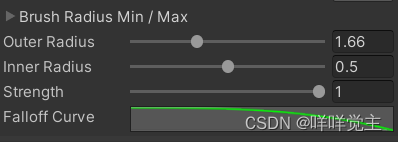

                                笔刷半径

Outer Radius(外径)：大圈的范围

Inner Radius(内径)：小蓝色圈的范围

Strength(强度)：影响笔刷雕刻效果的程度，就是让你的凹陷或凸出更快

   为什么要有内外径？

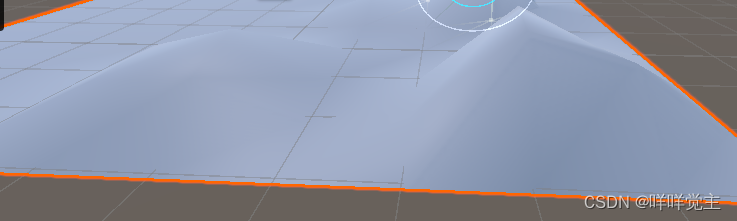

内径区域受到笔刷影响程度最大，外径就相对较小，所以就会出现一个平滑的效果，不然你也不想让你的小山长的跟个迪克一样，直来直去吧

Falloff Curve(衰减曲线)就是为了更好的的处理平滑效果的功能，官方预设了很多曲线，你也可以自己设置曲线，大家可以自己去试试

                                        镜像笔刷

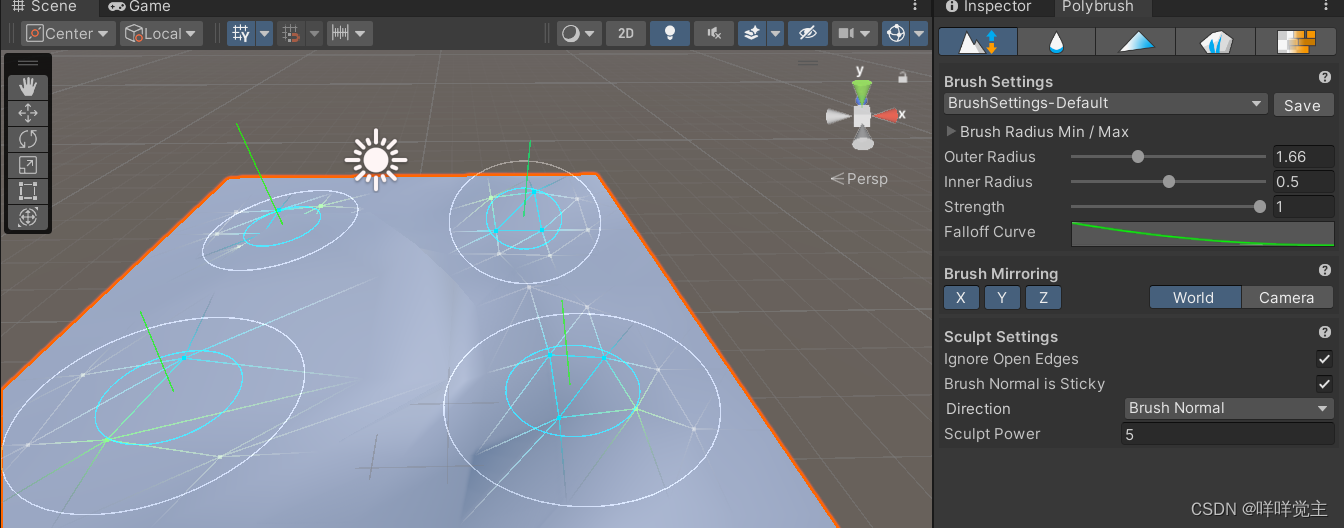

顾名思义，你可以镜像出来n个根据world世界坐标轴或者camera摄像机坐标轴镜像出来的笔刷，通常只需要选中world世界坐标轴即可

最多同时拥有四个，goddamm！

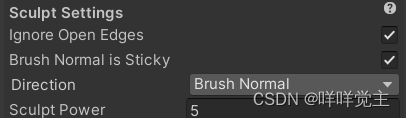

                                雕刻设置

        Ignore Open Edges(忽略开放边):让你的笔刷不影响边缘地区的顶点,通常是勾选上的

        Brush Normal is Sticky(刷子正常是粘性的):也就是看跟不跟你的笔刷

左边就是没勾选该选项，也就是实时根据你笔刷的方向走

右边是勾选了该选项，也就是一直向你笔刷最开始拉出来的方向走

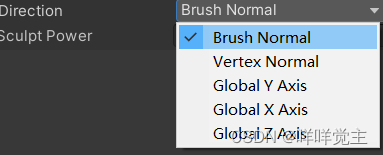

         Direction(顶点方向)，也就是你的笔刷要具体往哪个方向刷



      Sculpt Power（雕刻力度）



 该参数用于设置每帧推拉顶点的最大距离（通常以米为单位），与笔刷设置中的Strenth共同决定笔刷的强度

Smooth Mode(光滑模式)

用于描述平滑顶点位置之间的差异。与雕刻模式参数基本相同，所以不详细解释

Vertex Color(绘制颜色)

PS： 顶点颜色模式需要特殊的着色器才能工作。如果您无法在网格上绘制颜色，请将材质更改为 ProCore/Polybrush/Material/Standard Vertex Color，然后重试

就是你需要在Poly支持的画布上才能画画

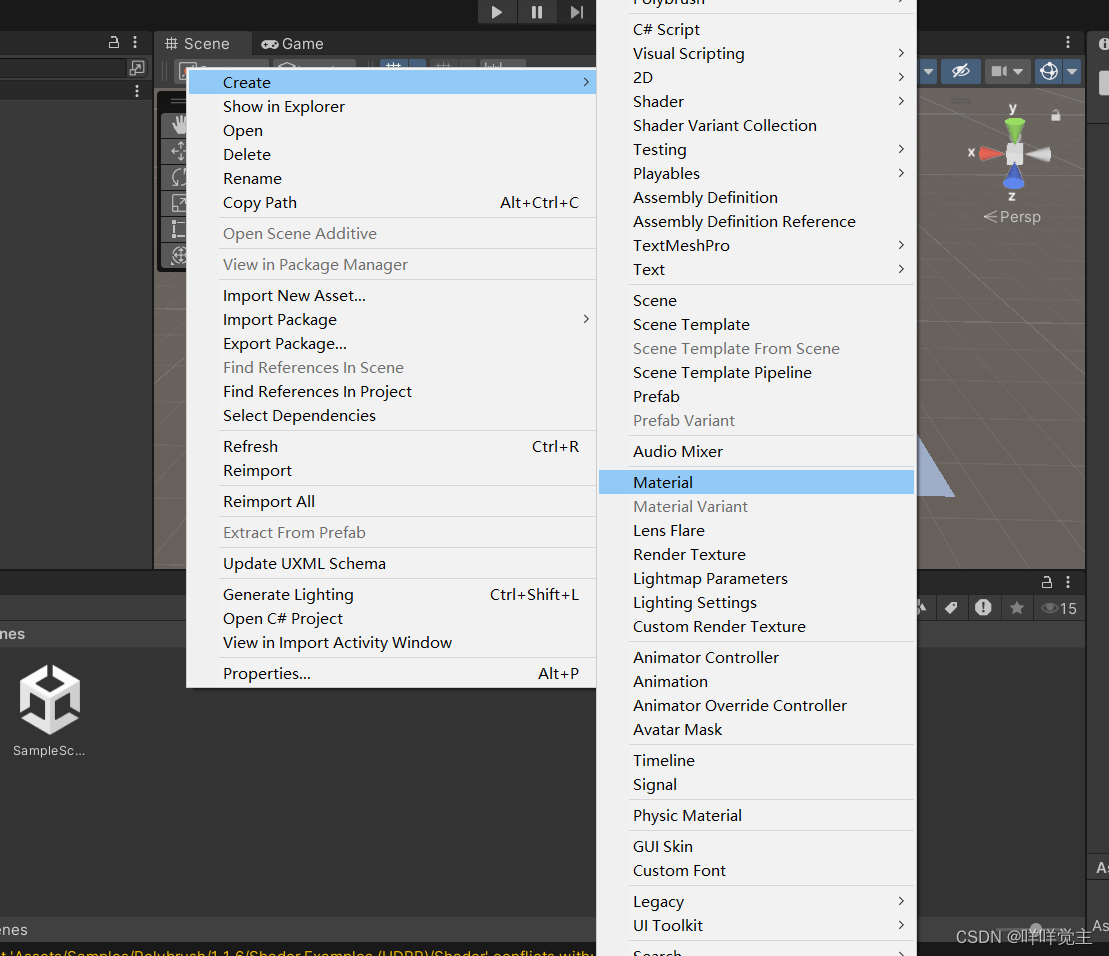

创建教程如下，在Project窗口里你想创建的文件夹下，创建一个material(材质)

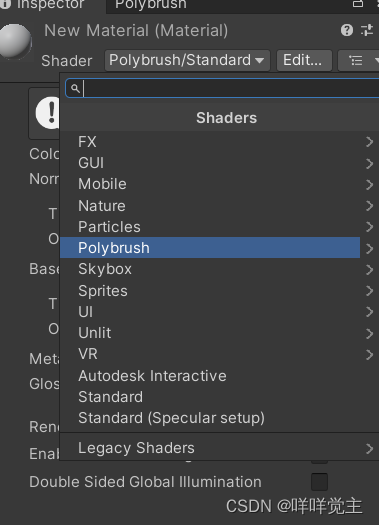

在shader上选择polybrush->standard Vertex color然后把这个材质拖给你的对象就可以编辑了

Prefab Plancement(预设体放置)

这边的内容其实也非常简单 详细可以看文档
