Altium Designer 入门基础教程（二）

本文章继续接着《Altium Designer 入门基础教程（一）》的内容往下介绍：

七、AD画板的整个流程步骤

A.新建project

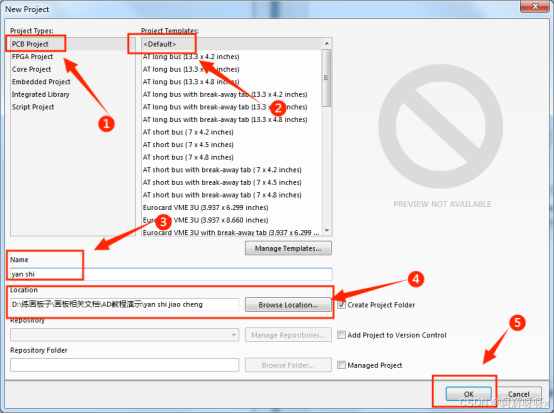

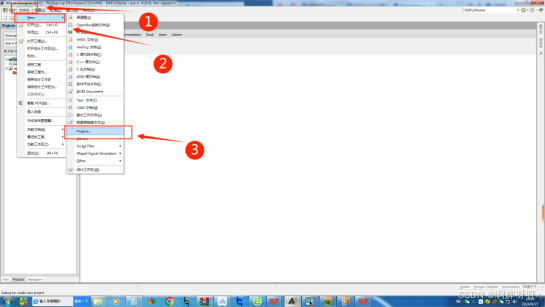

文件》new》PCB project》default》重命名工程》选择工程保存路径》OK即可。

新建好PCB项目后，Projects面板就会出现如下图所示的工程,我们可以往里面添加或新建原理图库文件、PCB库文件、原理图文件和pcb文件。

 B.新建原理图

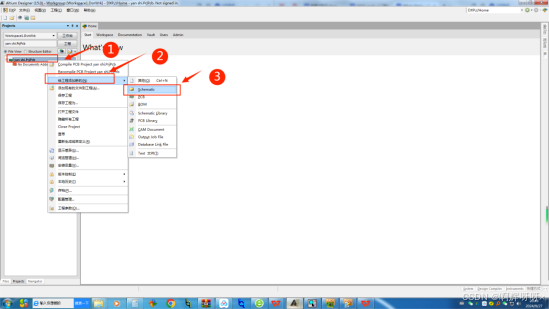

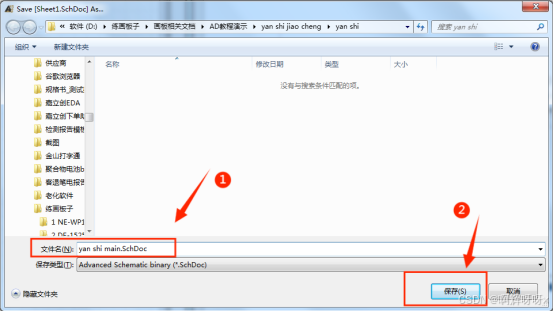

 Projects面板单击鼠标右键》给工程添加新的》Schematic》重命名原理图》保存

C.新建PCB

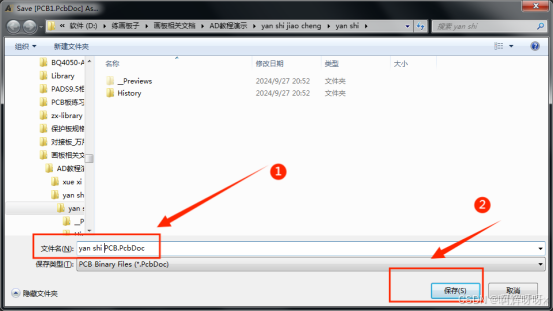

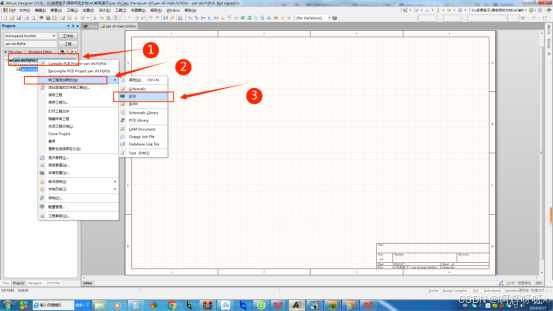

 Projects面板单击鼠标右键》给工程添加新的》PCB》鼠标左键单击PCB另存为》重命名PCB》保存

 D.新建原理图库

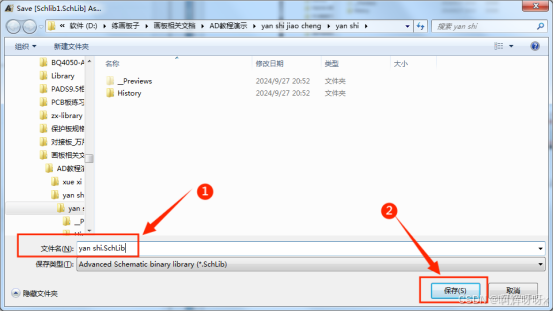

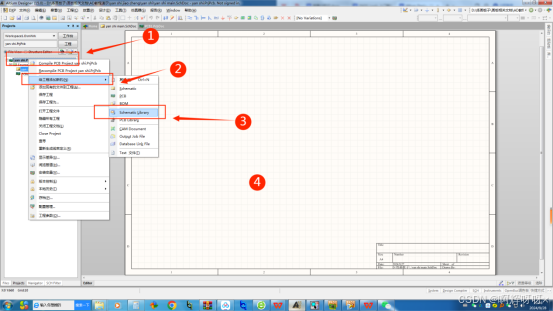

 Projects面板单击鼠标右键》给工程添加新的》Schematic Library》鼠标左键单击Schematic Library另存为》重命名》保存

 E.新建PCB封装库

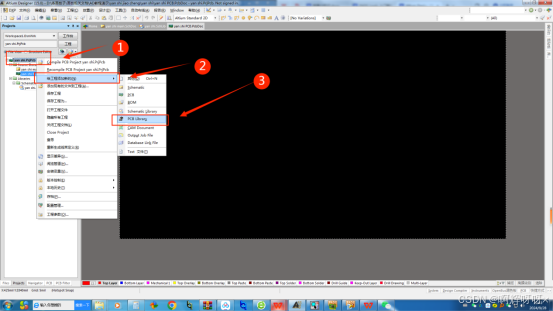

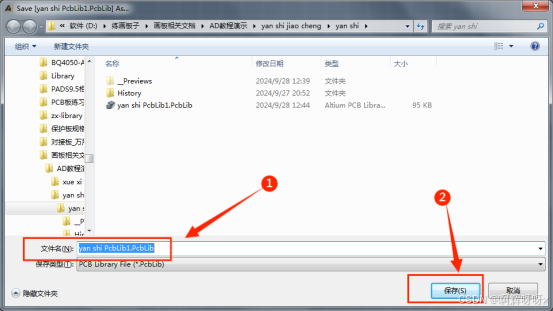

 Projects面板单击鼠标右键》给工程添加新的》PCB Library》鼠标左键单击PCB Library另存为》重命名》保存

至此，原理图、PCB、原理图库和PCB封装库我们都逐一创建完成，如下图所示：

   我们会看到”yan shi PrjPcb*”后面会有个”*”号，这说明我们整个PCB Projects 还没有保存，我们单击一下”yan shi PrjPcb*”再鼠标右键选择保存，后面的”*”号就会不显示了（原理图、PCB、原理图库和PCB库也是一样，有”*”号就代表此文件还没有保存，重新保存一下即可）。

 F.原理图的绘制

 在绘制原理图之前，我们需要把绘制原理图所需要的元器件先逐一绘制准备好。

a.元器件的绘制

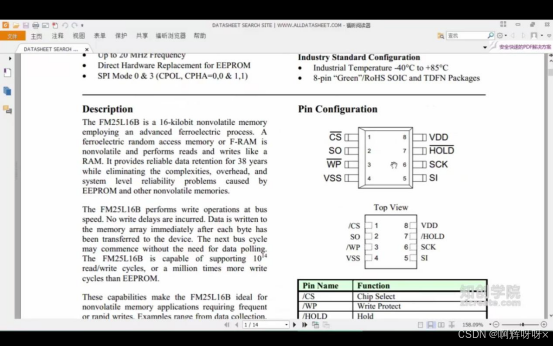

我们以FM25L16为例进行元器件的绘制，部分数据手册展示如下：

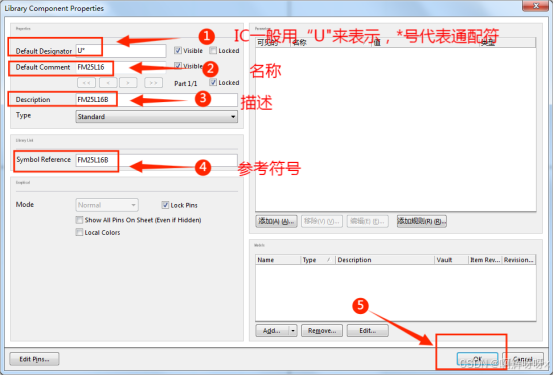

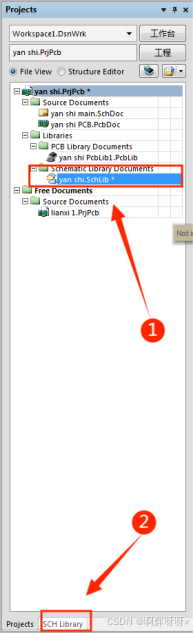

鼠标左键单击“yan shi SchLib”》鼠标左键单击SCH Library》软件会自动创建元器component_1》双击》设置相应的属性参数》OK》绘制元器件

FM25L16器件就被创建好，接下来是绘制这个器件的图形

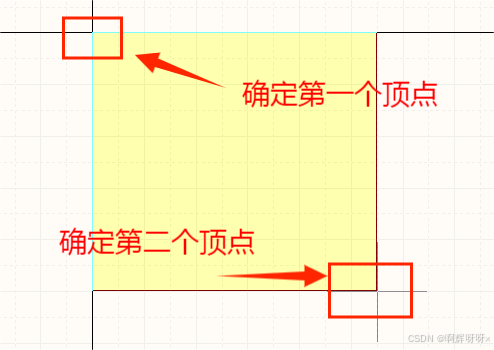

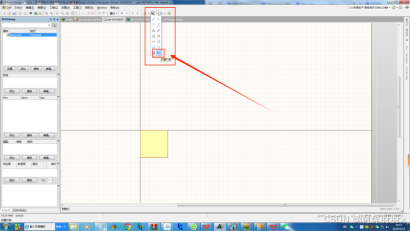

选择绘制元器件工具中的“放置矩形”，大体的绘制一个矩形，单击鼠标左键确定矩形的一个顶点，拖动鼠标在适当的位置再鼠标左键单击确定矩形的另外一个顶点绘制一个矩形。

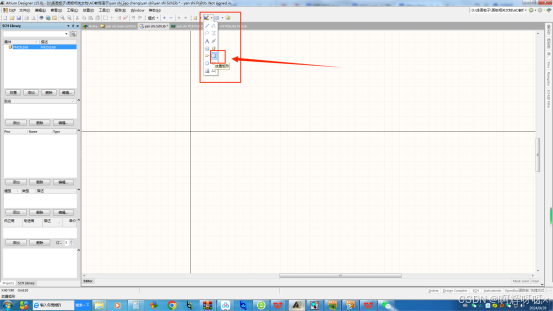

选择绘图工具栏的“放置引脚”进行管脚的添加

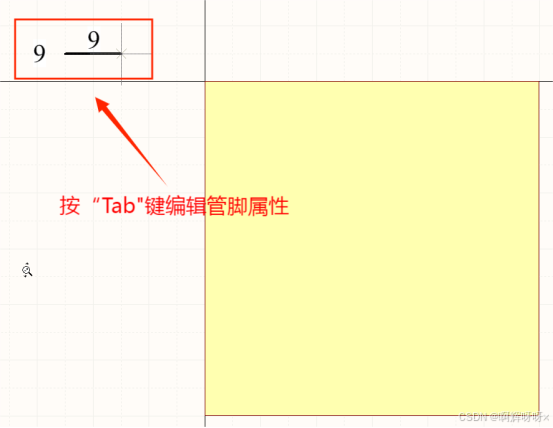

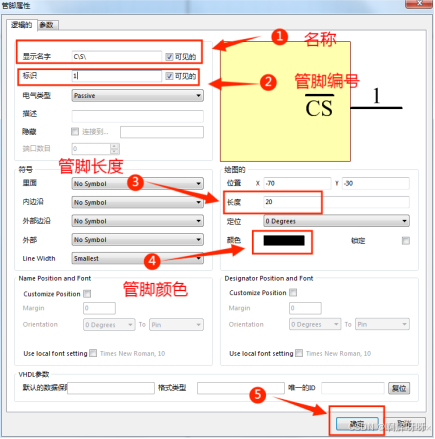

在放置管脚之前（管脚还附在鼠标上面的时候），按“Tab”键进入管脚属性编辑管脚

PS:绘制元器件时，对于带有上横线的管脚名称，则在输入管脚名称时需在每个字母后面带“\”号（如类似：“C\S\”）

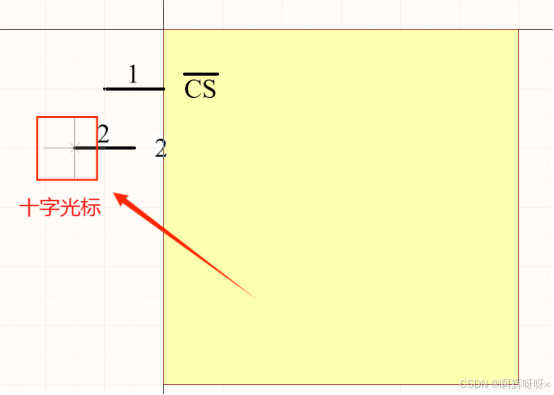

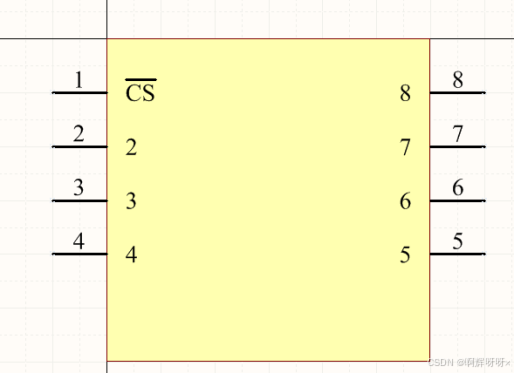

 放置管脚时，带电气性能的一端朝外（有十字光标的，按空格键旋转管脚），因为软件会按1的递增量往上增加管脚编号，我们可以全部放置好管脚再去逐个编辑管脚名称（双击鼠标左键进入编辑）即可。

绘制完成之后，稍微的调整一下使得看起来协调美观即可。选中矩形边框拖动鼠标可以进行调整，选中管脚可以拖动管脚移动。

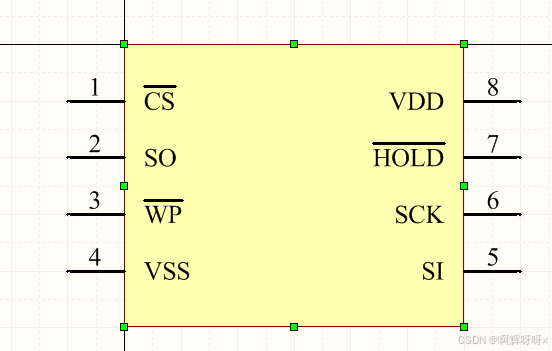

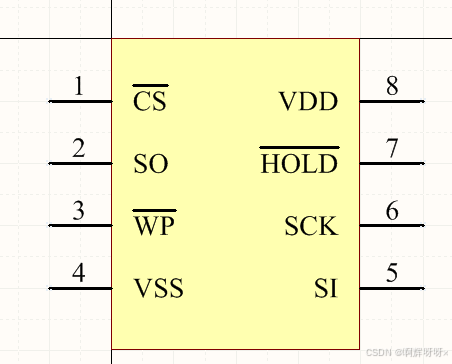

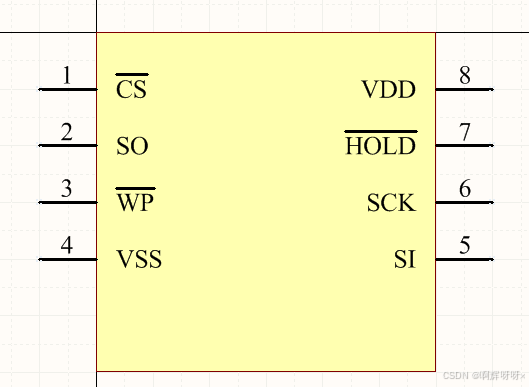

最终元器件绘制完成如下图所示：

有时候，一个元器件的管脚比较多，那我们可以把元器件做成分立器件（即把一个元器件拆分成part A、part B等多个部分），我们还是以FM25L16这个器件为例，具体操作如下：

添加新的元器件：

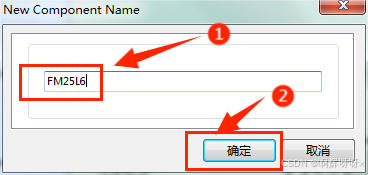

命名元器件：

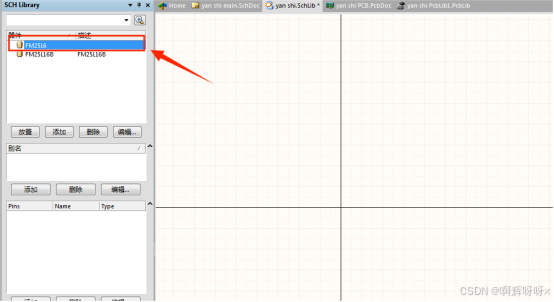

选择刚刚新建好的元器件进入它的绘制界面：

绘制方法与前面的一样，不一样的是我们把元器件拆分成part A 和part B两部分绘制，把电源管脚绘制成part A,其他管脚绘制成part B：

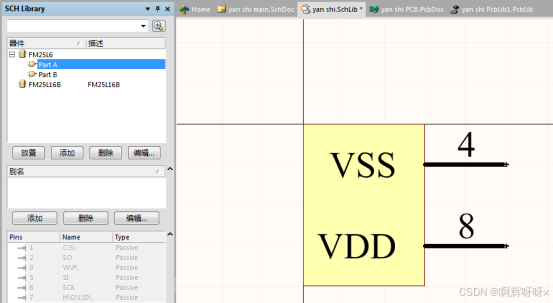

part A:

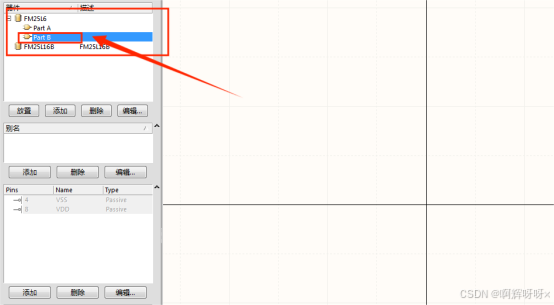

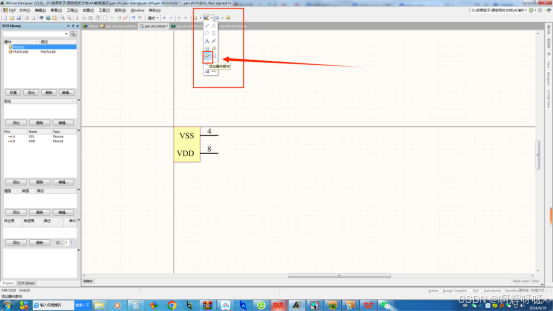

选择绘图工具栏的”添加器件部件”，添加part B部分

进入part B界面绘制器件：

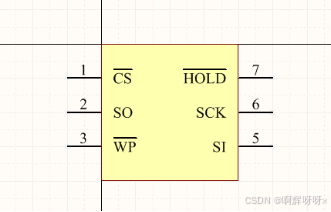

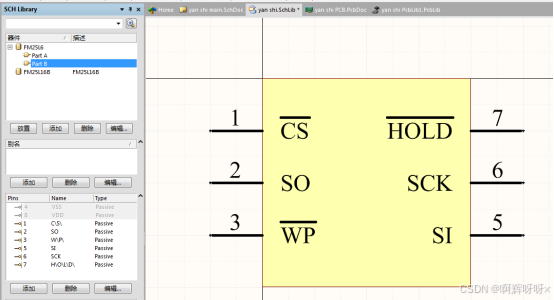

Part B:

至此，part A和part B部分绘制完成，如下图所示：

 b.库的管理

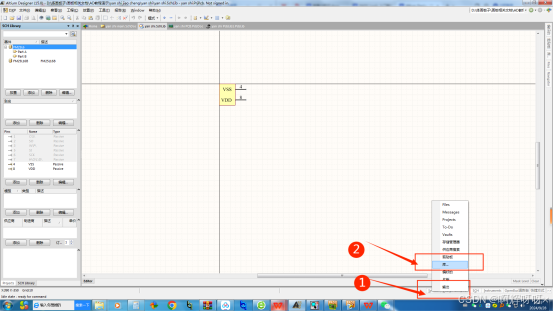

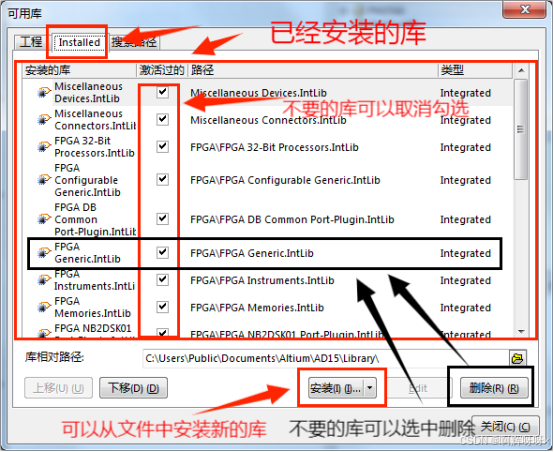

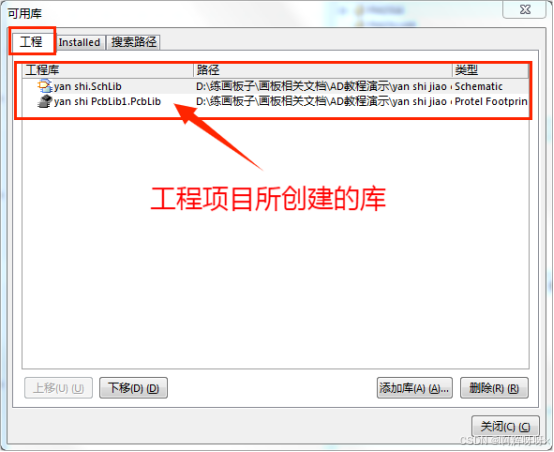

System》库，调出库面板。在库面板里，我们可以安装和删除原理图库、PCB封装库、集成库。

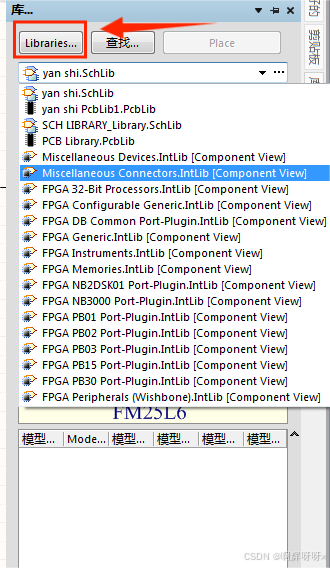

点左上角的Libraries,可以查看现有的库和管理现有的库

至此，AD新建相关工程文件（原理图、PCB、原理图库、PCB封装库）、原理图的绘制（元器件的绘制、库的管理）等内容已介绍完成。
