一.蜂鸣器的相关概念

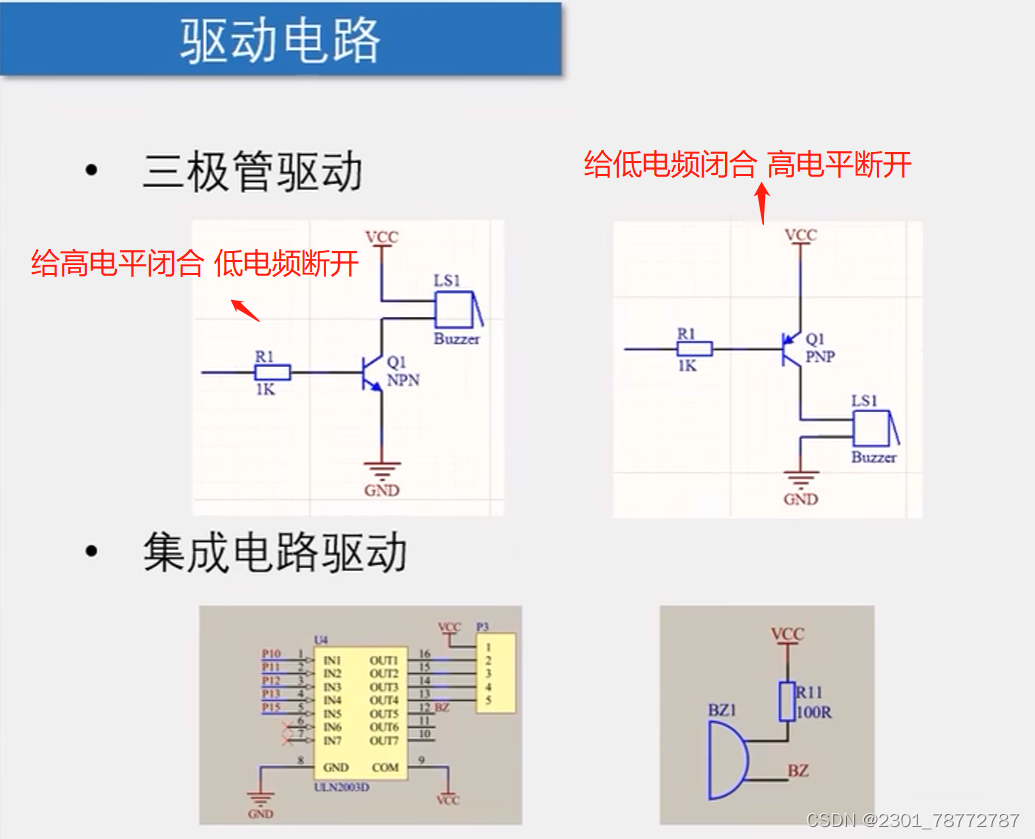

蜂鸣器的驱动电路

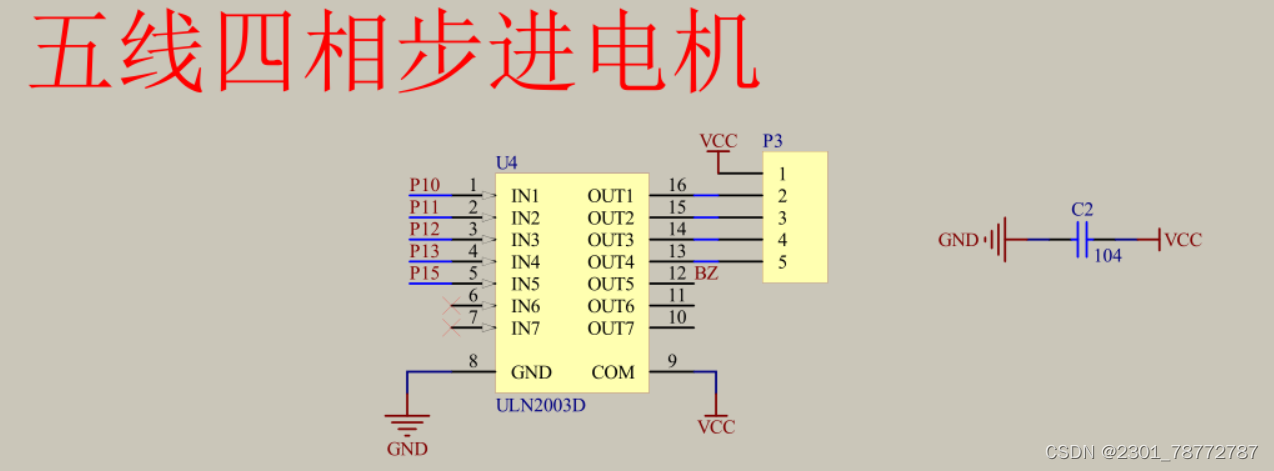

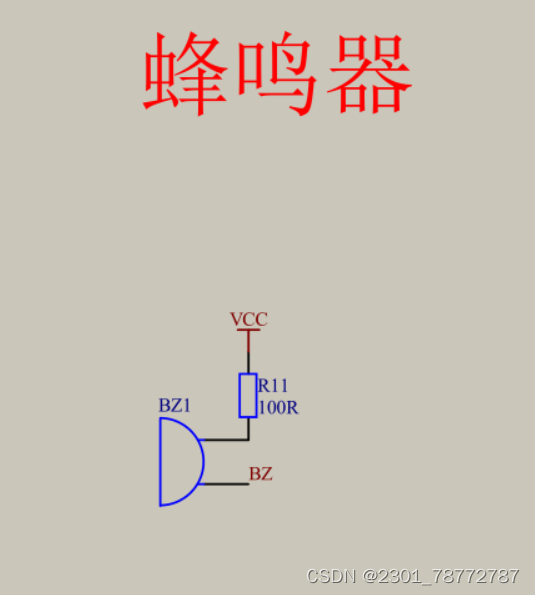

蜂鸣器引脚相应原理图

二.蜂鸣器的种类

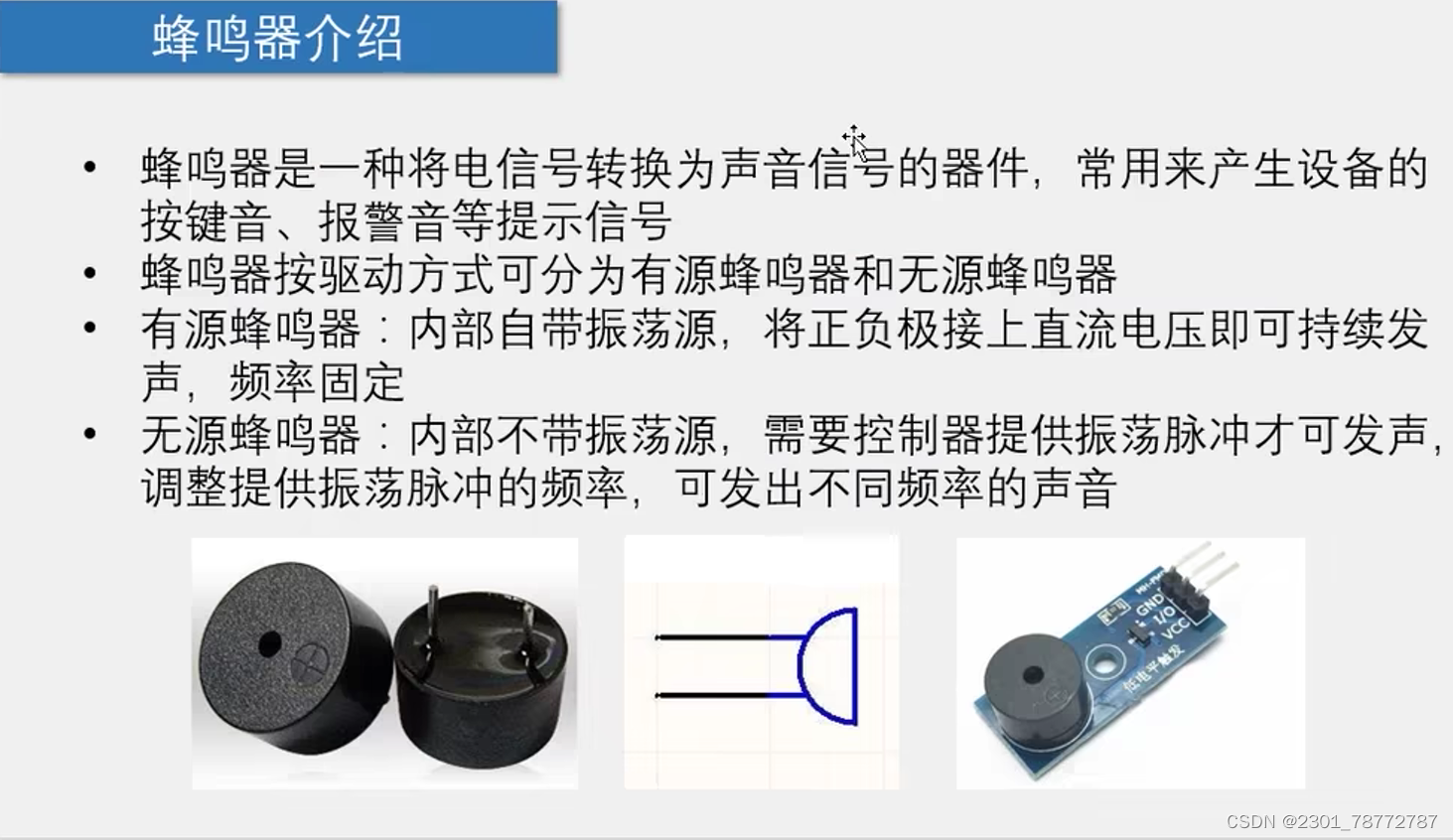

蜂鸣器分为有源蜂鸣器和无源蜂鸣器。有源蜂鸣器和无源蜂鸣器的区别：这里的“源”不是指电源。而是指震荡源。也就是说，有源蜂鸣器内部带震荡源，所以只要一通电就会叫。而无源内部不带震荡源，所以如果用直流信号无法令其鸣叫。必须用2K~5K的方波去驱动它。有源蜂鸣器往往比无源的贵，就是因为里面含有震荡电路。

三.相应代码

1.蜂鸣器播放提示音

此现象为按下独立按键数码管会出现对应数字及蜂鸣器会发出声响

(1).Buzzer.c

#include <REGX52.H>
#include <INTRINS.H>

//蜂鸣器端口：
sbit Buzzer=P1^5;

/**
  * @brief  蜂鸣器私有延时函数，延时500us
  * @param  无
  * @retval 无
  */
void Buzzer_Delay500us()		//@12.000MHz
{
	unsigned char i;

	_nop_();
	i = 247;
	while (--i);
}

/**
  * @brief  蜂鸣器发声
  * @param  ms 发声的时长，范围：0~32767
  * @retval 无
  */
void Buzzer_Time(unsigned int ms)
{
	unsigned int i;//i为翻转次数
	for(i=0;i<ms*2;i++)//for循环为0.5ms 而延时为整ms，所以需乘2
	{
		Buzzer=!Buzzer;//翻转并延长一段时间
		Buzzer_Delay500us();
	}
}

(2).Buzzer.h

#ifndef __BUZZER_H__
#define __BUZZER_H__

void Buzzer_Time(unsigned int ms);

#endif

(3)main.c

#include <REGX52.H>
#include "Delay.h"
#include "Key.h"
#include "Nixie.h"
#include "Buzzer.h"

unsigned char KeyNum;

void main()
{
	Nixie(1,0);
	while(1)
	{
		KeyNum=Key();
		if(KeyNum)
		{
			Buzzer_Time(100);//蜂鸣器发声时长为100ms
			Nixie(1,KeyNum);
		}
	}
}

2.蜂鸣器播放音乐

代码烧录后蜂鸣器会播放音乐这里选用的音乐是天空之城

#include <REGX52.H>
#include "Delay.h"
#include "Timer0.h"

//蜂鸣器端口定义
sbit Buzzer=P1^5;

//播放速度，值为四分音符的时长(ms)
#define SPEED	500

//音符与索引对应表，P：休止符，L：低音，M：中音，H：高音，下划线：升半音符号#
#define P	0
#define L1	1
#define L1_	2
#define L2	3
#define L2_	4
#define L3	5
#define L4	6
#define L4_	7
#define L5	8
#define L5_	9
#define L6	10
#define L6_	11
#define L7	12
#define M1	13
#define M1_	14
#define M2	15
#define M2_	16
#define M3	17
#define M4	18
#define M4_	19
#define M5	20
#define M5_	21
#define M6	22
#define M6_	23
#define M7	24
#define H1	25
#define H1_	26
#define H2	27
#define H2_	28
#define H3	29
#define H4	30
#define H4_	31
#define H5	32
#define H5_	33
#define H6	34
#define H6_	35
#define H7	36

//索引与频率对照表
unsigned int FreqTable[]={
	0,
	63628,63731,63835,63928,64021,64103,64185,64260,64331,64400,64463,64528,
	64580,64633,64684,64732,64777,64820,64860,64898,64934,64968,65000,65030,
	65058,65085,65110,65134,65157,65178,65198,65217,65235,65252,65268,65283,
};

//乐谱
unsigned char code Music[]={
	//音符,时值（这里加code是将此部分存入单片机中的ROM 因为RAM部分只有512个字节）

	//1
	P,	4,
	P,	4,
	P,	4,
	M6,	2,
	M7,	2,

	H1,	4+2,
	M7,	2,
	H1,	4,
	H3,	4,

	M7,	4+4+4,
	M3,	2,
	M3,	2,

	//2
	M6,	4+2,
	M5,	2,
	M6, 4,
	H1,	4,

	M5,	4+4+4,
	M3,	4,

	M4,	4+2,
	M3,	2,
	M4,	4,
	H1,	4,

	//3
	M3,	4+4,
	P,	2,
	H1,	2,
	H1,	2,
	H1,	2,

	M7,	4+2,
	M4_,2,
	M4_,4,
	M7,	4,

	M7,	8,
	P,	4,
	M6,	2,
	M7,	2,

	//4
	H1,	4+2,
	M7,	2,
	H1,	4,
	H3,	4,

	M7,	4+4+4,
	M3,	2,
	M3,	2,

	M6,	4+2,
	M5,	2,
	M6, 4,
	H1,	4,

	//5
	M5,	4+4+4,
	M2,	2,
	M3,	2,

	M4,	4,
	H1,	2,
	M7,	2+2,
	H1,	2+4,

	H2,	2,
	H2,	2,
	H3,	2,
	H1,	2+4+4,

	//6
	H1,	2,
	M7,	2,
	M6,	2,
	M6,	2,
	M7,	4,
	M5_,4,


	M6,	4+4+4,
	H1,	2,
	H2,	2,

	H3,	4+2,
	H2,	2,
	H3,	4,
	H5,	4,

	//7
	H2,	4+4+4,
	M5,	2,
	M5,	2,

	H1,	4+2,
	M7,	2,
	H1,	4,
	H3,	4,

	H3,	4+4+4+4,

	//8
	M6,	2,
	M7,	2,
	H1,	4,
	M7,	4,
	H2,	2,
	H2,	2,

	H1,	4+2,
	M5,	2+4+4,

	H4,	4,
	H3,	4,
	H3,	4,
	H1,	4,

	//9
	H3,	4+4+4,
	H3,	4,

	H6,	4+4,
	H5,	4,
	H5,	4,

	H3,	2,
	H2,	2,
	H1,	4+4,
	P,	2,
	H1,	2,

	//10
	H2,	4,
	H1,	2,
	H2,	2,
	H2,	4,
	H5,	4,

	H3,	4+4+4,
	H3,	4,

	H6,	4+4,
	H5,	4+4,

	//11
	H3,	2,
	H2,	2,
	H1,	4+4,
	P,	2,
	H1,	2,

	H2,	4,
	H1,	2,
	H2,	2+4,
	M7,	4,

	M6,	4+4+4,
	P,	4,

	0xFF	//终止标志
};

unsigned char FreqSelect,MusicSelect;

void main()
{
	Timer0Init();
	while(1)
	{
		if(Music[MusicSelect]!=0xFF)	//如果不是停止标志位
		{
			FreqSelect=Music[MusicSelect];	//选择音符对应的频率
			MusicSelect++;
			Delay(SPEED/4*Music[MusicSelect]);	//选择音符对应的时值
			MusicSelect++;
			TR0=0;
			Delay(5);	//音符间短暂停顿
			TR0=1;
		}
		else	//如果是停止标志位
		{
			TR0=0;//关闭定时器
			while(1);
		}
	}
}

void Timer0_Routine() interrupt 1
{
	if(FreqTable[FreqSelect])	//如果不是休止符
	{
		/*取对应频率值的重装载值到定时器*/
		TL0 = FreqTable[FreqSelect]%256;		//设置定时初值
		TH0 = FreqTable[FreqSelect]/256;		//设置定时初值
		Buzzer=!Buzzer;	//翻转蜂鸣器IO口
	}
}
