【STM32学习】基于I2C协议的OLED显示(利用U8G2库)

芝士不会写代码

已于 2024-06-24 03:18:17 修改

阅读量620

点赞数 24

文章标签： stm32 学习嵌入式硬件

于 2024-06-24 00:09:02 首次发布

本文链接：https://blog.csdn.net/2301_78895982/article/details/139897657

版权

4.1.1CubexMX配置：1、SYS配置：Debug选择Serial Wire（否则芯片可能自锁）

4.2.3将精简后的U8g2库添加至Keil

一、I2C协议、时序协议

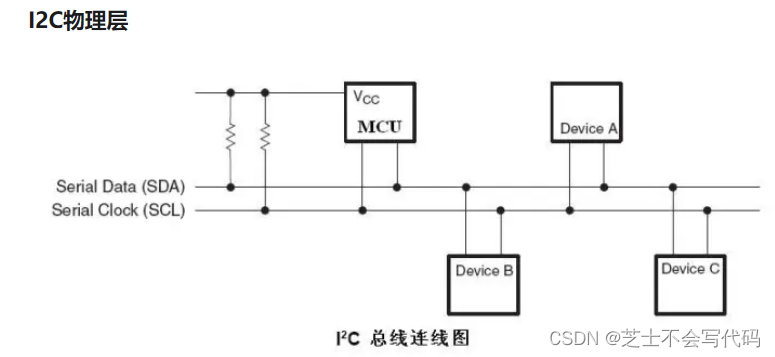

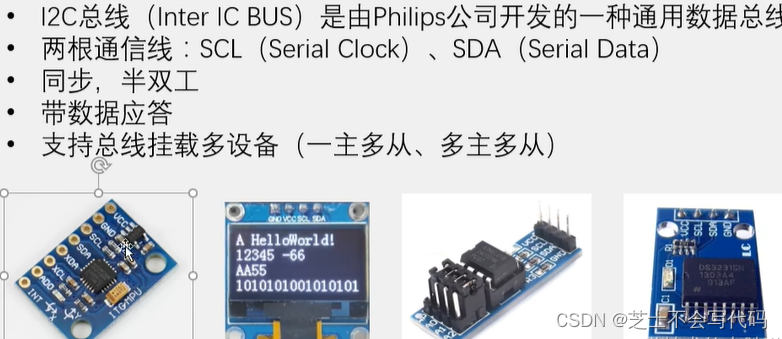

1.1 I2C协议：

I2C（Inter-Integrated Circuit）是一种串行通信协议，用于连接低速外设，例如传感器、EEPROM、实时时钟等。它由Philips（现在的NXP半导体）开发，现在已成为行业标准，特点如下：

双线制： I2C使用两根线进行通信：
- SDA（Serial Data Line）： 用于传输数据。
- SCL（Serial Clock Line）： 时钟线，用于同步数据传输。
主从架构： I2C设备可以分为主设备（通常是微控制器或处理器）和从设备（外围设备）。主设备负责发起通信和生成时钟信号，从设备响应主设备的命令。
地址传输： 每个从设备都有一个唯一的7位或10位地址，主设备通过这个地址来选择与哪个从设备通信。
数据传输： 数据通过SDA线传输，每个数据字节都由8位组成，每个字节传输后都会由主设备发送一个应答位（ACK）。
时序： I2C的时序是其关键特征，包括时钟频率、数据传输顺序、起始和停止条件等。时序的正确性决定了通信的可靠性和稳定性。

1.2时序协议：

时序协议指的是确保I2C通信中时序关系正确的规则和标准。它包括：

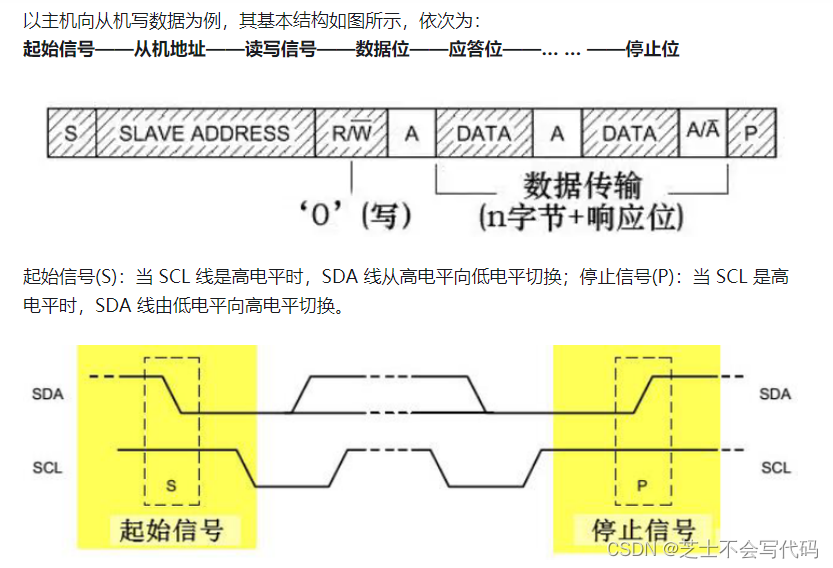

起始条件（Start Condition）： 主设备发出的信号，标志着通信的开始，即SDA从高电平切换到低电平时，SCL处于高电平状态。
停止条件（Stop Condition）： 主设备发出的信号，表示通信的结束，即SDA从低电平切换到高电平时，SCL处于高电平状态。
数据传输的时钟频率： 由主设备控制，通常能达到100 kHz、400 kHz甚至更高的速率，取决于设备的支持和电路的设计。
数据位的传输顺序： 每个数据字节的传输顺序由主设备决定，可以是最高位先传输或最低位先传输。

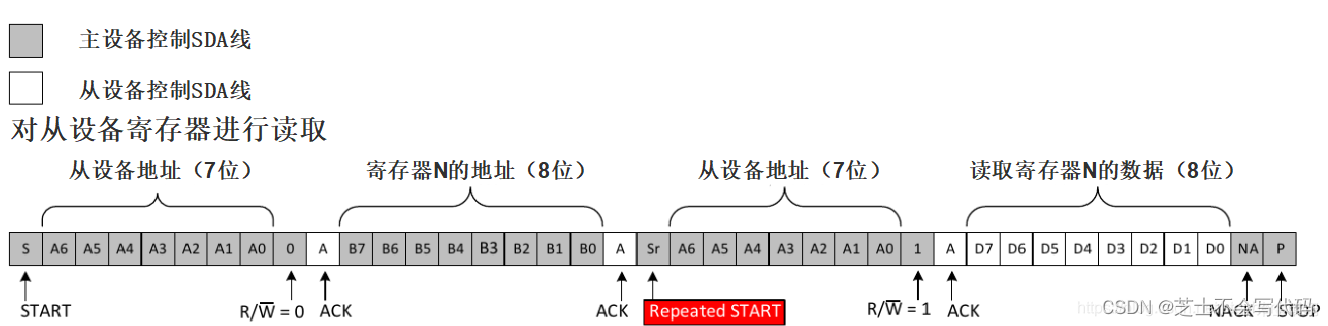

应答位（ACK）： 每个数据字节传输结束后，接收设备发送一个应答位，表示是否成功接收数据

应用和实现：

嵌入式系统： I2C广泛应用于嵌入式系统中的传感器、存储器、显示屏等外设的连接。
时序分析和调试： 对I2C通信进行时序分析可以帮助调试和优化系统的稳定性和性能。
电路设计： 设计者必须确保电路满足I2C的时序要求，以避免通信失败或不可预测的行为。

二、OLED原理

OLED（Organic Light-Emitting Diode），又称为有机电激光显示、有机发光半导体（Organic Electroluminescence Display，OLED）。OLED属于一种电流型的有机发光器件，是通过载流子的注入和复合而致发光的现象，发光强度与注入的电流成正比。OLED在电场的作用下，阳极产生的空穴和阴极产生的电子就会发生移动，分别向空穴传输层和电子传输层注入，迁移到发光层。当二者在发光层相遇时，产生能量激子，从而激发发光分子最终产生可见光。

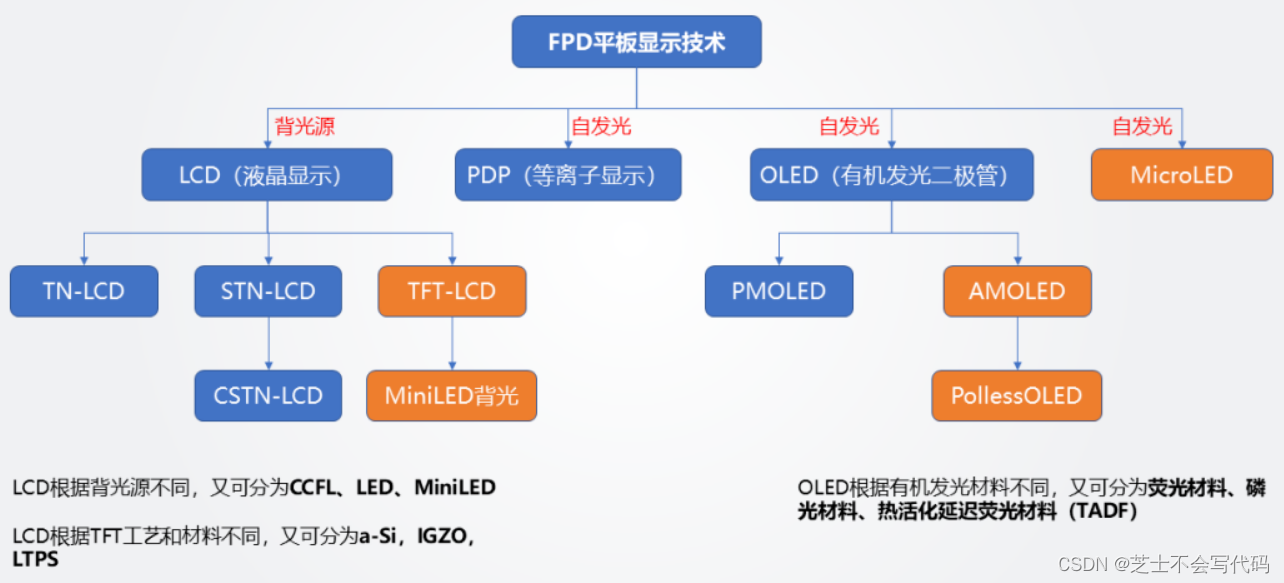

2.1主流显示面板技术

2.2OLED发光原理：

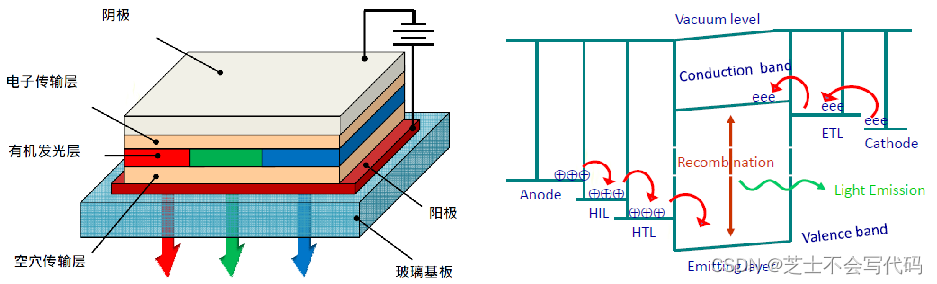

外界电场驱动-->载流子的注入（电子和空穴分别由阴极和阳极注入到有机电子传输层和空穴层）-->载流子传输（在各自的传输层传输，向发光层靠近）-->产生激子（在有机发光层，电子和空穴复合生成激子）-->辐射发光（激子辐射跃迁回到基态并发光，光从透明阳极和衬底发出）

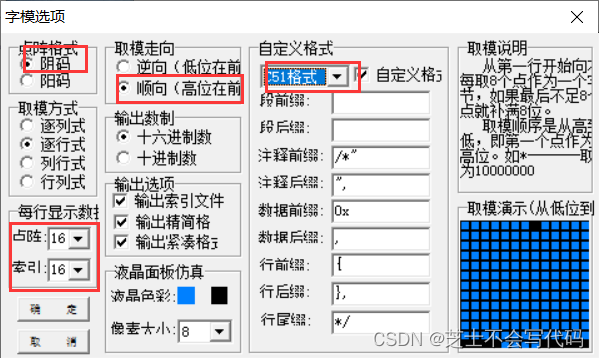

2.3汉字点阵显示原理

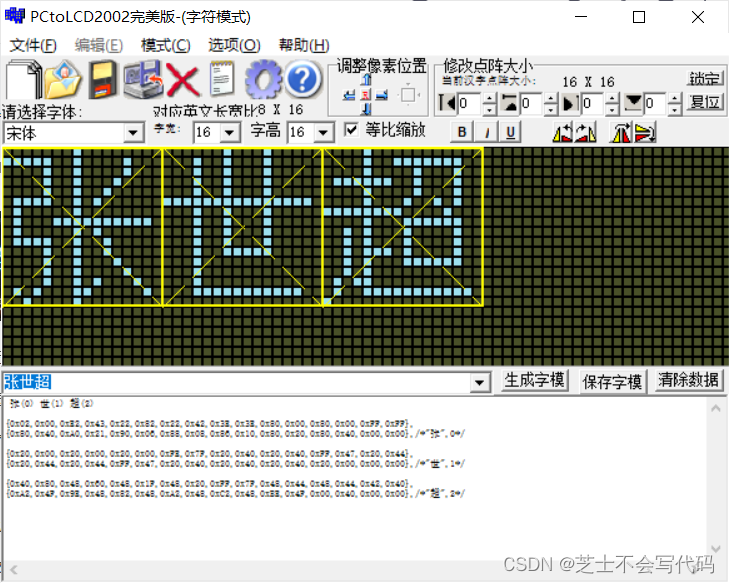

汉字点阵显示原理：

汉字点阵显示是一种基于像素阵列的方式，将每个汉字表示为一个二维的点阵图形。

基本思想：
- 点阵数组： 汉字的每个笔画或部首都被编码为一个固定大小的点阵，通常是8x16、16x16等像素。
- 像素点亮： 根据点阵中每个像素的状态（通常是0或1），控制像素点的发光或关闭，从而显示出汉字的形状。
实现方法：
- 存储汉字库： 在显示设备中存储一套汉字的点阵数据，每个汉字对应一个唯一的点阵数组。
- 扫描显示： 当需要显示一个汉字时，通过显示控制器将汉字的点阵数据发送到对应的像素阵列，控制每个像素点的亮度或灭状态。
优点：
- 灵活性： 可以通过更新点阵数据库实现显示不同风格和大小的汉字。
- 节省空间： 点阵显示只需存储每个汉字的点阵数据，比存储大量位图图像更为节省空间。

三、U8G2

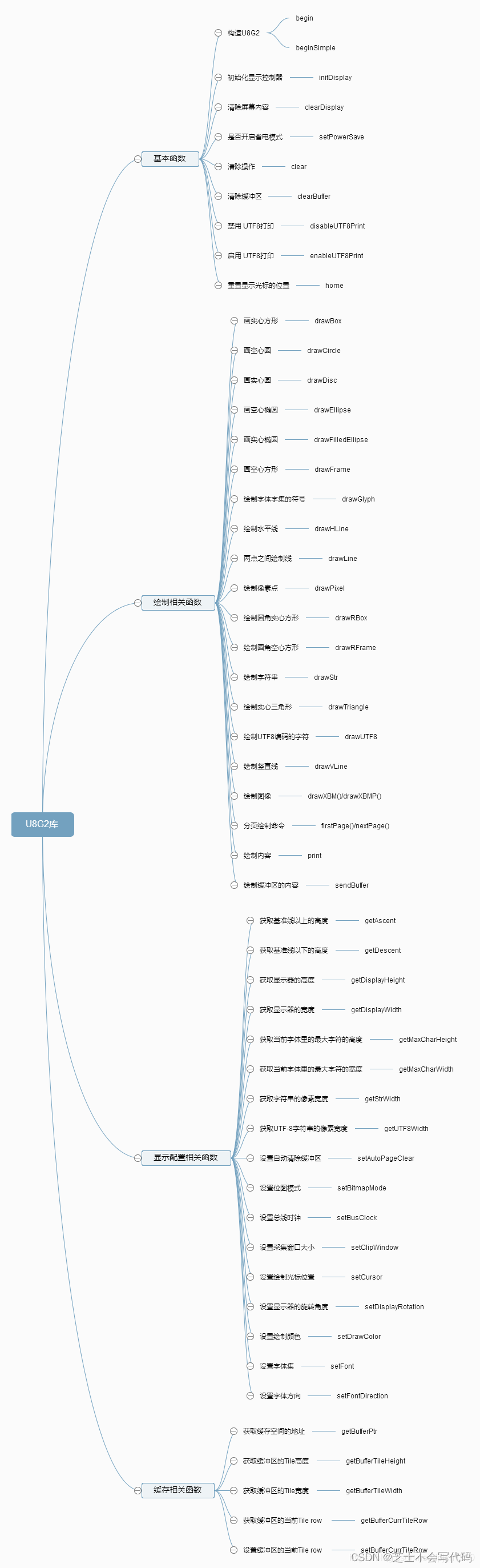

U8G2 是一个用于嵌入式设备的强大的图形库，特别是针对单色和彩色 OLED 显示屏。它提供了广泛的功能和灵活性，使开发者能够轻松地控制和管理这些显示屏。

主要特点和功能：

支持的显示屏类型：
- OLED 显示屏： U8G2 支持各种单色和彩色 OLED 显示屏，包括不同的分辨率和尺寸。
- LCD 显示屏： 一些版本的 U8G2 也支持某些类型的 LCD 显示屏。
驱动控制：
- 硬件支持： U8G2 可以通过不同的硬件接口（如 I2C、SPI）连接到微控制器。
- 软件实现： 它提供了软件模拟的驱动器，使得即使在没有专用硬件接口的情况下也可以进行模拟开发和测试。
字体和图形支持：
- 内置字体： U8G2 包含了多种字体，可以满足不同大小和风格的需求。
- 自定义字体： 开发者可以添加和使用自定义的字体，以适应特定的应用需求。
- 图形绘制： 支持直线、矩形、圆形、位图等基本图形绘制功能，方便用户进行界面设计和元素展示。
操作简便性：
- API 设计： U8G2 的 API 设计简单直观，易于使用和理解。
- 功能丰富： 提供了丰富的功能集合，如滚动显示、页式显示等，以便有效地管理显示内容。
社区支持和文档：
- 开源项目： U8G2 是一个开源项目，其代码和文档在 GitHub 上公开维护。
- 文档和示例： 提供了详细的文档和示例代码，帮助开发者快速上手和解决问题。

四、代码移植

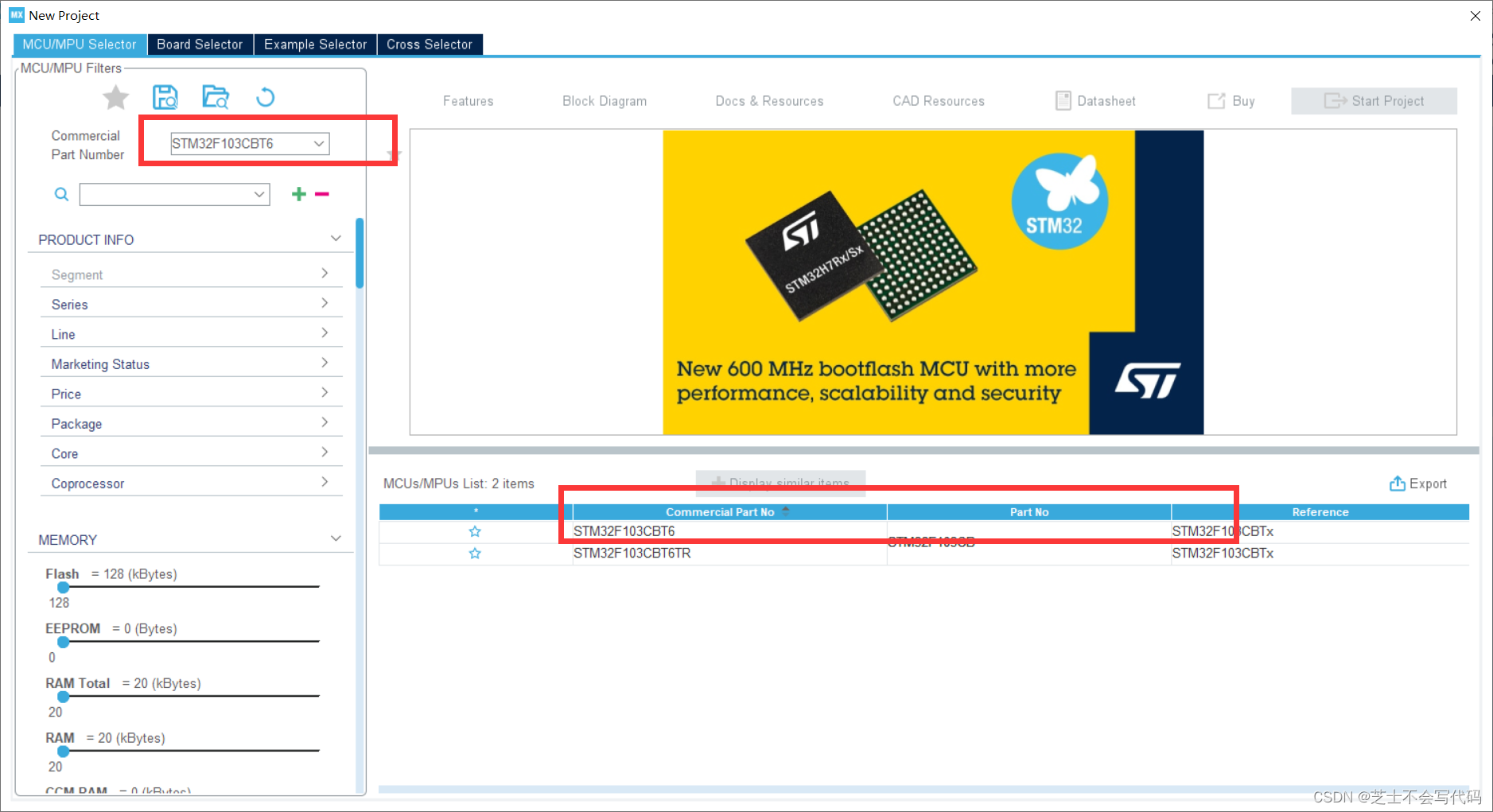

4.1创建工程（HAL库）：

利用HAL库创建，创建文件，选择芯片；

4.1.1CubexMX配置：

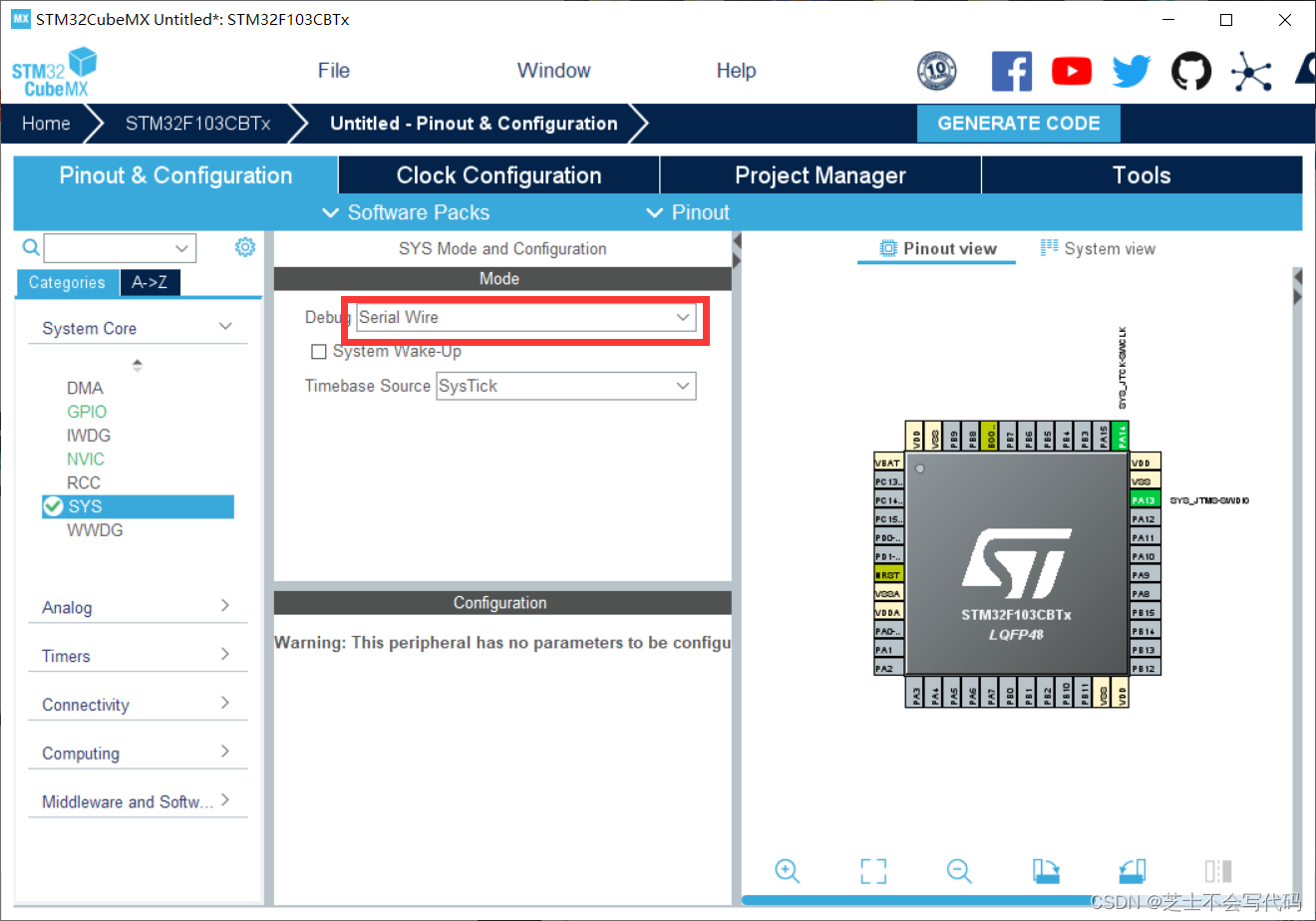

1、SYS配置：Debug选择Serial Wire（否则芯片可能自锁）

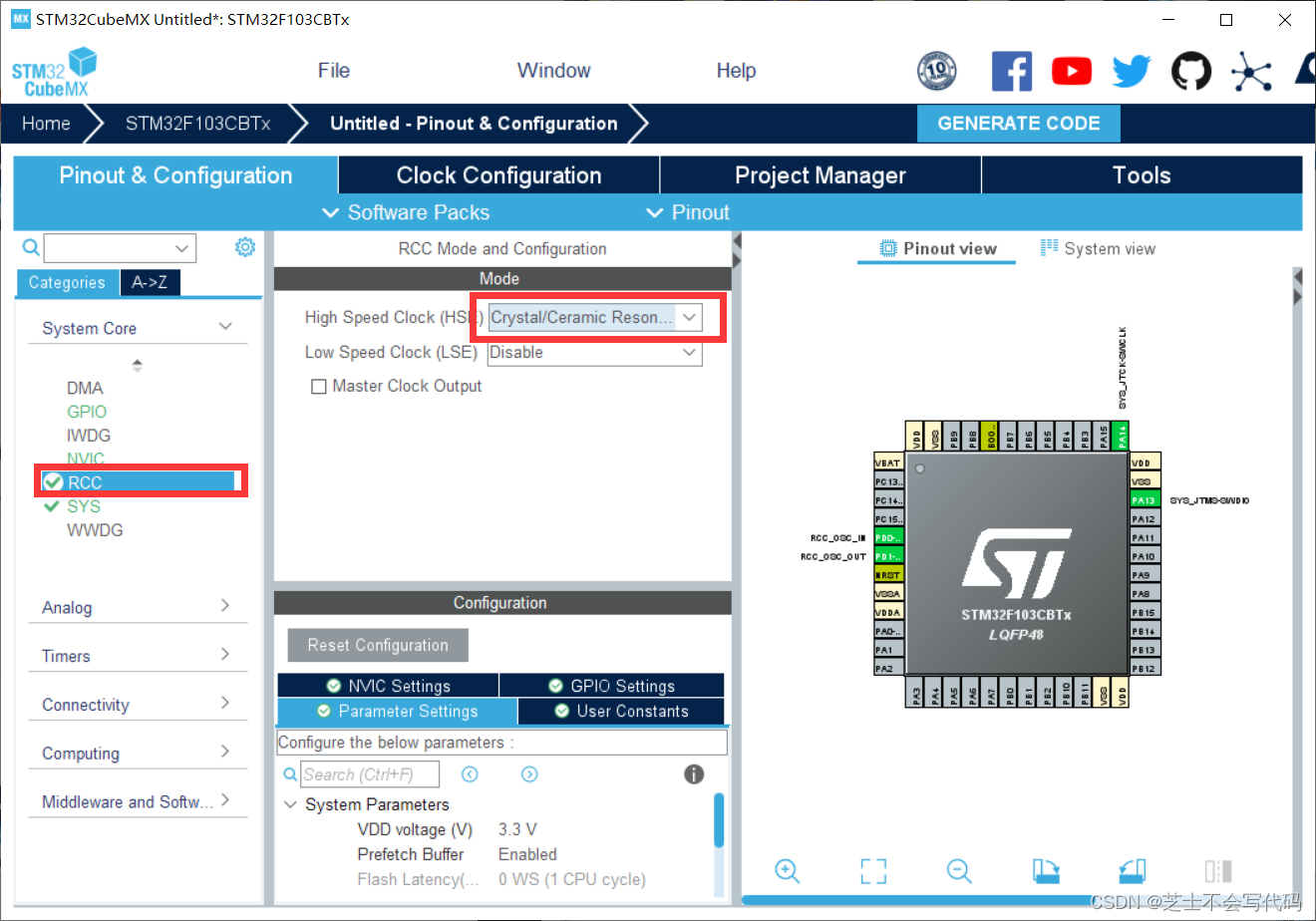

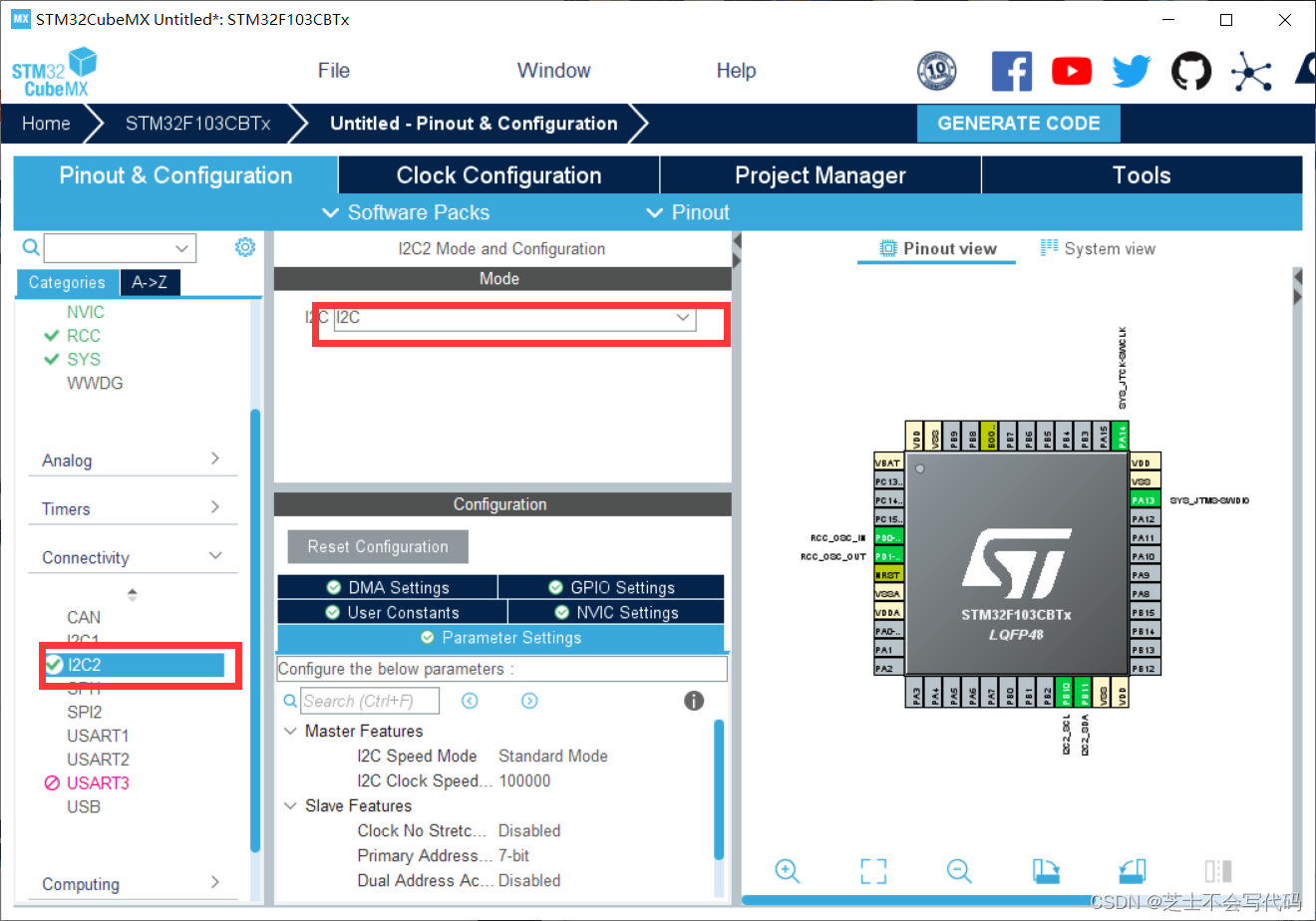

2、RCC配置：选择外部高速晶振

3、I2C配置：选择I2C2，Parameter Settings为默认即可

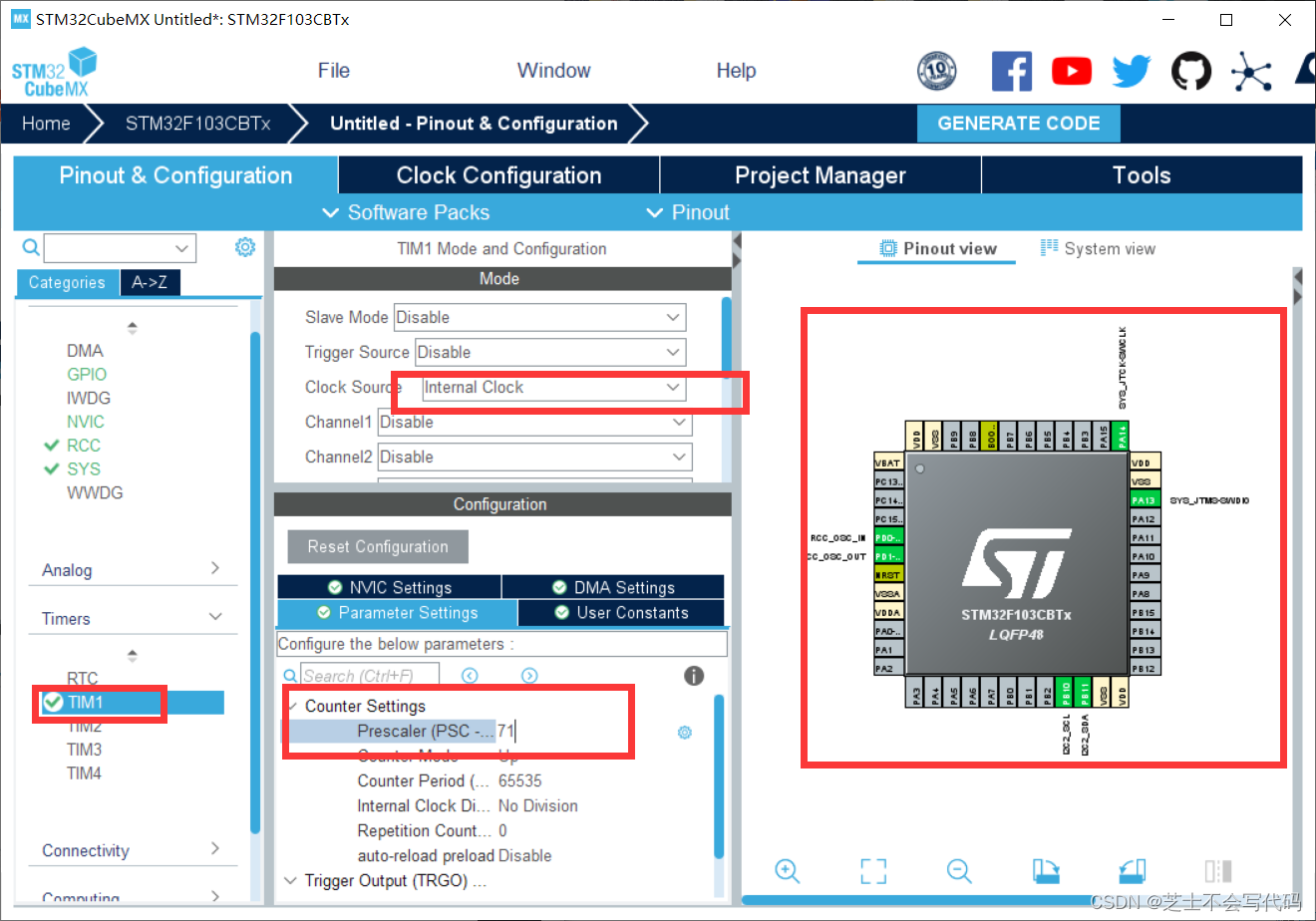

4、TIM1配置：U8g2图形库需要us级延迟推动（U8g2的心跳）

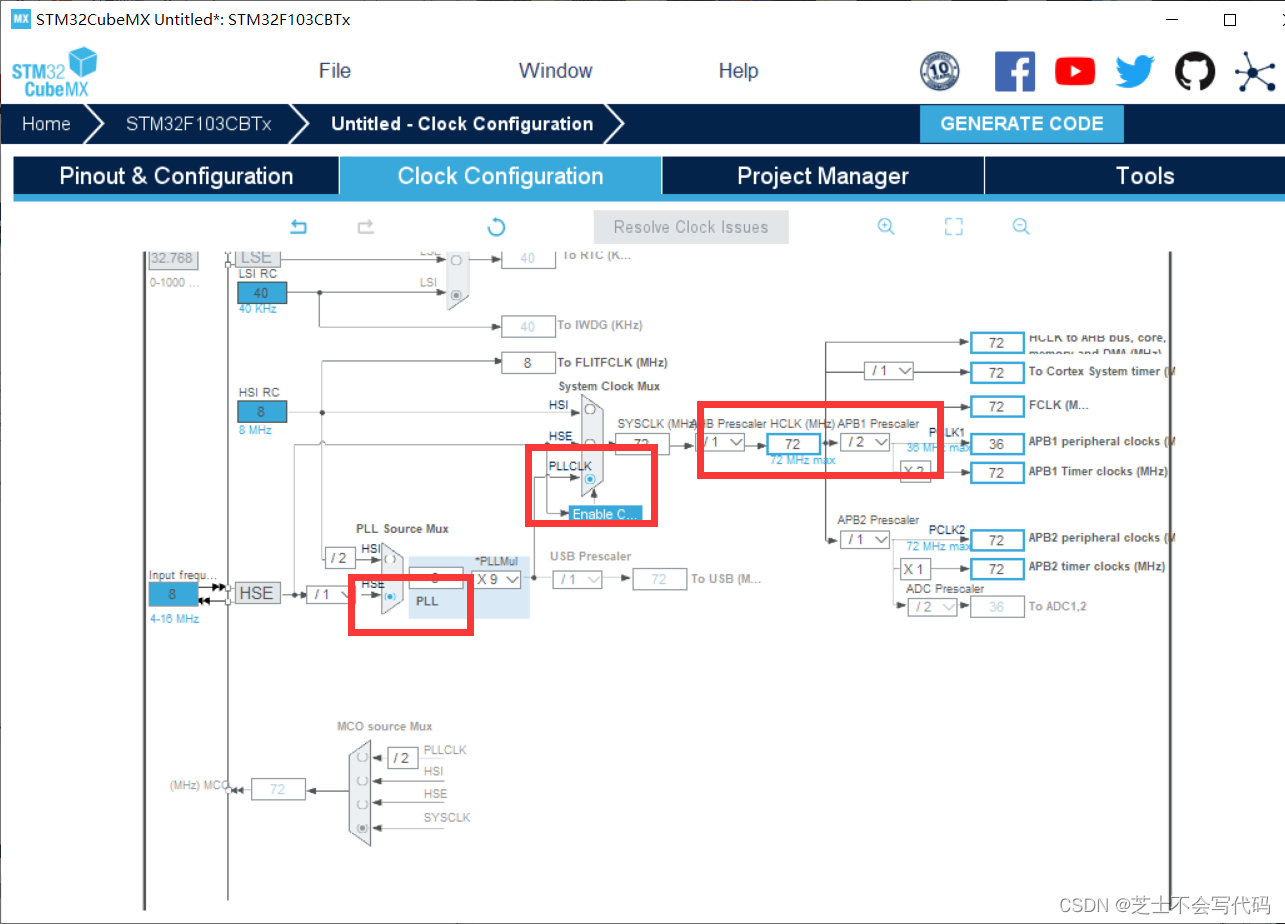

5、时钟树配置：

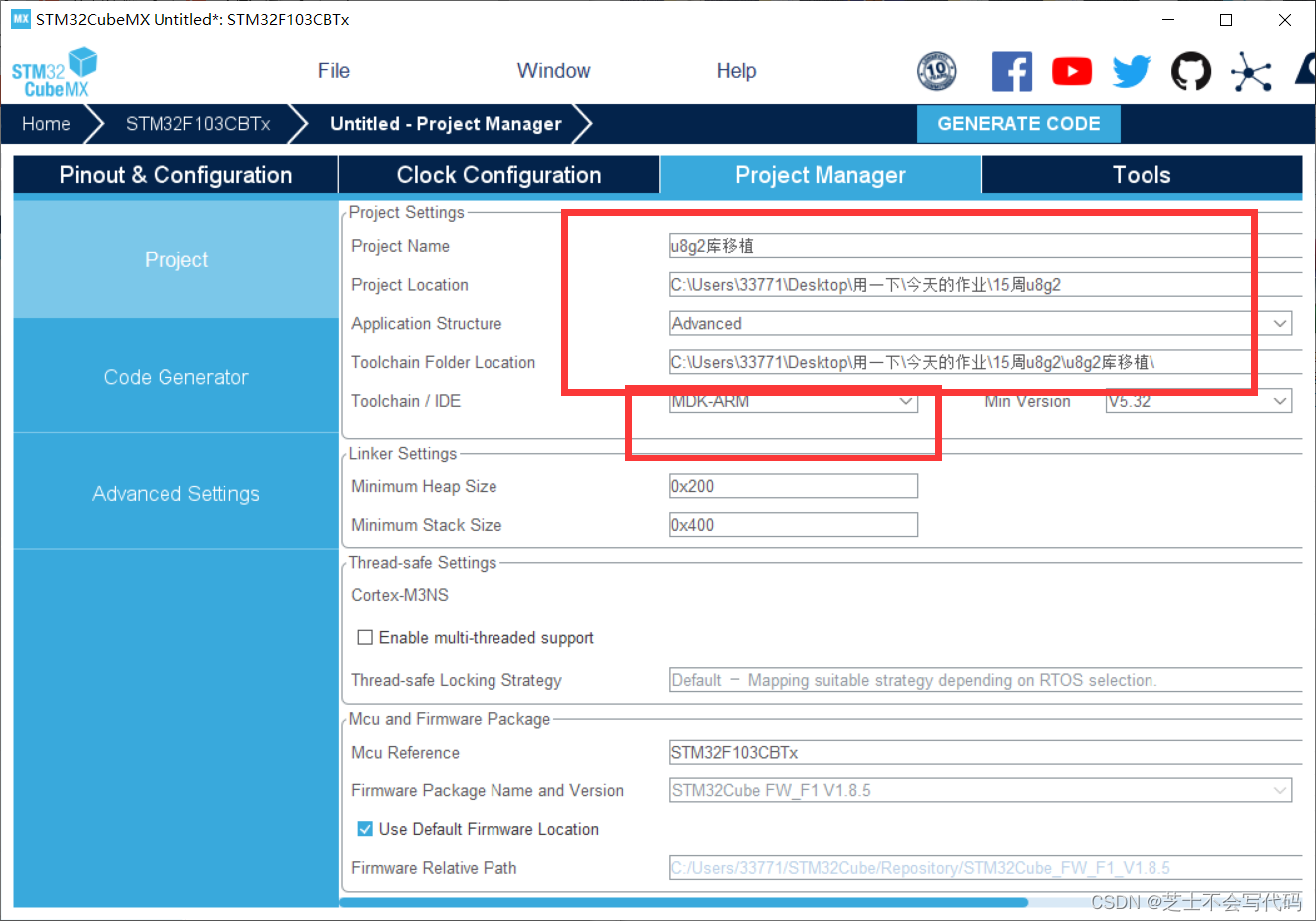

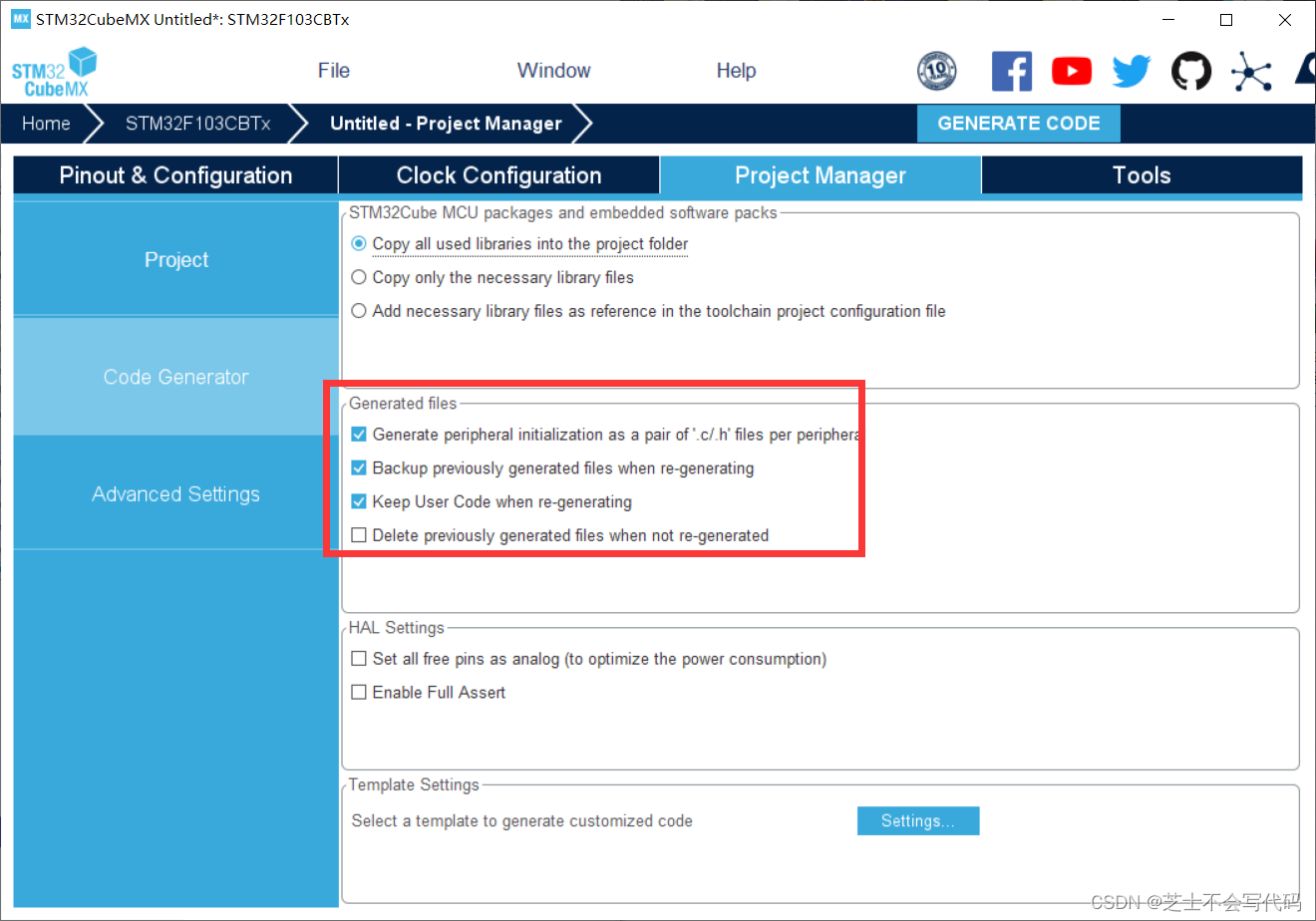

6、工程配置

4.2U8G2代码移植：

4.2.1.准备文件：

移植U8g2图像库需要准备好，U8g2的源码是在GitHub上开源的。

U8g2下载地址: https://github.com/olikraus/u8g2

4.2.2精简库，文件整理

U8g2支持多种显示驱动的屏幕，因为源码中也包含了各个驱动对应的文件（所以不需要自己去写屏幕底层驱动了），为了减小整个工程的代码体积，在移植U8g2时，可以删除一些无用的文件。

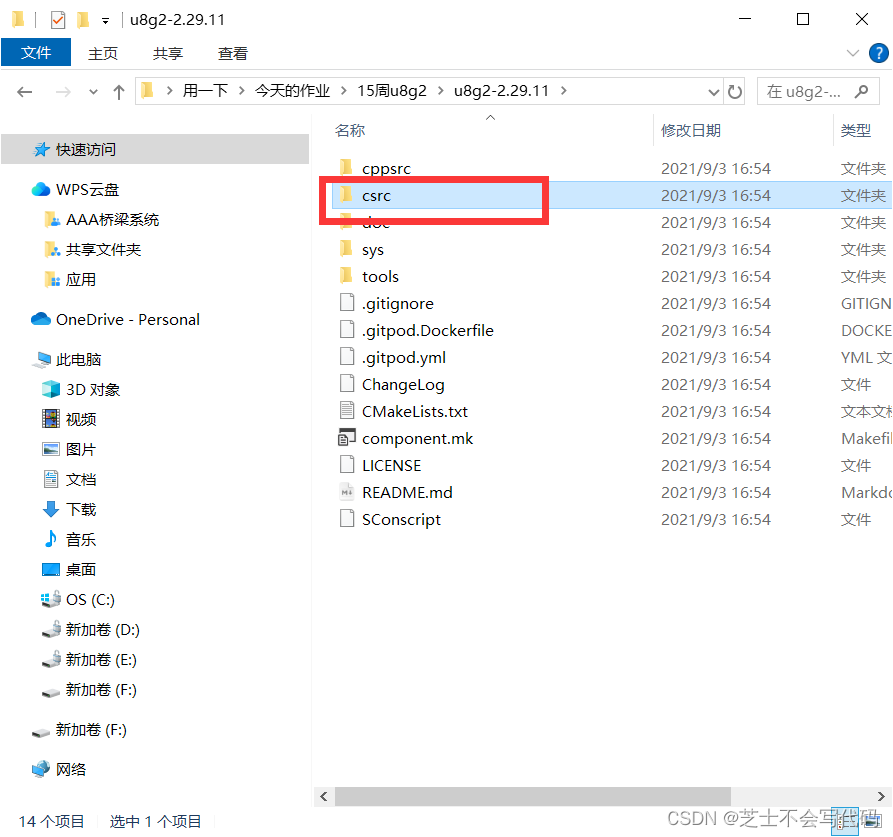

这里我们主要关注的是U8g2库文件中的csrc文件。

4.2.3去掉多余驱动文件

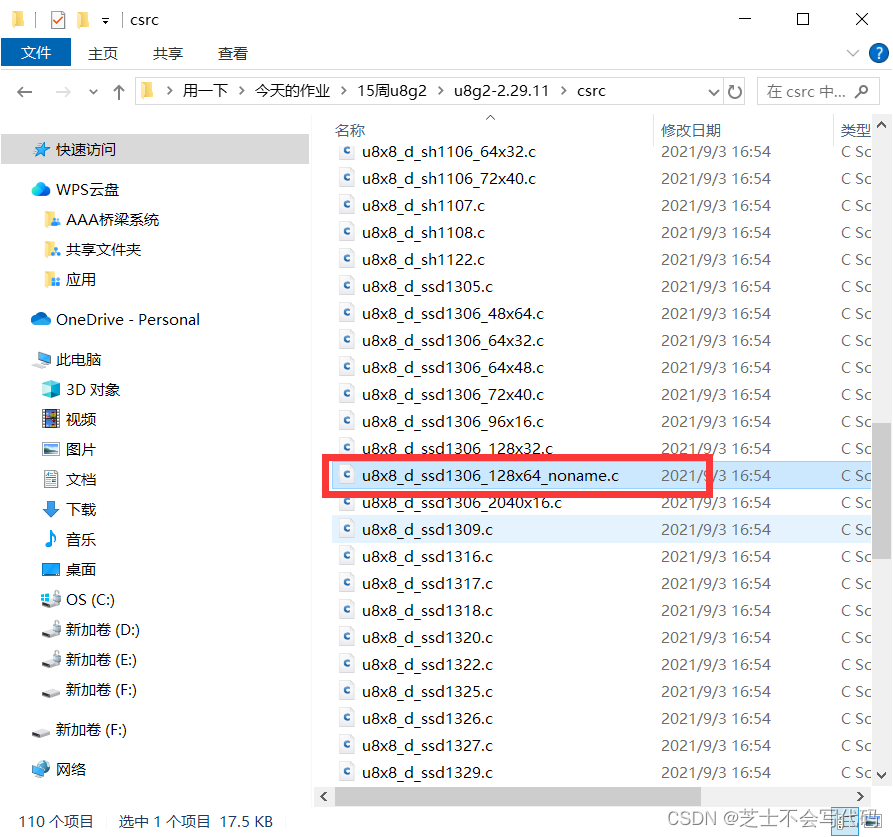

这些驱动文件通常是u8x8_d_xxx.c，xxx包括驱动的型号和屏幕分辨率。ssd1306驱动芯片的OLED，使用u8x8_ssd1306_128x64_noname.c这个文件，其它的屏幕驱动和分辨率的文件可以删掉。

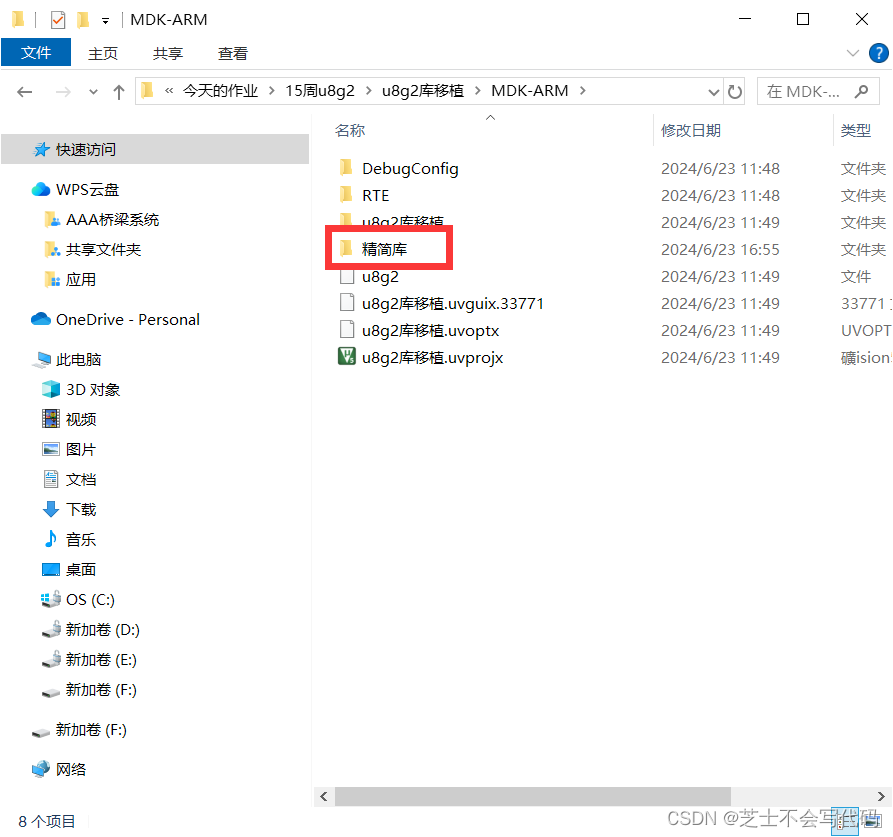

删减之后，将csrc文件夹重命名为U8g2，复制到你准备的工程中

4.2.2精简U8G2

由于用到的u8g2_Setup_ssd1306_i2c_128x64_noname_f函数中，只调用了u8g2_m_16_8_f这个函数，所以留下这个函数，其它的函数一定要删掉或注释掉，否则编译时很可能会提示内存不足！！

修改命名。

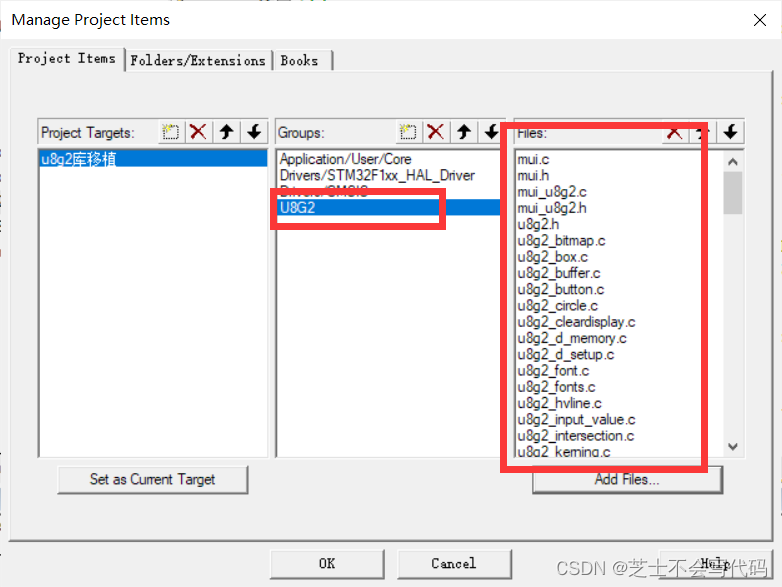

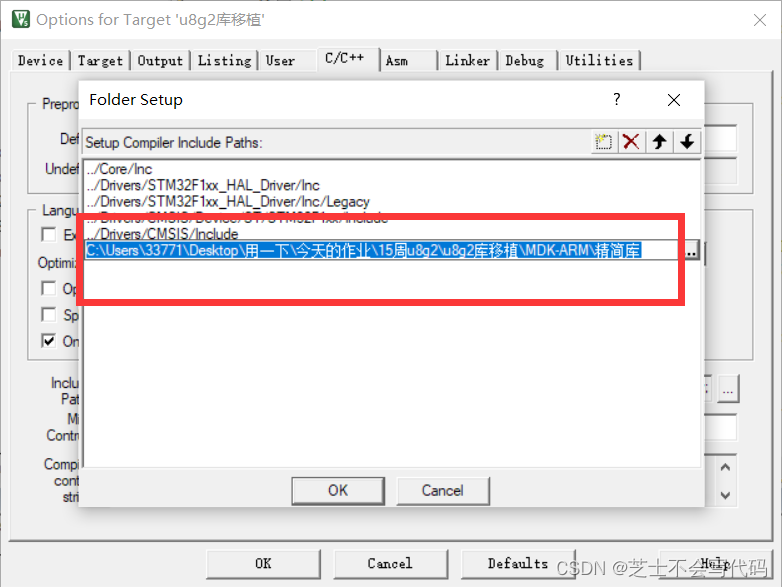

4.2.3将精简后的U8g2库添加至Keil

4.3代码修改：

stm32_u8g2.h：

#ifndef __STM32_U8G2_H
#define __STM32_U8G2_H

/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "u8g2.h"
/* USER CODE BEGIN Includes */

/* USER CODE END Includes */



/* USER CODE BEGIN Private defines */

/* USER CODE END Private defines */
#define u8         unsigned char  // ?unsigned char ????
#define MAX_LEN    128  //
#define OLED_ADDRESS  0x78 // oled
#define OLED_CMD   0x00  //
#define OLED_DATA  0x40  //

/* USER CODE BEGIN Prototypes */
uint8_t u8x8_byte_hw_i2c(u8x8_t *u8x8, uint8_t msg, uint8_t arg_int, void *arg_ptr);
uint8_t u8x8_gpio_and_delay(u8x8_t *u8x8, uint8_t msg, uint8_t arg_int, void *arg_ptr);
void u8g2Init(u8g2_t *u8g2);
void draw(u8g2_t *u8g2);
void testDrawPixelToFillScreen(u8g2_t *u8g2);

#endif

stm32_u8g2.c：

#include "stm32_u8g2.h"
#include "tim.h"
#include "i2c.h"


uint8_t u8x8_byte_hw_i2c(u8x8_t *u8x8, uint8_t msg, uint8_t arg_int, void *arg_ptr)
{
    /* u8g2/u8x8 will never send more than 32 bytes between START_TRANSFER and END_TRANSFER */
    static uint8_t buffer[128];
    static uint8_t buf_idx;
    uint8_t *data;

    switch (msg)
    {
    case U8X8_MSG_BYTE_INIT:
    {
        /* add your custom code to init i2c subsystem */
        MX_I2C2_Init(); //I2C初始化
    }
    break;

    case U8X8_MSG_BYTE_START_TRANSFER:
    {
        buf_idx = 0;
    }
    break;

    case U8X8_MSG_BYTE_SEND:
    {
        data = (uint8_t *)arg_ptr;

        while (arg_int > 0)
        {
            buffer[buf_idx++] = *data;
            data++;
            arg_int--;
        }
    }
    break;

    case U8X8_MSG_BYTE_END_TRANSFER:
    {
        if (HAL_I2C_Master_Transmit(&hi2c2, OLED_ADDRESS, buffer, buf_idx, 1000) != HAL_OK)
            return 0;
    }
    break;

    case U8X8_MSG_BYTE_SET_DC:
        break;

    default:
        return 0;
    }

    return 1;
}



uint8_t u8x8_gpio_and_delay(u8x8_t *u8x8, uint8_t msg, uint8_t arg_int, void *arg_ptr)
{
    switch (msg)
    {
    case U8X8_MSG_DELAY_100NANO: // delay arg_int * 100 nano seconds
        __NOP();
        break;
    case U8X8_MSG_DELAY_10MICRO: // delay arg_int * 10 micro seconds
        for (uint16_t n = 0; n < 320; n++)
        {
            __NOP();
        }
        break;
    case U8X8_MSG_DELAY_MILLI: // delay arg_int * 1 milli second
        HAL_Delay(1);
        break;
    case U8X8_MSG_DELAY_I2C: // arg_int is the I2C speed in 100KHz, e.g. 4 = 400 KHz
        Tims_delay_us(5);
        break;                    // arg_int=1: delay by 5us, arg_int = 4: delay by 1.25us
    case U8X8_MSG_GPIO_I2C_CLOCK: // arg_int=0: Output low at I2C clock pin
        break;                    // arg_int=1: Input dir with pullup high for I2C clock pin
    case U8X8_MSG_GPIO_I2C_DATA:  // arg_int=0: Output low at I2C data pin
        break;                    // arg_int=1: Input dir with pullup high for I2C data pin
    case U8X8_MSG_GPIO_MENU_SELECT:
        u8x8_SetGPIOResult(u8x8, /* get menu select pin state */ 0);
        break;
    case U8X8_MSG_GPIO_MENU_NEXT:
        u8x8_SetGPIOResult(u8x8, /* get menu next pin state */ 0);
        break;
    case U8X8_MSG_GPIO_MENU_PREV:
        u8x8_SetGPIOResult(u8x8, /* get menu prev pin state */ 0);
        break;
    case U8X8_MSG_GPIO_MENU_HOME:
        u8x8_SetGPIOResult(u8x8, /* get menu home pin state */ 0);
        break;
    default:
        u8x8_SetGPIOResult(u8x8, 1); // default return value
        break;
    }
    return 1;
}

//U8g2的初始化，需要调用下面这个u8g2_Setup_ssd1306_128x64_noname_f函数，该函数的4个参数含义：
//u8g2：传入的U8g2结构体
//U8G2_R0：默认使用U8G2_R0即可（用于配置屏幕是否要旋转）
//u8x8_byte_sw_i2c：使用软件IIC驱动，该函数由U8g2源码提供
//u8x8_gpio_and_delay：就是上面我们写的配置函数

void u8g2Init(u8g2_t *u8g2)
{
	u8g2_Setup_ssd1306_i2c_128x64_noname_f(u8g2, U8G2_R0, u8x8_byte_hw_i2c, u8x8_gpio_and_delay); // 初始化u8g2 结构体
	u8g2_InitDisplay(u8g2);                                                                       //
	u8g2_SetPowerSave(u8g2, 0);                                                                   //
	u8g2_ClearBuffer(u8g2);
}


void draw(u8g2_t *u8g2)
{
	u8g2_ClearBuffer(u8g2);

    u8g2_SetFontMode(u8g2, 1); /*字体模式选择*/
    u8g2_SetFontDirection(u8g2, 0); /*字体方向选择*/
    u8g2_SetFont(u8g2, u8g2_font_inb24_mf); /*字库选择*/
    u8g2_DrawStr(u8g2, 0, 20, "U");

    u8g2_SetFontDirection(u8g2, 1);
    u8g2_SetFont(u8g2, u8g2_font_inb30_mn);
    u8g2_DrawStr(u8g2, 21,8,"8");

    u8g2_SetFontDirection(u8g2, 0);
    u8g2_SetFont(u8g2, u8g2_font_inb24_mf);
    u8g2_DrawStr(u8g2, 51,30,"g");
    u8g2_DrawStr(u8g2, 67,30,"\xb2");

    u8g2_DrawHLine(u8g2, 2, 35, 47);
    u8g2_DrawHLine(u8g2, 3, 36, 47);
    u8g2_DrawVLine(u8g2, 45, 32, 12);
    u8g2_DrawVLine(u8g2, 46, 33, 12);

    u8g2_SetFont(u8g2, u8g2_font_4x6_tr);
    u8g2_DrawStr(u8g2, 1,54,"github.com/olikraus/u8g2");

	u8g2_SendBuffer(u8g2);
	HAL_Delay(1000);
}

//画点填充
void testDrawPixelToFillScreen(u8g2_t *u8g2)
{
  int t = 1000;
	u8g2_ClearBuffer(u8g2);

  for (int j = 0; j < 64; j++)
  {
    for (int i = 0; i < 128; i++)
    {
      u8g2_DrawPixel(u8g2,i, j);
    }
  }
  HAL_Delay(1000);
}

上述编写的移植函数代码属于HAL库下的代码，标准库的代码其实差不多，有个别地方需要注意修改。有一定MCU编程基础的朋友应该很简单就可以做到仿写，如果有疑问可以留言。移植代码的本质：这些函数代码就是对应的U8g2图形库的接口函数，通过这些函数去启用U8g2图形库。

4.4 U8g2图形库测试函数

test.h：

#ifndef __TEST_H
#define __TEST_H

#include "main.h"
#include "u8g2.h"

void testDrawProcess(u8g2_t *u8g2);
void testShowFont(u8g2_t *u8g2);
void testDrawFrame(u8g2_t *u8g2);
void testDrawRBox(u8g2_t *u8g2);
void testDrawCircle(u8g2_t *u8g2);
void testDrawFilledEllipse(u8g2_t *u8g2);
void testDrawMulti(u8g2_t *u8g2);
void testDrawXBM(u8g2_t *u8g2);

void u8g2DrawTest(u8g2_t *u8g2);

#endif

test.c

#include "test.h"

//---------------U8g2测试函数

#define SEND_BUFFER_DISPLAY_MS(u8g2, ms)\
  do {\
    u8g2_SendBuffer(u8g2); \
    HAL_Delay(ms);\
  }while(0);


//进度条显示
void testDrawProcess(u8g2_t *u8g2)
{
	for(int i=10;i<=80;i=i+2)
	{
		u8g2_ClearBuffer(u8g2);

		char buff[20];
		sprintf(buff,"%d%%",(int)(i/80.0*100));

		u8g2_SetFont(u8g2,u8g2_font_ncenB12_tf);
		u8g2_DrawStr(u8g2,16,32,"STM32 U8g2");//字符显示

		u8g2_SetFont(u8g2,u8g2_font_ncenB08_tf);
		u8g2_DrawStr(u8g2,100,49,buff);//当前进度显示

		u8g2_DrawRBox(u8g2,16,40,i,10,4);//圆角填充框矩形框
		u8g2_DrawRFrame(u8g2,16,40,80,10,4);//圆角矩形

		u8g2_SendBuffer(u8g2);
	}
	HAL_Delay(500);
}


//字体测试 数字英文可选用 u8g2_font_ncenB..(粗) 系列字体
//u8g2_font_unifont_t_symbols/u8g2_font_unifont_h_symbols(细 圆润)
void testShowFont(u8g2_t *u8g2)
{
	int t = 1000;
	char testStr[14] = "STM32F103C8T6";

	u8g2_ClearBuffer(u8g2);

	u8g2_SetFont(u8g2,u8g2_font_u8glib_4_tf);
	u8g2_DrawStr(u8g2,0,5,testStr);
	SEND_BUFFER_DISPLAY_MS(u8g2,t);

	u8g2_SetFont(u8g2,u8g2_font_ncenB08_tf);
	u8g2_DrawStr(u8g2,0,30,testStr);
	SEND_BUFFER_DISPLAY_MS(u8g2,t);

    u8g2_SetFont(u8g2,u8g2_font_ncenB10_tr);
	u8g2_DrawStr(u8g2,0,60,testStr);
	SEND_BUFFER_DISPLAY_MS(u8g2,t);
}

//画空心矩形
void testDrawFrame(u8g2_t *u8g2)
{
	int t = 1000;
	int x = 16;
	int y = 32;
	int w = 50;
	int h = 20;
	u8g2_ClearBuffer(u8g2);
	u8g2_DrawStr(u8g2,0, 15, "DrawFrame");

	u8g2_DrawFrame(u8g2, x, y, w, h);
	SEND_BUFFER_DISPLAY_MS(u8g2,t);
	u8g2_DrawFrame(u8g2, x+w+5, y-10, w-20, h+20);
	SEND_BUFFER_DISPLAY_MS(u8g2,t);
}

//画实心圆角矩形
void testDrawRBox(u8g2_t *u8g2)
{
	int t = 1000;
	int x = 16;
	int y = 32;
	int w = 50;
	int h = 20;
	int r = 3;
	u8g2_ClearBuffer(u8g2);
	u8g2_DrawStr(u8g2,0, 15, "DrawRBox");

	u8g2_DrawRBox(u8g2, x, y, w, h, r);
	SEND_BUFFER_DISPLAY_MS(u8g2,t);
	u8g2_DrawRBox(u8g2, x+w+5, y-10, w-20, h+20, r);
	SEND_BUFFER_DISPLAY_MS(u8g2,t);
}

//画空心圆
void testDrawCircle(u8g2_t *u8g2)
{
	int t = 600;
	int stx = 0;  //画图起始x
	int sty = 16; //画图起始y
	int with = 16;//一个图块的间隔
	int r = 15;   //圆的半径
	u8g2_ClearBuffer(u8g2);
	u8g2_DrawStr(u8g2, 0, 15, "DrawCircle");

	u8g2_DrawCircle(u8g2, stx, sty - 1 + with, r, U8G2_DRAW_UPPER_RIGHT); //右上
	SEND_BUFFER_DISPLAY_MS(u8g2,t);
	u8g2_DrawCircle(u8g2, stx + with, sty, r, U8G2_DRAW_LOWER_RIGHT); //右下
	SEND_BUFFER_DISPLAY_MS(u8g2,t);
	u8g2_DrawCircle(u8g2, stx - 1 + with * 3, sty - 1 + with, r, U8G2_DRAW_UPPER_LEFT); //左上
	SEND_BUFFER_DISPLAY_MS(u8g2,t);
	u8g2_DrawCircle(u8g2, stx - 1 + with * 4, sty, r, U8G2_DRAW_LOWER_LEFT); //左下
	SEND_BUFFER_DISPLAY_MS(u8g2,t);
	u8g2_DrawCircle(u8g2, stx - 1 + with * 2, sty - 1 + with * 2, r, U8G2_DRAW_ALL);//整个圆
	SEND_BUFFER_DISPLAY_MS(u8g2,t);

    u8g2_DrawCircle(u8g2, 32*3, 32, 31, U8G2_DRAW_ALL);//右侧整个圆
	SEND_BUFFER_DISPLAY_MS(u8g2,t);
}

//画实心椭圆
void testDrawFilledEllipse(u8g2_t *u8g2)
{
	int t = 800;
	int with = 16;//一个图块的间隔
	int rx = 27;  //椭圆x方向的半径
	int ry = 22;  //椭圆y方向的半径
	u8g2_ClearBuffer(u8g2);
	u8g2_DrawStr(u8g2,0, 14, "DrawFilledEllipse");

	SEND_BUFFER_DISPLAY_MS(u8g2,t);
	u8g2_DrawFilledEllipse(u8g2, 0, with, rx, ry, U8G2_DRAW_LOWER_RIGHT);//右下
	SEND_BUFFER_DISPLAY_MS(u8g2,t);
	u8g2_DrawFilledEllipse(u8g2, with * 4 - 1, with, rx, ry, U8G2_DRAW_LOWER_LEFT); //左下
	SEND_BUFFER_DISPLAY_MS(u8g2,t);
	u8g2_DrawFilledEllipse(u8g2, 0, with * 4 - 1, rx, ry, U8G2_DRAW_UPPER_RIGHT); //右上
	SEND_BUFFER_DISPLAY_MS(u8g2,t);
	u8g2_DrawFilledEllipse(u8g2, with * 4 - 1, with * 4 - 1, rx, ry, U8G2_DRAW_UPPER_LEFT); //左上
	SEND_BUFFER_DISPLAY_MS(u8g2,t);
	u8g2_DrawFilledEllipse(u8g2, with * 6, with * 2.5, rx, ry, U8G2_DRAW_ALL);//整个椭圆
	SEND_BUFFER_DISPLAY_MS(u8g2,t);
}

//环形测试
void testDrawMulti(u8g2_t *u8g2)
{
	u8g2_ClearBuffer(u8g2);
	for (int j = 0; j < 64; j+=16)
	{
		for (int i = 0; i < 128; i+=16)
		{
			u8g2_DrawPixel(u8g2, i, j);
			u8g2_SendBuffer(u8g2);
		}
	}

	//实心矩形逐渐变大
    u8g2_ClearBuffer(u8g2);
	for(int i=30; i>0; i-=2)
	{
		u8g2_DrawBox(u8g2,i*2,i,128-i*4,64-2*i);
		u8g2_SendBuffer(u8g2);
	}
	//空心矩形逐渐变小
	u8g2_ClearBuffer(u8g2);
	for(int i=0; i<32; i+=2)
	{
		u8g2_DrawFrame(u8g2,i*2,i,128-i*4,64-2*i);
		u8g2_SendBuffer(u8g2);
	}

	//实心圆角矩形逐渐变大
	u8g2_ClearBuffer(u8g2);
	for(int i=30; i>0; i-=2)
	{
		u8g2_DrawRBox(u8g2,i*2,i,128-i*4,64-2*i,10-i/3);
		u8g2_SendBuffer(u8g2);
	}
    //空心圆角矩形逐渐变小
	u8g2_ClearBuffer(u8g2);
	for(int i=0; i<32; i+=2)
	{
		u8g2_DrawRFrame(u8g2,i*2,i,128-i*4,64-2*i,10-i/3);
		u8g2_SendBuffer(u8g2);
	}

	//实心圆逐渐变大
	u8g2_ClearBuffer(u8g2);
	for(int i=2; i<64; i+=3)
	{
		u8g2_DrawDisc(u8g2,64,32,i, U8G2_DRAW_ALL);
		u8g2_SendBuffer(u8g2);
	}
	//空心圆逐渐变小
	u8g2_ClearBuffer(u8g2);
	for(int i=64; i>0; i-=3)
	{
		u8g2_DrawCircle(u8g2,64,32,i, U8G2_DRAW_ALL);
		u8g2_SendBuffer(u8g2);
	}

	//实心椭圆逐渐变大
    u8g2_ClearBuffer(u8g2);
	for(int i=2; i<32; i+=3)
	{
		u8g2_DrawFilledEllipse(u8g2,64,32, i*2, i, U8G2_DRAW_ALL);
		u8g2_SendBuffer(u8g2);
	}
    //空心椭圆逐渐变小
    u8g2_ClearBuffer(u8g2);
	for(int i=32; i>0; i-=3)
	{
		u8g2_DrawEllipse(u8g2,64,32, i*2, i, U8G2_DRAW_ALL);
		u8g2_SendBuffer(u8g2);
	}
}


// width: 128, height: 48
const unsigned char bilibili[] U8X8_PROGMEM = { 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x03, 0x00, 0x07, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x07, 0x80, 0x07, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x0f, 0xc0, 0x07, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x1e, 0xe0, 0x03, 0x00, 0xe0, 0x00, 0x00, 0x00, 0x00, 0x0e, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x3c, 0xf0, 0x00, 0x00, 0xf8, 0x00, 0x00, 0x00, 0x80, 0x0f, 0x00, 0x00, 0x00, 0x00, 0x00, 0xfc, 0xff, 0xff, 0xff, 0x01, 0xfc, 0x00, 0x00, 0x00, 0xc0, 0x0f, 0x00, 0x00, 0x00, 0x00, 0x00, 0xff, 0xff, 0xff, 0xff, 0x03, 0xfc, 0x00, 0x00, 0x3c, 0xc0, 0x0f, 0x00, 0x80, 0x03, 0x00, 0x80, 0xff, 0xff, 0xff, 0xff, 0x07, 0xfc, 0x00, 0x00, 0x3c, 0xc0, 0x0f, 0x00, 0xc0, 0x07, 0x00, 0x80, 0xff, 0xff, 0xff, 0xff, 0x0f, 0xfc, 0x00, 0x00, 0x3c, 0x80, 0x0f, 0x00, 0xc0, 0x07, 0x00, 0xc0, 0x0f, 0x00, 0x00, 0x80, 0x0f, 0xf8, 0x00, 0x00, 0x3c, 0x80, 0x0f, 0x00, 0x80, 0x07, 0x00, 0xc0, 0x07, 0x00, 0x00, 0x00, 0x1f, 0xf8, 0x00, 0x00, 0x78, 0x80, 0x0f, 0x00, 0x80, 0x07, 0x00, 0xc0, 0x07, 0x00, 0x00, 0x00, 0x1f, 0xf8, 0x00, 0x00, 0x78, 0x80, 0x0f, 0x00, 0x80, 0x07, 0x00, 0xc0, 0x07, 0x00, 0x00, 0x00, 0x1f, 0xf8, 0x00, 0x80, 0x79, 0x80, 0x0f, 0x00, 0x98, 0x07, 0x00, 0xc0, 0x07, 0x00, 0x00, 0x00, 0x1f, 0xf8, 0x00, 0xe0, 0x79, 0x9f, 0x0f, 0x00, 0xbe, 0xe7, 0x01, 0xc0, 0x07, 0x10, 0x40, 0x00, 0x1f, 0xf8, 0x00, 0xe0, 0x7b, 0x1f, 0x0f, 0x00, 0xbe, 0xe7, 0x01, 0xc0, 0x87, 0x1f, 0xe0, 0x0f, 0x1f, 0xf8, 0x00, 0xe0, 0x7b, 0x1e, 0x0f, 0x00, 0x3e, 0xe7, 0x01, 0xc0, 0xe7, 0x3f, 0xe0, 0x3f, 0x1f, 0xf0, 0x00, 0xe0, 0x7b, 0x1e, 0x0f, 0x00, 0x3e, 0xe7, 0x01, 0xc0, 0xe7, 0x3f, 0xe0, 0x3f, 0x1f, 0xf0, 0x00, 0x60, 0x71, 0x1e, 0x0f, 0x00, 0x34, 0xe7, 0x01, 0xc0, 0xe7, 0x07, 0x00, 0x3f, 0x1f, 0xf0, 0x00, 0x00, 0x70, 0x00, 0x1f, 0x00, 0x00, 0x07, 0x00, 0xc0, 0x07, 0x00, 0x00, 0x00, 0x1f, 0xf0, 0x00, 0xc0, 0x73, 0x1e, 0x1f, 0x00, 0x3c, 0xc7, 0x01, 0xc0, 0x07, 0x00, 0x00, 0x00, 0x1f, 0xf0, 0x00, 0xc0, 0x73, 0x1e, 0x1f, 0x00, 0x7c, 0xe7, 0x01, 0xc0, 0x07, 0x00, 0x00, 0x00, 0x1f, 0xf0, 0x00, 0xc0, 0x73, 0x1e, 0x1f, 0x00, 0x7c, 0xef, 0x01, 0xc0, 0x07, 0x00, 0x00, 0x00, 0x1f, 0xf0, 0x01, 0xc0, 0x77, 0x1e, 0x1e, 0x00, 0x7c, 0xef, 0x01, 0xc0, 0x07, 0x00, 0x03, 0x00, 0x1f, 0xf0, 0xff, 0xc1, 0xf7, 0x1e, 0xfe, 0x1f, 0x78, 0xef, 0x01, 0xc0, 0x07, 0x70, 0x37, 0x00, 0x1f, 0xe0, 0xff, 0x87, 0xf7, 0x1e, 0xfe, 0xff, 0x78, 0xee, 0x01, 0xc0, 0x07, 0xe0, 0x3f, 0x00, 0x1f, 0xe0, 0xff, 0x9f, 0xf7, 0x1e, 0xfe, 0xff, 0x79, 0xce, 0x01, 0xc0, 0x07, 0xc0, 0x18, 0x00, 0x1f, 0xe0, 0xff, 0xbf, 0xe7, 0x1e, 0xfe, 0xff, 0x7b, 0xce, 0x01, 0xc0, 0x07, 0x00, 0x00, 0x00, 0x1f, 0xe0, 0xc7, 0xbf, 0xe7, 0x1e, 0xfe, 0xf8, 0x77, 0xce, 0x01, 0xc0, 0x07, 0x00, 0x00, 0x00, 0x1f, 0xe0, 0x0f, 0x3f, 0xe7, 0x1c, 0xfe, 0xf0, 0x77, 0xce, 0x03, 0xc0, 0x07, 0x00, 0x00, 0x00, 0x1f, 0xe0, 0xcf, 0x3f, 0xe7, 0x1c, 0xfe, 0xf8, 0xf3, 0xce, 0x03, 0xc0, 0xff, 0xff, 0xff, 0xff, 0x0f, 0xe0, 0xef, 0x1f, 0xe7, 0x1c, 0xfe, 0xfe, 0xf1, 0xce, 0x03, 0x80, 0xff, 0xff, 0xff, 0xff, 0x0f, 0xe0, 0xff, 0x0f, 0xcf, 0x1c, 0xfc, 0xff, 0xf0, 0xc0, 0x03, 0x00, 0xff, 0xff, 0xff, 0xff, 0x07, 0xe0, 0xff, 0x03, 0x06, 0x1c, 0xfc, 0x7f, 0x60, 0xc0, 0x01, 0x00, 0xfe, 0xff, 0xff, 0xff, 0x03, 0xe0, 0xff, 0x00, 0x00, 0x00, 0xfc, 0x0f, 0x00, 0x00, 0x00, 0x00, 0xfc, 0xff, 0xff, 0xff, 0x00, 0xc0, 0x0f, 0x00, 0x00, 0x00, 0xfc, 0x00, 0x00, 0x00, 0x00, 0x00, 0xc0, 0x03, 0x00, 0x1e, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x80, 0x01, 0x00, 0x0c, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00 };
// width: 128, height: 48
const unsigned char three_support[] U8X8_PROGMEM = { 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xc0, 0x01, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x06, 0x00, 0x00, 0x00, 0x00, 0xc0, 0x01, 0x00, 0x00, 0x00, 0xe0, 0x07, 0x00, 0x00, 0x00, 0x00, 0x07, 0x00, 0x00, 0x00, 0x00, 0xe0, 0x03, 0x00, 0x00, 0x00, 0xfc, 0x1f, 0x00, 0x00, 0x00, 0x00, 0x0f, 0x00, 0x00, 0x00, 0x00, 0xe0, 0x03, 0x00, 0x00, 0x00, 0xfe, 0x7f, 0x00, 0x00, 0x00, 0x80, 0x0f, 0x00, 0x00, 0x00, 0x00, 0xe0, 0x03, 0x00, 0x00, 0x00, 0xff, 0xff, 0x00, 0x00, 0x00, 0x80, 0x1f, 0x00, 0x00, 0x00, 0x00, 0xf0, 0x03, 0x00, 0x00, 0x80, 0x0f, 0xf0, 0x00, 0x00, 0x00, 0xc0, 0x3f, 0x00, 0x00, 0x00, 0x00, 0xf8, 0x03, 0x00, 0x00, 0x80, 0x0f, 0xf0, 0x01, 0x00, 0x00, 0xfc, 0xff, 0x01, 0x00, 0x00, 0xc0, 0xfd, 0xff, 0x00, 0x00, 0xc0, 0x7f, 0xfe, 0x01, 0x00, 0x00, 0xff, 0xff, 0x0f, 0x00, 0x00, 0xe0, 0xfd, 0xff, 0x01, 0x00, 0xc0, 0x1f, 0xf8, 0x03, 0x00, 0x00, 0xff, 0xff, 0x0f, 0x00, 0x00, 0xe0, 0xfd, 0xff, 0x01, 0x00, 0xc0, 0x0f, 0xf0, 0x03, 0x00, 0x00, 0xfe, 0xff, 0x07, 0x00, 0x00, 0xe0, 0xfd, 0xff, 0x01, 0x00, 0xc0, 0x67, 0xe6, 0x03, 0x00, 0x00, 0xfc, 0xff, 0x03, 0x00, 0x00, 0xe0, 0xfd, 0xff, 0x01, 0x00, 0xc0, 0x67, 0xe6, 0x03, 0x00, 0x00, 0xf8, 0xff, 0x01, 0x00, 0x00, 0xe0, 0xfd, 0xff, 0x00, 0x00, 0xc0, 0x67, 0xe6, 0x03, 0x00, 0x00, 0xf0, 0x7f, 0x00, 0x00, 0x00, 0xe0, 0xfd, 0xff, 0x00, 0x00, 0xc0, 0x67, 0xee, 0x03, 0x00, 0x00, 0xe0, 0x7f, 0x00, 0x00, 0x00, 0xe0, 0xfd, 0xff, 0x00, 0x00, 0x80, 0x7f, 0xfe, 0x01, 0x00, 0x00, 0xe0, 0xff, 0x00, 0x00, 0x00, 0xe0, 0xfd, 0xff, 0x00, 0x00, 0x80, 0x7f, 0xfe, 0x01, 0x00, 0x00, 0xf0, 0xff, 0x00, 0x00, 0x00, 0xe0, 0xfd, 0x7f, 0x00, 0x00, 0x00, 0xff, 0xff, 0x00, 0x00, 0x00, 0xf0, 0xff, 0x00, 0x00, 0x00, 0xe0, 0xfd, 0x7f, 0x00, 0x00, 0x00, 0xfe, 0xff, 0x00, 0x00, 0x00, 0xf8, 0xf9, 0x01, 0x00, 0x00, 0xe0, 0xfd, 0x7f, 0x00, 0x00, 0x00, 0xfe, 0x7f, 0x00, 0x00, 0x00, 0xf8, 0xf0, 0x00, 0x00, 0x00, 0xe0, 0xfd, 0x1f, 0x00, 0x00, 0x00, 0xf8, 0x1f, 0x00, 0x00, 0x00, 0x30, 0xc0, 0x01, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xc0, 0x03, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00 };

void testDrawXBM(u8g2_t *u8g2)
{
	int t = 1000;
	u8g2_ClearBuffer(u8g2);
	u8g2_DrawStr(u8g2,0, 14, "DrawXBM");

	u8g2_DrawXBM(u8g2,0, 16, 128, 48, bilibili);
	SEND_BUFFER_DISPLAY_MS(u8g2,t);

	u8g2_ClearBuffer(u8g2);
	u8g2_DrawStr(u8g2,0, 14, "bilibili");
	u8g2_DrawXBM(u8g2,0, 16, 128, 48, three_support);
	SEND_BUFFER_DISPLAY_MS(u8g2,t);
}

void u8g2DrawTest(u8g2_t *u8g2)
{
	testDrawProcess(u8g2);
	testDrawMulti(u8g2);
	//testDrawFrame(u8g2);
	//testDrawRBox(u8g2);
	//testDrawCircle(u8g2);
	//testDrawFilledEllipse(u8g2);
	testShowFont(u8g2);
	testDrawXBM(u8g2);

}

五、实验任务

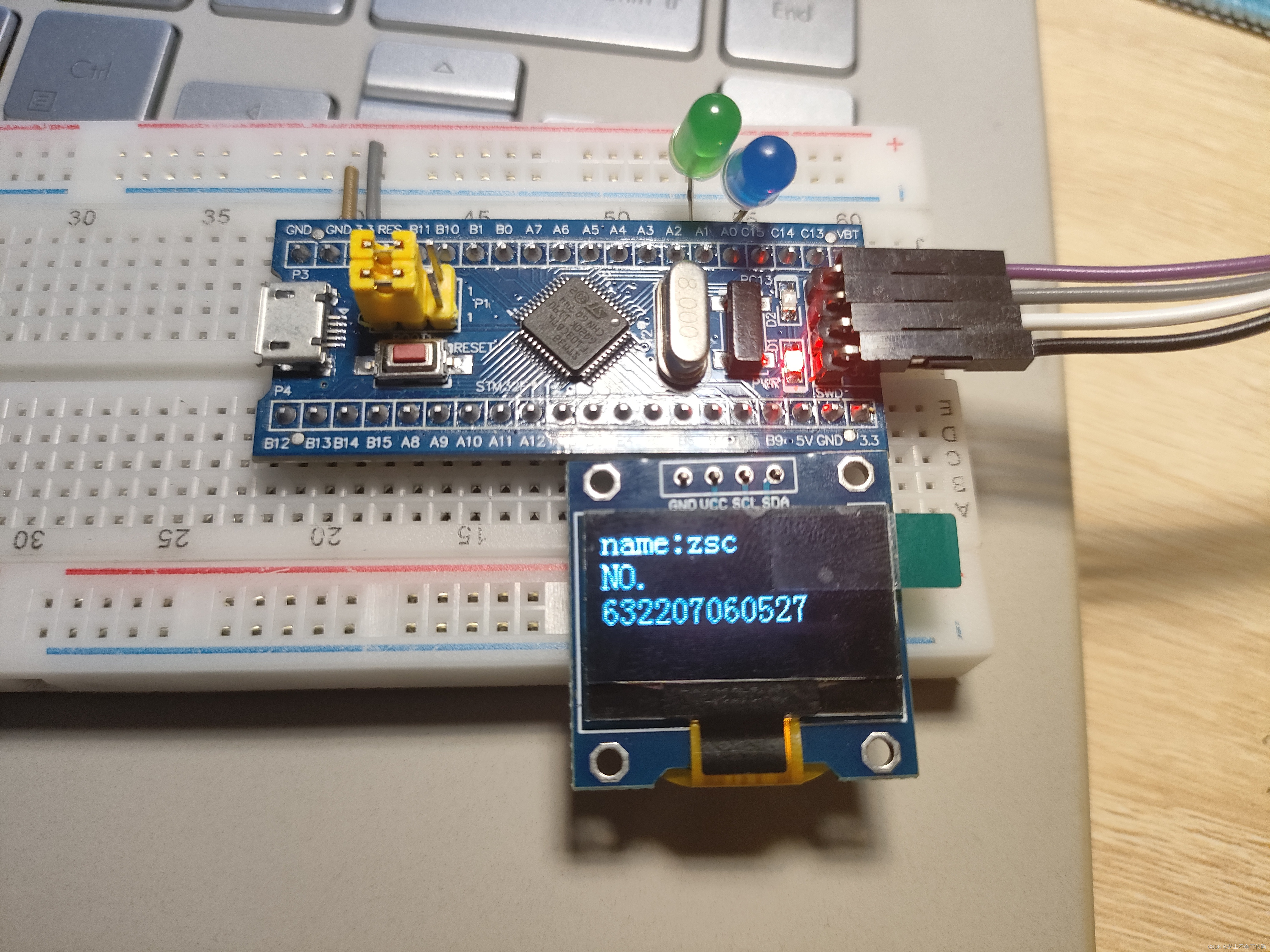

5.1完成显示任务1

OLED基础的初始化

oled.c中的代码：

#include "oled.h"
#include "asc.h"    //字库（可以自己制作）
#include "main.h"

void WriteCmd(unsigned char I2C_Command) //写命令利用I2C通讯
 {
	HAL_I2C_Mem_Write(&hi2c1,OLED0561_ADD,COM,I2C_MEMADD_SIZE_8BIT,&I2C_Command,1,100);
 }

void WriteDat(unsigned char I2C_Data)    //写数据利用I2C通讯
 {
		HAL_I2C_Mem_Write(&hi2c1,OLED0561_ADD,DAT,I2C_MEMADD_SIZE_8BIT,&I2C_Data,1,100);
  }

void OLED_Init(void)
{
	HAL_Delay(100); //这里的延时很重要

	WriteCmd(0xAE); //display off
	WriteCmd(0x20);	//Set Memory Addressing Mode
	WriteCmd(0x10);	//00,Horizontal Addressing Mode;01,Vertical Addressing Mode;10,Page Addressing Mode (RESET);11,Invalid
	WriteCmd(0xb0);	//Set Page Start Address for Page Addressing Mode,0-7
	WriteCmd(0xc8);	//Set COM Output Scan Direction
	WriteCmd(0x00); //---set low column address
	WriteCmd(0x10); //---set high column address
	WriteCmd(0x40); //--set start line address
	WriteCmd(0x81); //--set contrast control register
	WriteCmd(0xff); //亮度调节 0x00~0xff
	WriteCmd(0xa1); //--set segment re-map 0 to 127
	WriteCmd(0xa6); //--set normal display
	WriteCmd(0xa8); //--set multiplex ratio(1 to 64)
	WriteCmd(0x3F); //
	WriteCmd(0xa4); //0xa4,Output follows RAM content;0xa5,Output ignores RAM content
	WriteCmd(0xd3); //-set display offset
	WriteCmd(0x00); //-not offset
	WriteCmd(0xd5); //--set display clock divide ratio/oscillator frequency
	WriteCmd(0xf0); //--set divide ratio
	WriteCmd(0xd9); //--set pre-charge period
	WriteCmd(0x22); //
	WriteCmd(0xda); //--set com pins hardware configuration
	WriteCmd(0x12);
	WriteCmd(0xdb); //--set vcomh
	WriteCmd(0x20); //0x20,0.77xVcc
	WriteCmd(0x8d); //--set DC-DC enable
	WriteCmd(0x14); //
	WriteCmd(0xaf); //--turn on oled panel
}

void OLED_SetPos(unsigned char x, unsigned char y) //设置起始点坐标
{
	WriteCmd(0xb0+y);
	WriteCmd(((x&0xf0)>>4)|0x10);
	WriteCmd((x&0x0f)|0x01);
}

void OLED_Fill(unsigned char fill_Data)//全屏填充
{
	unsigned char m,n;
	for(m=0;m<8;m++)
	{
		WriteCmd(0xb0+m);		//page0-page1
		WriteCmd(0x00);		//low column start address
		WriteCmd(0x10);		//high column start address
		for(n=0;n<128;n++)
			{
				WriteDat(fill_Data);
			}
	}
}


void OLED_CLS(void)//清屏
{
	OLED_Fill(0x00);
}

void OLED_ON(void)
{
	WriteCmd(0X8D);  //设置电荷泵
	WriteCmd(0X14);  //开启电荷泵
	WriteCmd(0XAF);  //OLED唤醒
}

void OLED_OFF(void)
{
	WriteCmd(0X8D);  //设置电荷泵
	WriteCmd(0X10);  //关闭电荷泵
	WriteCmd(0XAE);  //OLED休眠
}

main函数修改：

int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_I2C2_Init();
  MX_TIM1_Init();
  /* USER CODE BEGIN 2 */
  u8g2_t u8g2;
  u8g2Init(&u8g2);
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */

       u8g2_FirstPage(&u8g2);
       do
       {
				 draw(&u8g2);

				 u8g2DrawTest(&u8g2);
       } while (u8g2_NextPage(&u8g2));


  }
  /* USER CODE END 3 */
}

5.2显示汉字：

汉字显示也是我们实际工程运用中非常常见的一种显示要求，这里我们通常会用运用到取模工具。

选用了PCtoLCD2002完美版，取模过程如下：

main代码修改：

	OLED_ShowCN_STR(10,3,0,7);

// Parameters     : x,y -- 起始点坐标(x:0~127, y:0~7); N:汉字在.h中的索引
// Description    : 显示ASCII_8x16.h中的汉字,16*16点阵
void OLED_ShowCN(unsigned char x, unsigned char y, unsigned char N)
{
	unsigned char wm=0;
	unsigned int  adder=32*N;
	OLED_SetPos(x , y);
	for(wm = 0;wm < 16;wm++)
	{
		WriteDat(F16x16[adder]);
		adder += 1;
	}
	OLED_SetPos(x,y + 1);
	for(wm = 0;wm < 16;wm++)
	{
		WriteDat(F16x16[adder]);
		adder += 1;
	}
}
