引言

在现代电子学中,半导体技术扮演着核心角色。特别是N型和P型半导体,它们是许多电子设备和系统的基石,如晶体管、太阳能电池和各种类型的二极管。理解N型和P型半导体的基本原理对于深入掌握电子学至关重要。

P型半导体和N型半导体

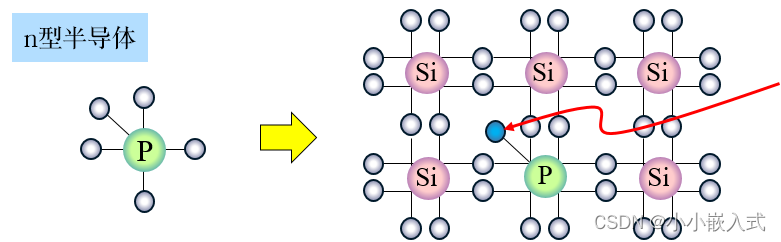

N型半导体

N型半导体是通过向纯净的硅或锗中加入少量的五价元素(如磷、砷或锑)来制造的。这些杂质原子有五个外层电子,它们与硅或锗的原子共享四个电子,留下一个额外的自由电子。这个额外的电子增加了材料的导电性,因为它可以轻易地在晶格中移动。在N型半导体中,电子是主要的载流子,负责电流的传导。

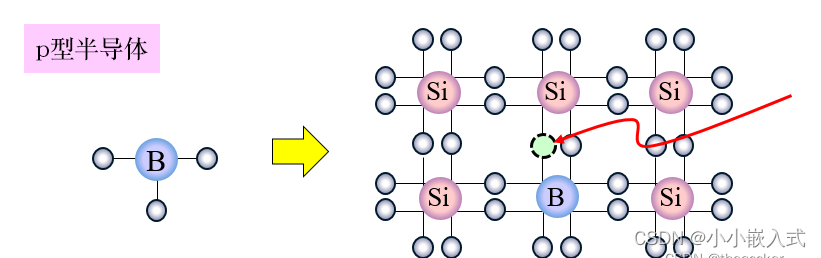

 P型半导体

与N型半导体相对,P型半导体是通过将三价元素(如硼、镓或铝)掺杂到纯硅或锗中制成的。这些杂质原子有三个外层电子,无法完全填满与硅或锗原子的共价键。因此,会在晶格中产生“空穴”,即缺少电子的位置。这些空穴可以被相邻的电子填补,从而在材料中移动,形成电流。在P型半导体中,空穴是主要的载流子。

PN结

PN结的构成

当N型和P型半导体结合时,会形成一个P-N结,这是许多半导体设备的基本构造。在这个结合区域,电子和空穴相互结合,形成一个叫做耗尽区的
