PN结的空间电荷区与耗尽区

空间电荷区

空间电荷区是指PN结中的一段区域，在该区域中，由于掺杂浓度很低，因此几乎没有自由载流子，同时有外加电场的作用，因此电子和空穴将被电场强迫移动，从而导致电荷的堆积和空间电荷效应的产生。

在空间电荷区中，由于缺少自由载流子，外加电场不能被屏蔽，因此电场很强，可以达到几百万伏/厘米以上。这种强电场在器件设计和应用中具有重要的意义，例如在二极管、太阳能电池等高速、高频电子器件中，空间电荷区起到了关键的作用。

空间电荷区的宽度很小，通常只有几个纳米，但其影响范围很大。当PN结处于反向偏置状态时，空间电荷区扩大，阻止了电流的流动；当PN结处于正向偏置状态时，空间电荷区缩小，允许电流流过。因此，空间电荷区的形成和变化对PN结的电学特性和器件性能有着重要的影响。

耗尽区

耗尽区是指PN结中的一段区域，在该区域中，由于P型半导体和N型半导体之间的掺杂浓度不同，形成了内建电势，导致少量的自由载流子在该区域中被剥离，而形成极低的载流子浓度。

在耗尽区中，由于内建电势的作用，形成了大量的正负离子，但是它们不能自由移动，因此不会形成电流。当施加外加电压时，如果电压反向偏置，耗尽区的宽度会增加，内建电势也会增大，进一步减少耗尽区的载流子浓度；如果电压正向偏置，耗尽区的宽度会减小，内建电势也会减小，少量的自由载流子会从N型半导体向P型半导体移动，从而形成电流。

**空间电荷（Space Charge）**是指由于静止或缓慢移动的电荷在一定区域内积聚而形成的电荷密度分布。这些电荷可以是电子、空穴或离子，通常分布在半导体器件的特定区域，如PN结的耗尽区、MOSFET的沟道中或绝缘材料内部。

空间电荷的来源

空间电荷主要来源于以下几种情况：

1. 耗尽区（Depletion Region）：

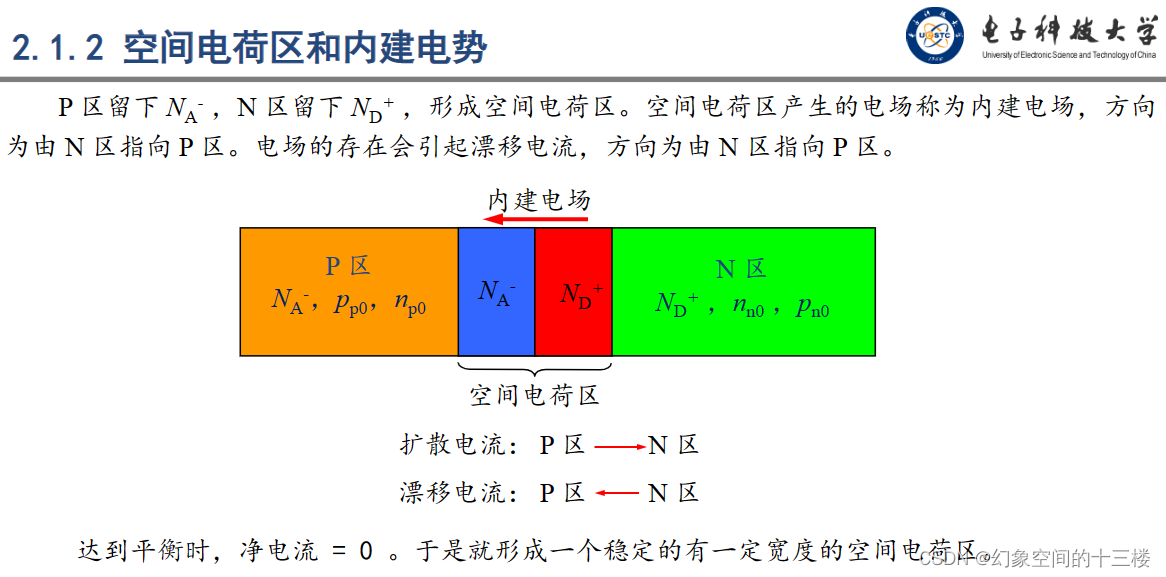

   • 在PN结中，当P型材料和N型材料相接触时，由于载流子（电子和空穴）的扩散和漂移，接触区域会形成一个耗尽区。耗尽区内由于载流子被“扫空”，仅剩下固定的离子化的施主或受主原子，这些离子产生了空间电荷。

2. 电极效应：

   • 在导体或半导体与绝缘体接触的界面，可能会出现电荷的积聚，形成空间电荷区。这通常出现在真空电子器件或绝缘材料中的电荷积累。

3. 杂质或缺陷引起的电荷积累：

   • 半导体材料中，由于杂质或晶体缺陷可能会捕获电子或空穴，从而形成局部的电荷积累，产生空间电荷效应。

空间电荷的作用

空间电荷在半导体器件中有非常重要的作用，尤其在以下几个方面：

1. 影响电场分布：

   • 空间电荷的存在会影响器件内部的电场分布，从而影响电流的传导。例如，在PN结中，耗尽区的空间电荷决定了PN结的电场强度和方向。

2. 器件的工作状态：

   • 在半导体器件如二极管和晶体管中，空间电荷区的形成和变化会直接影响器件的导通和截止状态。耗尽区的宽度变化会改变器件的电导性，从而影响其I-V特性。

3. 增强或限制电流传输：

   • 在一些器件中，如绝缘栅双极型晶体管（IGBT）或功率二极管，空间电荷可以帮助增强或限制电流的传输，这对器件的开关特性和耐压特性有直接影响。

空间电荷密度的大小并没有绝对的“好”或“坏”，而是取决于具体的应用场景和器件的工作机制。不同的器件在不同的工作状态下对空间电荷密度有不同的要求。

情况 1: 半导体器件中的耗尽区

• 大空间电荷密度：

  • 优点： 在PN结、MOSFET、IGBT等器件中，耗尽区内的空间电荷密度较大时，通常意味着较强的电场，可以有效地阻止载流子的移动，使器件在反向偏置时具有良好的阻断能力。
  • 缺点： 如果空间电荷过大，可能导致电场过于集中，从而引发雪崩击穿或器件损坏。

• 小空间电荷密度：

  • 优点： 小的空间电荷密度在导通状态下可能有助于更快的载流子传输，从而提高器件的导通性能和开关速度。
  • 缺点： 在反向偏置时，小的空间电荷密度可能导致耗尽区电场强度不足，器件的阻断能力变差，容易发生漏电或击穿。

情况 2: 绝缘材料中的空间电荷

• 大空间电荷密度：

  • 缺点： 在绝缘体中，较大的空间电荷密度通常是负面的，可能导致绝缘材料的局部电场增强，从而引发绝缘击穿、电树枝化或电晕放电等破坏性现象。
  • 优点： 在某些特殊应用中，如静电除尘或电喷雾技术中，较大的空间电荷密度有助于增强电场，实现更高效的电荷捕集或喷雾效果。

• 小空间电荷密度：

  • 优点： 在绝缘体中，较小的空间电荷密度有助于维持材料的绝缘性能，降低击穿风险，延长材料使用寿命。
  • 缺点： 在需要较强电场效应的应用中，小的空间电荷密度可能无法达到预期效果。

情况 3: 真空电子器件

• 大空间电荷密度：

  • 优点： 在真空电子器件（如电子枪）中，较大的空间电荷密度有助于提高器件的电子发射效率，增加电流输出。
  • 缺点： 过大的空间电荷密度可能引起空间电荷效应，导致电子束发散或电子束聚焦不良。

• 小空间电荷密度：

  • 优点： 在某些真空器件中，较小的空间电荷密度有助于维持良好的束流质量，减少空间电荷效应导致的电子束发散。
  • 缺点： 小的空间电荷密度可能导致电流输出较低，无法满足高电流应用的需求。

结论

空间电荷密度的大小需要根据具体器件和应用场景来平衡。对于功率器件、半导体开关等，合理的空间电荷密度分布可以保证器件既能有效阻断高电压又能快速导通；而对于绝缘材料和某些特定应用，空间电荷密度过大可能带来负面影响，降低材料或器件的性能和寿命。因此，工程设计中会针对具体需求来调整和优化空间电荷密度。

空间电荷区和耗尽区都是半导体器件中常见的概念，它们之间有一些区别：

1. 空间电荷区 (Space Charge Region)：空间电荷区是由半导体材料中的电离杂质和自由载流子（电子和空穴）的积累或缺乏引起的局部电荷密度不均匀的现象。在PN结或MOS结构中，空间电荷区是介于P型和N型半导体之间的区域，其中电离杂质和自由载流子的浓度发生了变化。在空间电荷区，电场力会驱使载流子向相反方向移动，导致电荷的积累。在静态条件下，空间电荷区的宽度和电荷密度由外部电压决定。在动态条件下，空间电荷区的宽度和电荷密度会随着时间变化。
2. 耗尽区 (Depletion Zone)：耗尽区是PN结或MOS结构中没有自由载流子存在的区域。在耗尽区内，所有的自由载流子都被吸引到附近的P-N界面或SiO2-Si界面，形成了一个带净电荷的区域。耗尽区的宽度和电荷密度同样由外部电压控制。在耗尽区中，电场力会阻止电流流动，因此耗尽区起到了类似绝缘的效果。

简而言之，空间电荷区和耗尽区的主要区别在于：

• 空间电荷区强调的是电荷密度的不均匀分布，而耗尽区强调的是没有自由载流子的区域。
• 耗尽区是空间电荷区的一部分，但它特别指代没有自由载流子的区域，而空间电荷区还包括了载流子聚集的区域。
