CANoe在线通过Trace回放历史报文（方法一）

制作不易，如有问题欢迎指正和相互学习

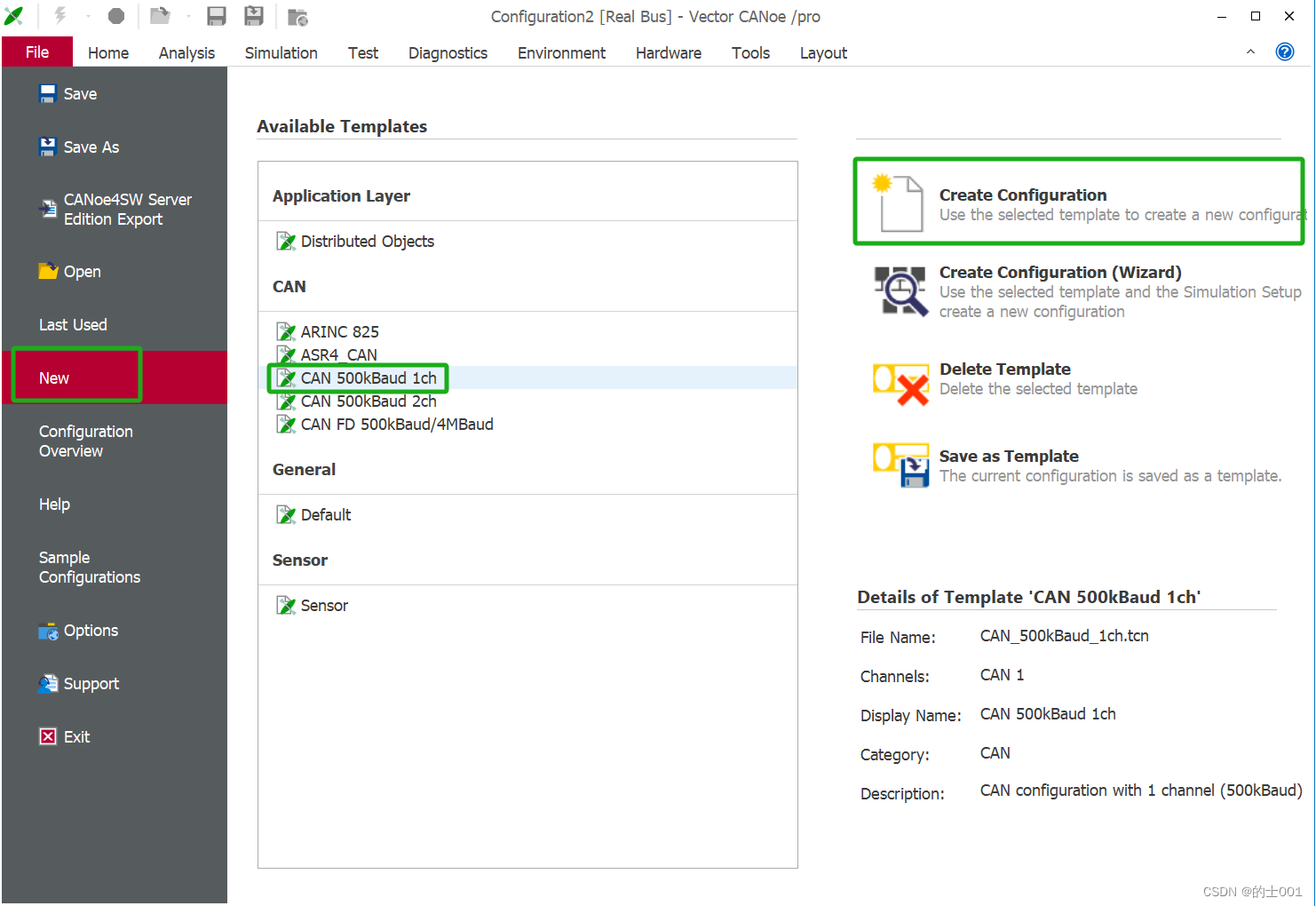

1.在CANoe中，在Simulation Setup窗口下，创建一个Replay blocks，见下图

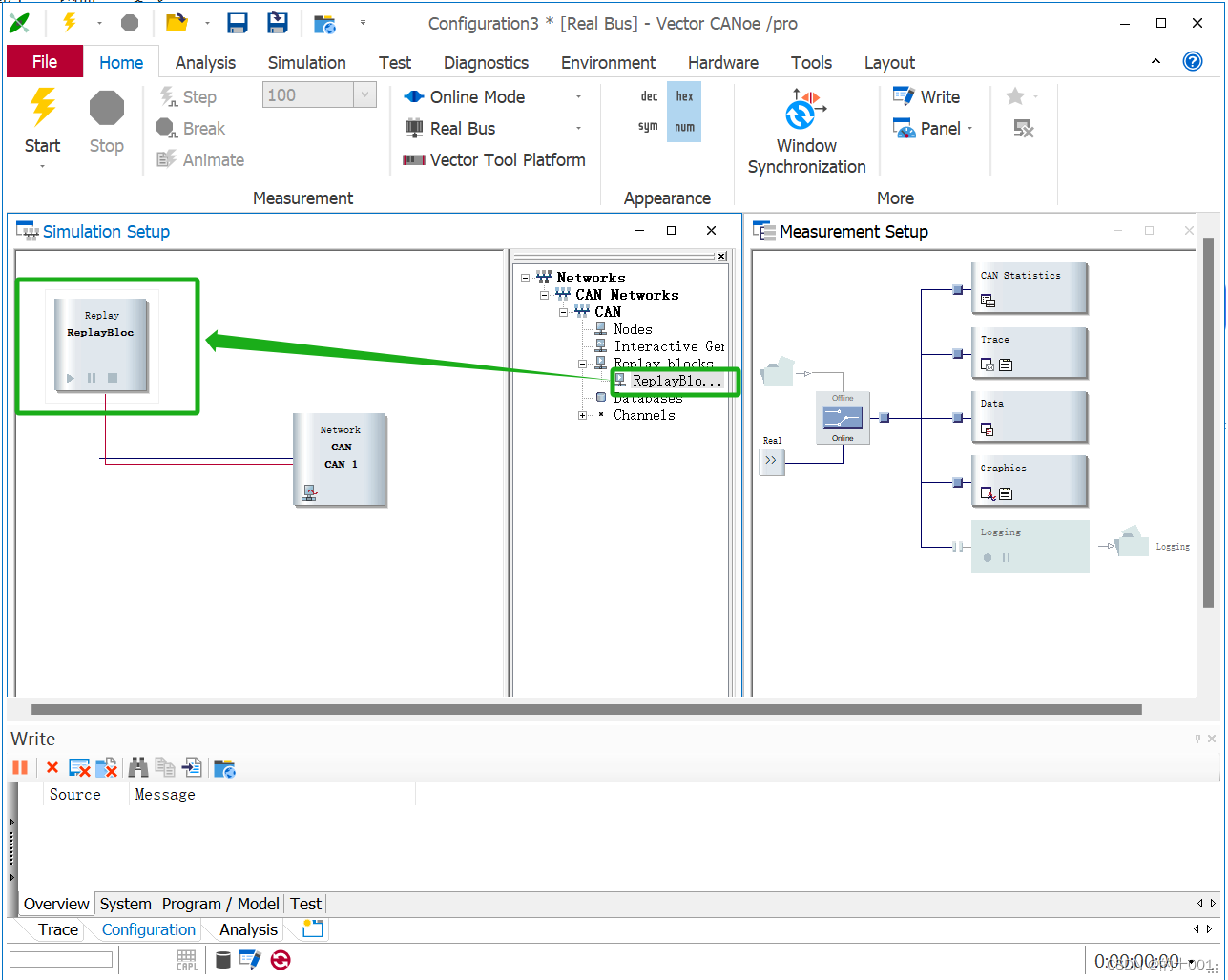

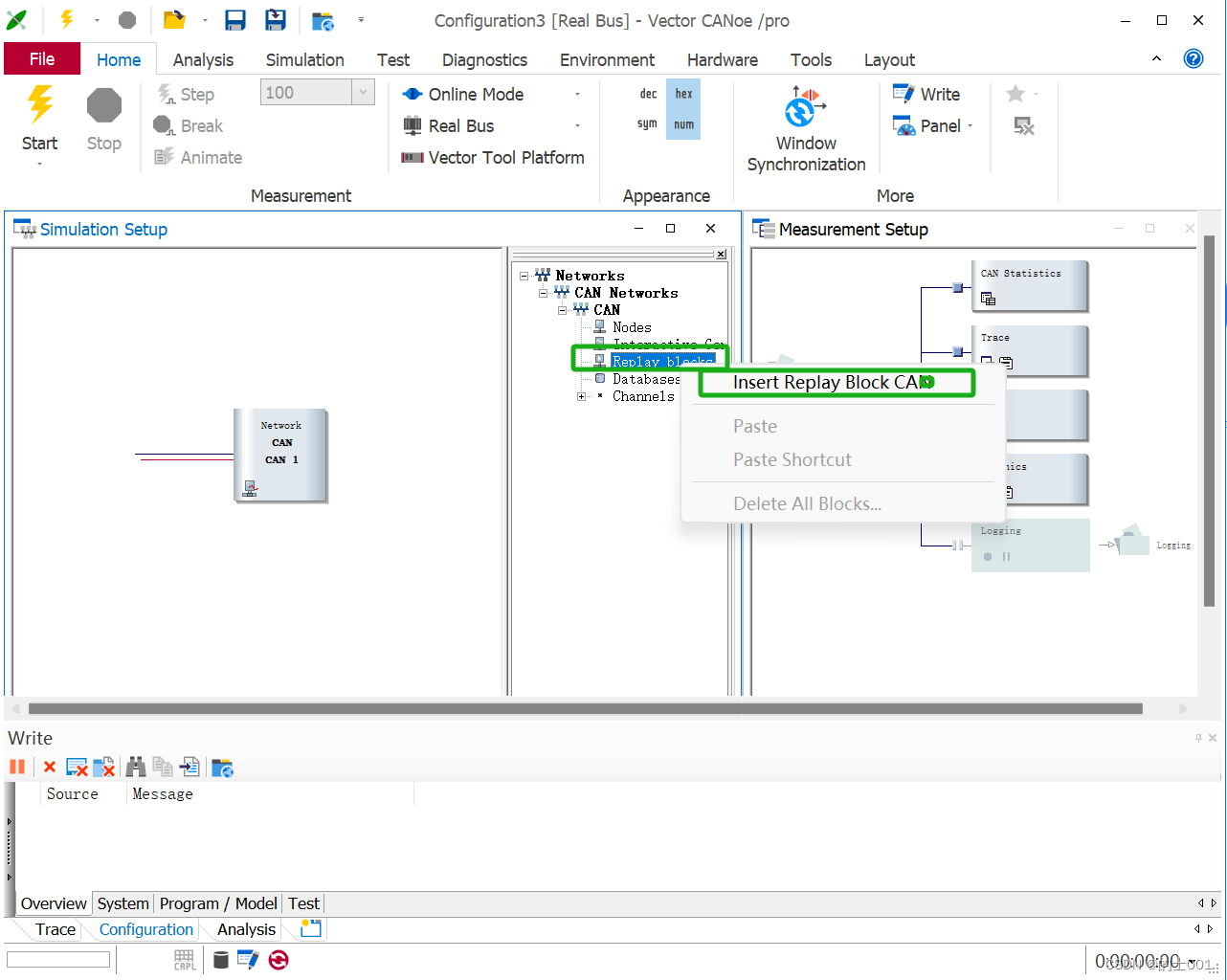

2.选中Replay blocks，鼠标右键，在其上下文中找到“Insert Replay Block CAN”，见下图

3.加载回放的CAN Log.asc/blf文件

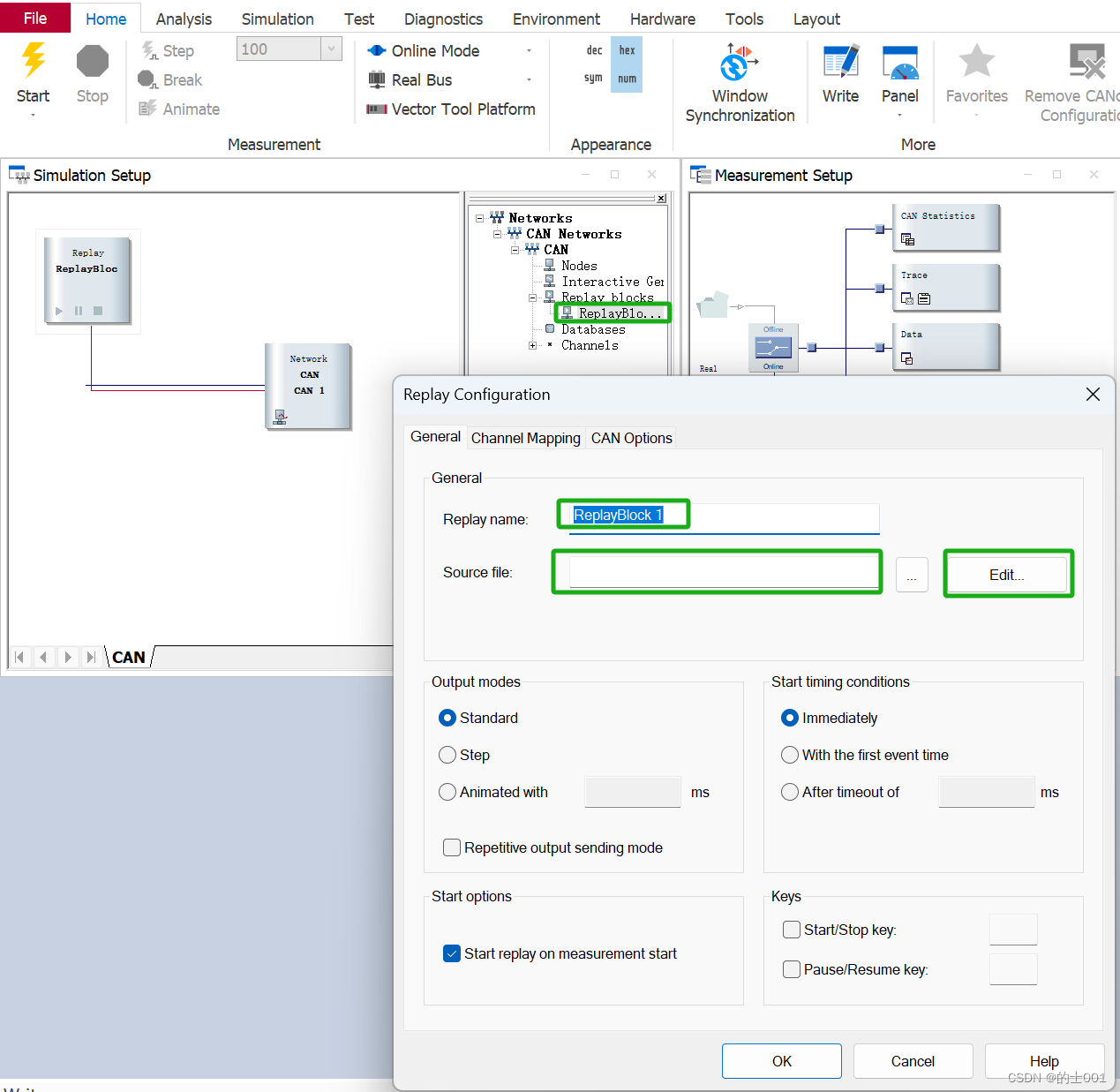

双击ReplayBlock 1，弹出Replay Configuration对话框，默认设置，单击OK，见下图
Replay name可以给该ReplayBlock 1命名；
Source file选择CAN Log.asc/blf文件的所在路径；
Edit可以用打开CAN Log.asc/blf文件，查看和编辑。

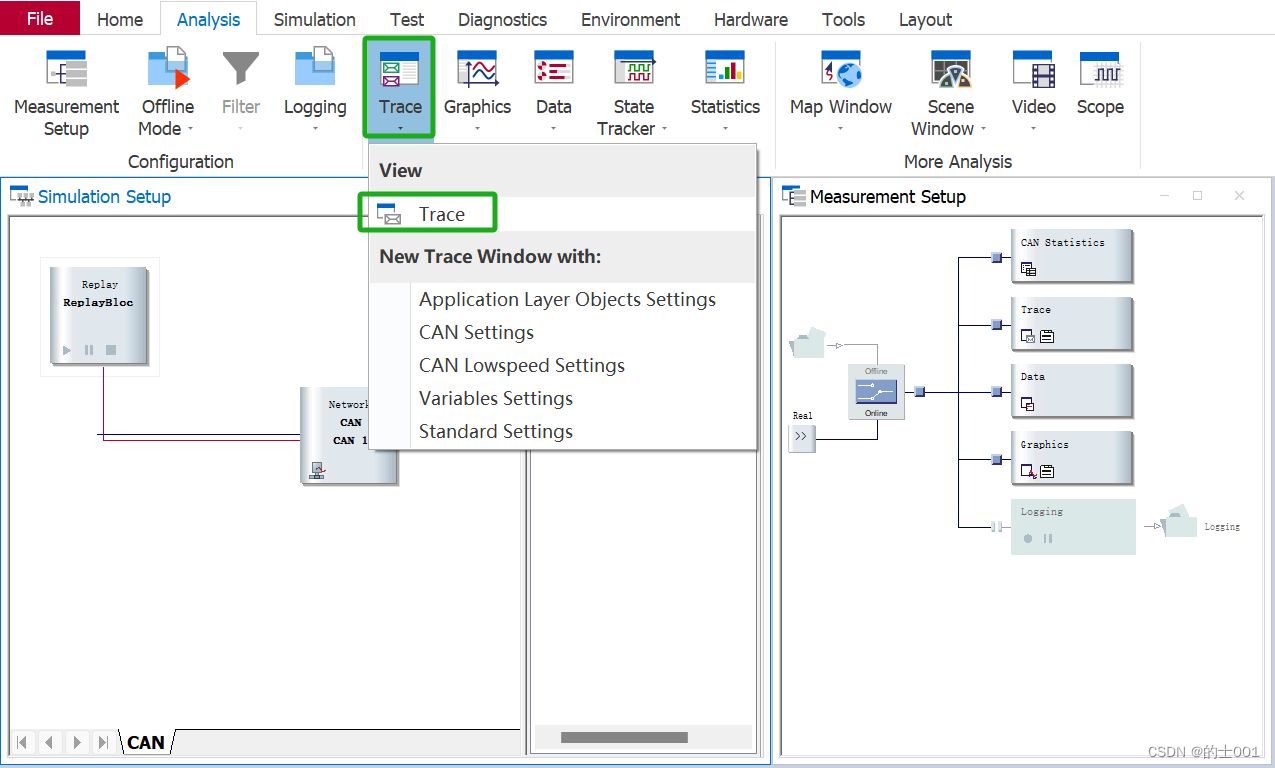

4.添加Trace窗口，用来监控回访的报文，见下图

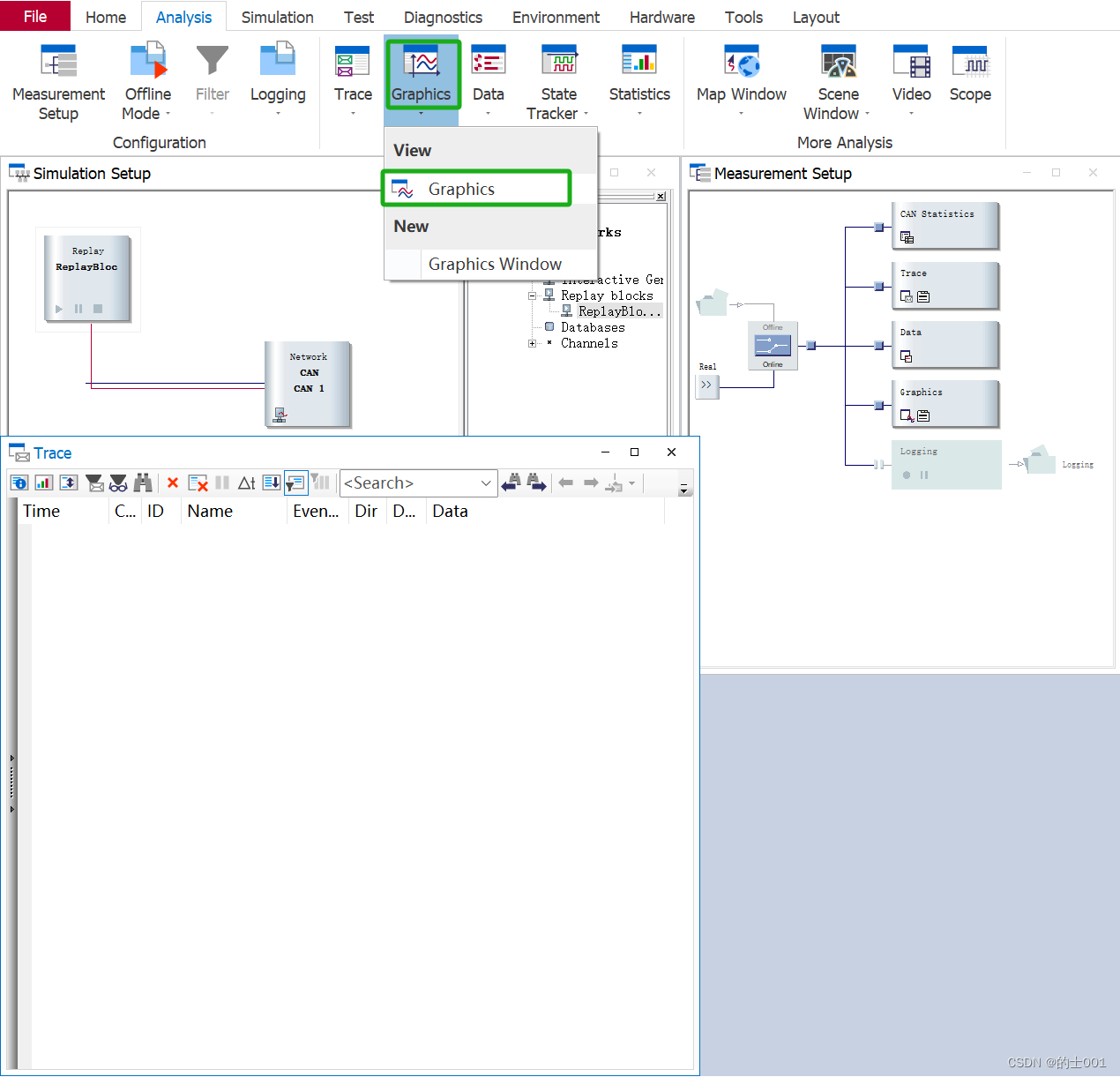

5.添加图形化实时查看回访数据的走势，见下图

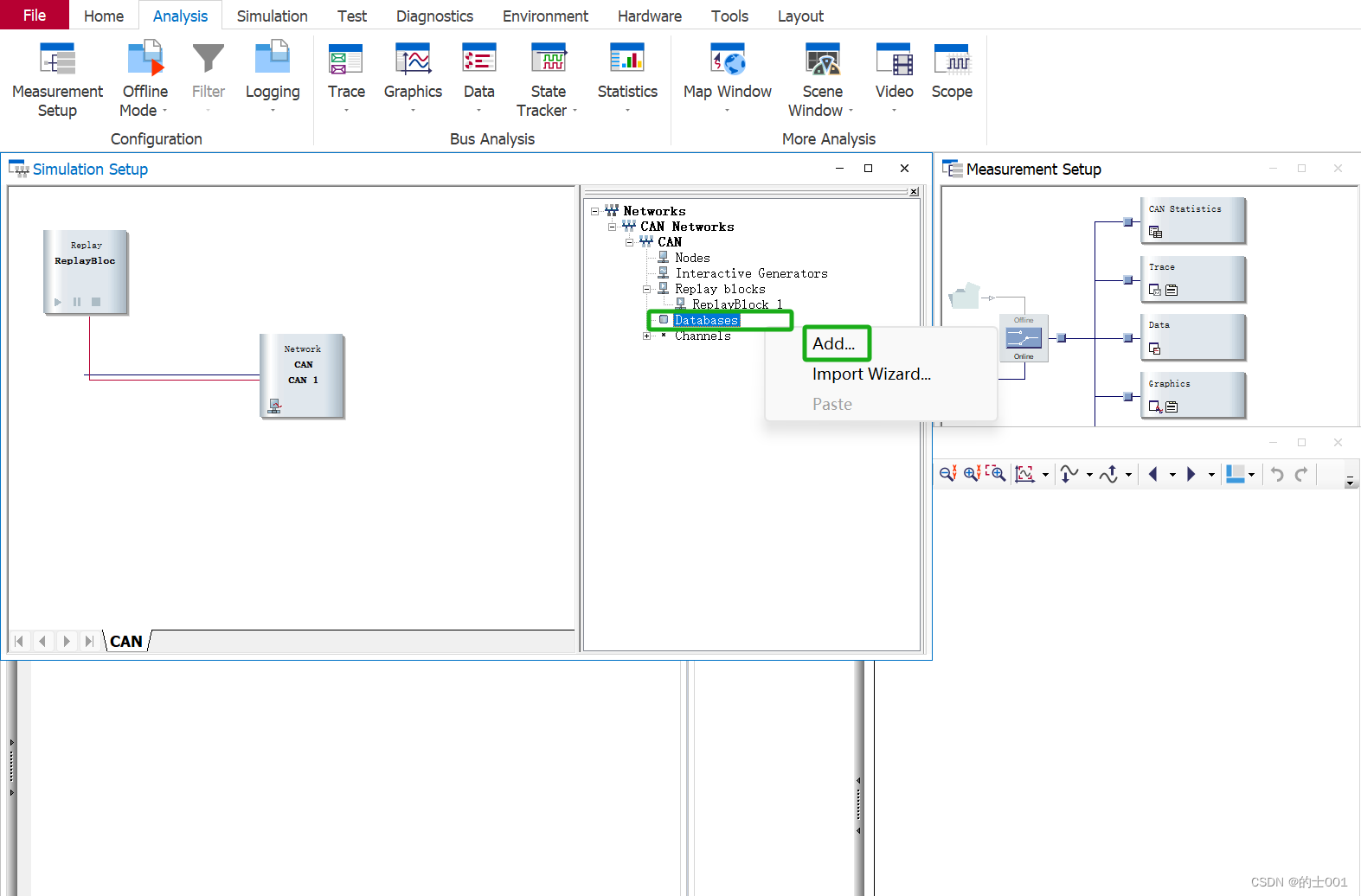

6.添加dbc文件用来给图形化添加需要查看的信号，见下图

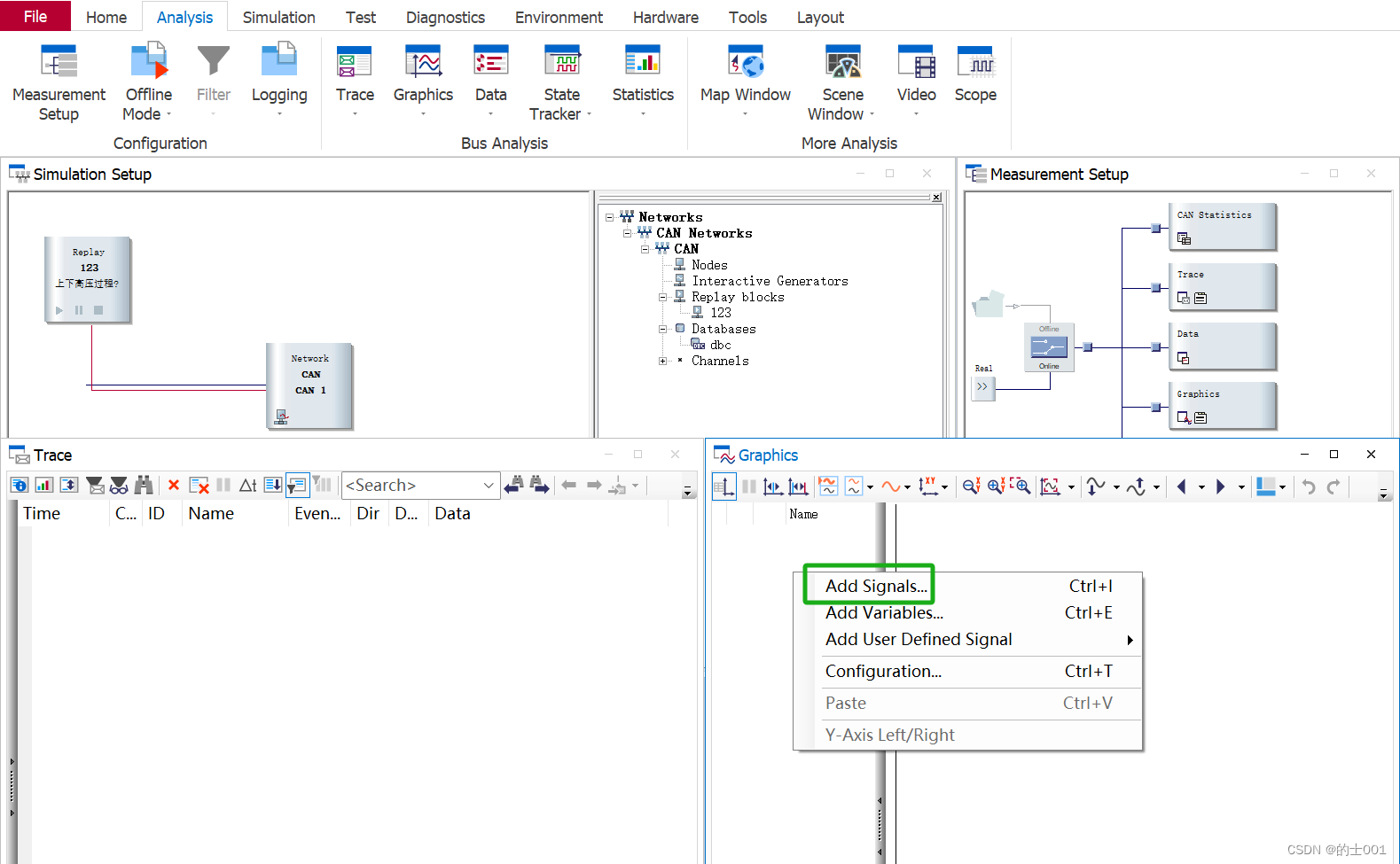

7.如何在图形化窗口添加信号，见下图

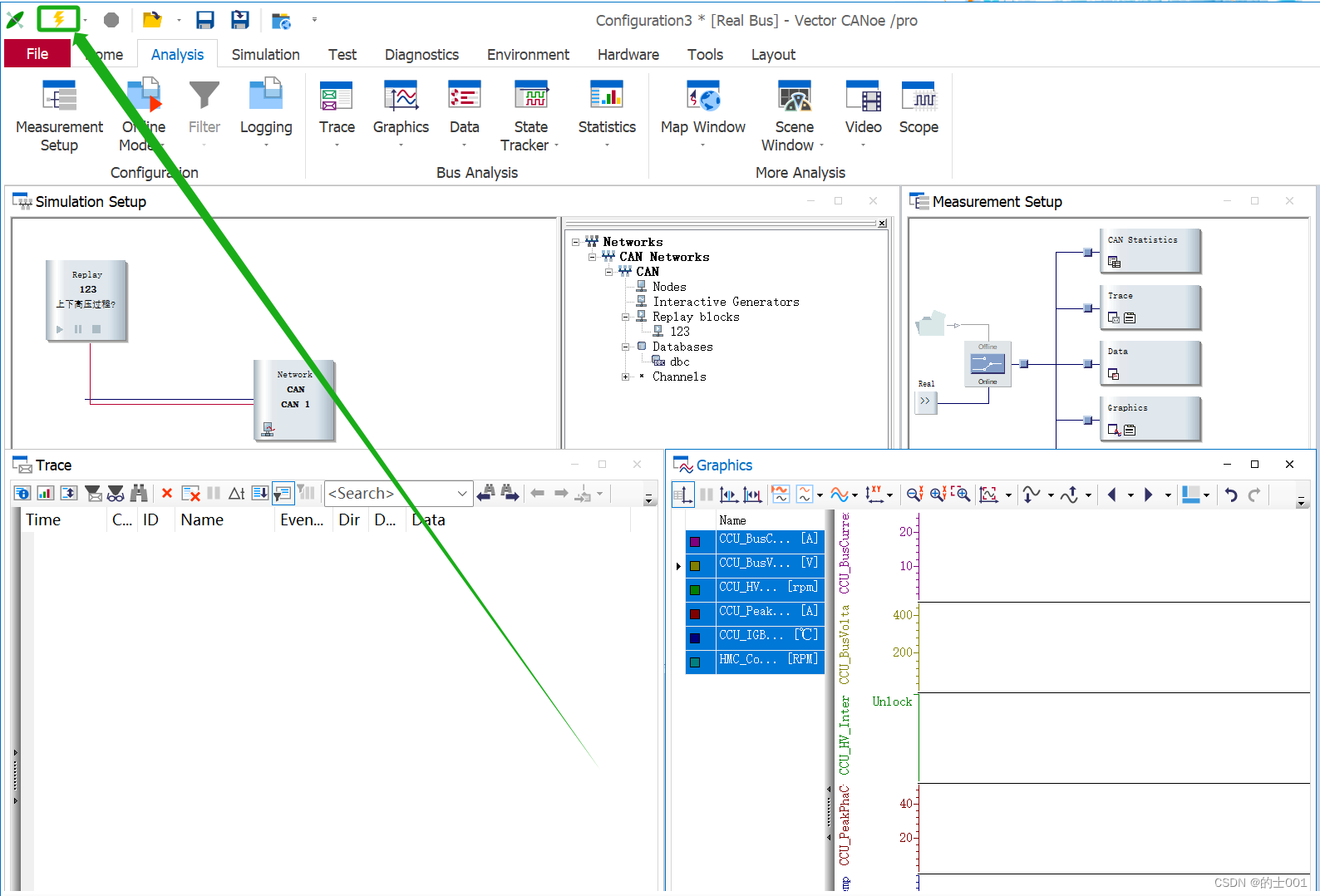

8启动工程进行回访报文，见下图

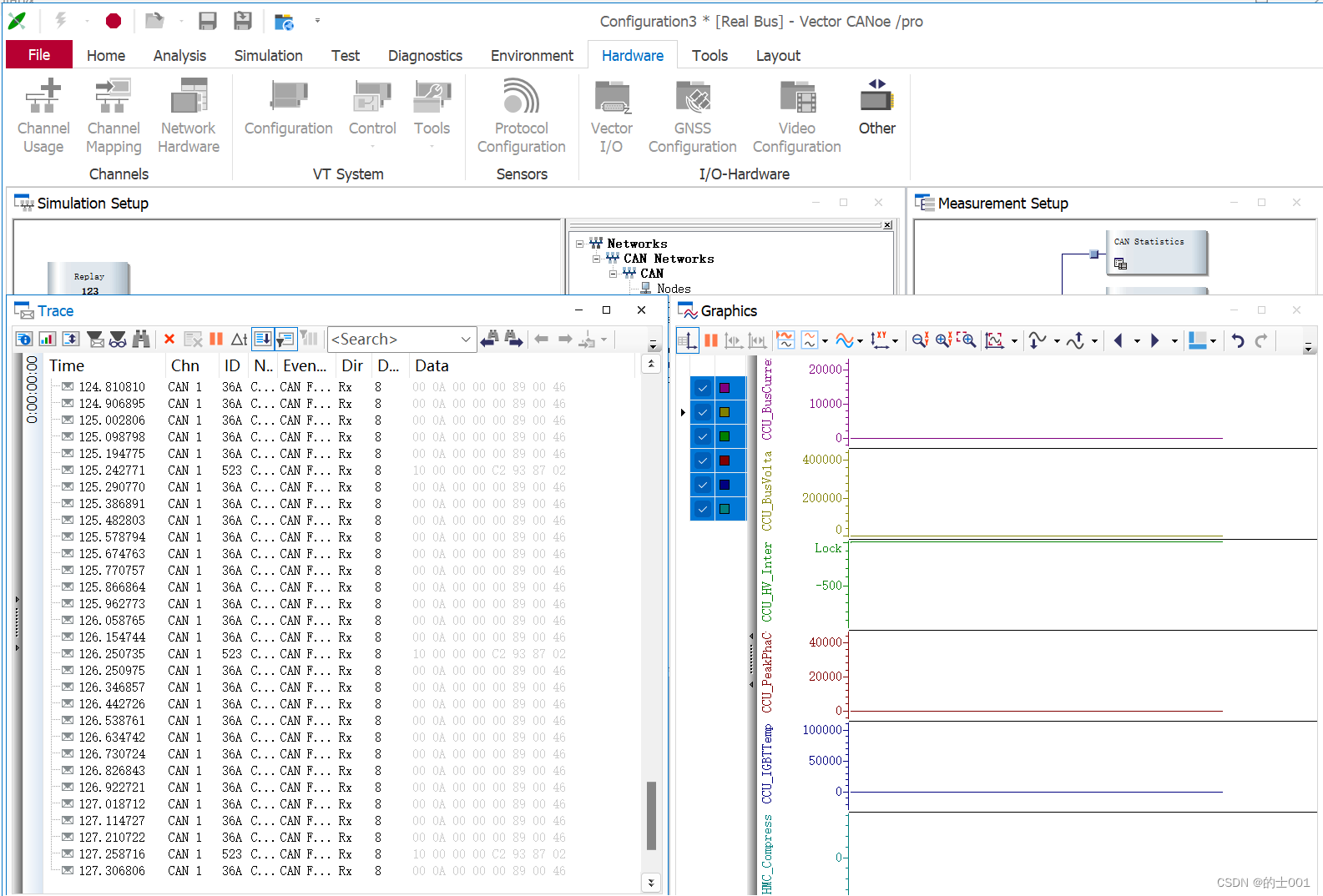

9.实时查看回放的报文情况，见下图

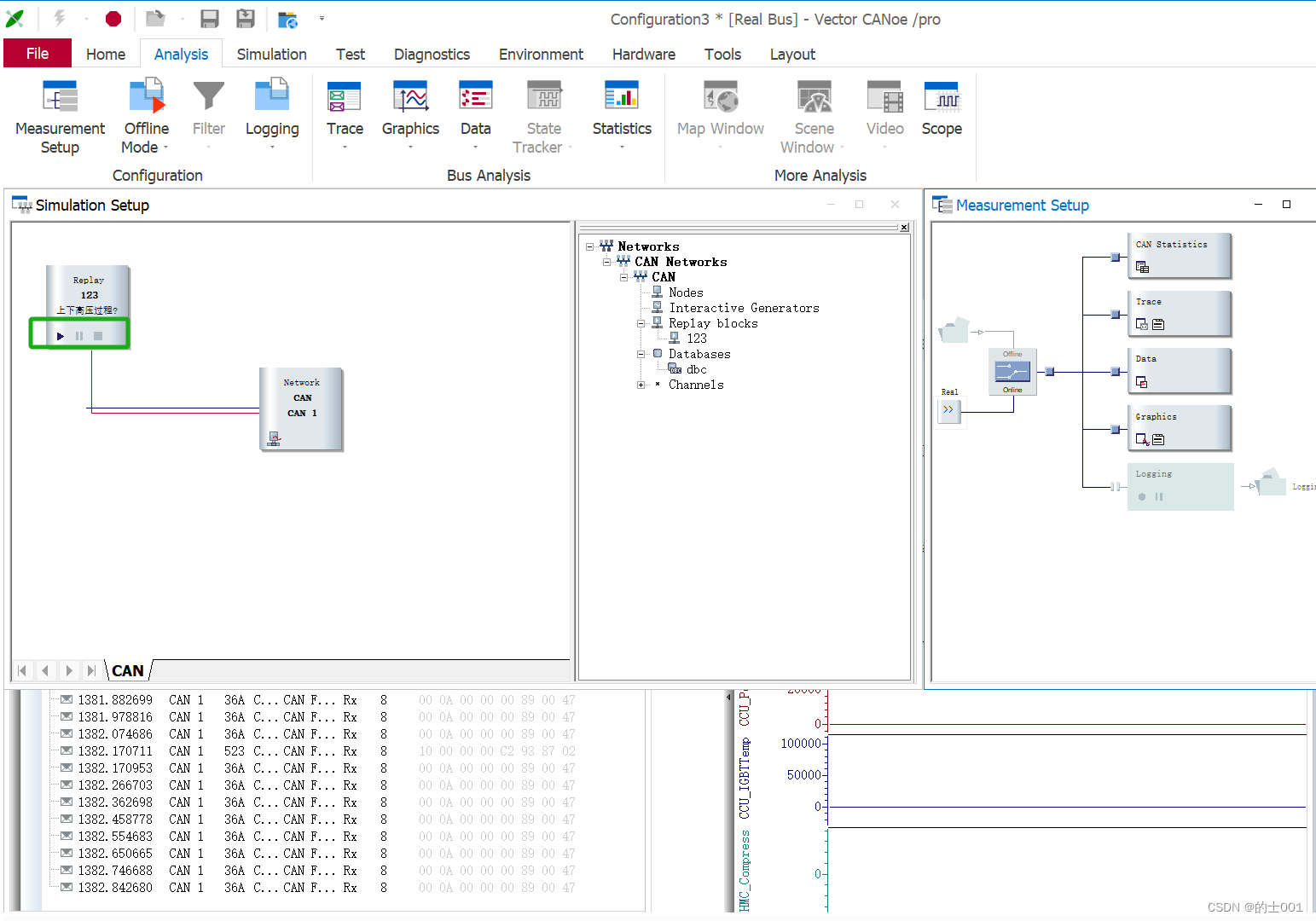

10.回放报文的时候：暂停、开始、录制按钮，见下图
