CAN一致性测试:物理层测试之位时间测试

从本周开始结合工作实践，给大家总结CAN一致性相关的测试
包括：物理层、数据链路层、应用层三大块知识点



CAN一致性测试:物理层测试之位时间测试

试验目的：测试控制器输出的差分电平位信号的特征。

试验依据：GMW3122，具体如图所示。表中条件如图所示。

测试参数	位时间偏差		条件
	最小值	最大值
高速CAN(最小负载) 500K~1Mbps	-0.45%	+0.45%	典型值500Kbps，C1=100pF、 C1=100pF、C3=0pF
高速CAN(最大负载) 500K~1Mbps	-0.45%	+0.45%	典型值500Kbps，C1=4700pF、 C1=4700pF、C3=3300pF
中速CAN(最小负载) 100K~250Kbps	-0.5%	+0.5%	典型值125Kbps，C1=100pF、 C1=100pF、C3=0pF
中速CAN(最大负载) 100K~250Kbps	-0.5%	+0.5%	典型值125Kbps，C1=10000pF、 C1=10000pF、C3=6800pF

                                                       GMW3122 信号位时间标准

波特率	125 kbit/s	250kbit/s	500 kbit/s
位时间	7984ns≤Tbit≤8016ns	3992ns≤Tbit≤4008ns	1992ns≤Tbit≤2008ns

试验设备：电脑、电源、示波器。

试验方法：选择控制器的适应条件，示波器两个通道分别连接CANH与CANL，通过测试控制器连续 隐性-显性差分电平的边沿时间，计算出一个位的时间。如图

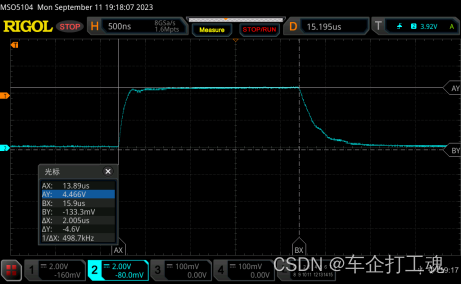

     位时间测量

判定标准：依据 GMW3122 的信号位时间标准进行评定。符合，通过；反之，不通过。
