实际电源的等效

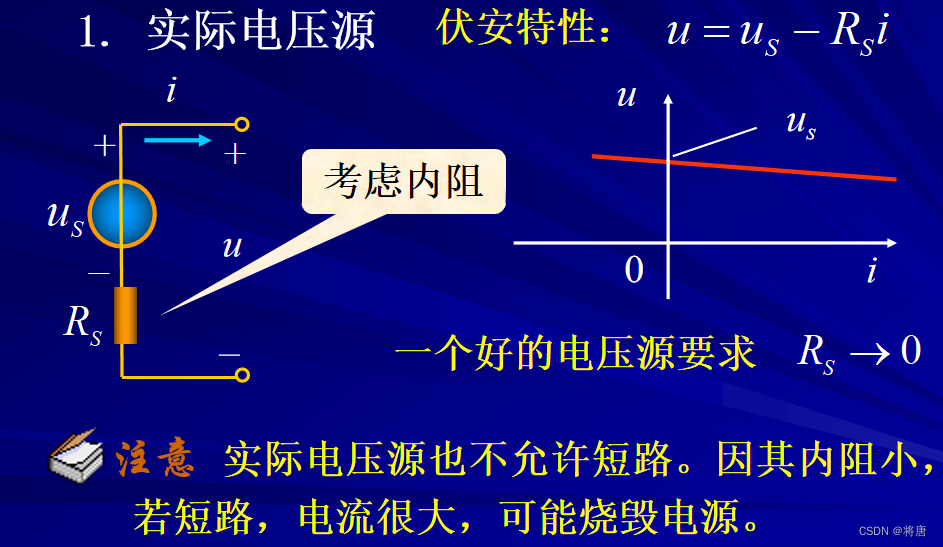

实际电压源

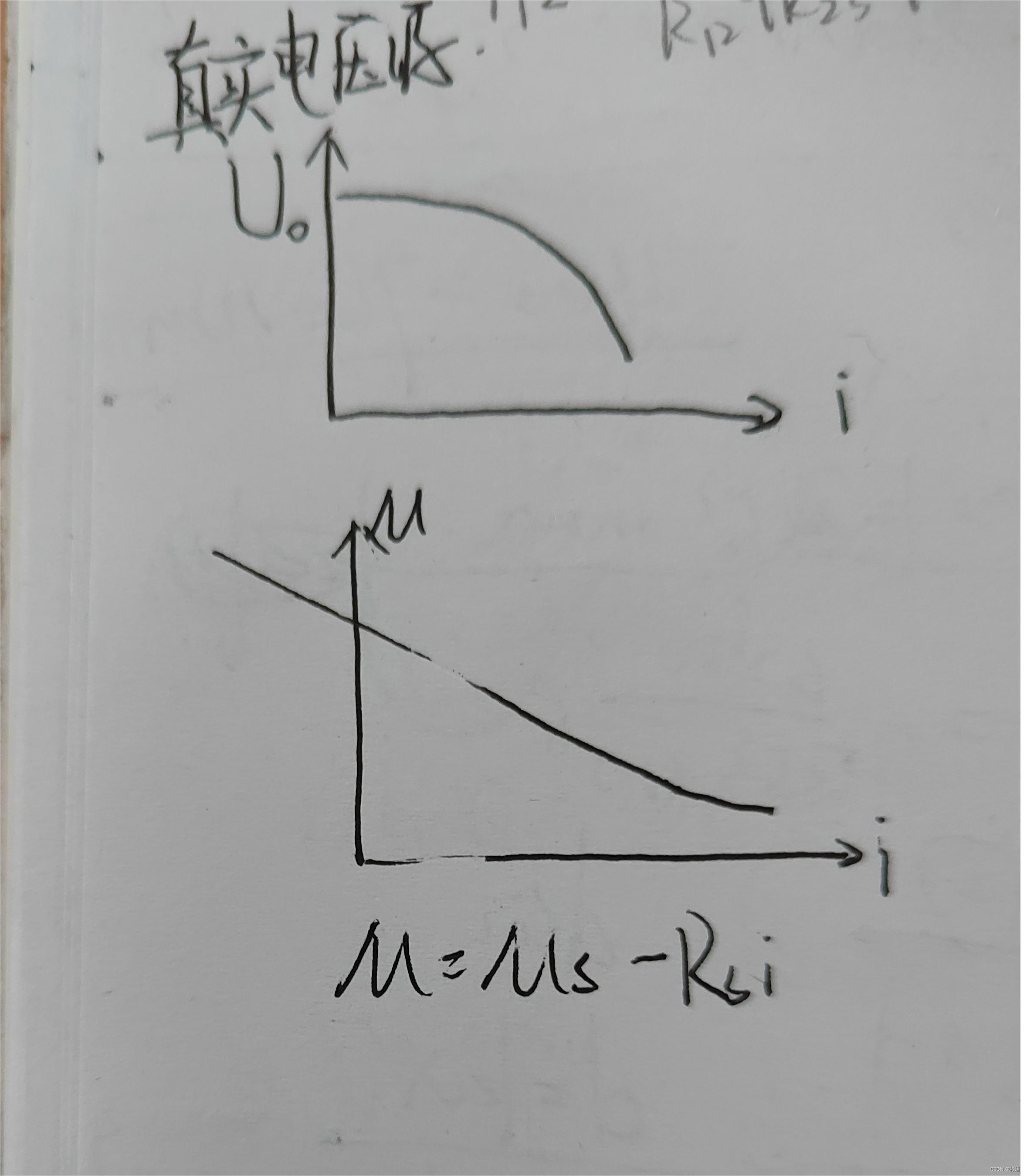

实际电压源的变化很少时线性的,但是由于在局部上往往表现出线性的特征,因此可以用线性的来进行分析

开路电压与短路电流

开路电压就是---->两端未接负载时,电流为零,因此电压就是Uos(Open-circuit voltage)开路电压

短路电流就是---->两端用导线相连接,,那么就会有大电流,Isc(Short-circuit current)叫做短路电流大小为Us/R

必须是串联结构(串联内阻),如果并联则对外等效时可以把内阻去掉,起不到表现电压源真有内阻

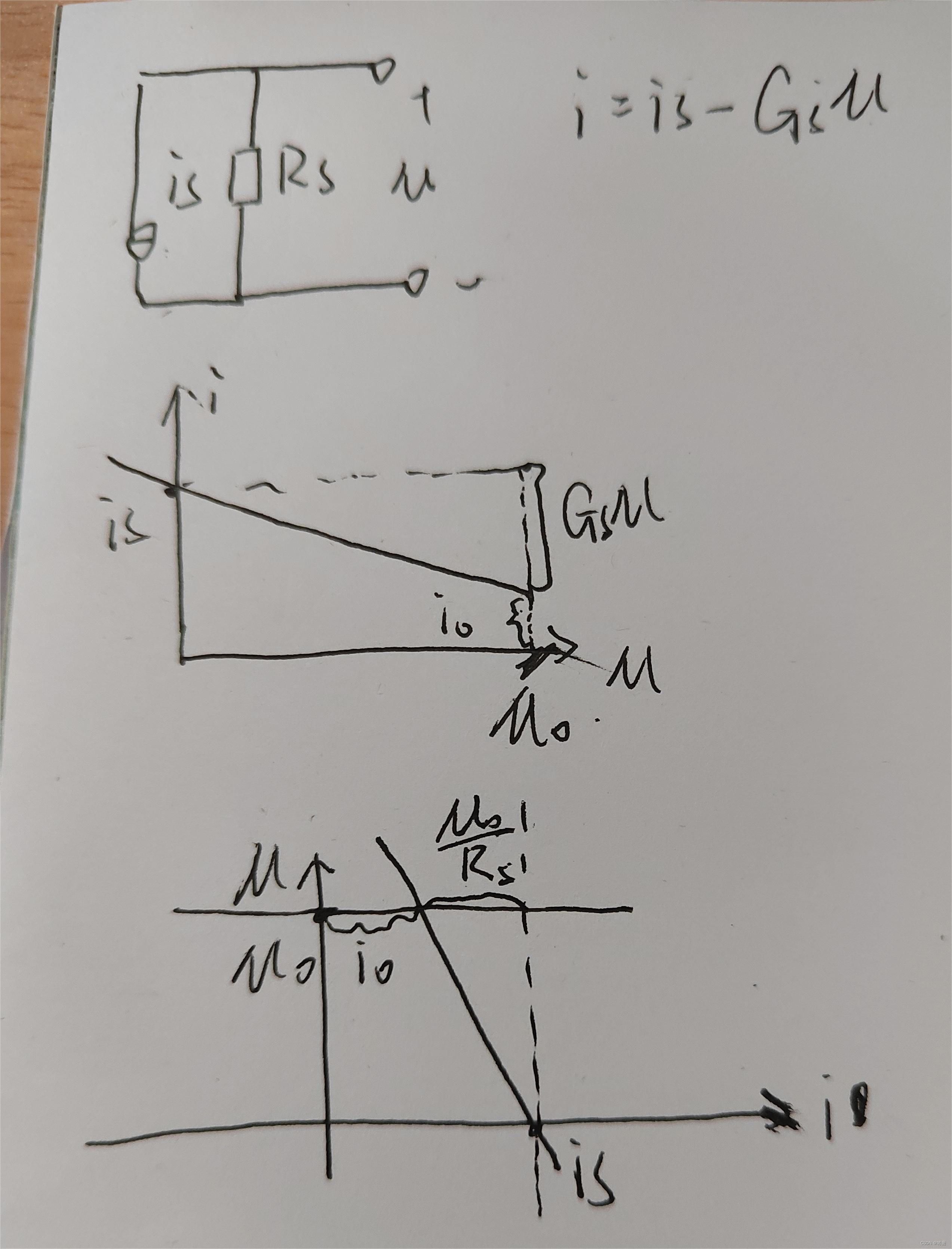

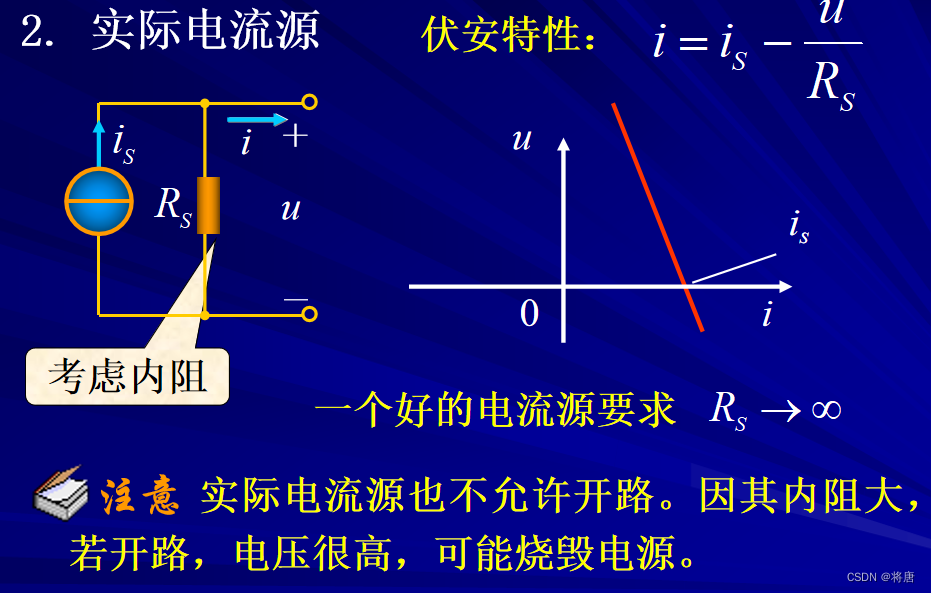

实际电流源

必须是并联结构(并联内阻),如果串联,对外等效时内阻可以去掉,起不到表现电流源真有内阻

 内阻电流方向

必须是和电流源方向相反的

证明:如果是相同的,那么引用基尔霍夫电流定律(广义结点),实际电流源输出电流Is+Ir>Is,不存在,因此方向必须相反

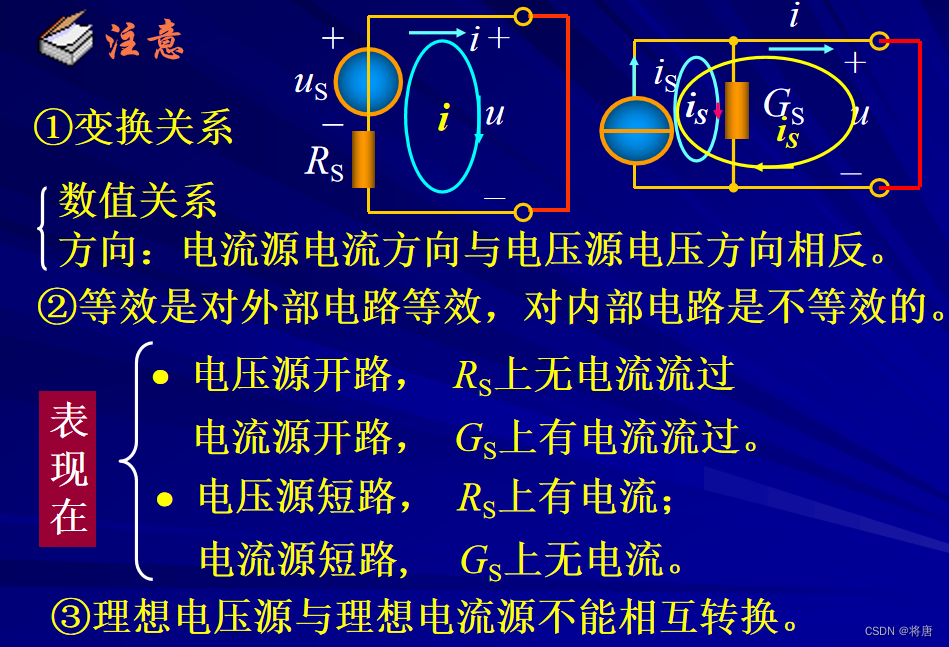

电压源和电流源的等效变换

电流用安培来表示,电压用伏特来表示,在等效变换过程之中则必须要有一个中间量,这个就是电阻或电导来充当

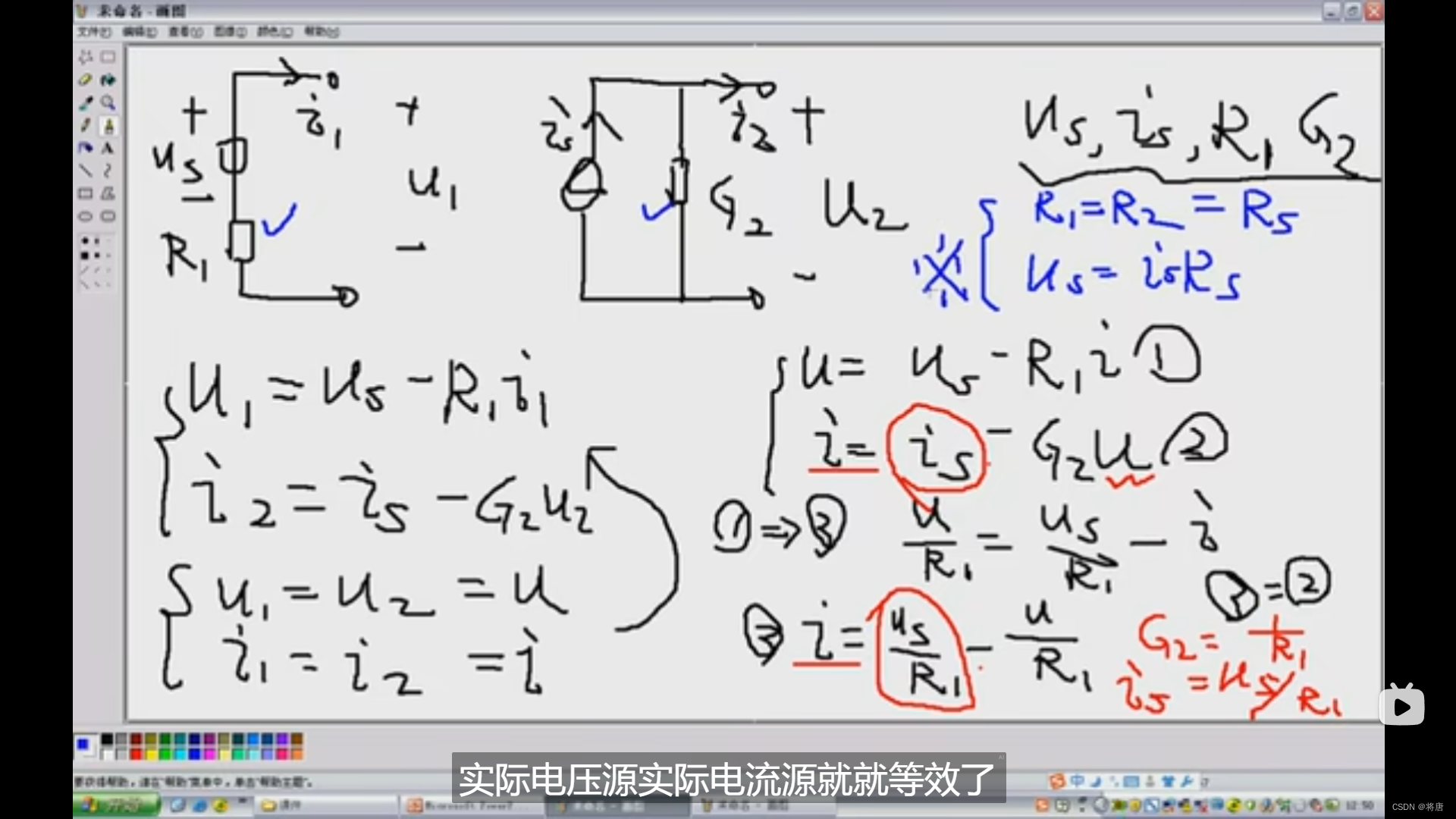

推导过程

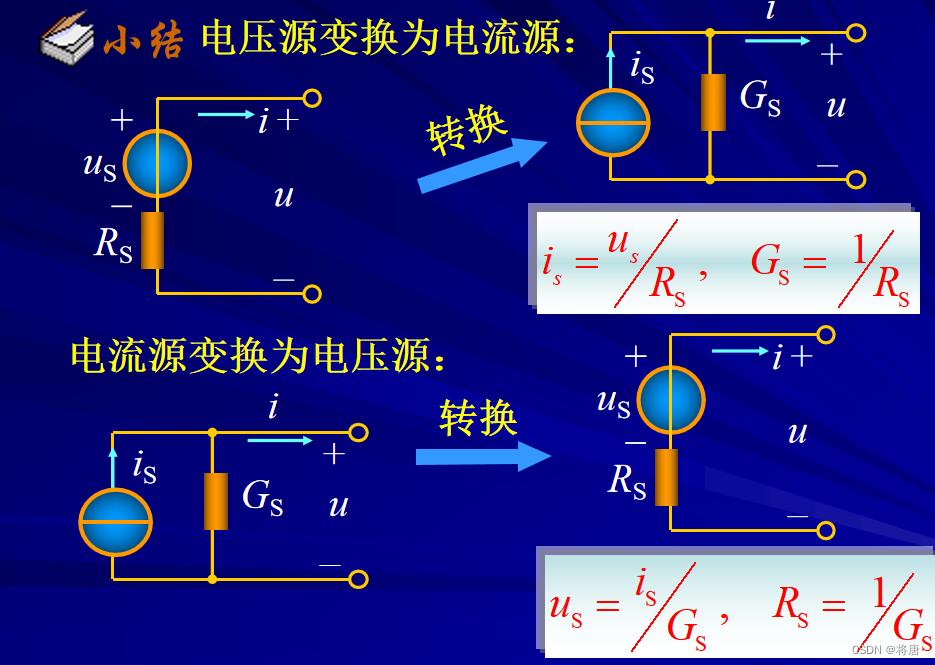

 小结

电压源变电流源直接除,内阻值不变,结构变并联,转换后电压电流的方向是相反的

电流源变电压源直接乘,内阻值不变,结构变串联,

变化过程中不要把要求的也等效了,这样做没有意义

同时变换过程当中,注意与电流源串联的都可以去掉,与电压源并联的都可以去掉!!!

电流源开路时电流全部流过内阻,造成过电压极大,容易烧坏电源.

电压源短路时,电压都给到内阻,造成电流极大,容易烧坏电源.

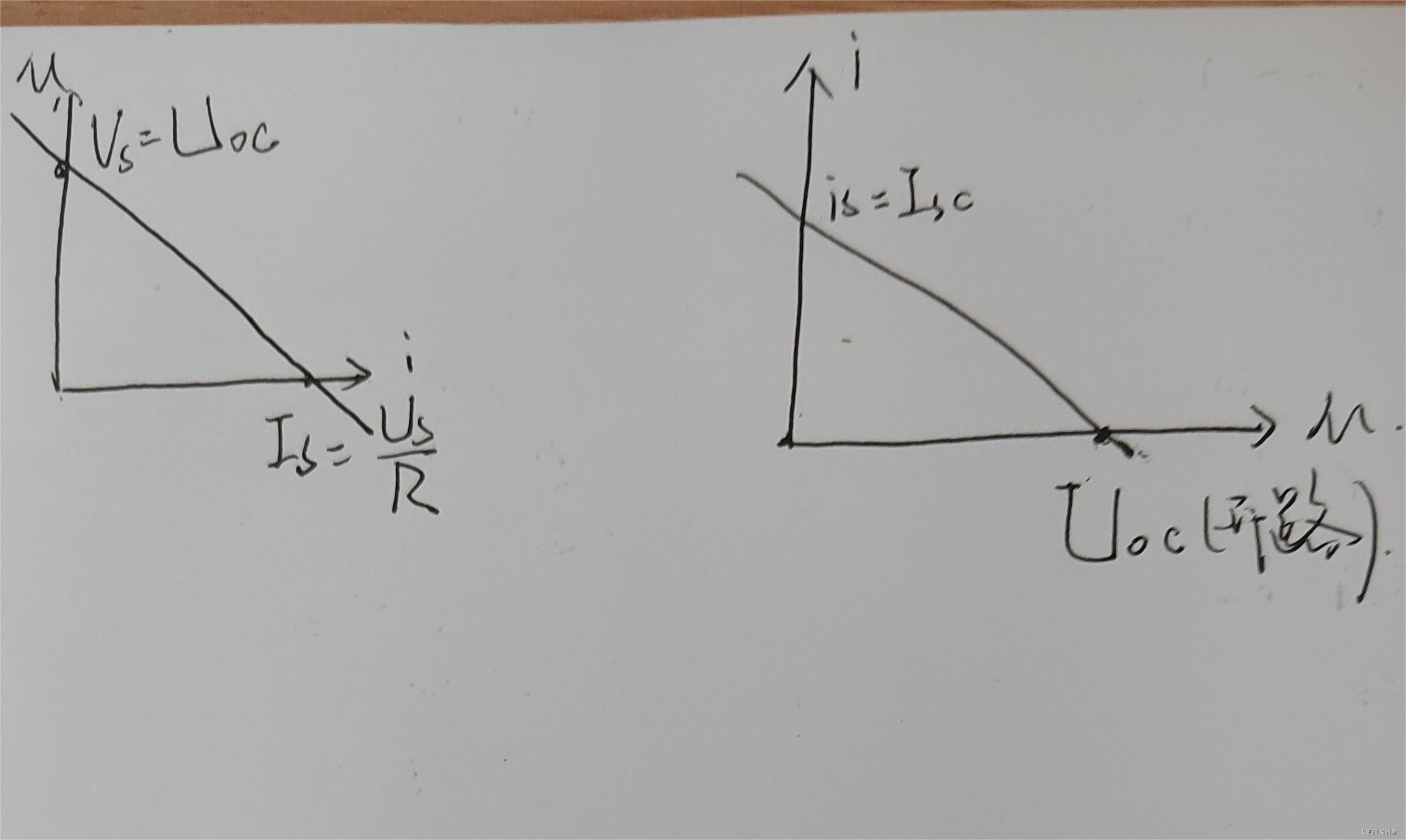

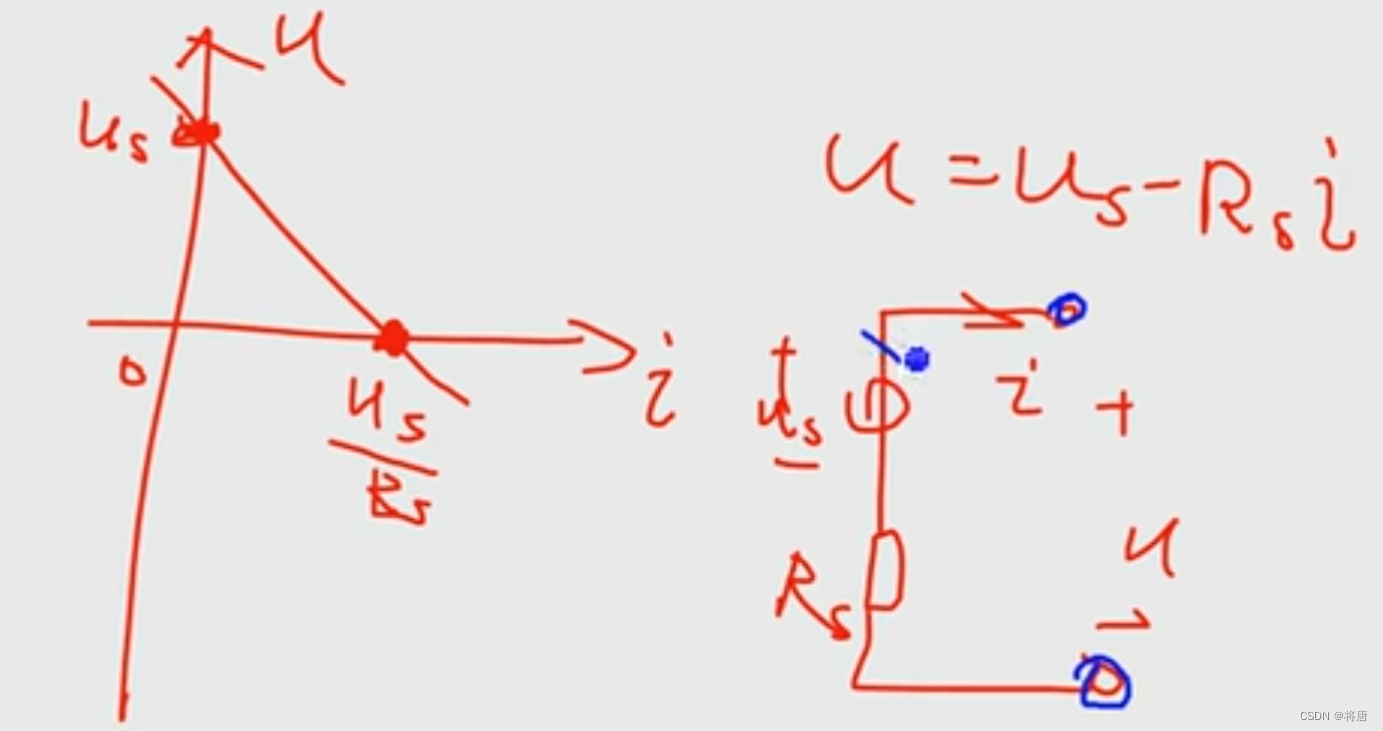

截距含义

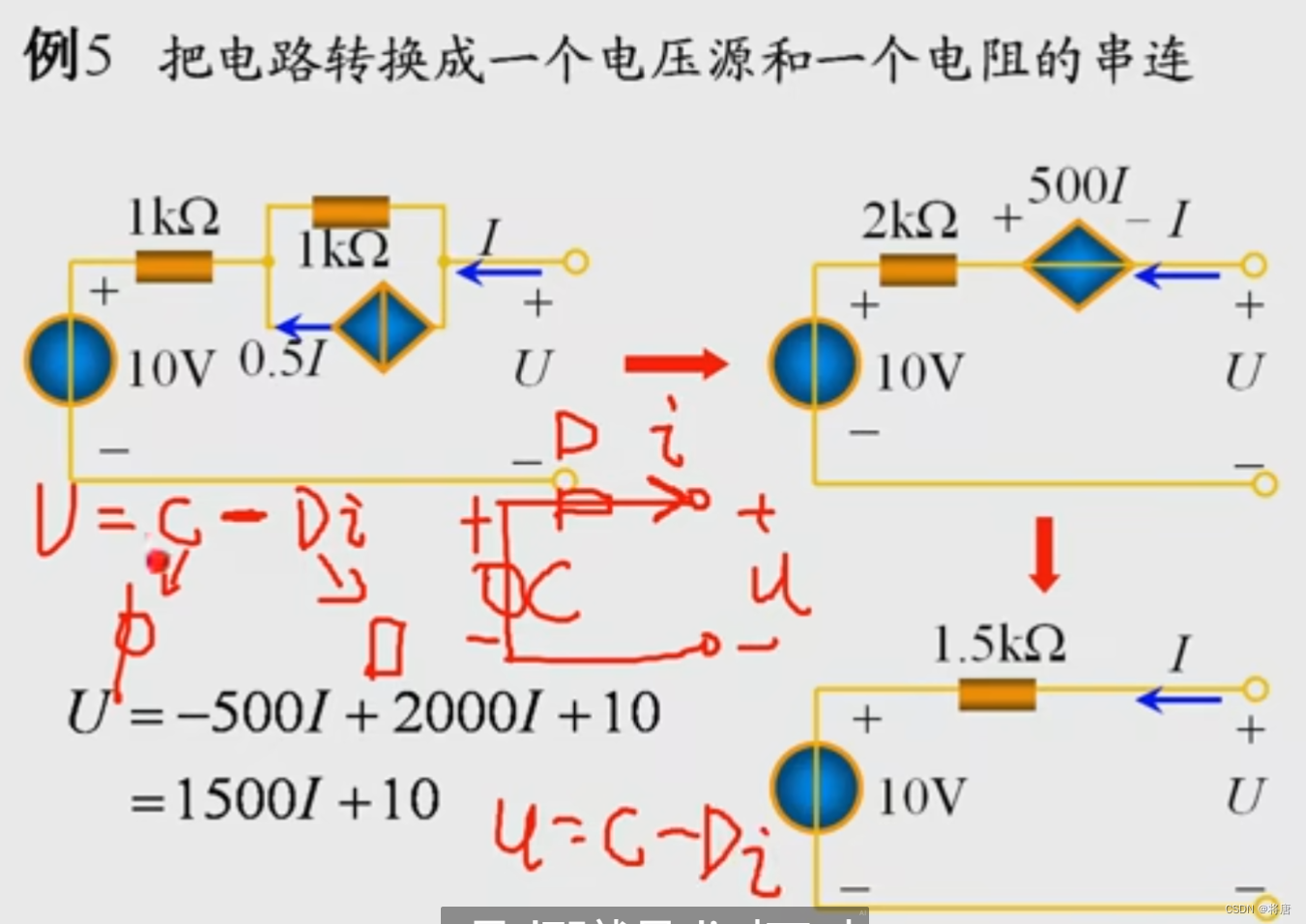

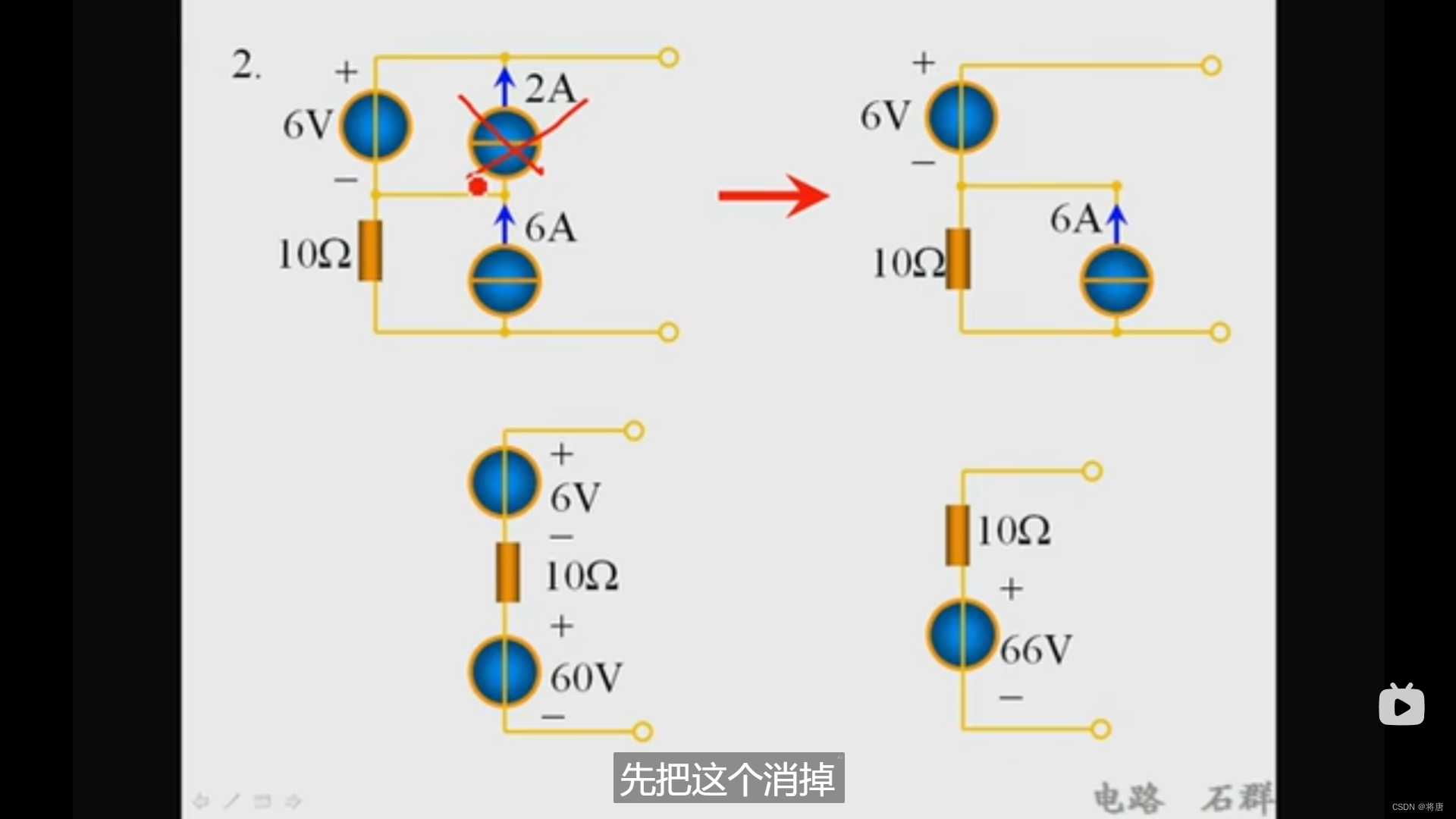

 例题:

公式法:(化简的终极奥义)

 此时的D具有电阻的含义,而C具有电压源的含义(上正下负)

(完全重新选择元件进行对外的等效)

含有受控电源的等效转换原则上与独立源的等效变换是相同的

只有含有控制量的支路不能被替换(控制量不能丢失)
