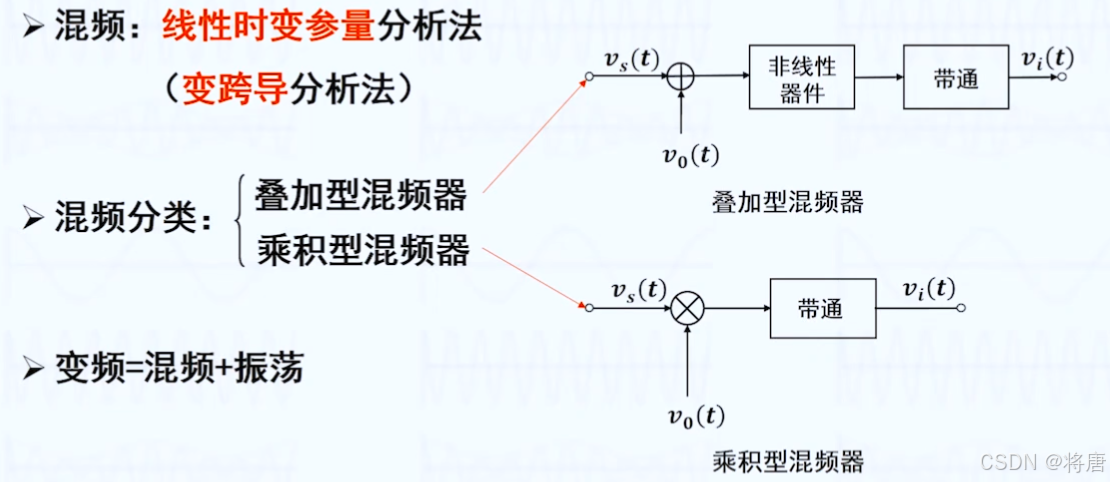

叠加型的混频器

晶体二极管的混频器

乘积型混频器

混频干扰

来由:

组合干扰---fs和fo(哨声干扰)

组合副波道干扰(fn与fs) ​编辑

交调干扰

互调干扰

相互混频干扰

阻塞干扰

---

混频

相关概念

混频器的本质与调度检波的本质都是一样的 , 那就是频谱搬移 , 从始至终我们都在做的事情就是频谱搬移 , 也就是利用非线性器件进行频率的转换 , 再使用滤波器得到我们需要的频率

那混频器具体是干嘛的呢? 简单来讲就是将高频信号转到中频信号

输入信号总共就两个 , 一个载波 , 一个本地振荡信号 , 采用超外差的方式 , 所以fo会大于输入的载波信号 , 所以fo会和fs有一个差值 , 正好相差fi即为中频的一个数字 , 偷梁换柱

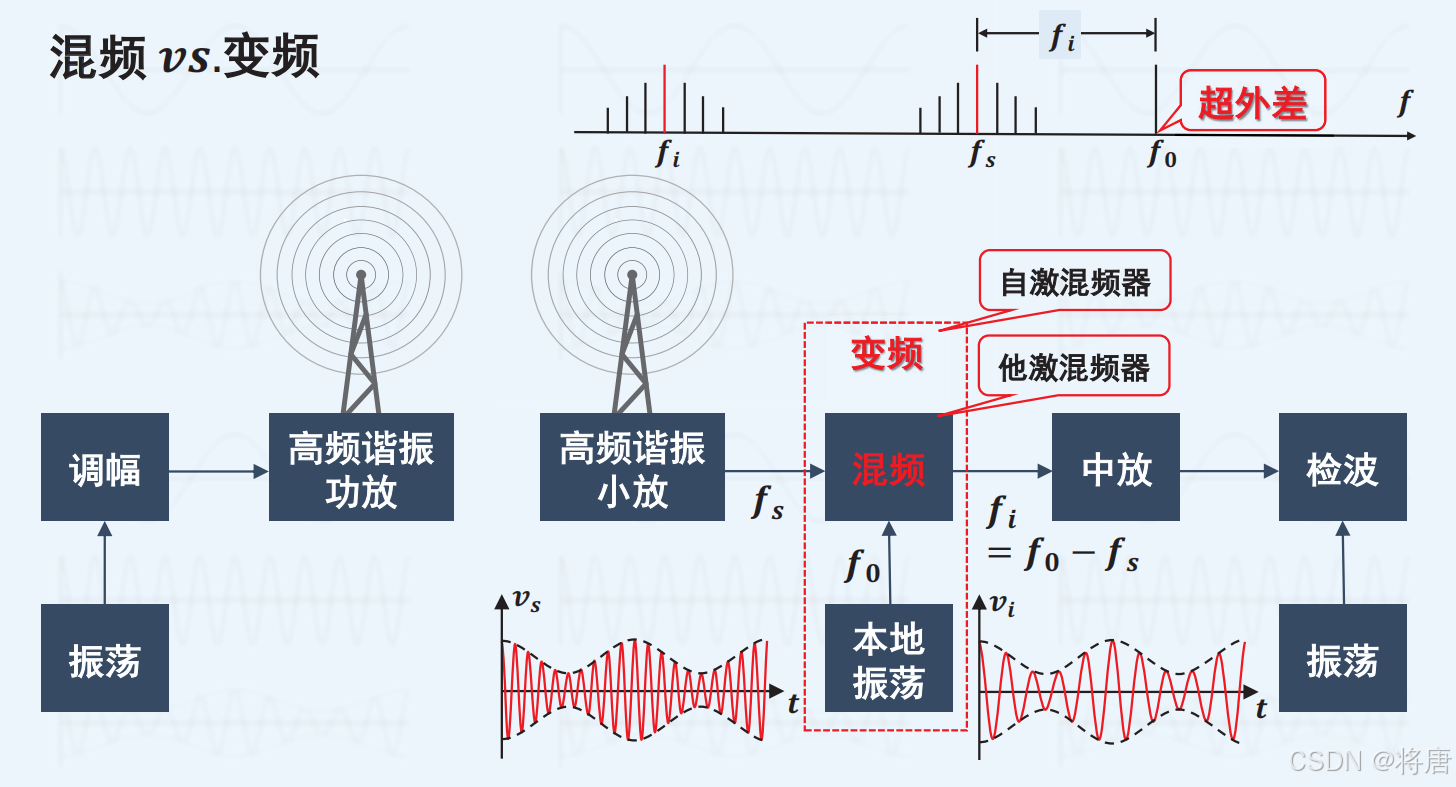

变频与混频的区别

区别在于变频是频谱变换 , 而混频则是将频谱变换和振荡器和在一起了

对于变频我们可以将其理解为是自激的混频器(包括振荡信号) , 而变频我们可以将其理解为是他激的混频器(依靠外部的振荡信号供给他频率 , 再进行频谱变换)

优缺点

优点 : 利用混频将多波段的不同的频率转换为固定的中放频率 , 利用固定的中放进行统一的放大 , 使得他的质量指标一致 , 由于中放负责具体的增益 , 所以高频谐振小放的增益可以不同做得很大 , 所以说其工作的稳定性也提高了 , 其整机的灵敏度和选择性都得以较大的提升

缺点 :其缺点主要体现在混频干扰上面

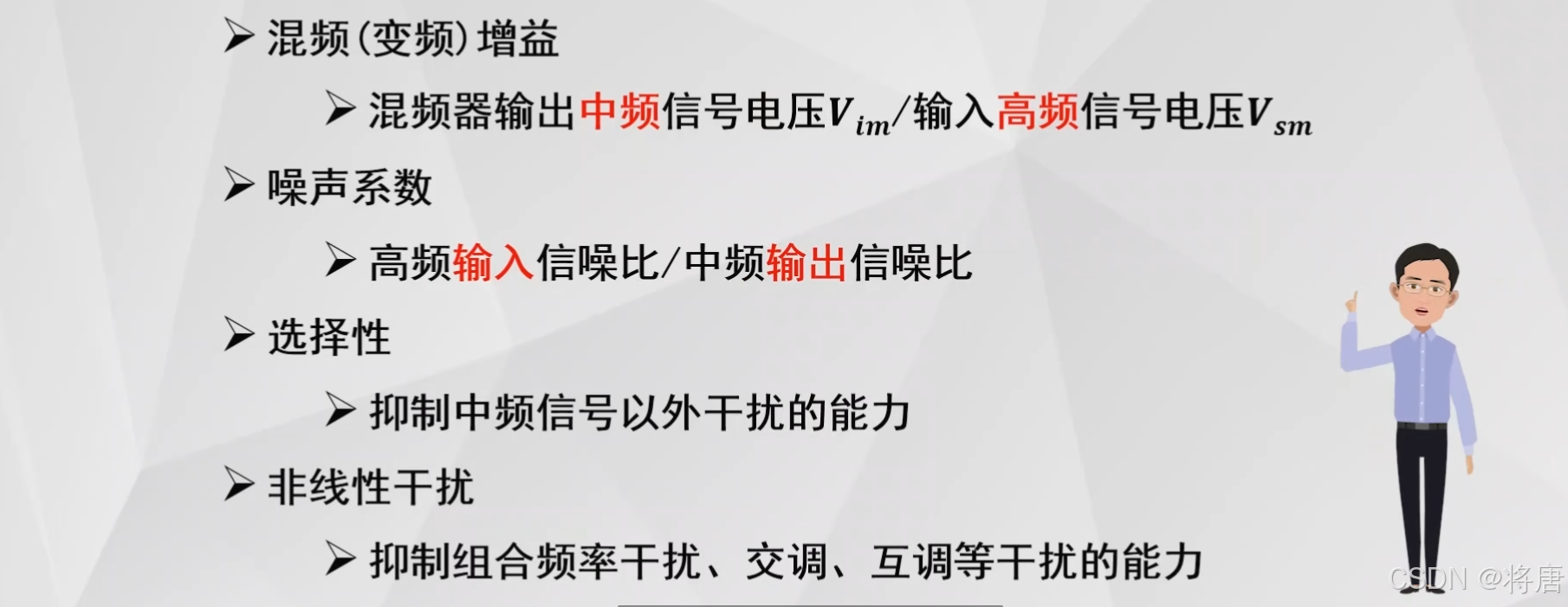

性能指标:

需要合适的去选择管子的静态工作点 , 选择合适的中频频率和本振信号

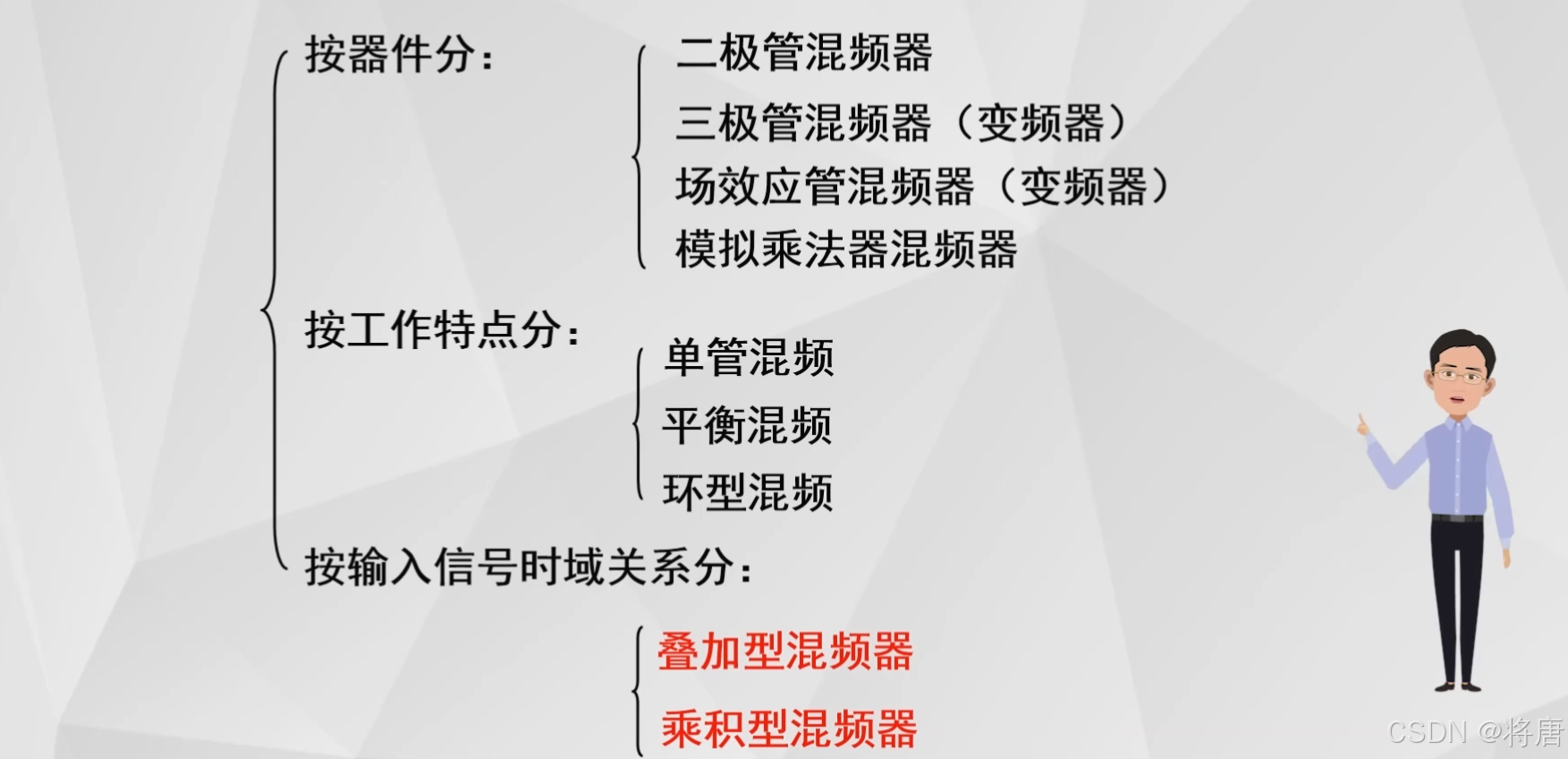

叠加型的混频器

利用器件的非线性

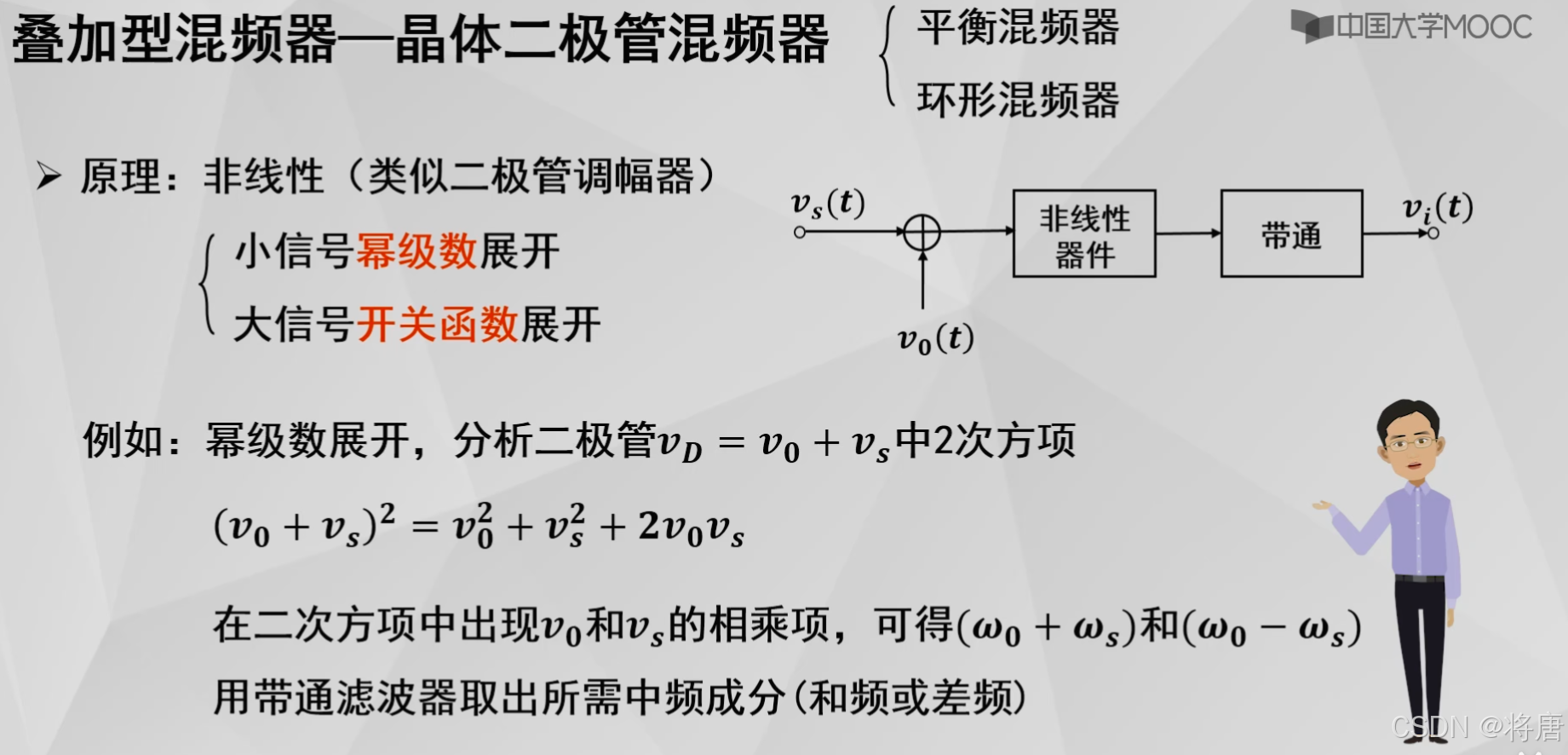

晶体二极管的混频器

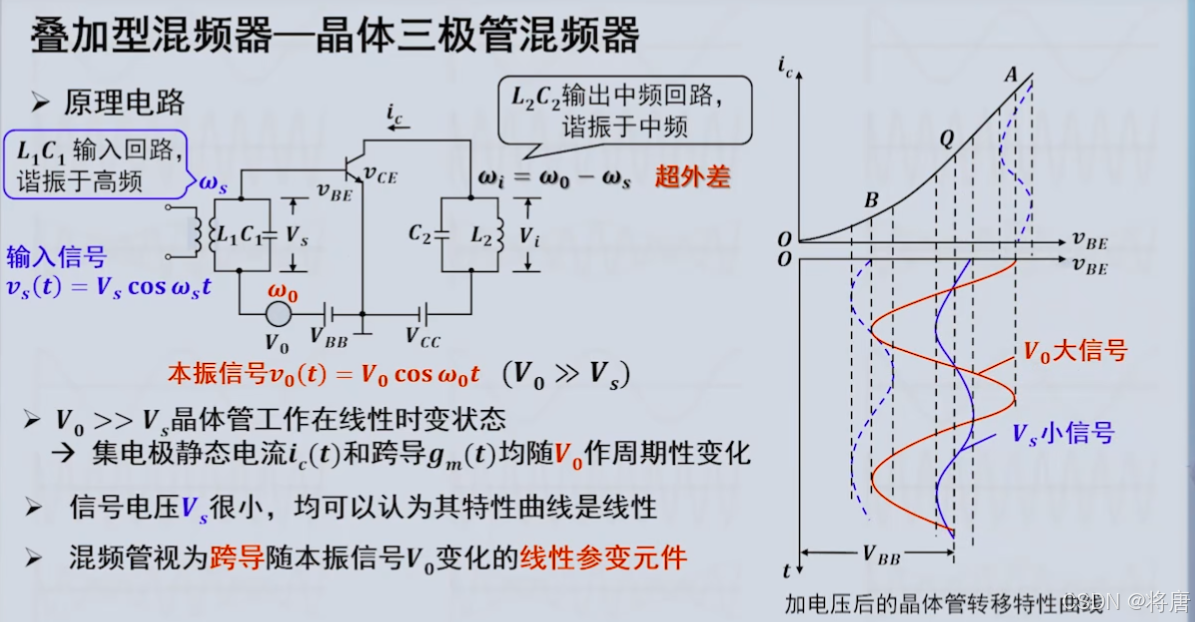

上图中可以看出其本振信号Vo加在基级回路 , 信号幅度比较大 , 输入的高频信号谐振在L1C1的并联谐振回路 , 谐振于高频 , 集电极的并联谐振回路L2C2谐振于中频,使得信号实现从高频到中频的转换

信号一大一小进行叠加 , 导致晶体管的Q点从B点到A点进行变化 , 由本振信号来决定 , 这个信号很大 , 必定是非线性的信号 , 对于蓝色的输入信号来讲 , 振幅很小 , 无论在哪点都可以认为是线性的因此是线性的参变元件 , 这样的方法就叫作线性时变参量分析法 , 这个大的本振信号一直在引起斜率的变化 , 也就是电导的变化 , 所以又名变跨导分析法

乘积型混频器



混频干扰

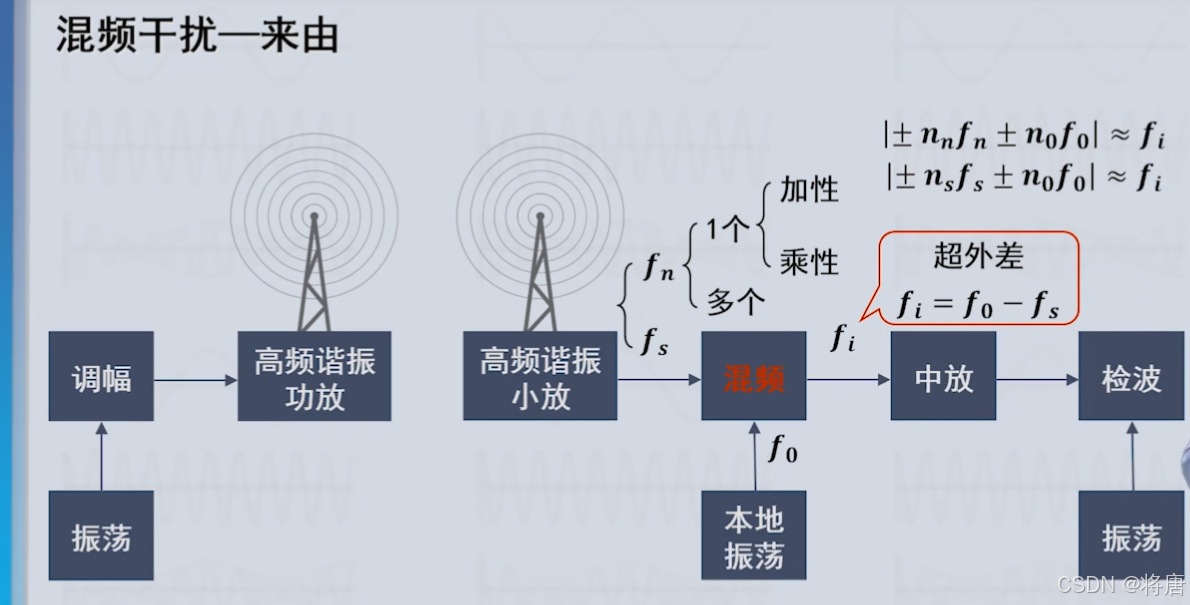

来由:

理想情况下 , 混频的两个输入信号, 本振信号fo和输入信号fs在经过混频之后 , 其输出信号应为fi = fo - fs , 但是由于混频的非线性作用 , 很有可能使得其输出信号中s,o为正整数 , 最后也是在中频或中频附近 , 由于中放是具有一个带宽的放大器 , 那么能有可能在中频附近的频率也能够通过中放而产生干扰 , 这就是混频干扰的来由.

同时fs输入信号也有可能存在干扰信号,干扰信号与本振信号进行组合之后 , 也有可能会等于fi , 也有可能会通过中放而产生干扰 , 对于干扰信号来说 , 有可能是一个也有可能是多个 , 一个干扰信号有可能是乘性的也有可能是加性的干扰.

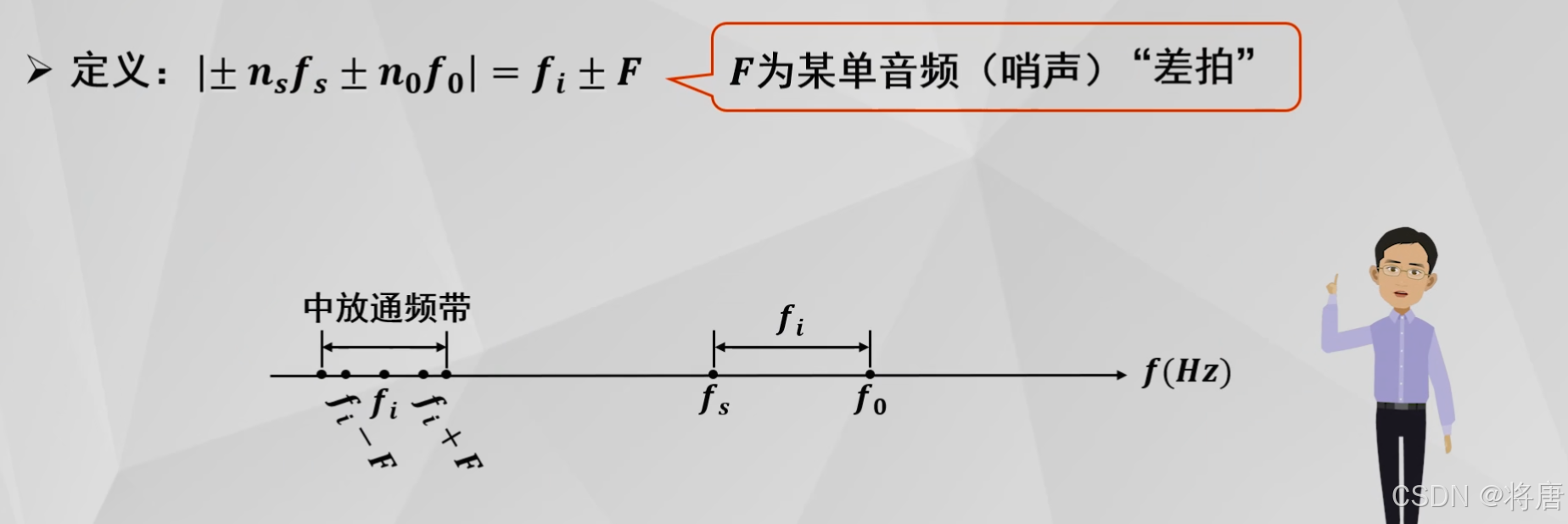

组合干扰---fs和fo(哨声干扰)

本振信号fo与输入信号fs之间的信号就是我们想要的中频信号

对于中放部分 , 中心频率为fi , 其通频带叫做中放通频带 , 凡是在中放通频带附近的频率都能够通过中放到检波并被检波出来

如果fi+F是这个频率被产生了 , 并且处于中频带的范围之内 , 那么就会被中放进行放大 , 送入检波后被插拍出一个 F 出来 ,F在放到低放里面 ,就是一个固定的单音频的声音噪声, 这个F就像一个哨声一样 ,  因此又名哨声干扰

所以其根本原因就在于混频的非线性产生了各种各样的组合 , 某些组合不凑巧正好落在了中放的通频带中 , 因此产生了哨声 , 也就是干扰

下图中理论的中心频率应该是fo-fs = 465k , 但是通过另一种组合 , 2fs - f0 = 466k 正好与中心频率产生了1k的差拍 , 那么这个信号就会产生噪声

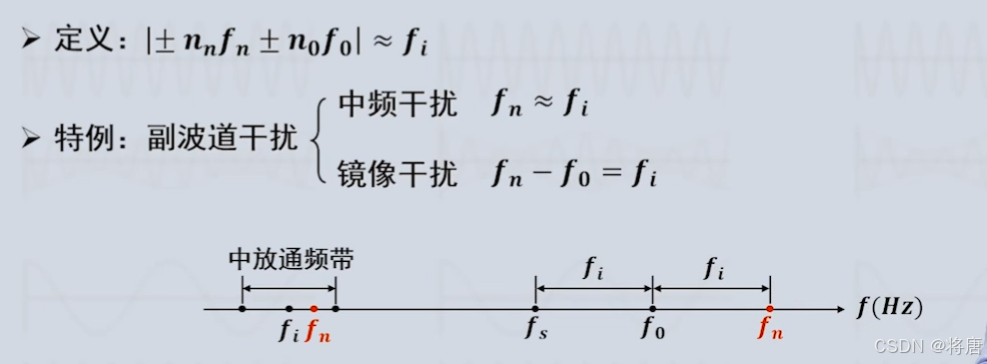

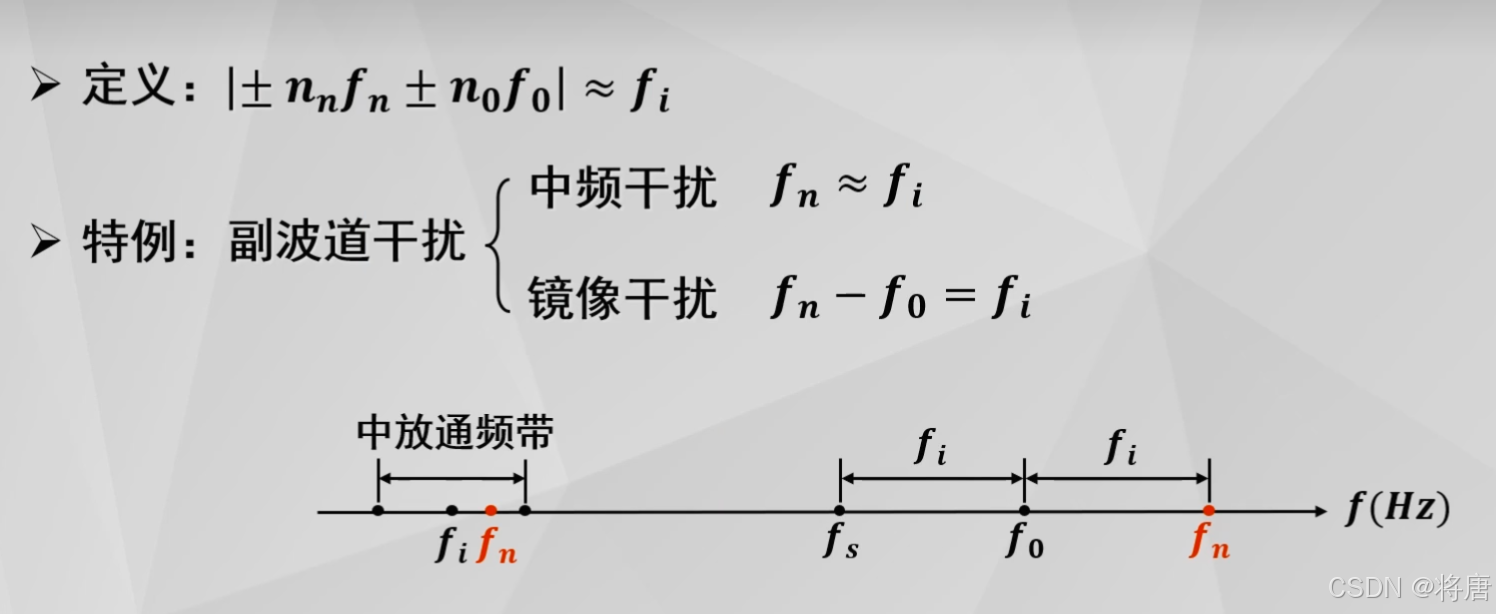

组合副波道干扰(fn与fs)

一般情况下 , 组合的副波道干扰只要满足上述定义式就会出现 , 也就是干扰信号fn与本振信号fo的组合正好等于中频或是中频附近时 , 没有组合时 , 会产生两种干扰一种是中频干扰一种是镜像干扰

中频干扰 : 就是fn = fi (也就是n为1 , o为零时) , 而镜像干扰就是干扰信号fn和本振信号fo的差距刚好是中频频率 , 从下图中可以看出其和输入信号fs刚好成镜像的位置刚好对称, 因此被称为镜像干扰

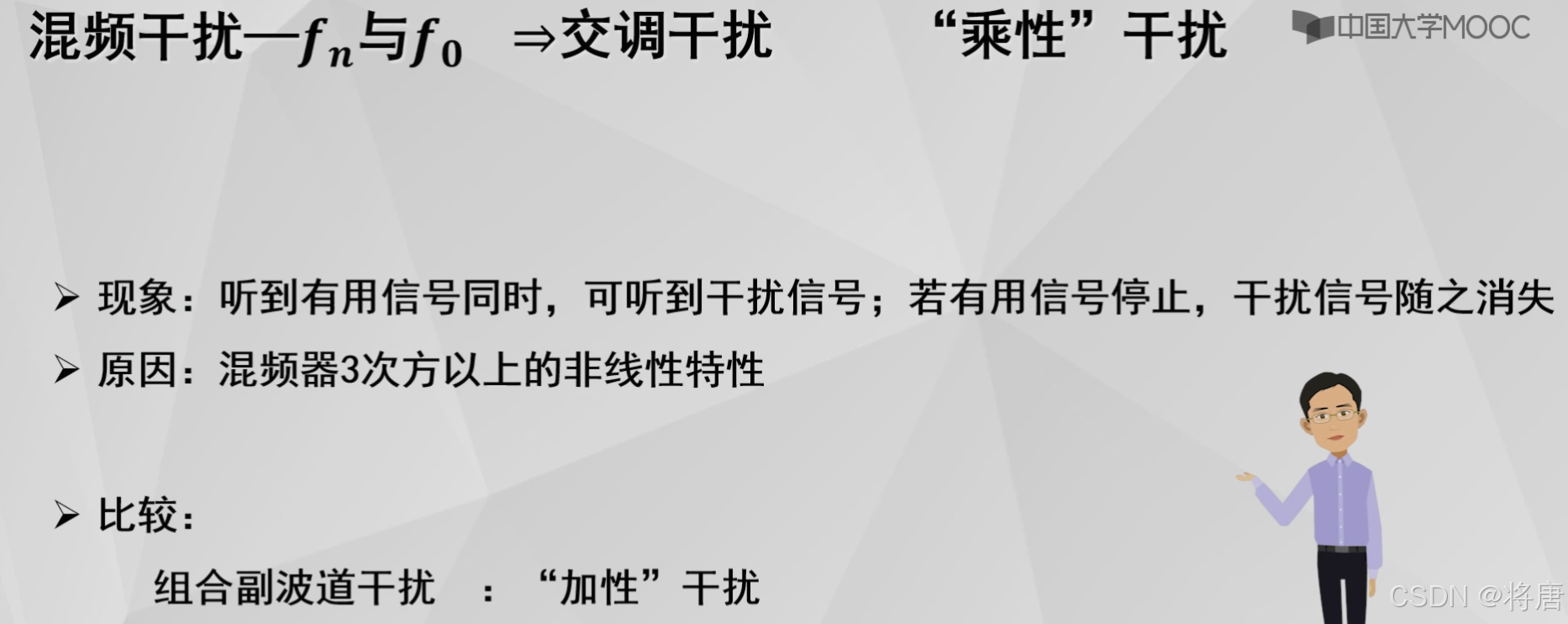

交调干扰

交调干扰就是只存在一个干扰信号时

这是一种乘性的干扰 , 当有用信号存在时, 噪声存在,当有用信号消失时 ,噪声也随之消失

产生原因 : 混频器3次方以上的非线性特性

加性干扰 , 当有用信号存在时, 噪声存在,当有用信号消失时 ,噪声依然存在

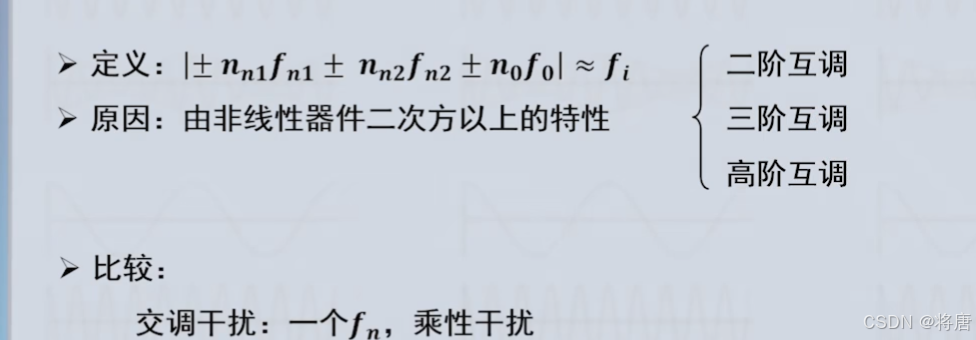

互调干扰

当干扰信号不止一个的时候 , 我们将其称作互调干扰

交调干扰是一种乘性的干扰 , 当我们的有用信号消失时 , 干扰信号也会随之消失

以上的干扰的类型 , 都是有用信号fs与本振信号产生的干扰或者干扰信号与本振信号所产生的组合 , 接下来要谈的干扰就是 , 本振信号自身携带的干扰

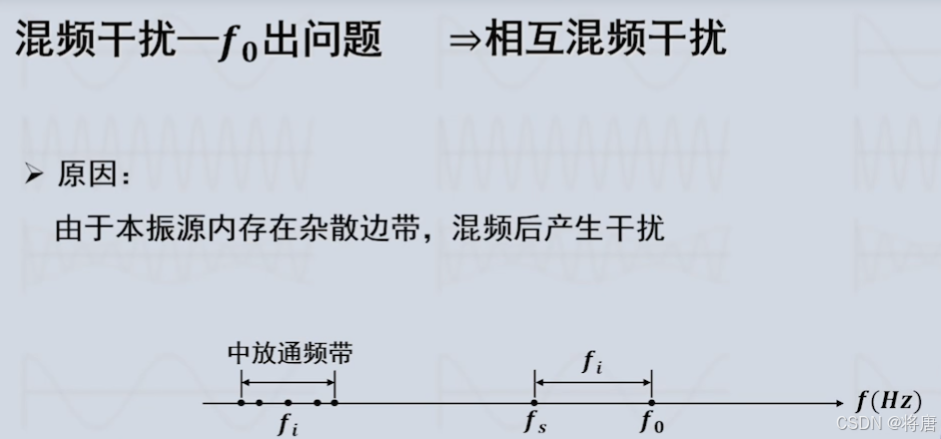

相互混频干扰

这种干扰就是本振信号出问题时出现的干扰 , 本振信号实际上是个振荡器 , 如果振荡器没做好的话 , 就会存在很多杂散的边带和很多零散的频率 , 这些频率通过混频之后 , 通过非线性器件能够产生很多的干扰的信号

如果以上的干扰都是小信号的话 , 那么下面要讲的信号就是大信号的干扰

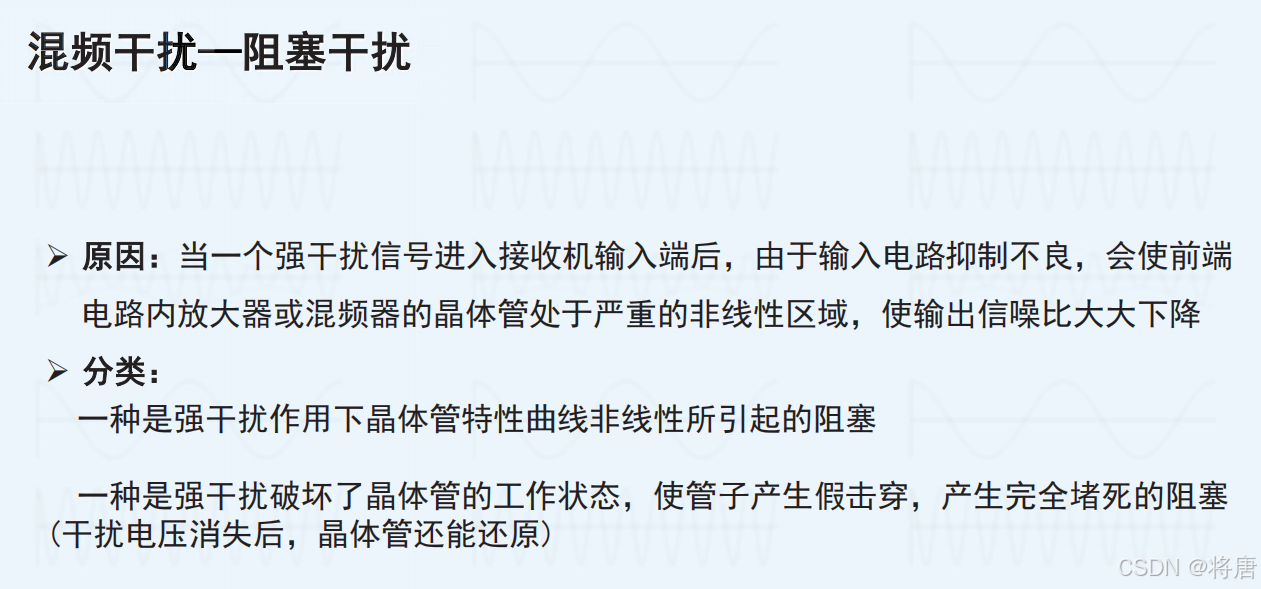

阻塞干扰

 所以混频的干扰主要是由于混频的非线性所造成的

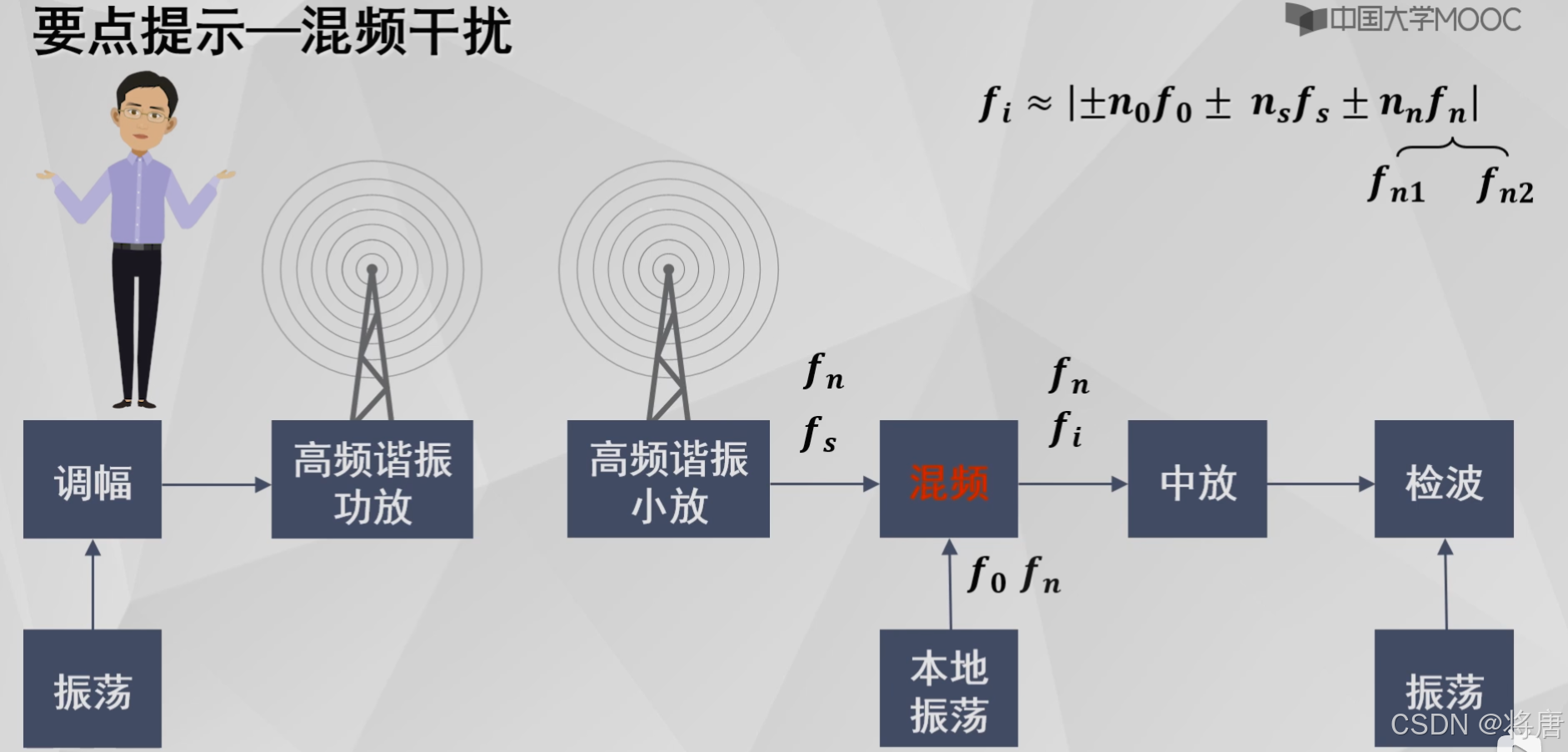

综合一下 , 混频信号出现的干扰主要是由于输入信号附近出现干扰信号fn , 输出信号fi附近出现干扰信号fn , 以及本振信号附近出现干扰 , 也就是fo附近出现干扰三种情况 , 可以统一用下面的公式表示
