无线电能传输系统仿真建模无线充电SS拓扑结构MATLAB/SimulinkSS 型无线电能传输系统设计与优化

摘要：以 SS 型补偿等效电路为基础，运用电路理论分析系统的输出功率、传输效率与电压、频率及线圈互感的关系，从而提出一种参数设计方法。其次，对线圈参数的设计，综合考虑系统传输效率和输出功率，以提升电能传输效率为优化目标，确 定 线 圈 初 始 参 数 。最后，在MATLAB/Simulink软件对搭建系统仿真模型，用于验证本文方法的正确性和有效性。

一：SS 型 WPT 系统分析

         基于磁场耦合的 WPT 系统分为感应式 WPT与谐振式 WPT 两类，两者具有相同的传输原理。两线圈间的松耦合，导致系统的传输效率低，产生较大的无功损耗。为改善系统的传输性能，一般在发射回路与接收回路进行电容补偿 。因 SS型补偿电路具有结构简单、谐振频率不随互感或
负载变化而变化、发射回路可直接接电压源、接收回路可恒压输出等优点，故本文选择在两侧电路
中串联电容。

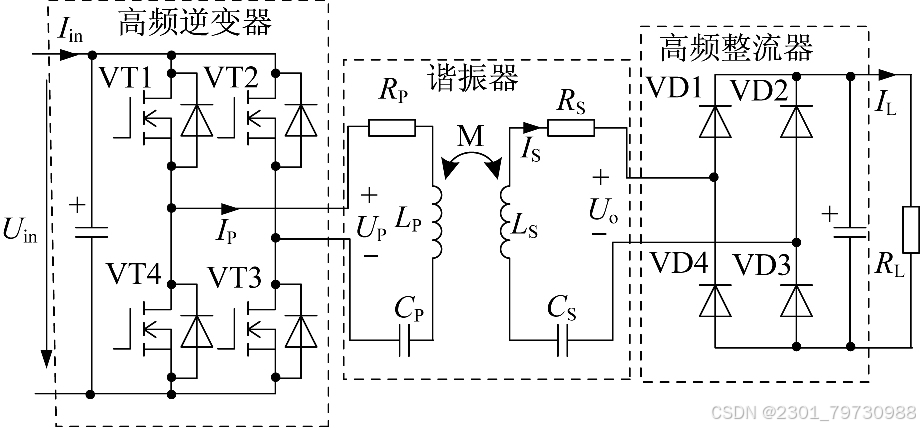

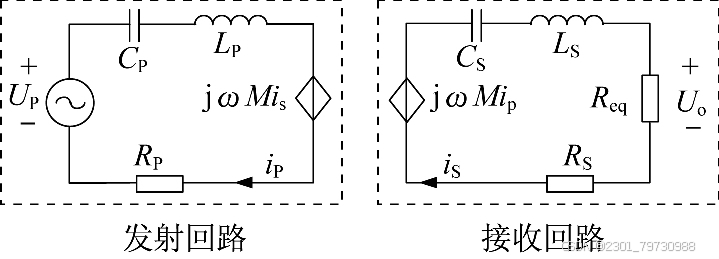

              典型的 SS 型 WPT 电路如图 所示，由高频逆变器、谐振器、高频整流器及负载组成。高频逆变器主要由 4 个 Mosfet 管(VT1 ～ VT4)组成;L P 、L S 为发射线圈与接收线圈的自感，Ｒ P 、Ｒ S 为线圈的内阻(随着频率变化而变化)，C P 、C S 为谐振器的补偿电容;高频整流电路由 4 个二极管(VD1 －VD4)及滤波电容组成，Ｒ L 为系统负载。U in 、I in 分别为系统的直流输入电压与电流，U P 为电流逆变后产生的电压，U o 为接收回路输出的电压，I P 、I S分别为发射回路、接收回路的电流有效值，I L 为负载端电流，M 为两线圈之间的互感。SS 型等效电路如图 2所示。

       图中，U P 与 U o 可表达为

     接收回路中的等效电阻 Ｒ eq 表示为

    运用电路互感理论，建立图 中所示电路的KVL 方程，即

        ω 与开关管频率 f 的关系为

      结合以上两个式子，当系统满足式下式时:

      接收回路负载上的输出功率与传输效率为

           系统的输出功率与传输效率可表示为

            不考虑线圈内阻 Ｒ S ，等效负载 Ｒ eq上电压有效值近似为
