基于单片机的温湿度控制系统设计

**单片机设计介绍，基于单片机的温湿度控制系统设计

一 概要

  基于单片机的温湿度控制系统设计概要主要涉及硬件选择、软件编程和系统集成三个主要方面。以下是对该设计的详细概述：

一、系统概述

基于单片机的温湿度控制系统利用单片机作为核心控制器，结合温湿度传感器、控制执行机构以及用户界面等模块，实现对环境温湿度的精确检测与智能控制。系统具有响应速度快、控制精度高、操作简便等特点，适用于家庭、办公室、仓库等多种场合。

二、硬件设计

单片机选型与配置

选择一款性能稳定、价格适中且易于编程的单片机作为核心控制器。
根据系统需求，配置必要的IO端口、时钟源和通讯接口。
温湿度传感器

选择高精度、响应速度快的温湿度传感器，如DHT11、AM2301等。
传感器应能实时检测环境的温度和湿度，并将数据输出给单片机。
控制执行机构

根据控制需求，选择相应的执行机构，如加热器、制冷器、加湿器、除湿器等。
执行机构应能接收单片机的控制信号，实现对温湿度的调节。
用户界面与交互

设计简洁直观的用户界面，包括显示屏、按键等。
用户界面应能显示当前温湿度值、设定值以及系统状态，同时支持用户设定温湿度目标值。
三、软件设计

数据采集与处理

编写程序实现单片机对温湿度传感器数据的读取。
对采集到的数据进行必要的滤波和校准处理，以提高数据的准确性。
控制算法设计

根据系统的控制目标和要求，设计合适的控制算法。
控制算法应能根据当前温湿度值和设定值，计算出执行机构的控制量。
控制逻辑实现

根据控制算法，编写相应的控制程序。
控制程序应能实时调节执行机构的输出，以实现对温湿度的精确控制。
四、系统集成与测试

系统集成

将单片机、温湿度传感器、控制执行机构以及用户界面等模块进行集成。
确保各模块之间的连接正确、稳定，且能够实现数据的传输和控制。
系统测试

对系统进行全面的测试，包括功能测试、性能测试和稳定性测试。
验证系统能否准确检测温湿度、实现精确的温湿度控制，并检查系统是否存在故障或缺陷。
五、优化与扩展

优化控制算法

根据实际运行效果，对控制算法进行优化，提高系统的控制精度和响应速度。
增加远程监控功能

通过增加通讯模块，实现系统的远程监控和管理。
用户可以通过手机、电脑等终端实时查看温湿度数据、设定控制参数以及接收报警信息。
综上所述，基于单片机的温湿度控制系统设计是一个涉及硬件和软件设计的综合性工程。通过合理的选型和设计，可以实现对环境温湿度的精确检测与智能控制，为用户提供舒适、安全的生活环境。

二、功能设计

功能：通过温湿度传感器实时采集温湿度，可以通过按键设置上下限报警，分别报警状态有低湿度、高湿度、低温度、高温度，同时分别不同状
态驱区动电机机构，LCD显示温湿度已经状态范围
功能：仿真，程序，元器件清单，程序说明，软件盗料等。

设计思路

设计思路
文献研究法：搜集整理相关单片机系统相关研究资料，认真阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体试用等方法，发现单片机系统的现状、存在问题和解决办法；

比较分析法：比较不同系统的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现具体硬件实物，最后测试各项功能是否满足要求。

三、 软件设计

本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。

————————————————

仿真实现

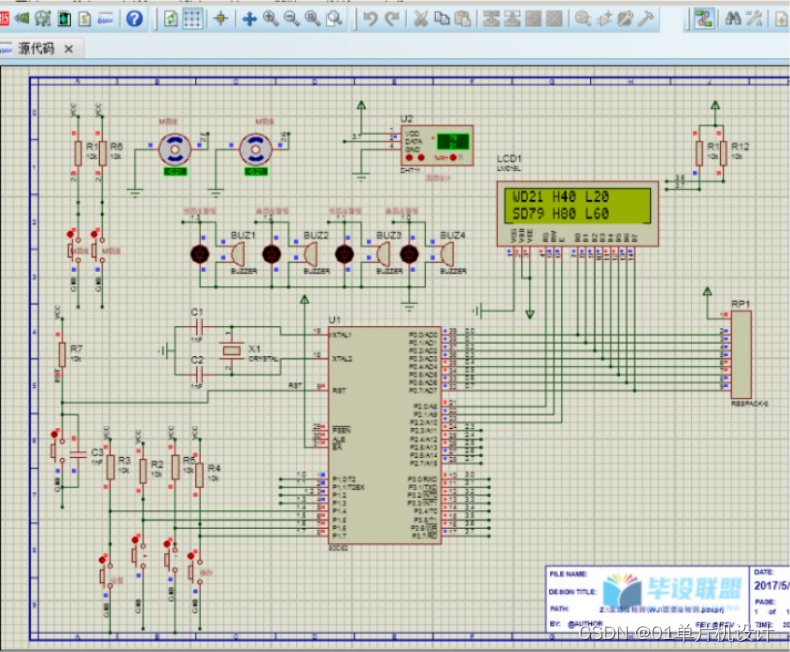

本设计利用protues8.7软件实现仿真设计，具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————

原理图

五、 程序

本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。

————————————————

六、 文章目录

目 录

摘 要 I
Abstract II
引 言 1
1 控制系统设计 2
1.1 主控系统方案设计 2
1.2 传感器方案设计 3
1.3 系统工作原理 5
2 硬件设计 6
2.1 主电路 6
2.1.1 单片机的选择 6
2.2 驱动电路 8
2.2.1 比较器的介绍 8
2.3放大电路 8
2.4最小系统 11
3 软件设计 13
3.1编程语言的选择 13
4 系统调试 16
4.1 系统硬件调试 16
4.2 系统软件调试 16
结 论 17
参考文献 18
附录1 总体原理图设计 20
附录2 源程序清单 21
致 谢 25
