台式风扇结构设计

摘 要

台式电风扇是传统风扇中的一种。在人们日常生活中有着一定的使用价值，通常用于炎热的夏天。本文通过实际生活中的实用性，进行对台式电风扇的机械设计。
 本次设计题目是台式电风扇，属于家庭电器的一种。工作时通过交流电机的主动轴带着电风扇的扇叶进行旋转，使得扇叶前部分的空气流动加快，前后空气产生压力，进而达到吹风的目的。本次对电风扇的设计中心在扇头部分的设计，主要计算对台式电风扇各部分的材料选取、对机构的选型计算、蜗轮蜗杆机构的类型设计计算、齿轮机构的类型设计计算和对四杆机构的设计再就制作台式电风扇摇头平面机构的计算机动态演示, 通过图解法研究各杆件的运动,进行运动分析。结构上进行了改进，对机身进行了轻量化处理，通过得出结论对台式电风扇进行最优化的设计方案。
本次设计原则以符合设计要求为前提进行设计，主要以符合市场需求为目标完善设计内容，方案合理可行，对同等类型的商品有着一定的竞争市场的能力。

关键词：台式电风扇； 机构原理； 传动机构； 运动分析；

1 台式电风扇设计方案

1.1 台式电风扇的设计原则

(1) 各构件简化,使电风扇各部件均匀进去外壳中；
(2) 各构件之间的位置安排合理，工作时避免相互干扰；
(3) 摇头工作时平稳进行；
(4) 发动机可以跟随摇头进行工作；
(5) 使台式电风扇整体结构美观；
(6) 可以自动摆头和工作角度可调；
(7) 噪音小、可设计定时。

1.2 选取部件要求

选取部件往往需要就行多方向的考虑，不但需要考虑其合理性，实用性和使用性。而且需要考虑其价格变化和性价比。结合二者才是我们需要的最终部件。

1.2.1 扇叶的选取

市场上的扇叶的叶片数量大部分为奇数个，因为风扇叶片更容易以奇数形式校正旋转中心的位置。即使是刀片，如果材料不能承受疲劳，工作也很容易引起系统共振通过振动，轴承或叶片将会断裂。所以轴对称叶的奇数类型的叶片更合适[13]。
此外，三叶风扇的每个叶片都大于五叶的叶片，但是五叶风扇的风更温和，作用在空气上的面积增加，会产生更多的噪音；这种三叶风扇的生产过程更容易，叶根和中间部分比五叶扇的中轴相对较宽，当使用相同的材料时，三叶叶片比五叶叶片强得多[14]。

1.2.2 外壳的选取

市场上的台式电风扇的外壳大部分是由塑料和金属组成，其中的传动机构和大部分的固定零件是由塑料、金属、橡胶三种材料组成。前网罩及后网罩是由钢丝材料制成，并且是越粗越好，不容易发生形变，儿童在玩耍时不会伸进网状内部。

1.2.3 底部的选取

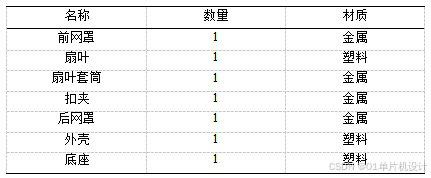

因为台式电风扇的底部需要与底面及桌面等平面直接接触，所以底盘需要选取耐磨、耐腐蚀、底盘足够平整、具有能支撑整体进行工作的质量。底盘耐腐蚀是因为底盘大部分与地面直接接触，如果在工作环境恶劣的情况下，依然可以保持台式电风扇应有的性能。同时还要要求地盘足够平整，能与地面接触，在机体工作时不产生摇晃[15]。电风扇的底盘还应该具有能支撑台式电风扇扇头部分工作的质量，用来确保电风扇工作时会使整体的重心在下半部分这样可以使台式电风扇工作时能够平稳工作，就不会因为在台式电风扇工作时由于风的反作用力使得风扇左右摇摆时会发生危险；因为台式电风扇重心偏低，我们可以选用经济实惠的塑料。如表3.1所示。

2 台式电风扇的机构设计

2.1 机构的选择

机构选择中最重要的部分是台式电风扇摇头部分的设计，当前市场上的台式风扇都有摇头设施，摇头部分的设计是电风扇中设计最重要的组成部分，需要考虑成本低廉且满足设计原则，可以有多种方案进行选择[16]。

2.1.1 平面连杆机构

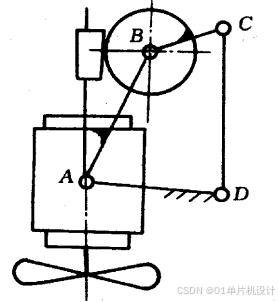

平面连杆机构原理，表电机内壳可作为平面连杆机构中摇杆的AB杆，蜗轮可作为BC杆。连接杆就会形成双摇杆机构ABCD。蜗杆可以随轴与叶片一起旋转，带动BC杆作为C活动部分在这一点上摆动，提示 将摇杆AB段与电机和风扇叶片一起摆动，电机可以同时驱动风扇叶片和振动机构如图4.1所示。

图4.1 平面四杆机构

该方案特点：
(1)机构简单，制作方便，可以承受较大的载荷；
(2)加入涡轮蜗杆机构，传动比大，结构紧凑，传动平稳，无噪声，具有自锁性。
(3)可以使台式电风扇具有摇头性能。

3 平面四杆机构的设计

平面四杆机构其实就是一个封闭的四杆系统，主要由机架、两个摇杆和一个曲柄组成。连杆能做整圈运动的称之为曲柄，反之称作摇杆。台式电风扇用到了双摇杆机构[17]。如图4.3所示。

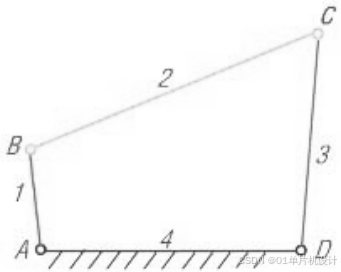

图 4.3 铰链四杆机构

4 机构的运动分析

机构的运动分析主要是在不考虑引起机构运动的外力的影响的情况下，进而从三维动态的角度，依据所知的原动件的运动情况，来促使机构上的其他构件上各位置的位移情况、构件速度和构件加速度，和构件角位移、构件角速度和构件的角加速度运动参数汇总[20]。最终得出结论不但可以分析研究各类型机械在工作时的工作性能，而且可以优化机械性能，机构的运动分析时必要的。

4.1 平面连杆机构的运动分析

机构的运动分析主要运用了所了解的adams，运用其中模拟在实际工作时的工况，进而帮助得出结论。平面机构运动分析的方法主要有图解法和解析法。由于主动杆件是连杆， 所以用图解法去解决问题， 当主动杆件2从极限位置开始运动，顺时针旋转，到达后续位置，如图5.1所示，分析过程如下:

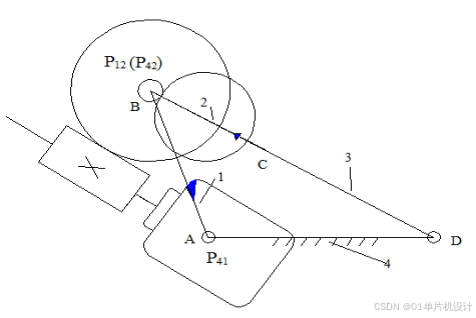

图5.1 运动分析的BC起始位置

4.2运动模型的构建

1.首先利用adaMs软件进行，首先进行设定背景框的尺寸大小。让运动零件大小均匀分布在背景框中。
2.然后制作运动机构的各个元件：
（1）进行机架的绘制L=90，如图5.5所示。

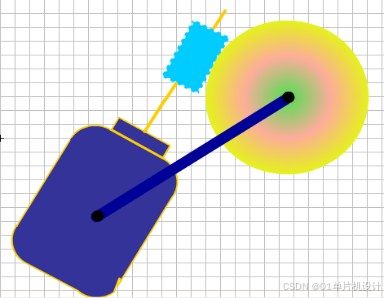

图5.5 机架的仿真模型构建

（2）构建蜗轮机构，经过分析可知，因为电动机固定在摆杆上，所以可以将它们看作是一个元件。如图5.6所示。

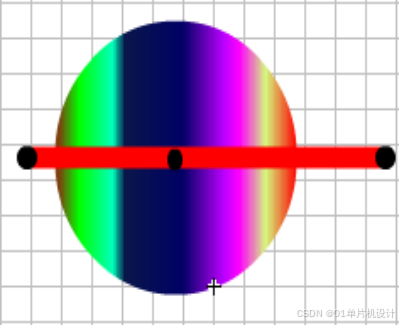

图5.6 蜗轮机构的仿真模型构建

（3）构建大齿轮，由于大齿轮是和连杆固定的，所以仍然可以将他们两个当作为一个元件。如图5.7所示。

图5.7 大齿轮的仿真模型构建

5 整机的装配及其爆炸图

5.1 电风扇各部分的模型建立

首先进行了头部电机大小的设计，基于ug进行建模，如下图6.1所示。

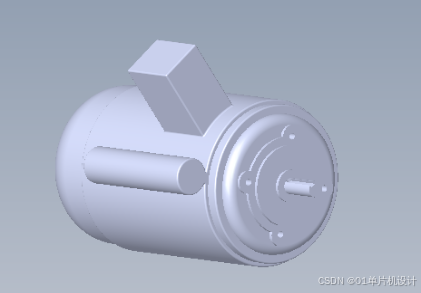

图6.1 电机三维模型图
然后进行与电机进行连接的后网罩部分，如下图6.2所示。

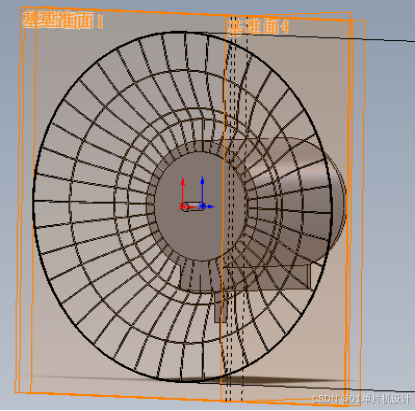

图6.2 后网罩三维模型图

5.2 整机的装配图展示

台式电风扇的整机装配是通过三维建模后经过各部分的装配完成的，装配过程有序紧密，尺寸配合准确无误。如下图6.8所示。

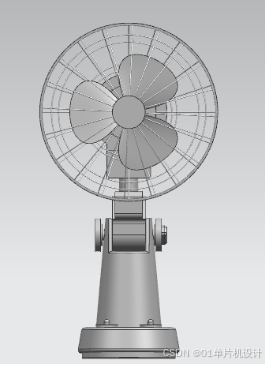

图6.8 台式电风扇整机装配示意图

5.3 整机的装配爆炸图展示

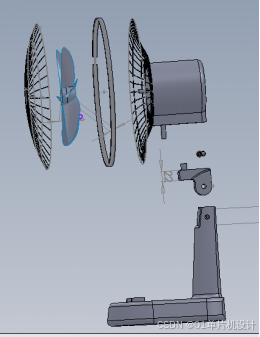

爆炸图的设计目的是为了能够更加直观的观察内部结构和零部件的安装方式，零件爆炸摆放位置合理规范，让人能够在不深入了解的情况下直观地看出内部构造，如图6.9所示。

图6.9 螺杆机整机爆炸示意图

6 结 论

通过对台式电风扇的系统全面的设计，在整个设计的过程中遇到了很多的困难，此类设计的创新的方面会有很多种类型，比如在用户使用的舒服程度上、功能增加等方面，都可以进行创新。
再对比了国内外的发展趋势，中国还可以在台式电风扇的功能上进行更多的创新，比如可以添加网络上的控制，物联网等一些有关于科技发展等方面进行融合和创新，国家还在发展中，空调还是不能被大多数的家庭所承担得起，所以有必要在台式风扇进行创新。
经由本文得出结论，在蜗轮蜗杆传动时虽然达到了噪音小的目的，不会产生声污染的情况，但是很大程度上影响了台式电风扇的使用寿命，另外轴承选用的是含油轴承，是靠油来起到了润滑作用，需要定期的添加润滑油。
