基于长距离管道工程变配电系统节能设计分析与实现

本文研究内容

本文基于海南省某环岛管网输气管道节能工程项目，研究长距离管道工程变电系统节能设计分析与实现，章节内容如下：
1.绪论。介绍相关研究背景、理论意义、应用价值以及相关发函趋势，指明文章研究目的以及意义；
2.科学的设计相应的管道节能工程体系。包括供电系统、节能工艺技术和节能电气设备等。
3.对海南省某环岛管网输气管道节能工程概况进行介绍。包括正常生产和生活管理活动主要排耗进行分析、电能损耗、气耗、综合能耗量、能耗指标、相关节能措施。
4.对长距离管道工程变电系统节能设计提供理论支持。主要运用层次分析法与模糊综合评价对配电线路节能、照明节能、变压器节能以及分布式电源配电系统节能进行指标体系的构建。
5.对海南省某环岛管网输气管道节能工程设计分析与实现进行案例验证。

.合理设计供配电系统

对供配电系统进行设计的时候要考虑绿色经济，减少随电气设备的使用量以降低能耗，结合实际情况进行合理的布局，避免对周围生态环境造成影响。供配电系统需要具备较高的安全性以及稳定性，选择质量过硬的设备进行安装，达到设计要求的同时也要适当的降低经济成本。
电网电压等级的确定
电能的传输需要通过电网这个载体来完成，而实际的运输过程往往会产生较大的损耗。物理中有这样一个关系：当功率保持不变的时候，电网传输的电压越高，对应传输的电流越小，因此线路产生的热损耗也就越小。所以可以选择高压输电以减少能源的浪费。当然电网的电压并不是越高越好，需要结合负载功率、供电距离等多个因素综合选取。输电的时候，负载功率、电网电压等级以及供电距离三者有着下列关系：
当负载功率达到 2兆瓦的时候，选取供电电压等级的大小为6千伏，输送距离 在3至10 公里的范畴较为合适；当负载功率在3至5兆瓦的时候，选取供电电压等级的大小为 10千伏，输送距离在 5至15 公里的范畴内较为合适；当负载功率在 2至10兆瓦的时候，选取供电电压等级的大小为 35千伏，输送距离在 20-50 公里的范畴内较为合适；当负载功率达到 10至50兆瓦的时候，选取供电电压等级的大小为 110 千伏，输送距离在 50至150 公里的范畴内较为合适负；如果负载功率能够达到 200兆瓦的时候，选取的供电电压等级大小为 330千伏，输送距离超过300公里的时候损失的电能较少。
负荷中心
电力负荷的中心区域对电能的消耗量较高。该区域往往工业发达，高楼林立，人口较为密集。负荷中心需要建立一定规模的变电所，输电线路的铺设在满足要求的同时要尽量降低经济成本。根据研究表明，如果在负荷中心的位置建立变电所是最科学经济的，既能达到节能的目的也能够减少电路的使用。因此在对供电系统进行设计的时候都会依据该原则。但是具体的建造过程需要结合实际情况，变电所尽可能建立在离负荷中心较近的位置。通常主要通过三种方法求出负荷中心，分别是：
（1）通过负荷知识图，初步确定出负荷中心。负荷指示图通过负荷圆，根据相应的比例将电力负荷按绘制在二维平面图上，负荷的大小可以根据面积来计算，而圆心的位置就是负荷中心；
（2）通过负荷功率矩法对负荷中心的位置进行确定。首先需要在二维平面绘制出一个直角坐标系，然后根据重心力矩的计算方法，将负荷的相关坐标绘制在二维平面当中，将坐标的参数一一带入公式，最终的结果就是负荷中心；
（3）通过负荷电能矩法对负荷中心的位置进行确定。负荷中心的影响因素有很多，负荷的大小以及各负荷的工作时间都会使负荷中心的位置发生变化，是一个动态的结果。

建筑节能措施

1）屋面保温隔热材料：屋面保温材料采用100厚燃烧性能为B1级的挤塑型聚苯保温板，屋面平均传热系数为0.25W/（m²·K）；防水层采用3+3 厚SBS改性沥青防水卷材，在屋面四周开口位置设一道500mm宽岩棉板防火隔离带，厚度100mm。
2）外墙保温隔热材料：外墙外保温采用30厚燃烧性能为A级的膨珠保温砂浆，外墙平均传热系数为0.73W/（m²·K）; 外墙外保温系统按建筑防火设计要求，防火隔离带使用的材料、设置位置、宽度、设计、施工和细部构造等满足《建筑外墙外保温防火隔离技术规程》JGJ289-2012的规定。
3) 外窗采用断热铝合金普通中空玻璃窗6+12A+6（传热系数为2.2W/m²·K），抗风压性能6级，气密性能6级，水密性能3级，保温性能4级，隔声性能3级，采光性能4级。
4）建筑平面型式规整，避免过多的凹凸，减少外墙面积，使体型系数满足规范要求。
5）建筑设计考虑加强通风，并使房间的采光系数达到相关要求，使室内温度保持适宜，利于节能。

照明节能分析

（1）灯具节能
25W以上的灯管配电子镇流器时谐波电流比较大，但还可以接受；而25W及以下的，其3次谐波限值高达86%，3次谐波会有一个比较大的增加，最严重的时候可以是基波电流的两三倍，必须引起高度重视。而现在建筑尤其是装修照明中，大量应用功率小于25W的灯具（包括T5-14W和T8-18W），以为是节能了，实际确是恰恰相反。而且功率小于25W的灯配电子镇流器时，由于谐波大，而导致功率因素下降，甚至可能降到0.5~0.6，不能采用电容补偿，而只能用降低谐波的办法解决。而25W以上的灯配电子镇流器时，其功率因素很高，可达0.95以上，大大降低了灯具的功率损耗。
近几年LED灯的应用得到了快速的发展，无论在公共建筑，住宅，工厂灯场所，LED都得到了大量的应用。LED灯具有发光效率高，使用寿命长，体积小，发热量低，安全可靠，响应时间短，启动快，调光方便，可控可调等优点，而且可以降低设计LPD值，从而达到节能的效果。和三基色荧光灯类似，同白炽灯相比较，同样的照度，理论上可节能80%以上。同普通的荧光灯相比，也可达到30%左右的节能效果。
但是LED灯也存在不足：根据《建筑照明设计标准》第3.2.2条及条文解释要求，高度低于8m的房间如办公室，会议室，教室，电子，仪表等生产房间，推荐采用细管（≤26mm）直管形三基色荧光灯，其具有光效高，寿命长，显色性好，经济性高等特点。LED灯具因为其色温偏高，显色指数偏低，蓝光成分偏多，红光成分偏低，色容差和色偏差较大，表面亮度高，容量导致眩光，光通维持率偏低，谐波较大，功率因数较低，光束集中，光束角小等特点，更适合于重点照明及对照明质量要求不高的公共照明，因此对于办公室等对照明质量要求高的房间不推荐采用，可以采用细管三基色荧光灯照明更为合适。目前LED灯具推出了一系列的新品，基本解决了LED灯的问题，但价格上相对于三基色荧光灯还是偏高。
（2）智能照明控制系统
照明的一些场合比如可以是一些办公场所或者是一些功能厅，包括了建筑的大厅以及各种公共场所还有很多的具有具体功能的场所，餐厅之类的，都是各自的一个系统，最后组成了一个整个的系统。不同的地方是有不同的要求，对于照明是不一样大，各个办公室建筑的调光也是十分不同的，需要的通信也是不一样的。
目前对于照明而言有了荧光灯镇流器，该设备可以很灵活的对楼宇的各个照明进行调节，从而实现自由的控制，不受到主回路的约束。在遇到一些突发事情的时候可以对各个灯进行单独的调整，即使日后进行装修也能进行灵活调整，不需要重新铺设。和利用BA系统DDC控制相比较，更加灵活，不依赖于强电回路控制，不会由于DDC故障而照成整个照明系统的瘫痪。

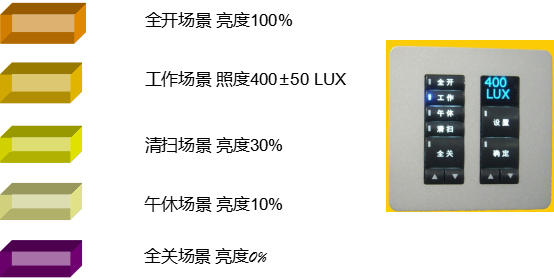

海以南省环岛管网输气管道照明控制系统为例，对于办公室类的房间，控制面板的不同场景组合面板如图5-2所示。

图5-2 控制面板

照明控系统如图5-3所示。

图5-3 照明控制系统
对于上面提到的照明系统而言，主要可以实现的功能有以下四个方面：
第一个方面是可以起到节能的效果。因为该系统设计的是可以调整光的亮度，也就是有需要的时候亮度会高一点，此时耗能比较高，但是不是必须的时候就可以降低亮度，此时可以降低损耗。一般可以降低20%的消耗。
一般的使用场景有以下三种：第一种员工办公室，利用这种系统可以节能50%；第二种是领导办公室利用这种系统可以节能20%；第三种是公共大厅可以节能15%。
一般的对于比较大的楼宇，一般楼宇内部的照明装置非常多，而且照明的损耗占据了很大的比重，此时为了更好地节能不仅要选择合适的照明设备还需要进行合理的设计照明的设计，利用控制更好地调节照明的情况，对于系统的设计是非常重要的环节。
第二个方面是可以起到高效管理的效果。因为该系统设计的对象主要是比较大的建筑物，对于这些建筑物一般而言，检查和维修是正常运转的关键，同时也是最为幸苦的环节，此时如果选择智能设备，无论损耗还是寿命都是最优，可以有效的降低维修的时间和成本从而还可以降低投资，从而提高效率，加强可靠性。
第三个方面是可以起到舒适的效果。因为该系统设计大型的现代化的设备，对于这些建筑，舒适度是比较关系的一个方面，照明如果好，那么人的感觉会好很多，此时舒适度会增加，同时可以很有效的提高效率或者其他的。智能照明控制系统可以进行更加灵活的调控，根据用户的实际需求打造更加人性、智能的视觉体验。。
如今的可调节光电子镇流器处于工作状态时可以产生非常高的频率，应用在照明系统当中可以使灯光的亮度高度稳定，避免灯光频闪对用户的眼部造成伤害，也避免了电流不紊对灯具造成损害，降低的电能的消耗，营造出一个更加舒适、更加环保的照明系统。
第四个方面是可以起到缩短工期的效果。因为该系统在设计的时候考虑到了各种情况，所以已经采取了最优的布线以及安装情况，此时可以很快的在满足之前要求的基础上完成预期目标。

结论和展望

结论
本文先介绍了电气节能的几个主要技术措施，其实节能的措施还有很多，本文只是把海南省某环岛管网输气管道工程中可能涉及到的和其他几个主要的节能措施提出来。现阶段，我们国家的绿色建筑发展已经进入快速发展阶段，绿色建筑的规范和节能的政策也在不断地完善。这就为包括电气节能在内的各种节能方法的采用，措施的完善，产品的应用创造了极佳的外部条件。从变压器的选择，供电半径的控制，功率因素的提高，电缆经济电流截面积的选择，分布式能源的应用，照明节能等等，在海南省某环岛管网输气管道工程中的确实达到了节能的效果，节省了投资，提高了经济效益。项目初期在节能措施上的投入，换来的是项目运行过程中持久的节能效果，运行时间越长，节能效果越明显。
论文将模糊综合评价法引入长距离管道节能工程设计与实现过程中，对节能工程进行更加科学的分析与设计。这篇文章将三角模糊数作为分析的工具，与层次分析法相结合对海南省某环岛管网输气管道节能工程进行评价研究，结合了定性分析以及定量分析的方法，从整体角度使得最终的评价结果更加准确。
论文综合考虑节能项目设计实现的各种影响条件，主要从配电线路节能情况、照明节能分析、变压器节能、分布式电源配电系统节能等条件进行了分析评价，在以上分析评价的基础上，综合上述方面，得出了海南省某环岛管网输气管道节能工程在各个方面都可以获得良好的效果。
本文在研究过程中采取了基于三角模糊数改进的多层次模糊综合评价模型对海南省某环岛管网输气管道节能工程进行评价分析，利用相关领域的专家以及同行业输变电项目评价的成功经验，对评价模型的指标体系进行了系统的构建，在此基础上，利用三角模糊数进行评价，得到了令人满意的结果。由此可以说，利用多层三角模糊数改进的评价分析方法能够很好地对海南省某环岛管网输气管道节能工程研究和指标评价，降低了主观的偏差，进而可以很好地为工程建设提供依据。
展望
本文把模糊综合评价法用于对海南省某环岛管网输气管道节能工程设计实现。虽然实践证明该模型也是一种有效的选择方法，但是同时也存在一定的不足，如在评价过程中专家评分时缺乏客观性等。因此，在今后的研究中要进一步加强评分的规范性，制定科学的评分准则，细化评分流程。同时，由于作者自身能力所限，只能将研究进行到此，但是也能为输变电工程项目选址评价研究提供一定的借鉴，具有一定的实际意义。
随着国内外相关研究人员越来越重视管道节能工程设计研究，未来将会吸引更多学者投入该领域的研究，相信会有更多的方法以及模型、算法可以用来对管道节能工程进行评价，这样的评价结果将会更加精确，从而提高规划的有效性，进而提高企业的经济效益。
