智能灌溉DIY

一、所需器件：

（1）Arduino UNO开发板 1块；

（2）面包板 1块；

（3）蓝牙模块BT008 1个；

（4）土壤湿度传感器 1个；

（5）继电器 1个；

（6）卧式水泵 1个；

（7）杜邦线若干；

二、硬件连接：

（1）蓝牙模块：连接5V电压、接地、蓝牙的RXD与Arduino的TXD连接、蓝牙的TXD与Arduino的RXD连接；

（2）土壤湿度传感器（4接口）：VCC接5V电压、GND接地、DO接数字接口2、AO接模拟接口A1；

（3）继电器：VCC接5V电压、GND接地、IN接数字接口12，公共端接5V电压；

（4）卧式水泵：红接继电器常闭口，黑接地。

三、代码：

1、全部代码：

int T;
void setup() {
pinMode(A1,INPUT);
digitalWrite(2,HIGH);
Serial.begin(9600);
pinMode(12,OUTPUT);
digitalWrite(12,LOW);
}

void loop() {
 T=analogRead(A1);
 Serial.println("此时的土壤湿度为：");
Serial.println(T);
if(T>=700){
  digitalWrite(12,HIGH);
  Serial.println("开");
}
else {
  digitalWrite(12,LOW);
Serial.println("关");
}
delay(5000);
}

2、土壤传感器：

int T;
void setup() {
pinMode(A1,INPUT);                         //模拟接口A1类型设置为输入
digitalWrite(2,HIGH);                      //数字接口2设置为高电平
Serial.begin(9600);                        //波特率设置为9600
}

void loop() {
 T=analogRead(A1);
 Serial.println("此时的土壤湿度为：");
Serial.println(T);
delay(5000);                               //每隔5s检测土壤湿度，并打印
}

3、卧式水泵：

void setup() {
Serial.begin(9600);
pinMode(12,OUTPUT);
digitalWrite(12,LOW);         //波特率为9600，数字接口12为输出模式，且初始化为低电平
}

void loop() {

if(T>=700){
  digitalWrite(12,HIGH);
  Serial.println("开");
}
else {
  digitalWrite(12,LOW);
Serial.println("关");
}
delay(5000);                  //每隔5s判定是否工作，若土壤湿度低（>700）工作；反之、为低电平。
}

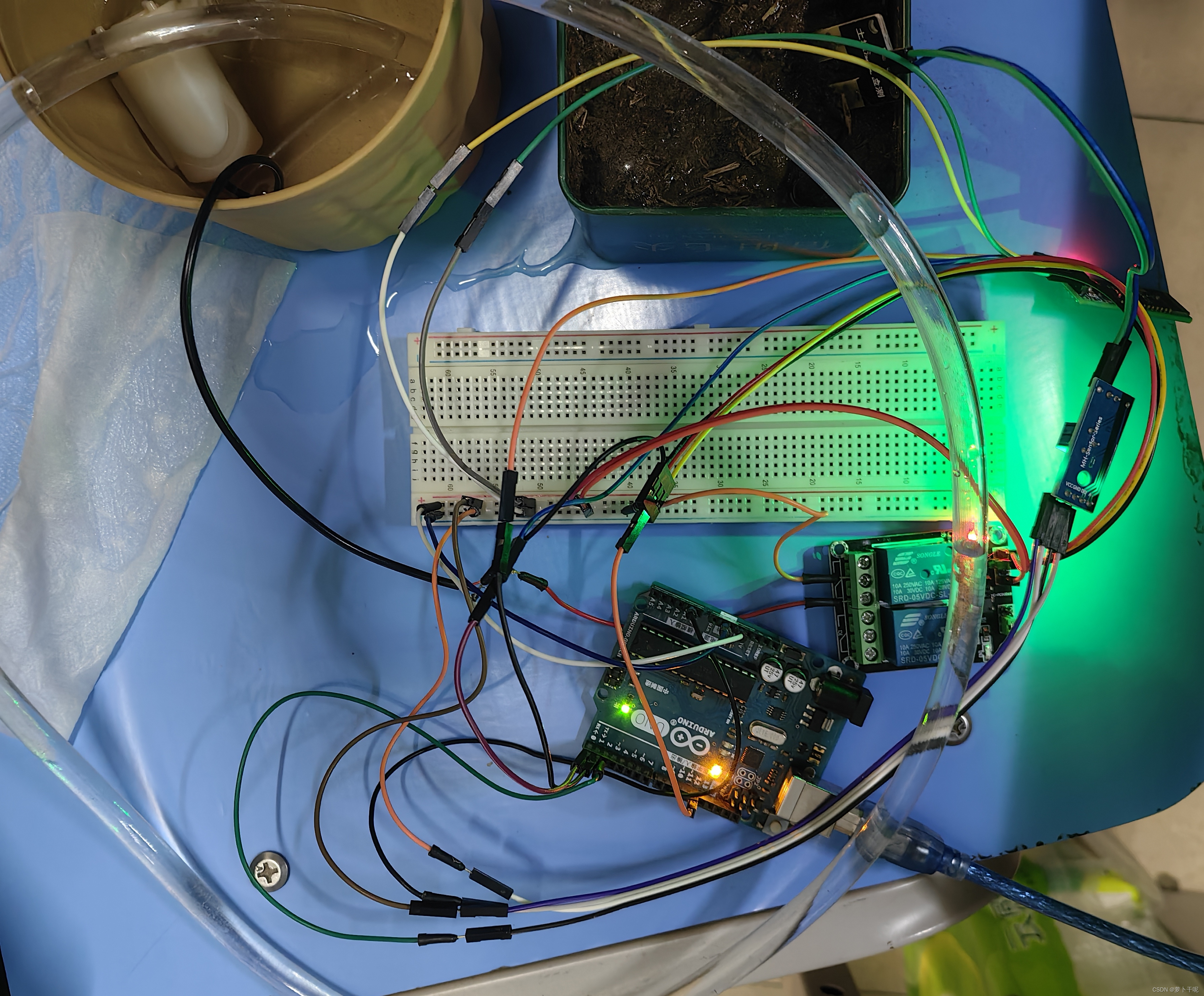

四、成品图
