立创EDA绘制原理图 学习记录（2）

最新推荐文章于 2024-04-26 21:37:04 发布
最新推荐文章于 2024-04-26 21:37:04 发布
阅读量366 收藏
点赞数 4
文章标签： 学习
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/2301_79910906/article/details/138222631
版权
本文详细介绍了使用立创EDA软件进行电路原理图绘制的过程，包括新建工程、放置常用元件如电阻、电感和电容、通过导线连接元件以及修改元件参数的基本步骤。
摘要由CSDN通过智能技术生成

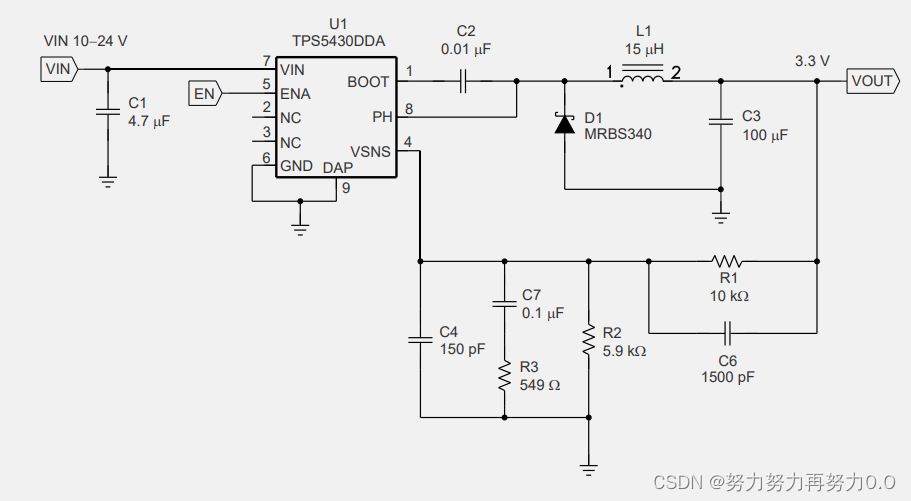

一、目标原理图

二、绘制过程

1、打开立创EDA

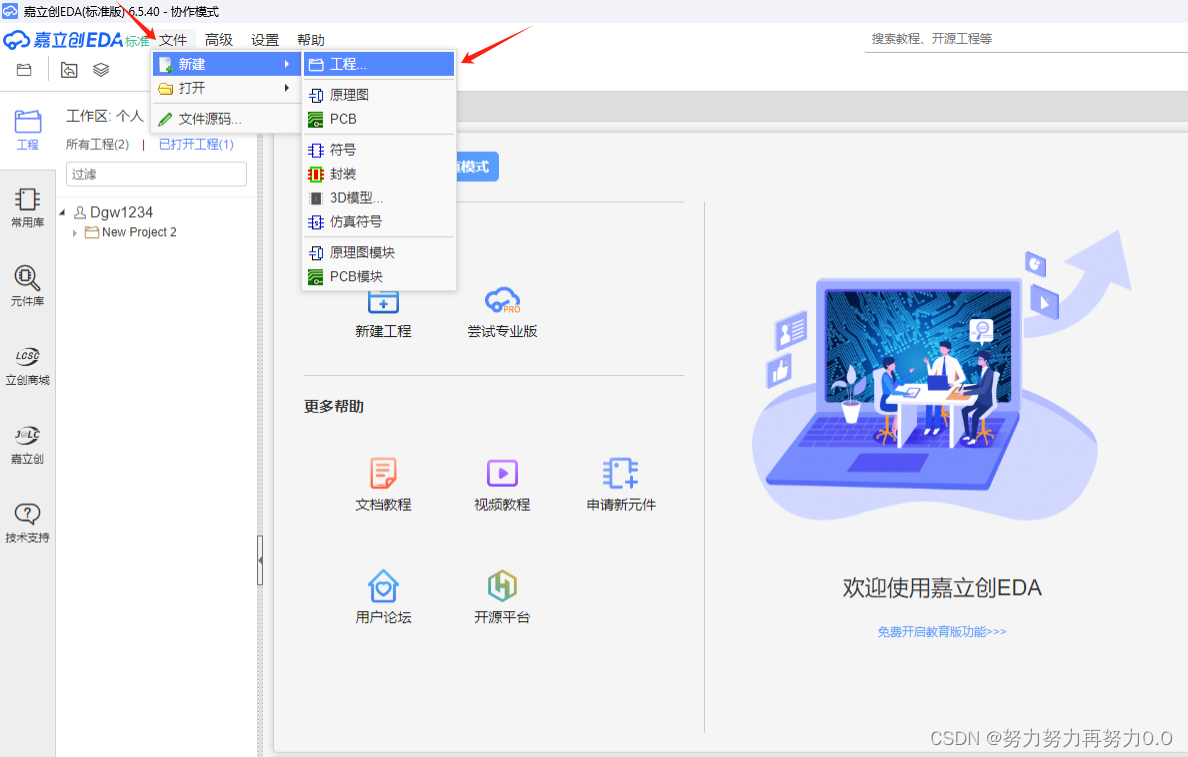

文件  —— 新建 ——工程

取好标题 ，点击保存

2、放置元件

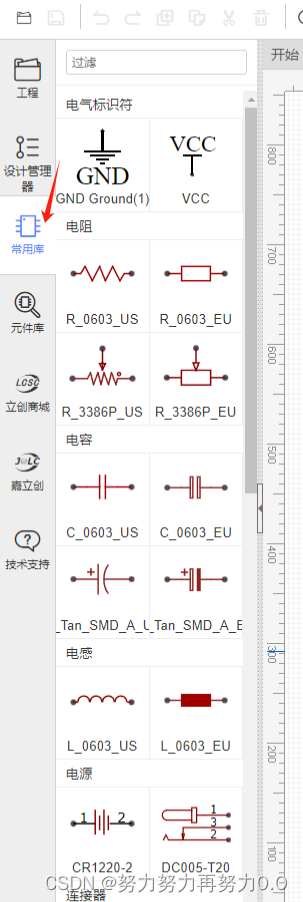

 常用的电阻，电感，电容，电源在常用库里面寻找

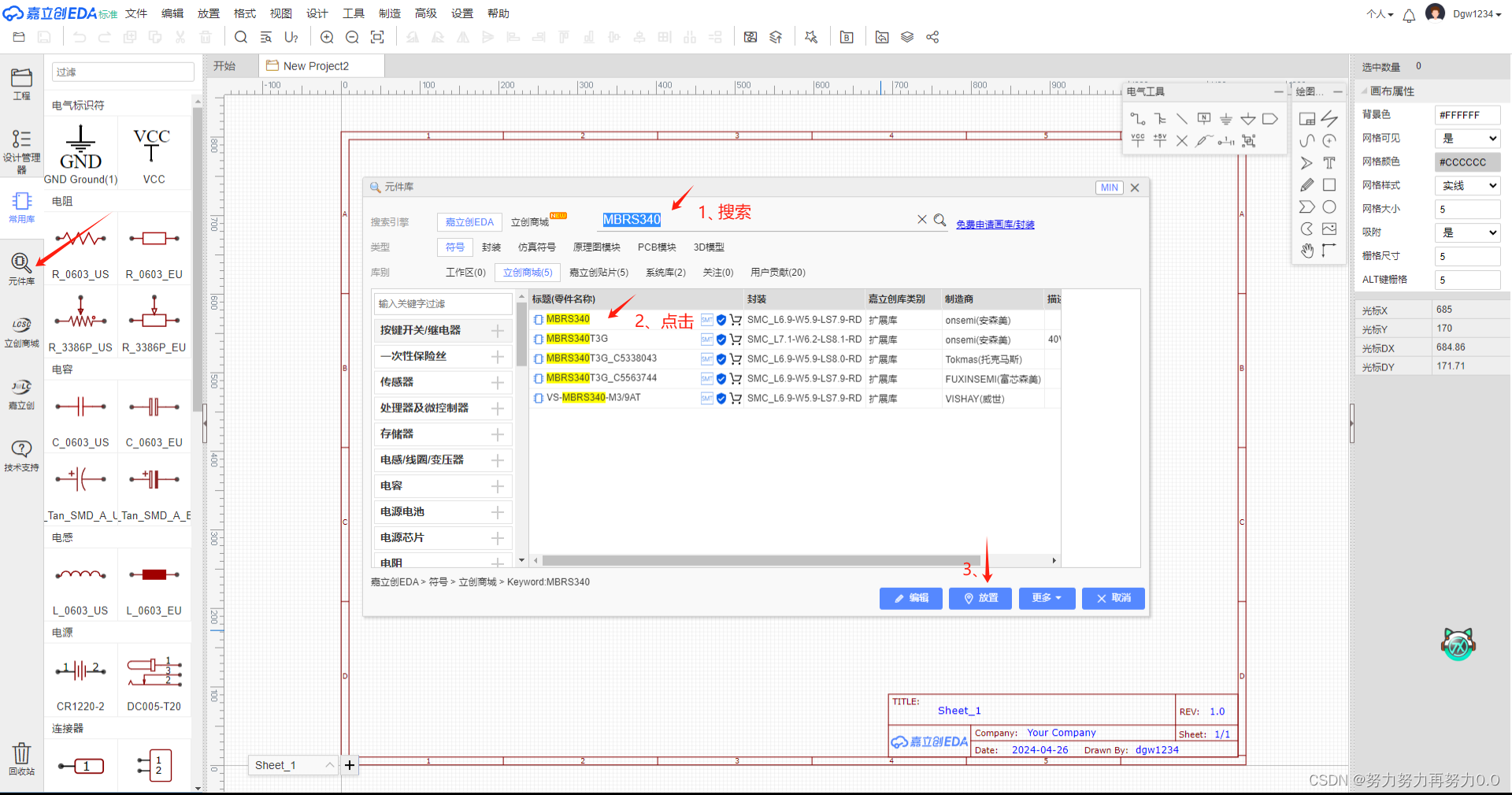

其余的在元件库里搜索，比如

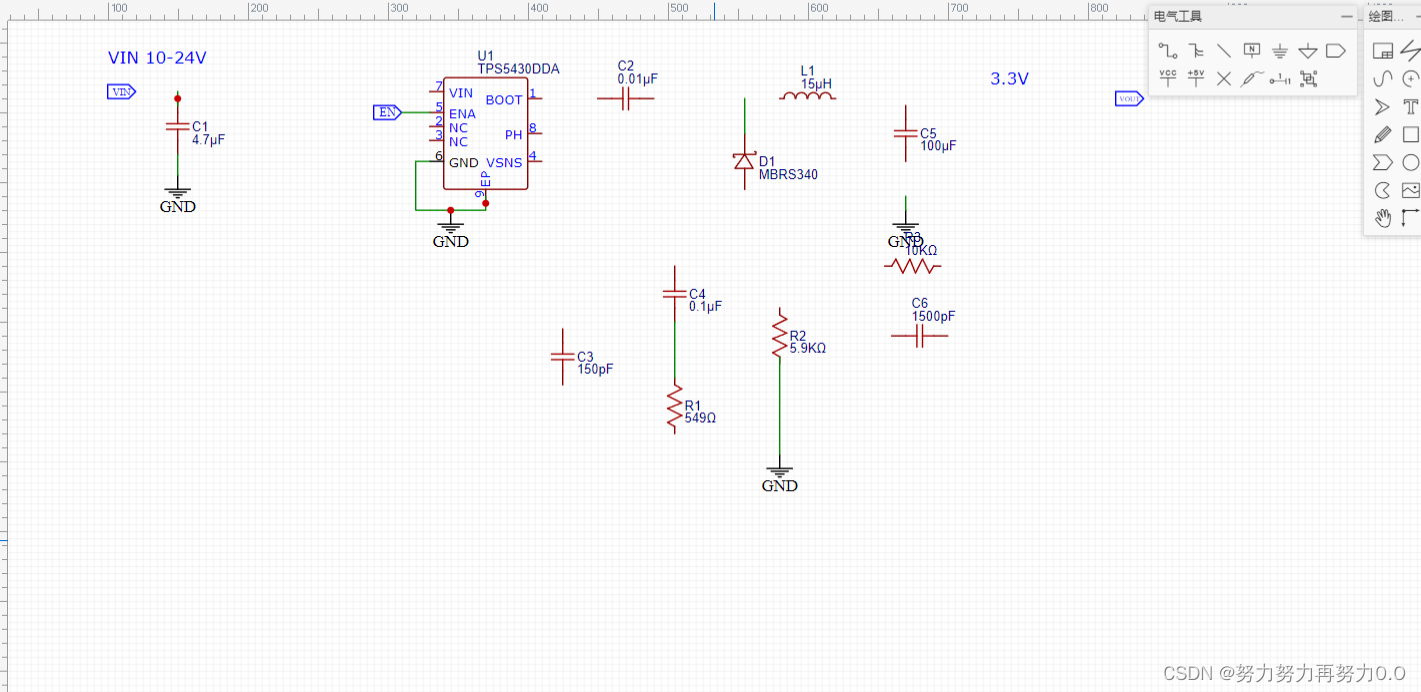

按原理图放置好所有元件

3、用导线连接元件

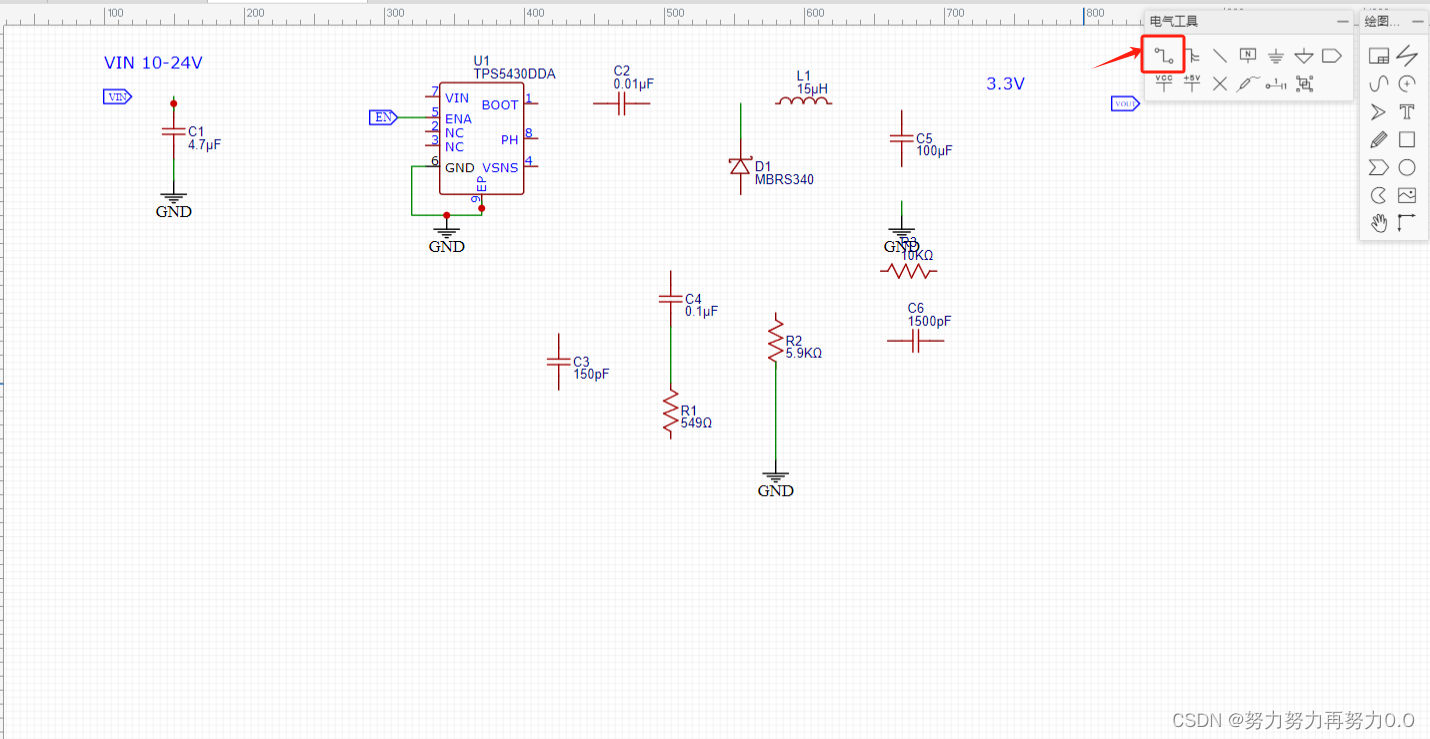

如图即为导线

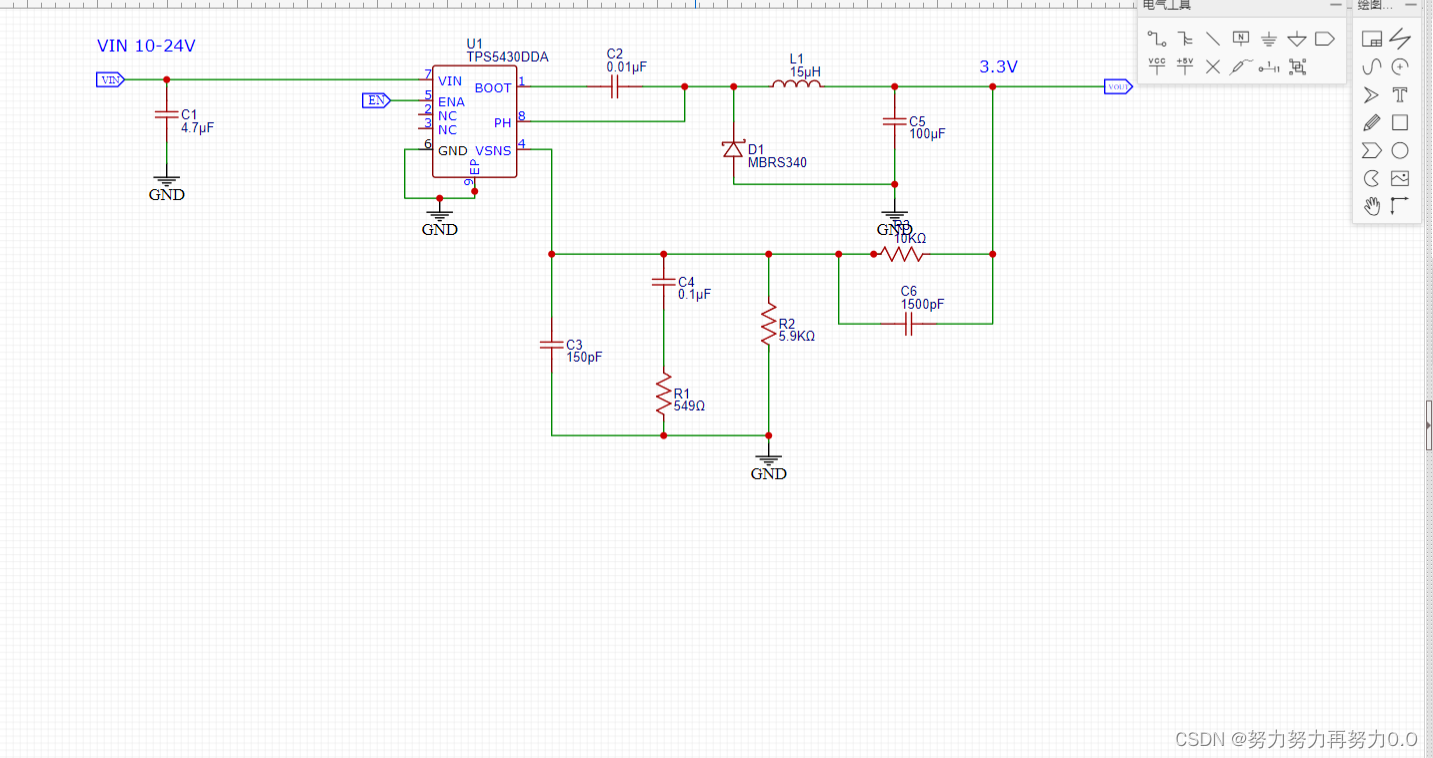

像如下便连接好了

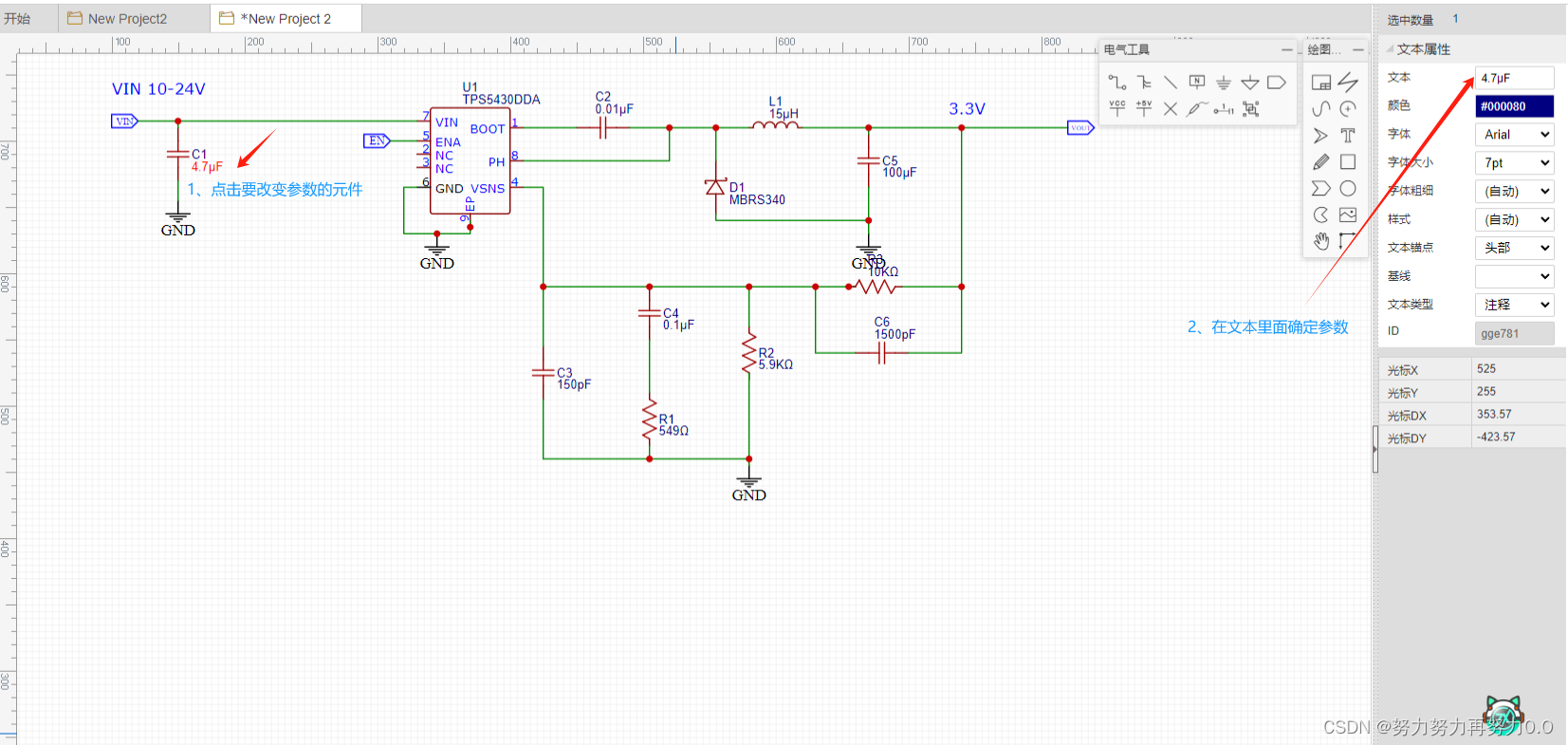

4、改变元件参数
