立创EDA画图基础笔记

一：快捷键

合理的使用快捷键将很好的提高我们的画图效率

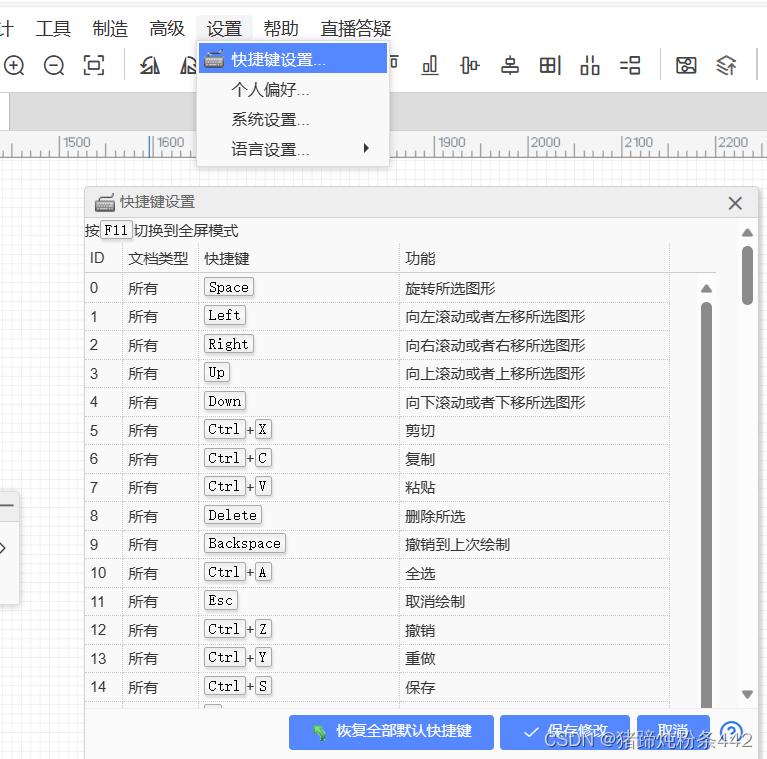

在设置中的快捷键设置中可以查看所有快捷键的功能

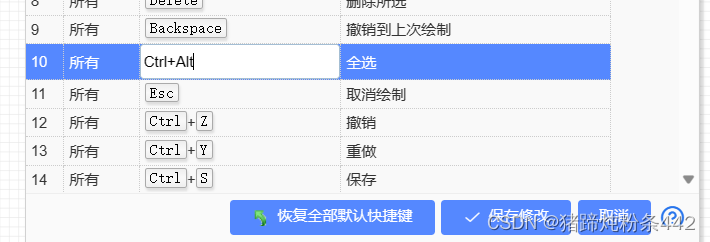

 也可以根据个人喜好自定义快捷键

本文中所使用的快捷键都为默认快捷键

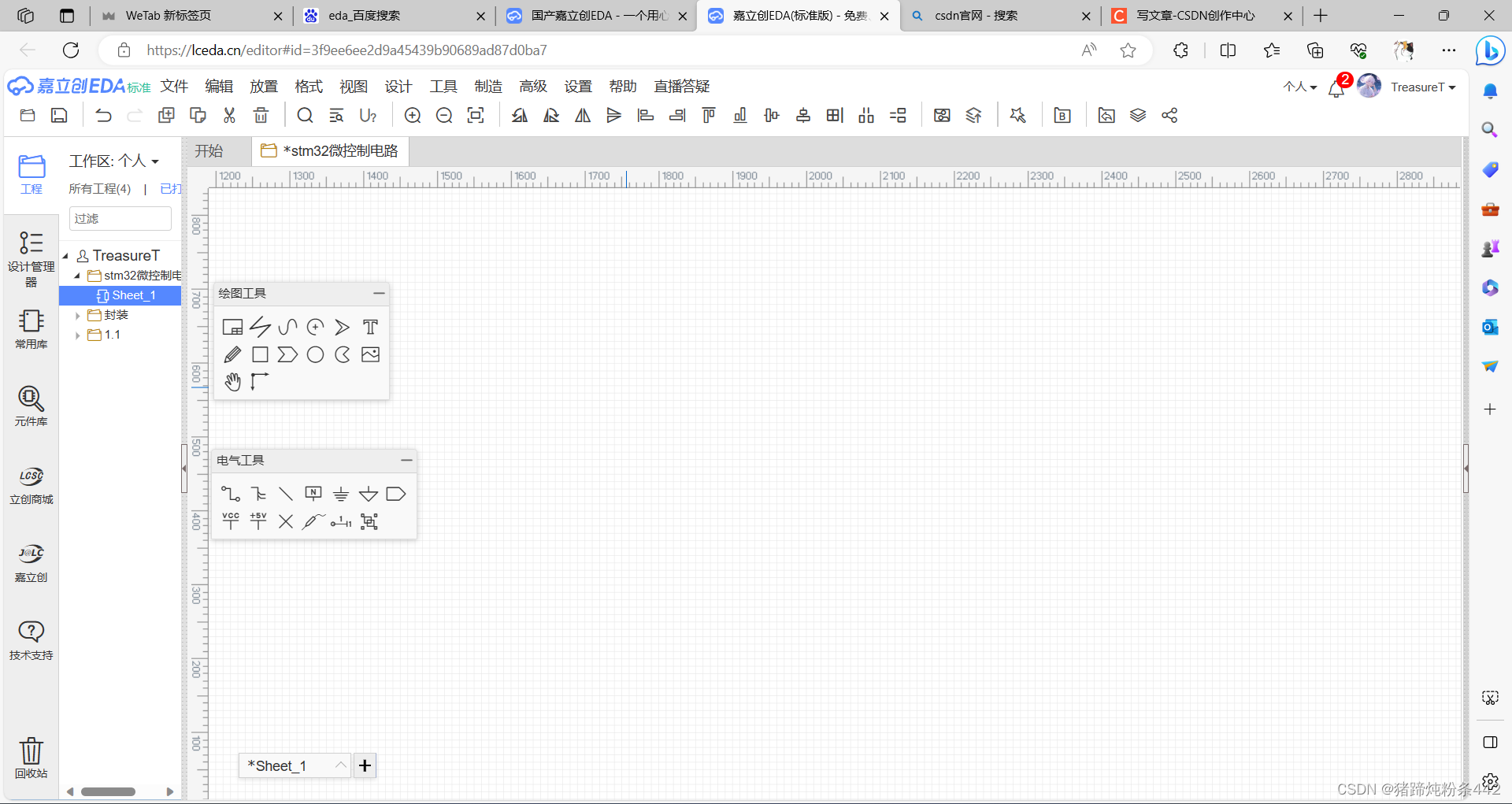

二：画图工具

<1>绘图工具

主要用来绘制原理图的各种图形，和线条

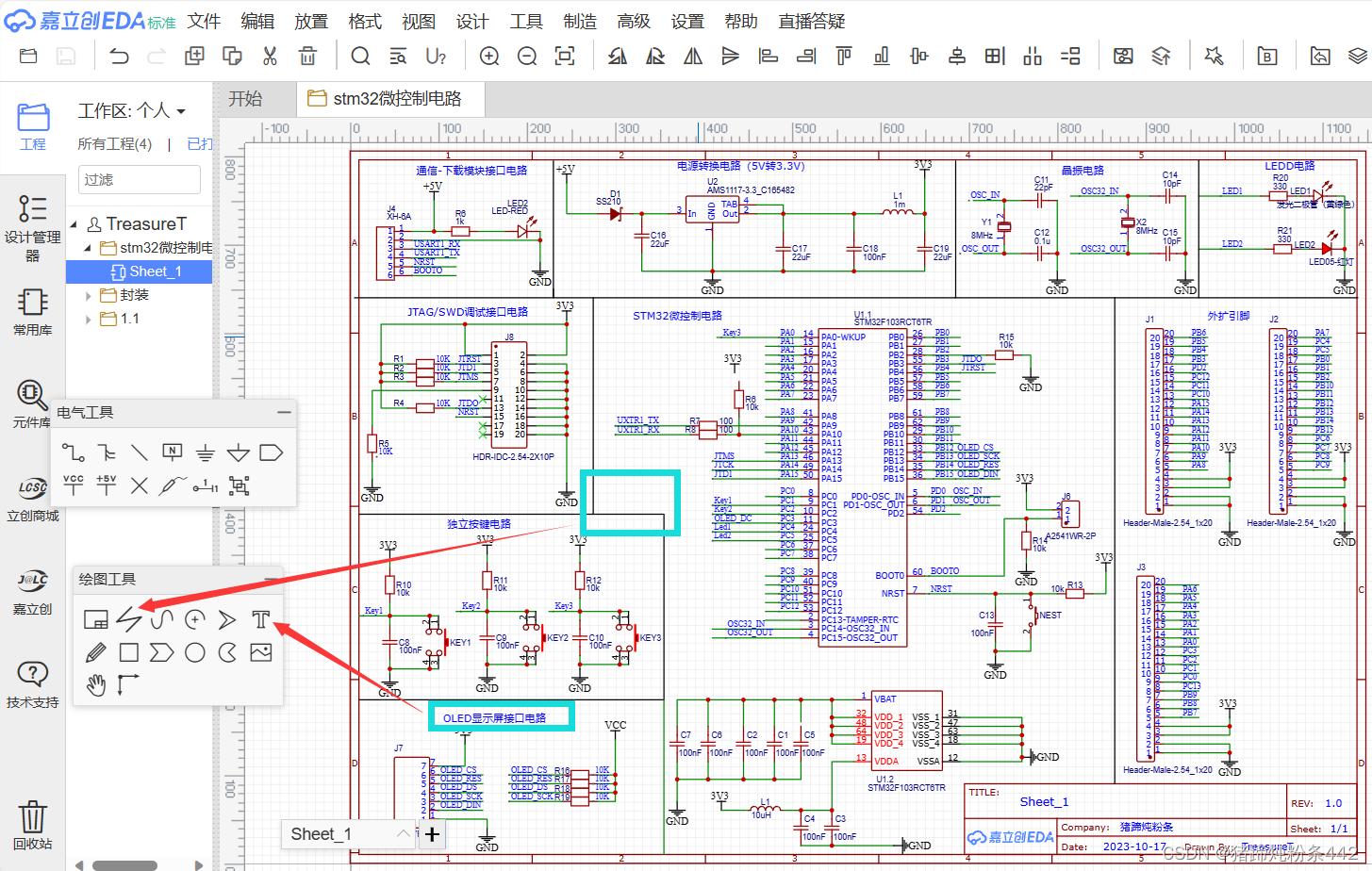

  在这张图中，使用到了绘图工具：

      第一排第二列中的线条工具：快捷键：L   绘制了每个电路模块之间的黑色分割线；

      第一行第六列中的文本工具：快捷键：T 标注了蓝色字体的电路名称

<2>电气工具

主要以布线、粘贴网络标号、放置管脚等为主

序号右边横线上的标识就是网络标号：快捷键：N

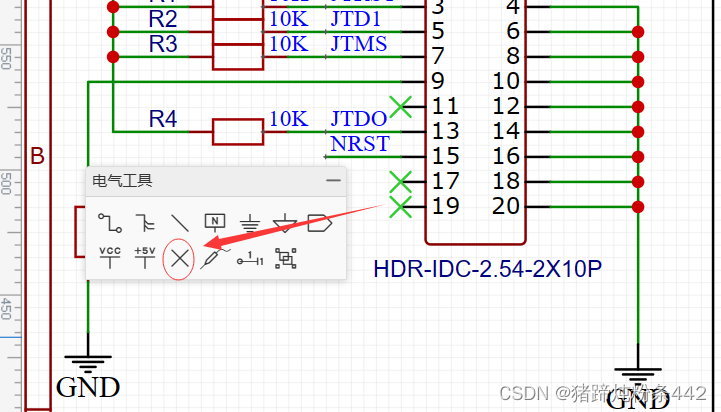

电气工具中非连接标志的使用：用于元件不使用或者悬空的引脚，避免在查错运行时设计管理器内报错

三：绘图

<1>搜索元件

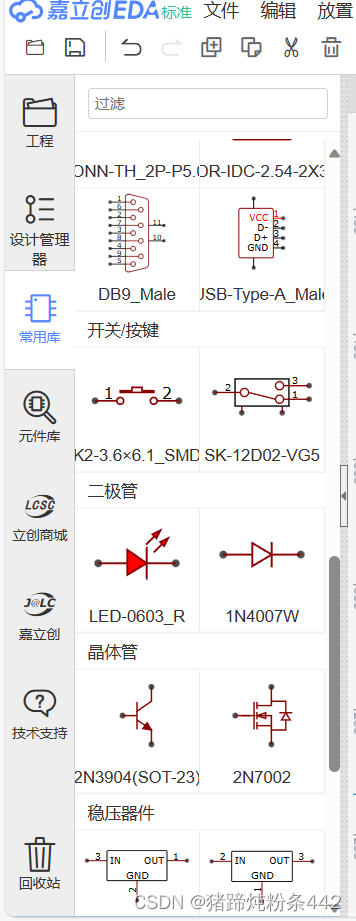

方法一：可在基本库中选择需要的基础电路元件

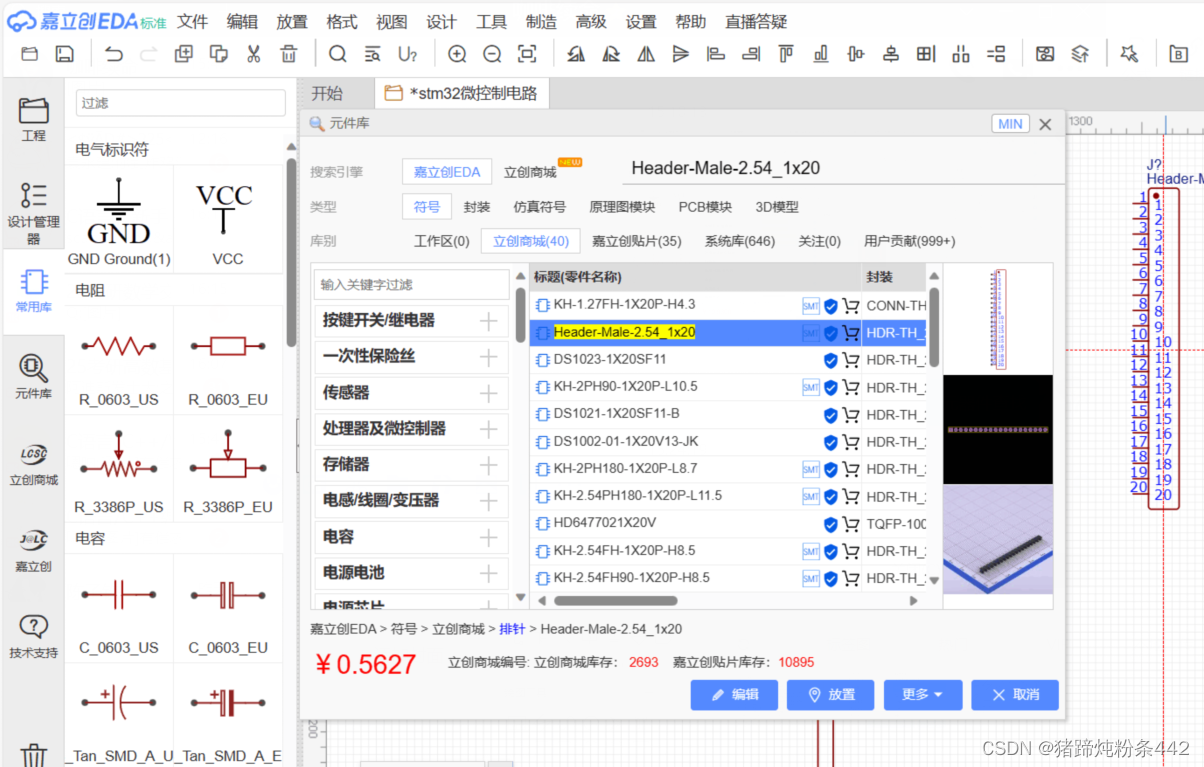

方法二：点击元件库，在元件库中搜索所需要的元件编号，将会出现很多不同型号以及封装的相同元件，可以根据自己需求选择

搜索到后选中点击放置

快捷键：X 左右翻转  Y上下翻转

<2>修改元件名称，隐藏名称以及位号等

可在右侧的元件属性对其进行设置，可以选择隐藏只要在对应栏点击否就行

<3>布线：快捷键：W

<4>快速放置电源：Ctrl + Q

<5>快速放置接地端：Ctrl + G

<6>删除：鼠标左键选中元件或者线条，按Delete键

<7>鼠标的应用：

摁住鼠标滚轮移动：即可使画布整体拖动；

上滑滚轮：放大画布   ；

下滑滚轮：缩小画布   ；

Ctrl + 上滑滚轮：画布上移 ；

Ctrl + 下滑滚轮：画布下移 ；

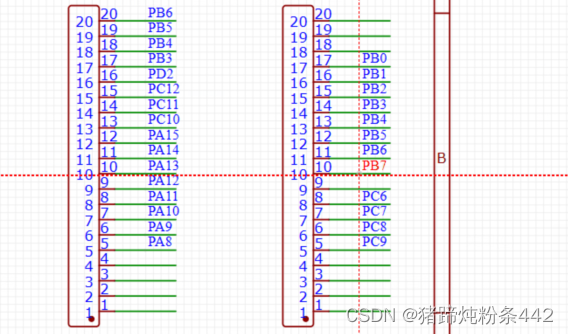

<8>快速顺序贴网路标号PB0,PB1......

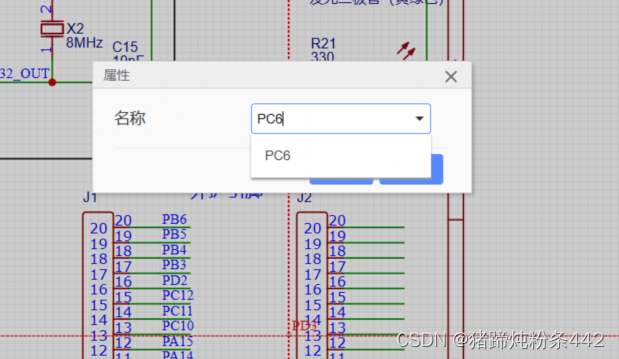

  先使用快捷键N然后按下Tab键，弹出一下属性栏，把名称改为顺序标签的第一个摁下Enter键就好了（这个真的特别好用，强推！！）
