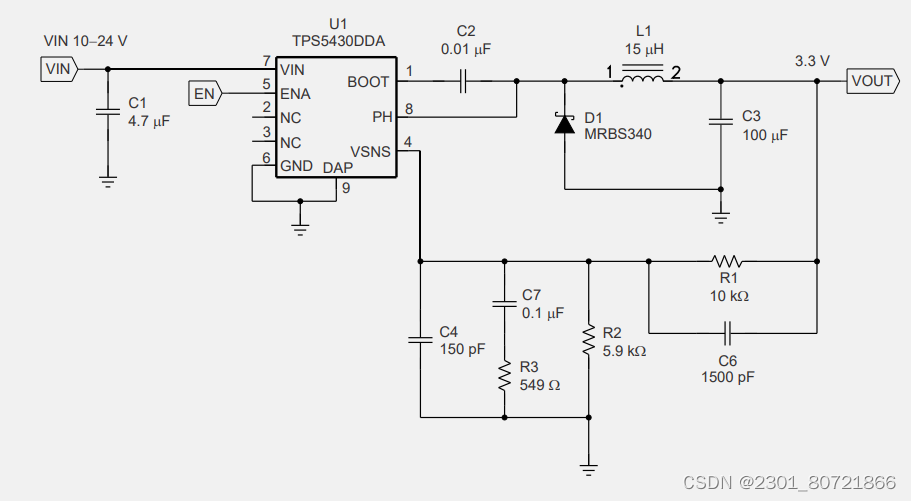

一.期望样图

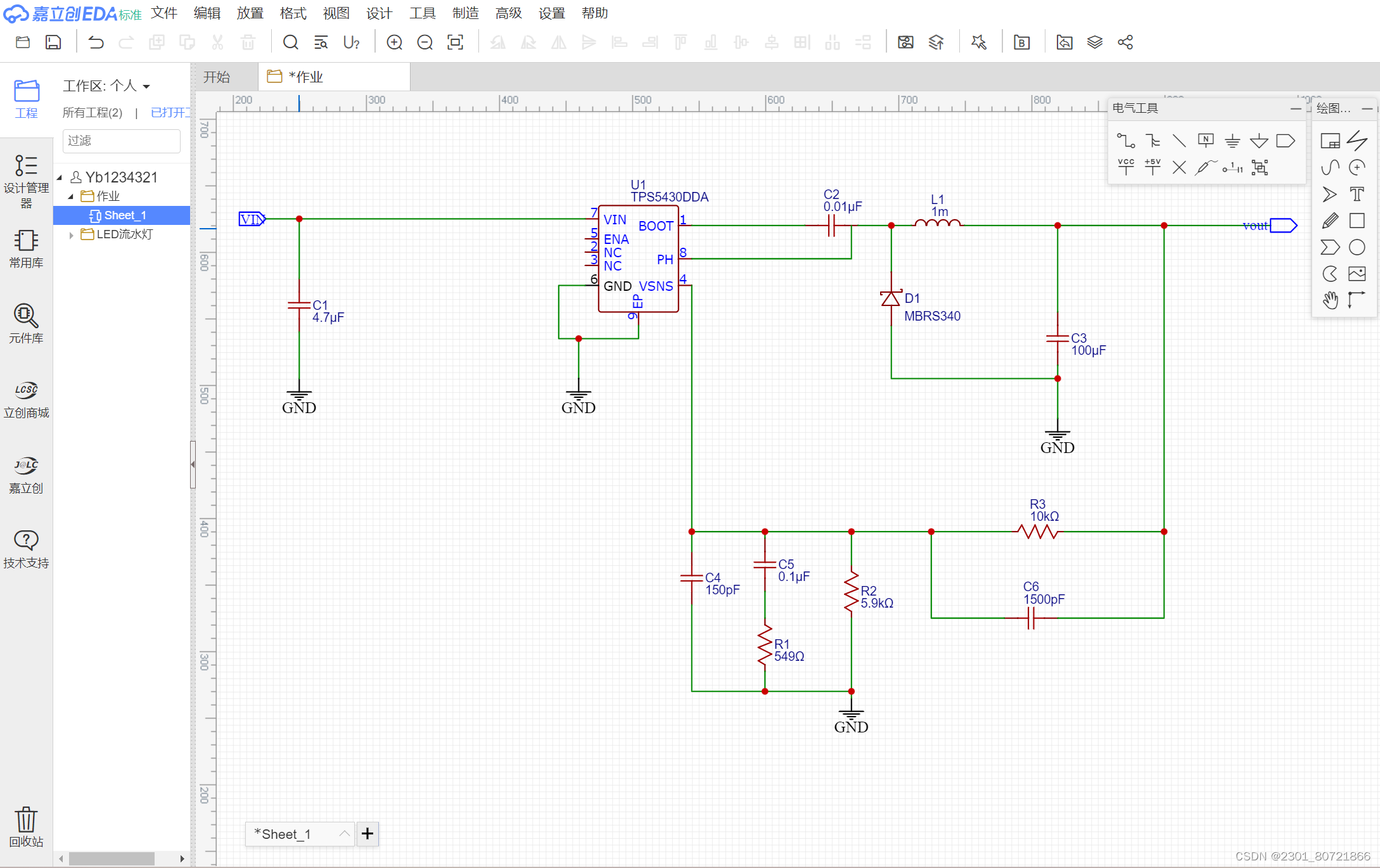

二.实际图
三.作图过程

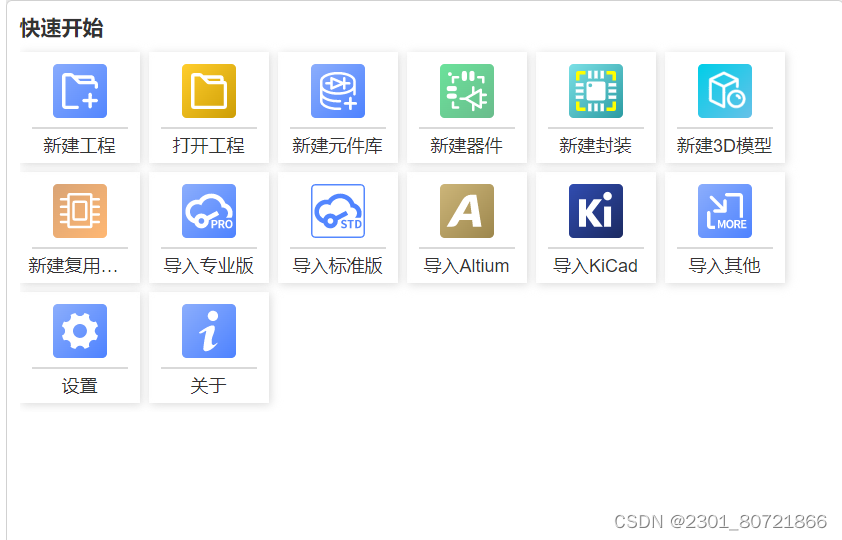

1.首先打开嘉立创软件,并开始新建一个工程。

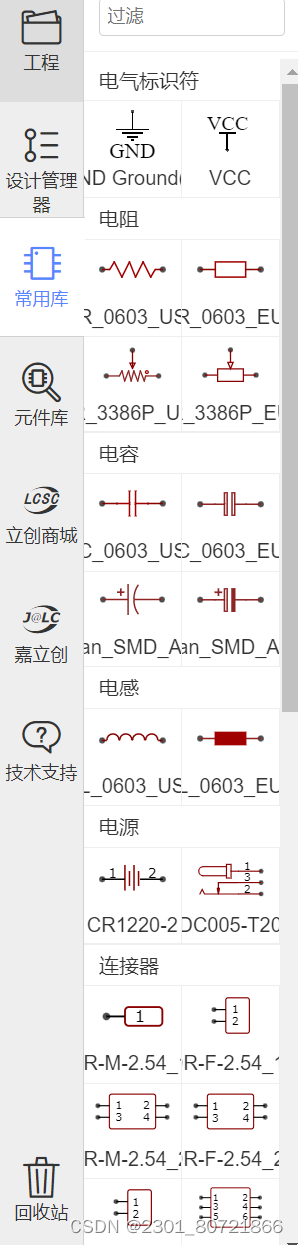

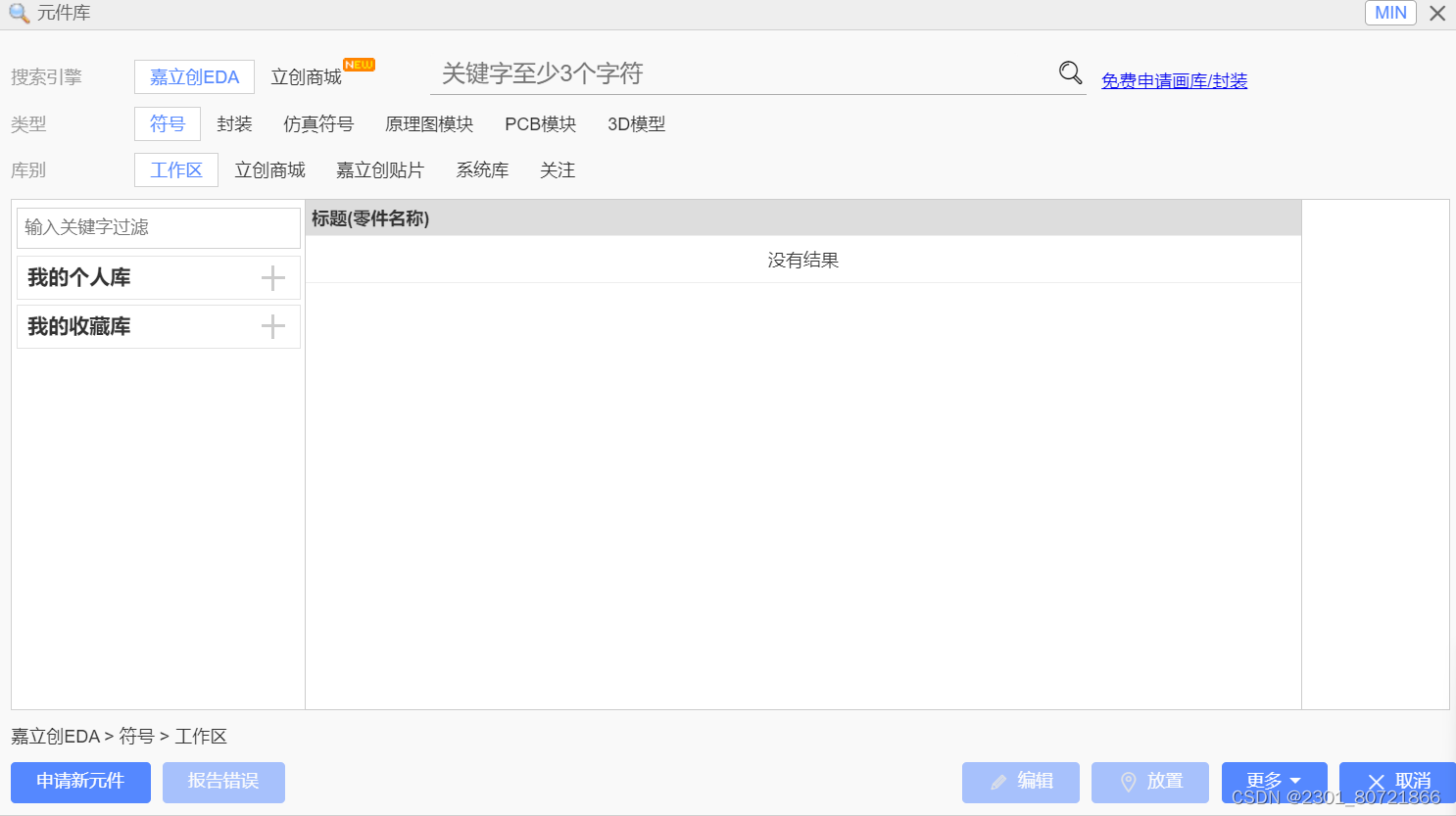

2.在左侧的常用库或者元件库中选取所需要的元件(特殊情况:在两个库中都找不到,那可以在知道元器件名字和原理的基础上选择其他适配的元器件更改属性)。
3.在选出所需原件后可以通过连线将各个元器件连接起来
4.最后可以鼠标右键元件进行更改属性。
