基于6U VPX的700W/1400W 电源产品

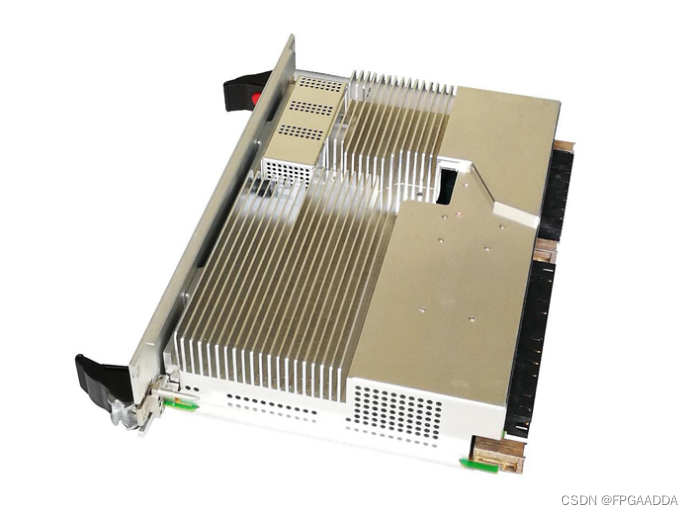

1400W六路输出AC-DC 6U VPX电源

一、功能指标

1．完全符合VITA62 6U 标准

2. 交流宽电压输入85V-264VAC.

3. 输入与输出隔离电压2000V.

4. 高效率≥86%（220V），≥83%（110V），

5. 支持冗余N+1

6. 支持热插拔

7. 支持均流

8. 工作温度-40℃-85℃

9.标准VITA62 6U标准导冷结构，厚度（8HP）

10.标准VITA62 6U VPX输入/输出连接器

二、电气参数

1、输入电压范围：100V-264VAC，单相47Hz～63Hz

2、输入电流：18.4A/100VAC, 9.2A/220VAC

3、功率因数：0.93 满载（220V）, 0.96 满载（100V）,

4、高效率≥86%（220V），≥83%（110V），

5、输出电压：

VS1/VS2	+12V/80A
VS3	+12V/36A,
AUX_3.3V	+3.3V/30A

6. 电压调整率：≤1%

7. 纹波：≤240mV（12V），≤30 mV（3.3V），

8. 噪声：≤300mV（12V），≤50 mV（3.3V），

9. 动态响应时间：≤2mS

10.启动时间：≤100mS

11.断电持续时间：≤3mS 满载

12.均流：VS1/VS2/VS3,AUX_3.3V

13.N+1冗余：VS1/VS2 /VS3(+12V), AUX+3.3V支持冗余

14.输出短路保护：各路短路自恢复

15.输出过压保护: 支持

16.输出过流保护：支持

17.过温保护：支持

18.工作温度：-40℃-85℃

19.储存温度: -40℃-85℃

20.工作湿度：5-95%

21.海拔高度：适应用于海拔高度3500米以下工作

22.LED指示灯：有

23.散热：强制导冷。

24.冲击与振动：符合GJB150-2009标准，或符合MIL-STD-810G相关文件。

25.告警与监控：监控温度、电压、电流值

26.遥感：支持

27.绝缘耐压：

输入—外壳	2000VAC
输入—输出	2000VAC.
输出—外壳	500VDC

28.尺寸：6U×8HP×160mm

29.重量：2.2KG

30.安规认证：符合EN60950/UL60950

31.MTBF: ≥100,000小时  @25℃

三、结构尺寸

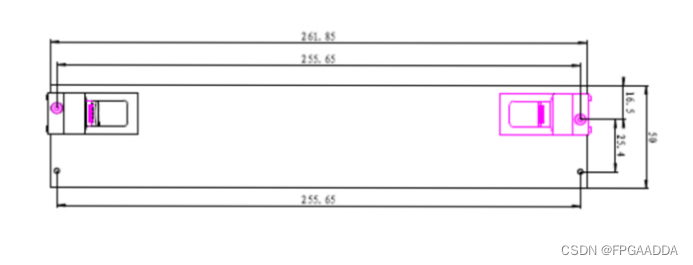

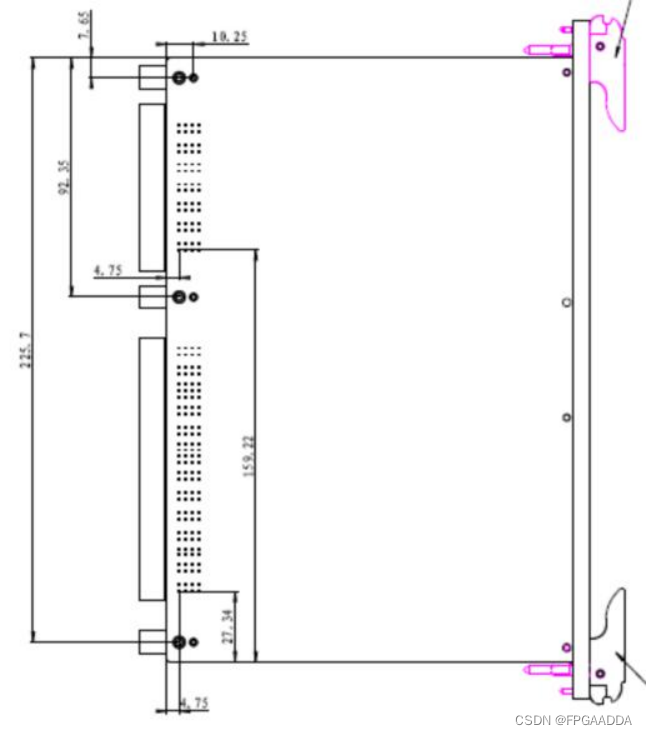

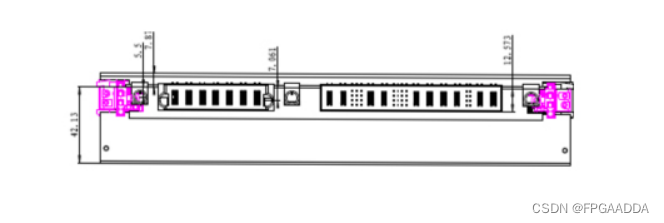

（一）尺寸结构图:（单位：mm）

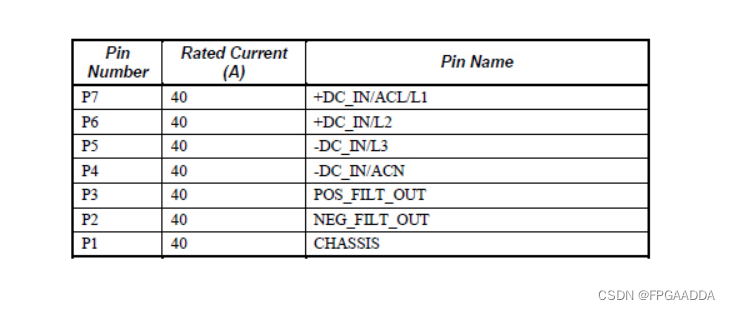

 （二）接口定义:

1.P7，P6：交流输入火线；

2.P4，P5：交流输入零线；

3.P1：机壳大地。

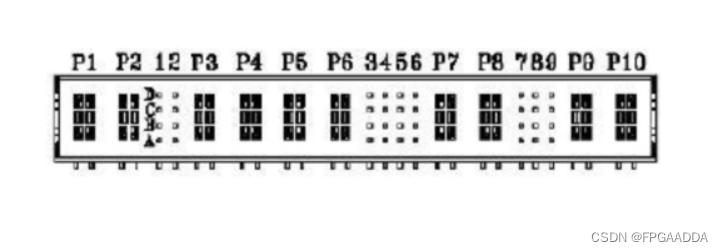

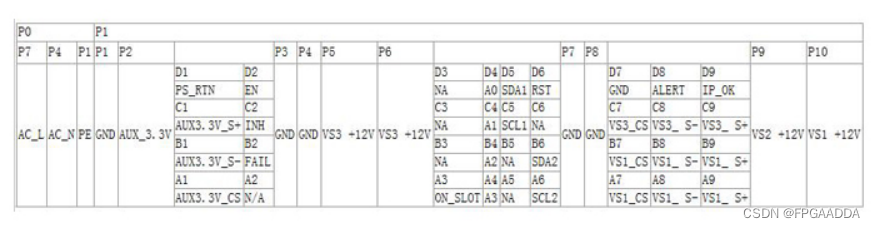

4.引脚定义：





Pin Number	Rated Current(A)	Pin Name	Note	Remark
P10	40	PO1	+12V输出
P9	40	PO2
A9	<1A	PO1_SENSE	+12V输出正极远程电压补偿
B9	<1A	PO2_SENSE
C9	<1A	PO3_SENSE	+12V输出正极远程电压补偿
D9	<1A	UD0	I/P_OK信号	用户自定义
A8	<1A	PO1_SENSE_RTN	+12V输出负极远程电压补偿
B8	<1A	PO2_SENSE_RTN
C8	<1A	PO3_SENSE_RTN	+12V输出负极远程电压补偿
D8	<1A	DEG	DEG	用户自定义
A7	<1A	PO1_SHARE	+12V均流信号
B7	<1A	PO2_SHARE
C7	<1A	PO3_SHARE	+12V均流信号
D7	<1A	SIGNAL_RETURN	信号回路地
P8	40	POWER_RETURN	GND	电源地
P7	40	POWER_RETURN
A6	<1A	SM2	NC
B6	<1A	SM3	NC
C6	<1.5A	-12V_AUX	NC
D6	<1A	SYSRESET*	系统复位信号	为输入信号
A5	<1A	GAP*	GAP地址
B5	<1A	GA4*	GA4地址
C5	<1A	SM0	SCL
D5	<1A	SM1	SDA
A4	<1A	GA3*	A3地址
B4	<1A	GA2*	A2地址
C4	<1A	GA1*	A1地址
D4	<1A	GA0*	A0地址
A3	<1A	UD2	(ON_SLOT)在位监测信号	板内下拉1K电阻
B3	<1.5A	+12V_AUX	NC
C3	<1A	NED	NC
D3	<1A	NED_RETURN	NC
P6	40	PO3	+12V
P5	40	PO3
P4	40	POWER_RETURN	GND	电源地
P3	40	POWER_RETURN
A2	<1A	VBAT	NC	电池供电
B2	<1A	FAIL*	FAIL*
C2	<1A	INHIBIT*	INHIBIT*
D2	<1A	ENABLE*	ENABLE*
A1	<1A	+3.3V_AUX—SHARE	+3.3V_AUX均流信号
B1	<1A	+3.3V_AUX—SENSE RETURN	+3.3V_AUX输出负极远程电压补偿
C1	<1A	+3.3V_AUX—SENSE	+3.3V_AUX输出正极远程电压补偿
D1	<1A	PS_RNT	PS_RNT	用户自定义
P2	40	3.3V_AUX	+3.3V_AUX
P1	40	POWER_RETURN	GND	电源地

信号说明：

1. 输出故障指示（FAIL）和启动完成（SYSRESET）指示电平

FAIL信号：电源故障信号。内部上拉到3.3V，当任何一路输出电压故障时，其被拉低，反之，则拉高到3.3V。

2.SYSRESET信号：系统复位信号为输入。

3. ENABLE和INHIBIT控制逻辑

ENABLE信号和INHIBIT信号在电源内部上拉到3.3V，ENABLE和INHIBIT输出控制逻辑符合VITA62，逻辑关系如下表。

如表  ENABLE和INHIBIT控制逻辑

ENABLE*	INHIBIT*	3.3Vaux	12V，5V，+12Vaux，-12Vaux
HIGH	HIGH	OFF	OFF
LOW	HIGH	ON	ON
HIGH	LOW	OFF	OFF
LOW	LOW	ON	OFF

4.用户自定义电平为3.3V.

DEG：当壳体温度超过100℃时，DEG信号为低电平（参考signal return）；

I/P_OK：交流输入良好指示。交流输入大于160VAC时为高电平，小于140VAC时为低电平；

RS_RNT：在线监测信号，输出正常时为高电平，输出异常时为低电平；

I2C接口上传5路输出的电压参数，可同时外挂两台该电源，通过GA0*，GA1*，GA2*，GA3*，GA4*，GAP*设置各分机地址，电源工作在从模式；

A2为电池供电管脚；

四、环境适应性

1. 工作温度：-40℃～+85℃。

2.冲击和振动:符合GJB 150.16A-2009和GJB 150.18A-2009标准。

3.低气压:应能满足高原环境使用，低气压：54kPa（对应海拔高度5000m）。

4.湿热:满足GJB150.9A-2009标准。

5.功率、温度曲线图：

五、安全性

1.符合安规:符合国家3C认证要求，符合国际标准EN60950，UL60950认证要求。

2.抗电强度：输入对外壳，输入对输出能承受DC2121V电压历时5S的抗电强度试验，不能出现击穿、飞弧和闪烁等现象，泄漏电流应不大于5mA。

3.绝缘电阻及抗电强度:输入对外壳、输入对输出，不低于100MΩ；输出对外壳：不低于20MΩ（DC500V，常温、常湿）。
