用Logisim设计半加器、全加器和四位数二进制补码电路

用Logisim设计半加器、全加器和四位数二进制补码电路

一、下载Logisim数字逻辑仿真软件

从https://download.csdn.net/download/m0_74045503/88435139下载，先安装Java运行环境JDK，在运行Logisim。

二、设计一个1bit半加器电路

（一）、原理分析

​ 一位半加器是一个数字电路，，用于执行二进制加法中的最低有效位（LSB）的加法。它可以将两个输入位（A和B）相加，并产生两个输出：和（S）和进位（C）。其逻辑如下：和（S）输出是两个输入位的异或（XOR）运算。即，S=A⊕B。 进位（C）输出是两个输入位的与（AND）运算，即，C=A*B。下图为半加器的真值表：

A	B	C	S
0	0	0	0
0	1	0	1
1	0	0	1
1	1	1	0

（二）、具体实现

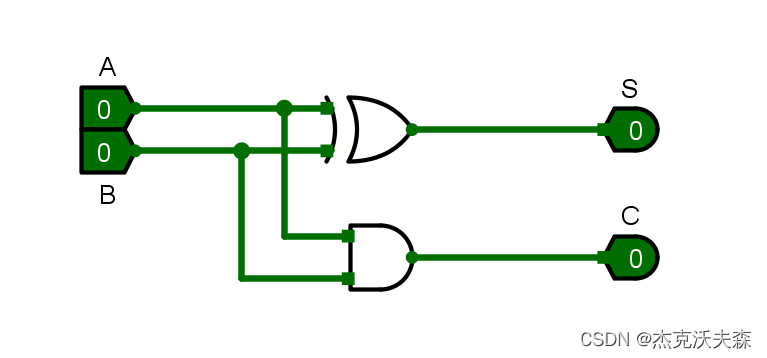

​ 确保测试正确后，做出如下图的电路：

三、设计一个1bit全加器电路

（一）原理分析

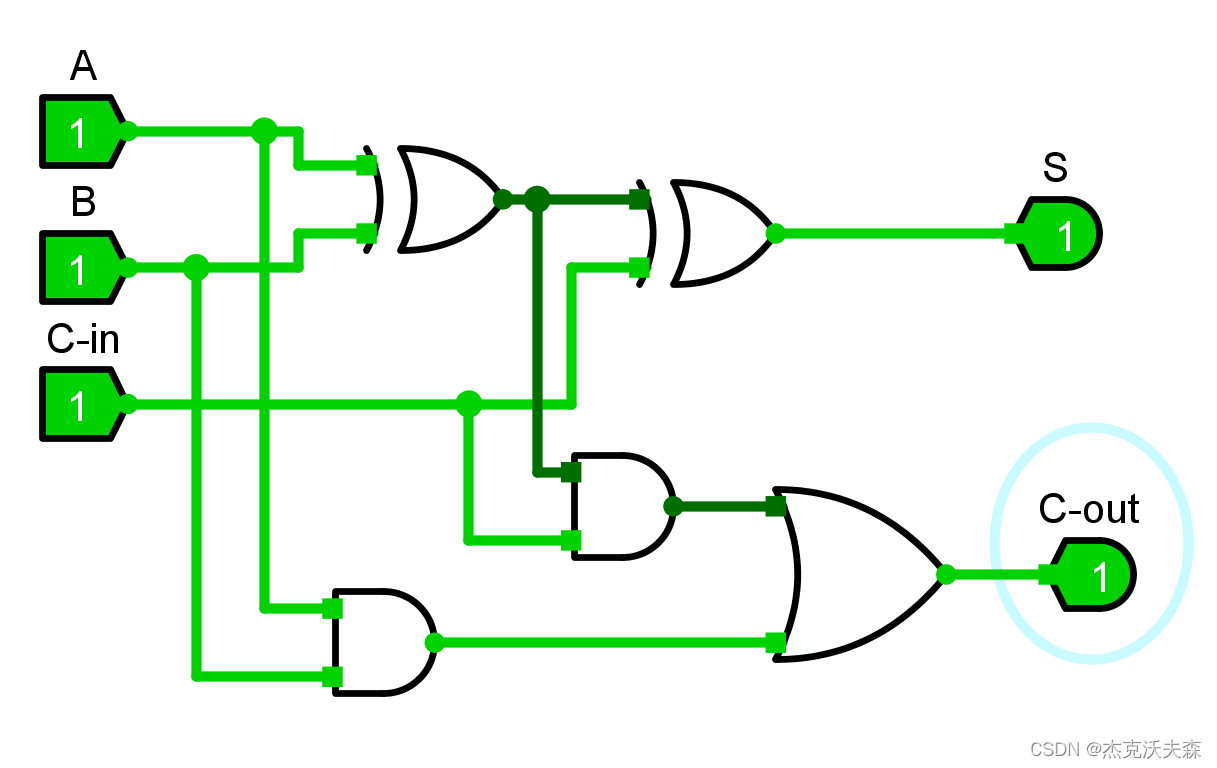

​ 1位全加器是一种数字电路，用于执行二进制加法中的位加法。它和半加器不同之处在于，它可以处理来自前一位的进位。1位全加器接受三个输入：分别是两个待相加的位（A，B），和前一位的进位（C-in）。产生两个输出：和（S）以及进位（C-out）。其逻辑如下：和（S）的输出是A,B,C-in的异或运算结果。即，S=A⊕B⊕C-in。进位（C-in）的输出有两个部分，第一个部分是A和B的与运算，第二个部分是A和B的异或运算与C的与运算。

（二）具体实现

确保运算正确后，做出如下真值表：

四、实现一个四位数二进制补码电路

（一）原理分析和实现

要求：当输入一个4位二进制数后，补码电路将输出对应的4位二进制补码。

补码原理如下：
（1）正数与原码相同;
（2） 负数的补码，将其原码除符号位外的所有位取反（0变1，1变0，符号位为1不变）后加1。 同一个数字在不同的补码表示形式中是不同的。比如10进制数值-15的二进制原码是10001111，其补码在8位二进制中是11110001，然而在16位二进制补码表示中，不足位数要用符号位补全，也就是1111111111110001。

因为正数和负数的补码运算规则不一样，取决与输入二进制数的最高位（符号位）。从简单入手，可以先只考虑输入为负数情况的补码运算。补码运算中有一个加1运算，需要用全加器实现。 4位全加器可以用4个1位(bit)全加器级联得到。

真值表如下：

正数输入	输出	负数输入	输出
0001	0001	1001	1111
0010	0010	1010	1110
0100	0100	1100	1100
0011	0011	1011	1101
0101	0101	1101	1011
0110	0110	1110	1010
0111	0111	1111	1001

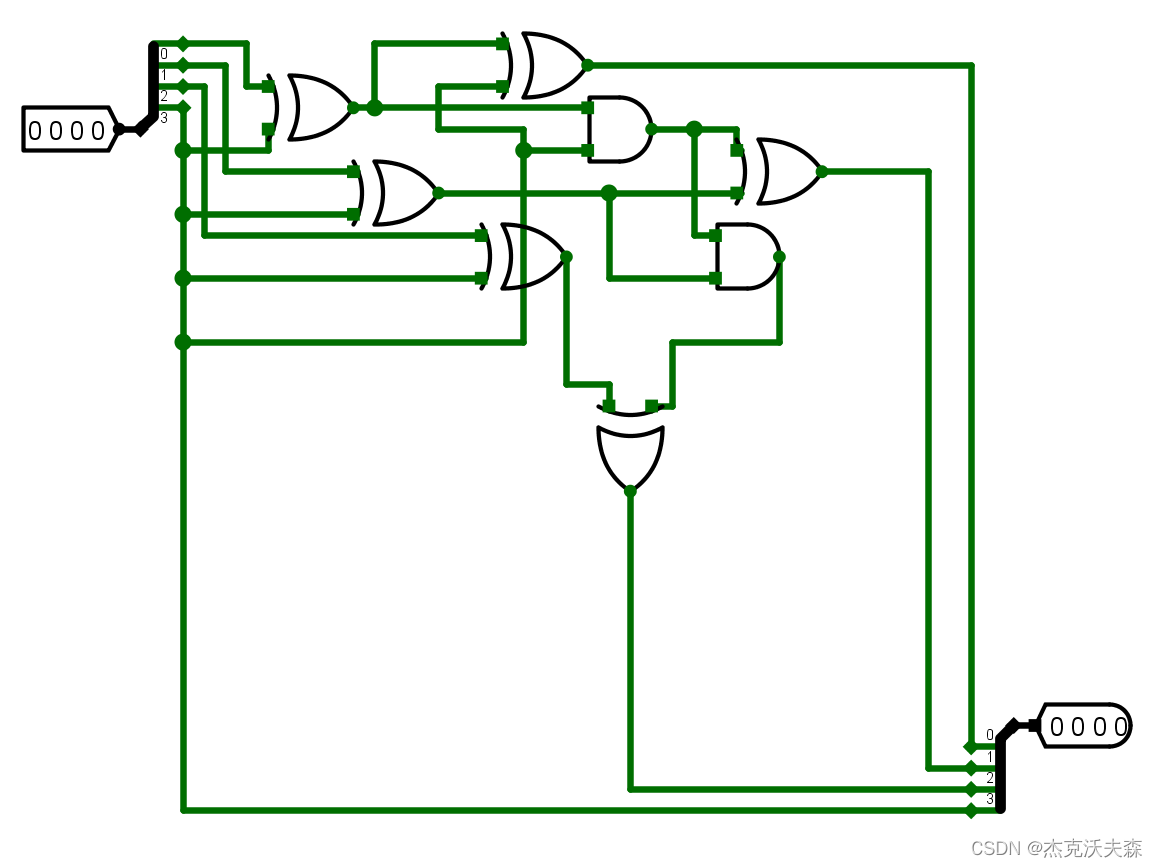

一种四位数二进制补码电路如下图：

（二）想法阐述

​ 于正数和负数的补码不同但是最高位与原码相同，所以把原码看成是三位数，最高位直接不变。首先考虑负数和正数都可行的取反数字逻辑表达式，该表达书不用引入其他外来输入，我自己是用的最高位数字，然后分别得到进位，之后用全加器输出每一位即可。

五、总结

首先根据题目要求按先后顺序做出每一部分的真值表，在根据真值表列出逻辑表达式并化简¹然后设计出相应的逻辑电路。

---

1. 建议自学逻辑表达式的化简 ↩︎
