实验-时序电路设计1-走马灯（数字逻辑）

一、实验内容

设计一个走马灯

走马灯是一种利用 LED 灯动态闪烁实现的应用电路，被广泛应用于装饰领域采用走马灯原理的夜景灯效果

你需要结合带并行数据加载的移位寄存器和 LED，结合 Logisim 提供的 LED 设计出一个 走马灯。具体设计要求如下：

i. LED 灯的数量不少于 8 个；

ii. 为走马灯提供一个数据预加载的模式，允许用户初始化走马灯内的数据（你依然可以利用复用器来实现如下伪代码： if （初始化模式） 移位寄存器 = 初始化数据； else 移位寄存器 = 内部数据）；

iii. 为走马灯设计一种显示模式（显示模式可以由你设计，比如移位、闪烁等视觉效果）；

iv. 使用你自己设计的 D 触发器完成设计；

二、实验步骤

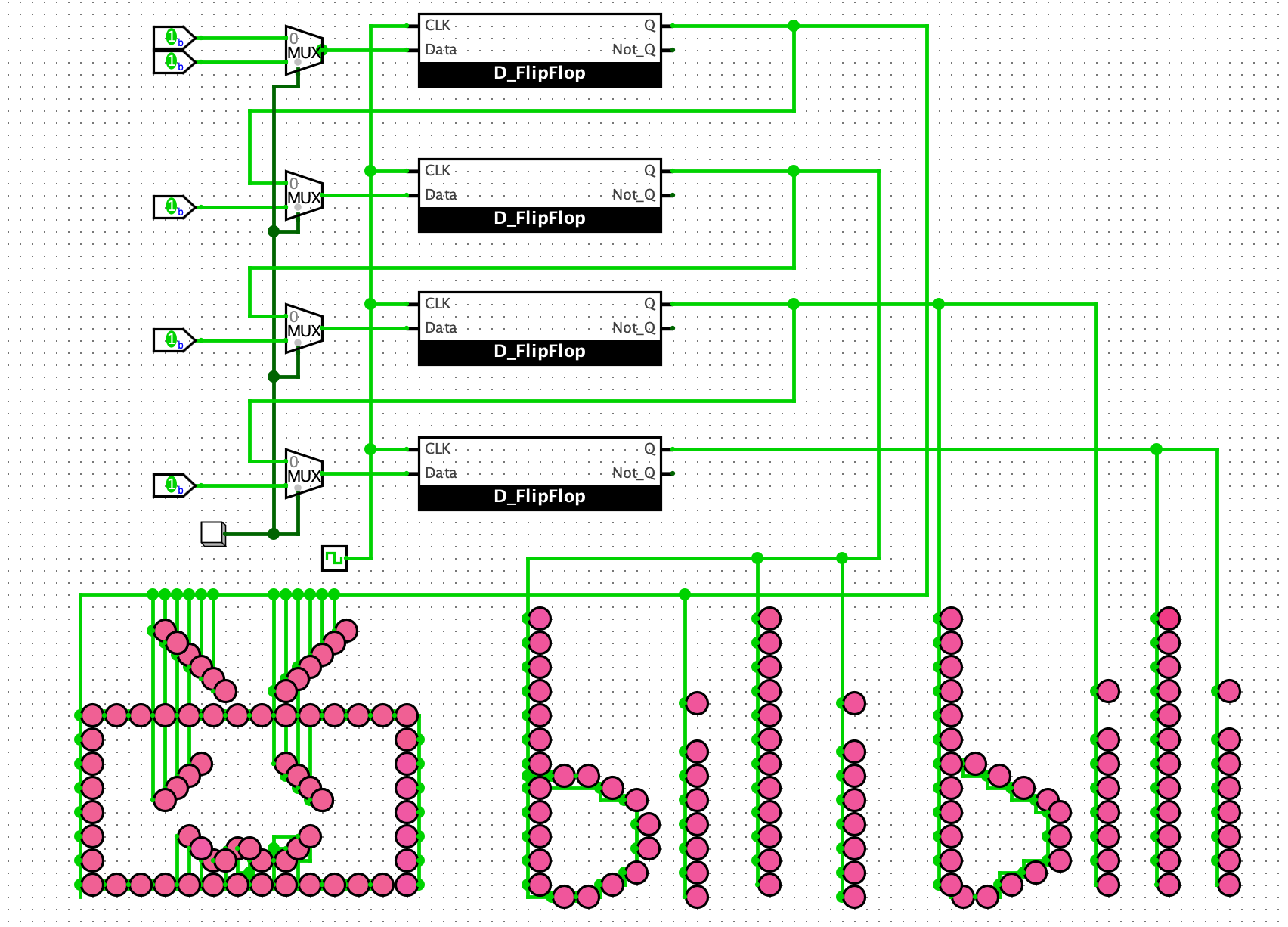

2.1 电路原理图

2.2 步骤

（1）用上面分装好的4个D触发器，将上一个D触发器的结果经过复用器之后输入给下一个D触发器的输入中。

（2）将时钟连到每一个D触发器的CLK端。

（3）设计一个初始化按钮，连到每一个复用器的选择端，使得用户按下按钮，可以初始化数据。

（4）将每一个D触发器的输出端连到设计的LED灯的图案上，实现图案闪烁的结果。

三、实验环境

本实验采用 Logisim 电路仿真平台。在使用 Logisim 设计本实验基础题要求的数字电路的时候，允许使用和不允许使用的器件如下：允许使用 ：Logisim 提供的运算器（如封装好的加法器和复用器）、带译码器的七段数码管 不允许使用 （除非特别 提示） ：Logisim 提供的存储单元（如封装好的 D 触发器、计数器、移位寄存器、存储器阵列）

四、实验小结与思考

1. 收获

• 通过自主设计D触发器搭建移位寄存器，掌握了时钟同步、数据移位等关键时序逻辑原理。

• 复用器控制初始化与运行模式，加深了对数据选择与状态切换的理解。

2. 遇到的问题与解决

问题：初始设计因D触发器延迟不一致，导致LED显示错乱。

解决：确保所有D触发器共用同一时钟边沿触发，消除竞争冒险。

问题：复用器选择信号未全局同步，部分寄存器未正确加载数据。

解决：为复用器添加同步控制逻辑，强制所有寄存器在初始化时统一载入数据。
