双路可调直流稳压电源电路--1

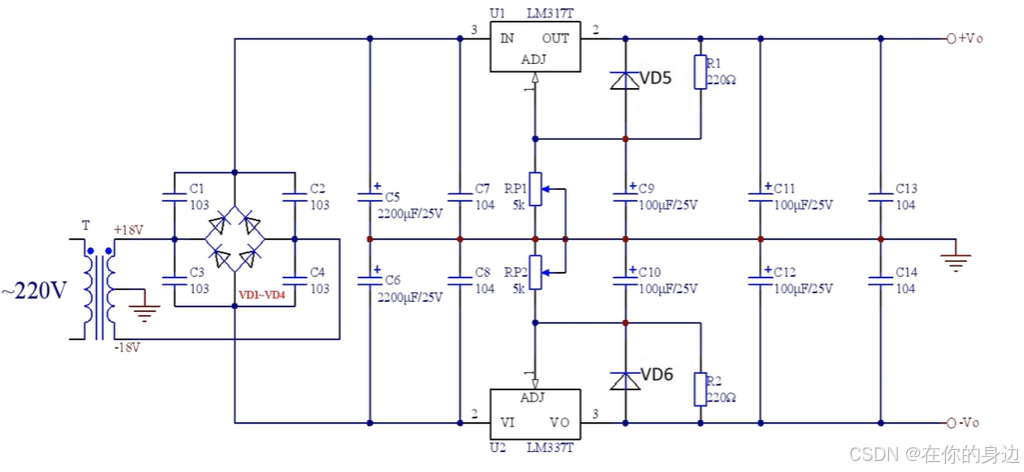

这是一个基于 LM317T 和 LM337T 芯片的正负可调稳压电源电路。

电路总体功能

该电路可将 220V 的交流市电转换为正负可调的直流电压18V输出，常用于需要正负电源供电的电子设备中，如运算放大器电路、功率放大电路等。

各部分组成及作用

1. 电源变压器（T）：
   将 220V 的交流市电降压，输出两组 ±18V 的交流电压。其作用是降低电压，满足后续整流和稳压电路的输入要求，同时实现电气隔离。
2. 整流桥（VD1 - VD4）：
   由四个二极管组成桥式整流电路，将变压器输出的交流电压转换为直流电压。无论交流电压的极性如何，整流桥都能保证输出的直流电压极性不变。
3. 滤波电容（C1 - C4、C5 - C6、C7 - C8、C9 - C10、C11 - C12、C13 - C14）：
   • C1 - C4：在整流桥的交流输入端，用于抑制高频干扰。
   • C5、C6：大容量电解电容，对整流后的直流电压进行初步滤波，减少电压的纹波。
   • C7、C8、C9、C10：陶瓷电容，进一步滤除高频纹波。
   • C11、C12、C13、C14：分别在输出端，起到稳定输出电压和抑制高频干扰的作用。
4. 稳压芯片（U1: LM317T 和 U2: LM337T）：
   • LM317T 是正电压可调稳压器，可通过调节电位器 RP1 来调整输出正电压的值。
   • LM337T 是负电压可调稳压器，可通过调节电位器 RP2 来调整输出负电压的值。
5. 稳压二极管（VD5、VD6）：
   保护稳压芯片，防止输出端出现过电压时损坏芯片。
6. 电阻（R1、R2）：
   与电位器配合，为稳压芯片的调节端提供合适的参考电压，从而确定输出电压的值。

输出电压调节原理

对于 LM317T，其输出电压公式为 Vout​=1.25V×(1+R1RP1​)，改变 RP1 的阻值即可改变输出正电压值。
对于 LM337T，其输出电压公式为 Vout​=−1.25V×(1+R2RP2​)，改变 RP2 的阻值即可改变输出负电压值。

设计要点

1. 变压器的选择：要根据负载所需的功率来选择合适容量的变压器，确保其能够提供足够的功率。
2. 电容参数选择：滤波电容的容量和耐压值要合适，耐压值要大于电路中可能出现的最大电压，容量要根据负载电流和纹波要求来确定。
3. 稳压芯片散热：当输出电流较大时，稳压芯片会产生较多热量，需要安装合适的散热片，以保证芯片工作在允许的温度范围内。
