【模电】共射极放大电路及其稳定措施+各个器件功能分析

免责声明：本文仅为学习模电学习总结所用，由于本人水平有限，如有错误，还请指出。希望本文能对模电的初学者有所帮助。

下面是一个最常见的只使用一个电源的共射极放大电路（固定偏流电路），我们接下来分析其中的一些参数。



1.Cb1，Cb2（我们通常也叫C1和C2）：耦合电容，隔直通交，因为我们放大的是交流信号，直流信号只是用来确定静态工作点，所以直流信号不会随着放大电路传递下去，稳定了多级放大电路的静态工作点。

更详细地说，“隔离”就是把直流量隔开，不让它打扰我们的交流信号的正常放大，另一方面我们的外界的信号源内阻和Rload（负载）都不会影响到它。

从输出端上来说，无论负载是不是感性负载，如果去掉耦合电容，那么就相当于负载并联在C、E极两端，肯定会影响静态工作点。这样我们就把知识连起来了，也能理解为什么分析直流通路时我们要把电容视为断路，输入端也是类似，为了避免对直流信号的影响。

2.Rc:将变化的电流转化为变化的电压。常见值为几千欧。

3.Rb:偏置电阻,为基极提供偏置电流IBQ，Rb的阻值一般是几十k至几百k。

4.vs（交流量用小写）：正弦波信号源或其他一些信号源。在画图时带上Rs（Rsi），Rs是信号源的内阻。



上述问我们了解了固定偏流电路的参数，为了进一步稳定静态工作点（减少温度对其影响），我们在这个电路上改了改，让它有更好的工作效果，具体就是加了3个元件：Rb2、Re、Ce，如下图所示。

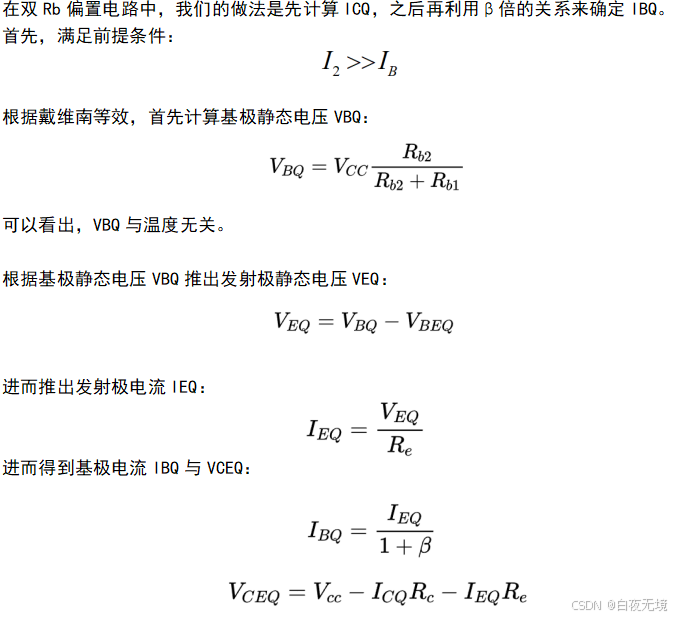

如果要深刻理解这些元件作用，我们还是要过一遍他们的原理，下面将带大家进行上面电路的静、动态分析：





稳定的实际过程如下：

在没有射极偏置电阻的电路中，温度T升高，导致VBE减小，β增大，ICBO（反向漏电流）增大，他们以一个共同的趋势都让IC增大。



当我们引入射极偏置电阻后，IC增大会转化为Re两端电压增大，Re一端接地，接射极的一段电压就会增大。由于之前计算VBQ的式子，仅与电源VCC和电阻有关，所以就会导致VBEQ增大，进而使IC减小。

我们接下来分析这些新加上来的元件有什么作用，就清晰多了。

1.Rb2：B极另一个偏置电阻，因此该电路也叫双Rb偏电路。

2.Re：射极偏置电阻（射极负反馈电阻）。

3.Ce：旁路电容，避免我们在直流通路中用到的Re对交流分析造成影响，交流分析时直接将Re短路。
