1. 特征：功率放大；

2. 本质：能量的控制、转换（电源提供能量）；

3. 电路必要组成条件：有源元件（控制能量，比如三极管I_B控制I_C，场效应管中U_gs控制I_d）；

4. 前提条件：输入信号不失真；

5. 测试的信号：正弦波；

一、目的：小功率信号 ----> 大功率信号；

二、条件：1. 源元件；2. 电源；

三、技术路线：

三级管处于放大状态；
U_BE 控制 I_B 输出小信号；
合理的输出（确保输出处能接受到放大的信号）；

R_b：限流，限定最大电流值；

R_c：将集电极电流I_c的变化转换成集-射电压U_CE的变换,以实现电压放大；

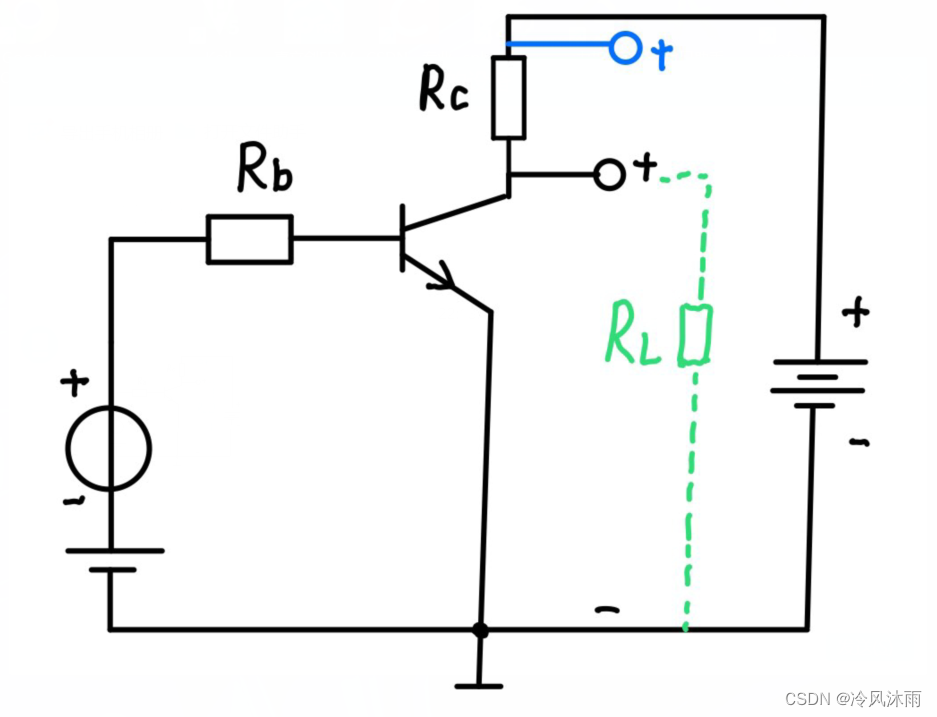

外部负载R_L用以接收放大信号，它需要连接在R_C下面的路线（黑色）而不能连接上上面（蓝色）。如果连接在蓝色，由于与电源并联，其电压不变；如果连接在黑色，则由于R_C随放大电流信号而变化的压降，R_L也获取到随之变化的压降；（U_L=Vcc - I_C*R_C）

（该R_L获得的电压（输出电压信号）和输入电压信号是反相）

即使(R_L)与晶体管并联，也不会导致短路，而是按照电路设计的预期工作。电流的流向和分配由电路的总体设计和各个元件的参数决定。（GPT生成）

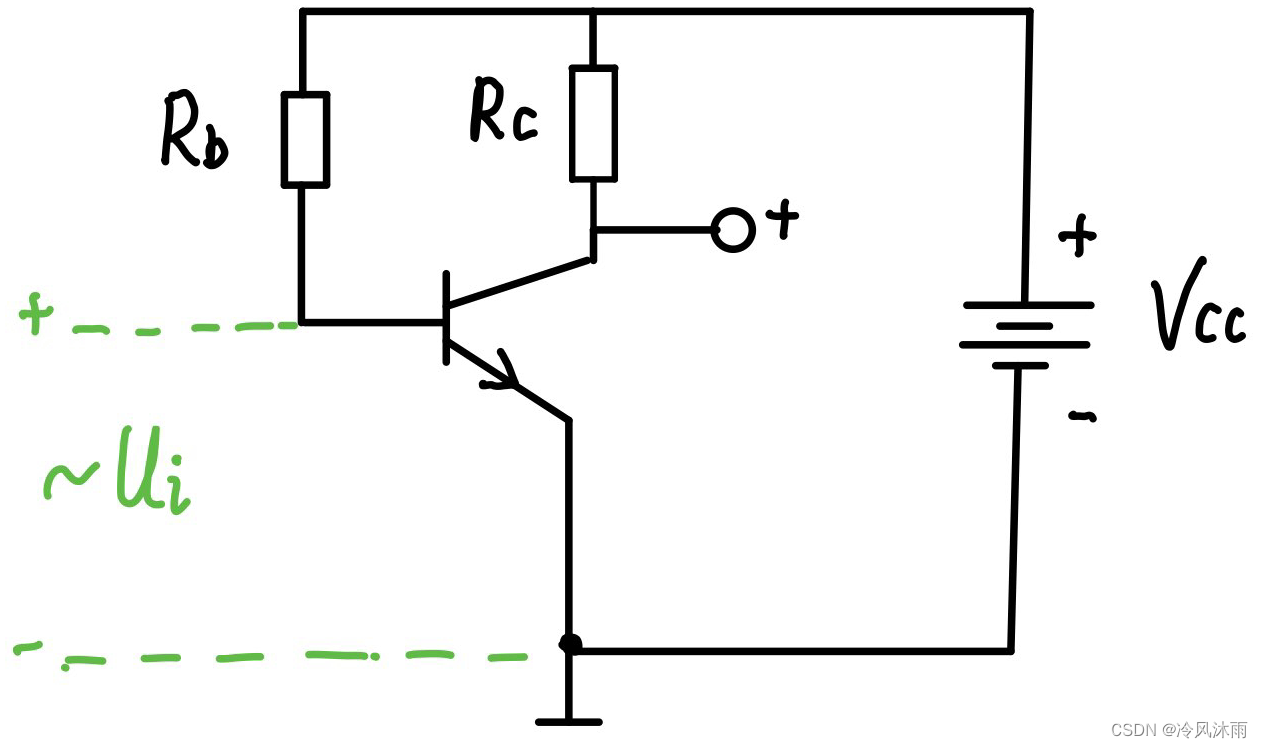

如果只用一个电源，则上图可以初步改成下图：U_i是输入的小交流信号（需要放大）

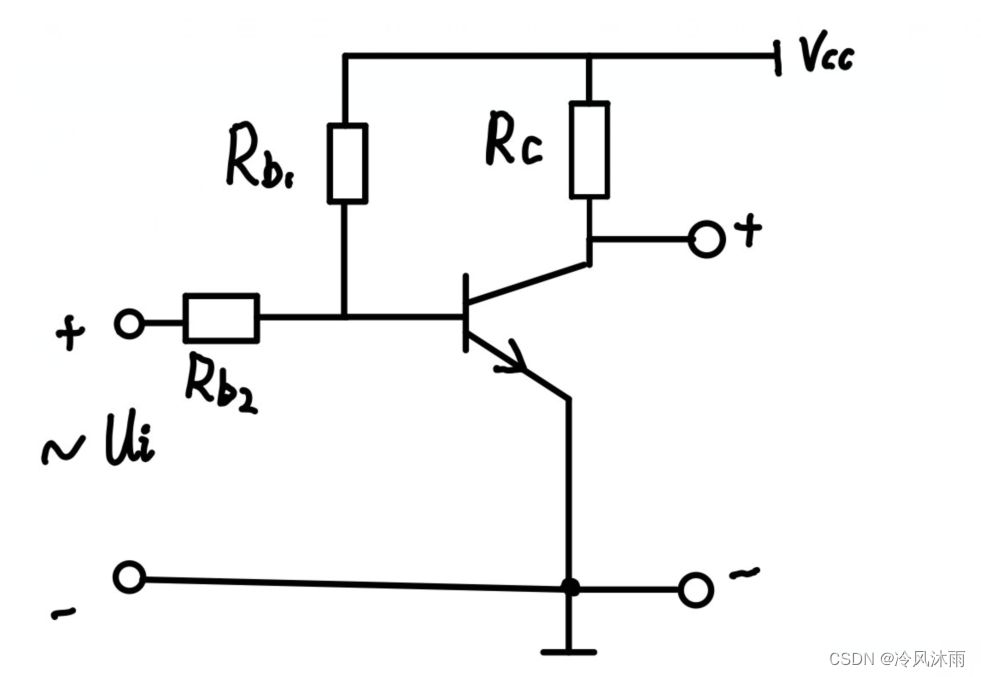

如果直接接上U_i ，电流在经过R_b后会直接从交流信号获取处流至地（发射结尚未导通），无法实现放大。可以在R_b和信号获取处之间加上适合的电阻，实现直流和交流在基极前的叠加，流经三级管实现放大；

（尚未知为何加了电阻就有这个效果，另外交流信号获取处猜是一个内阻小的负载）

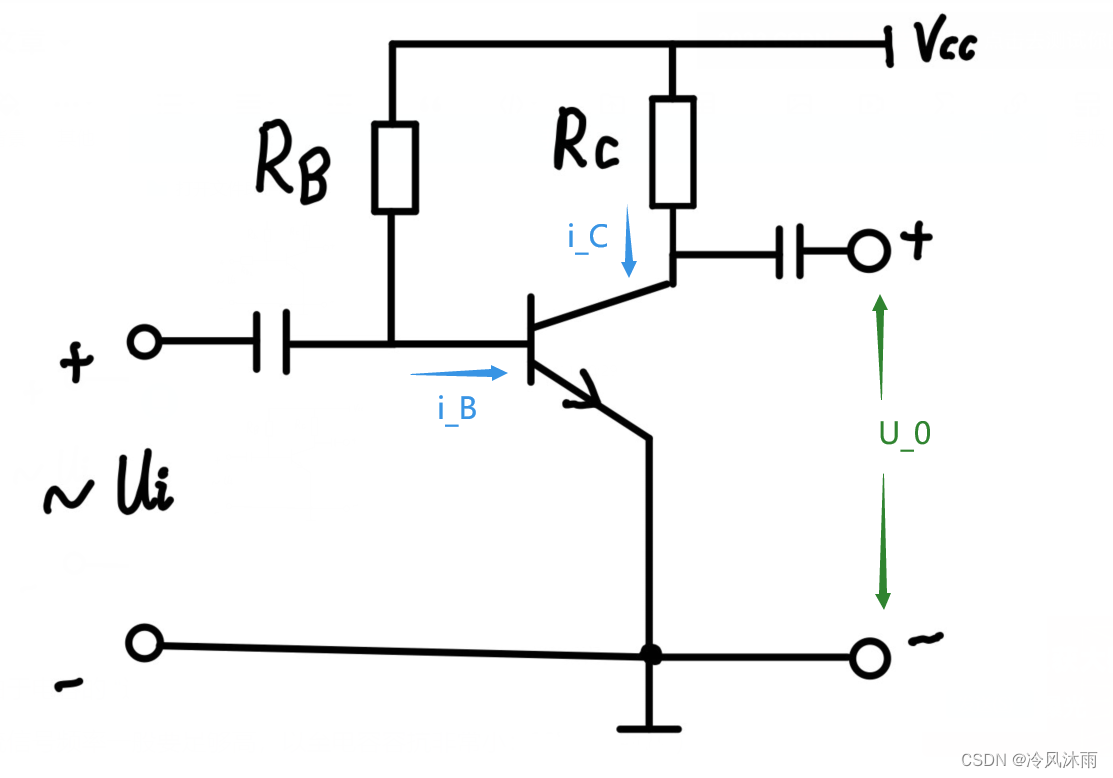

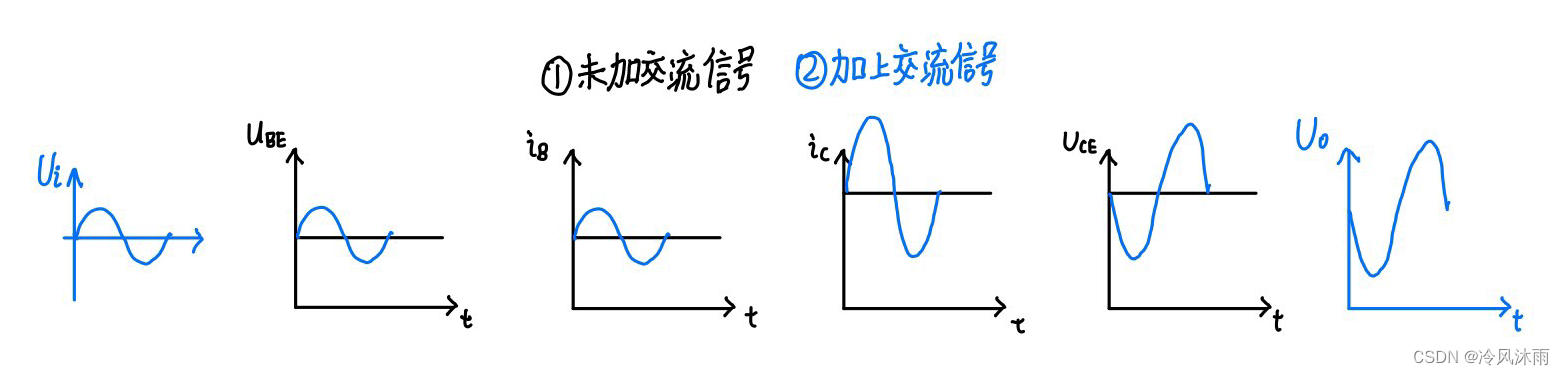

上图就是直接耦合放大电路，输出的是直流交流的叠加信号；如果要输出交流信号（即单纯的放大后信号），就需要用阻容耦合放大电路；

耦合：不同电路元件、部分或系统之间的相互影响或相互作用的过程；

直接耦合（DC耦合）：电路的一部分直接连接到另一部分，允许直流和交流信号无差别地从一个部分传输到另一个部分;

阻容耦合（电容耦合）：通过电容来实现电路部分之间的信号传输，同时阻止直流（DC）分量的传递;

由于电容的 “通过交流，隔离直流”的特性，被负载获取到的放大信号中没有直流信号的叠加；（交流信号频率一般要足够高，以至电容容抗非常小： $X_C = \frac{1}{2\pi fC}$ ）
