电子技术课程设计——交通灯控制电路的设计

1.设计任务

(1)设计一个十字路口的交通灯控制电路,要求东西方向车道和南北方向车道两条交叉道路上的车辆交替运行,每次通行时间都设为8秒。

(2)在绿灯转为红灯时,要求黄灯先亮3秒钟,才能变换运行车道。

(3)东西方向、南北方向车道除了有红、黄、绿灯指示外,每一种灯亮的时间都用数码管进行显示(采用倒计时的方法)。

(4)同步设置人行横道红、绿灯指示。

(5)支持5v和电池2种供电方式。

2.系统框图

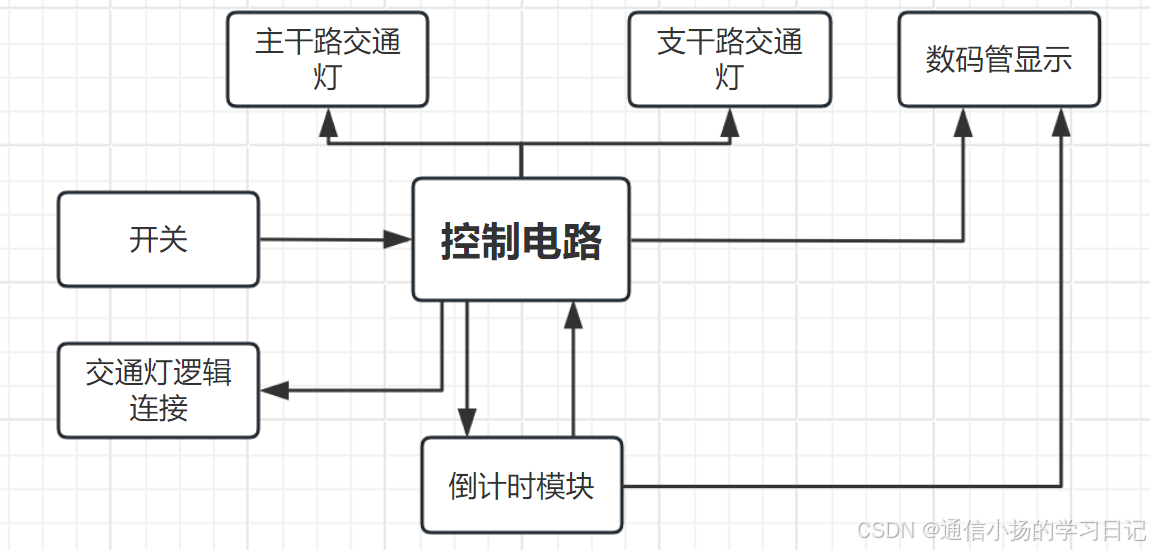

根据题目分析，可简易绘制系统框图：

可将系统分为三大功能模块：主电路、定时计数电路、控制电路。

3.各模块电路分析及电路图

3.1 主干道及支干路交通灯模块

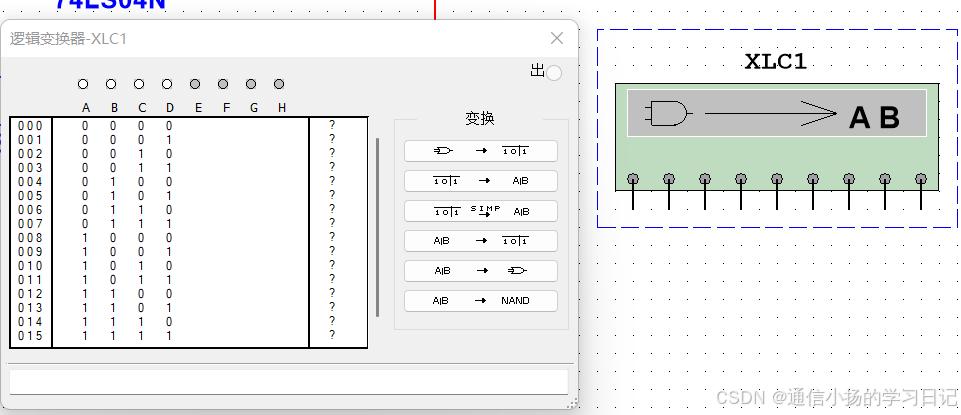

可以利用Multisim中的逻辑转换仪分别计算出对应于每一个灯泡的逻辑最简表达式，然后用逻辑器件进行连接，结合灯的不同状态，最后得出需要用六个逻辑门，包括与非门和非门。

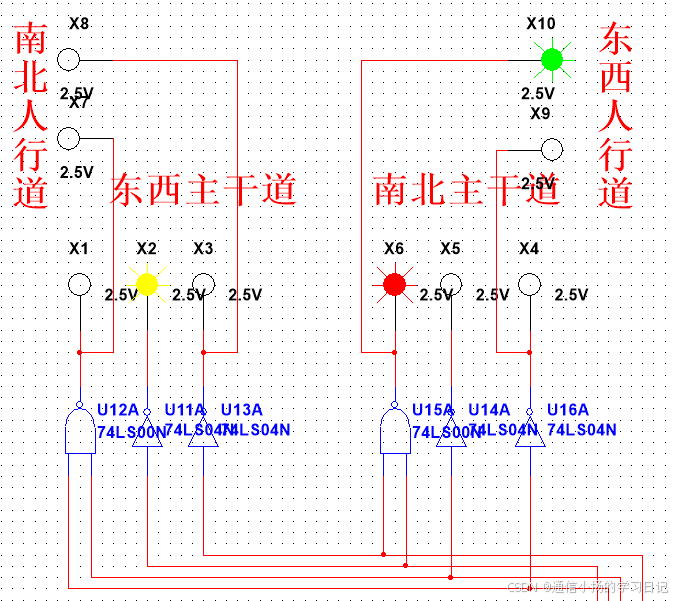

由10个小灯泡构成，分别为东西主干道、南北主干道、东西人行路以及南北人行路的红绿黄灯。

3.2 定时计数模块

3.2.1 74LS192

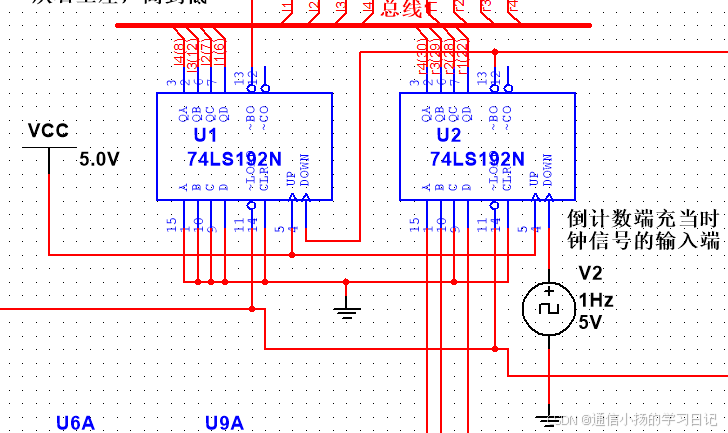

第一部分为由74LS192构成的十进制可逆计数器，它支持异步预置和清零功能。因为该系统中需要用到倒计时计数，所以要将74LS192芯片的倒计时端(DOWN)充当时钟信号的输入端，时钟信号的另一端与地相连。

3.2.2 74LS160与74LS138

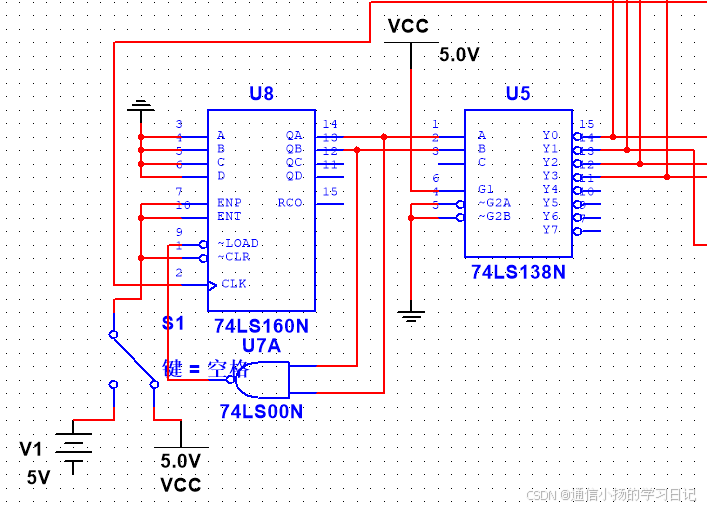

此部分电路是由74LS160计数器和74LS138译码器构成的特定的数字逻辑电路。其中138译码器用于接收来自计数器的输出信号，并将这些信号转换为控制不同颜色灯光的信号。160计数器则用于生成时钟信号，驱动灯光按照预定的顺序变换状态。

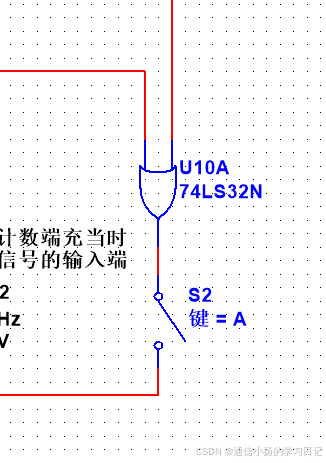

3.3 控制电路模块

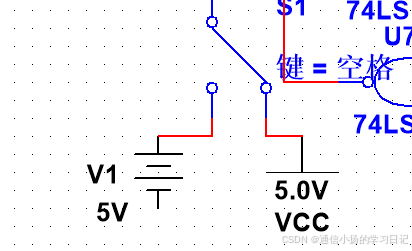

控制电路分为控制开关、供电方式的选择。该系统支持5v和电池2种供电方式。供电电路分别与使能端(ENP,ENT)和置数端(CLR)端相连。

对于交通灯控制电路的设计，可有多种方案选择，本文提供的多用数电方式实现，根据题目要求以及各芯片的功能实现。在完成过程中，可通过查芯片手册的方式了解芯片各引脚功能，从而确定接线方式。

欢迎大家与我讨论，我们共同进步！如果需要完整电路图，也欢迎大家留言~
