【电子技术实验设计】简易交通灯控制逻辑电路设计报告

一、设计任务和要求

设计一个简易交通灯控制逻辑电路，要求：
1、东西方向绿灯亮，南北方向红灯亮，时间15s。
2、东西方向与南北方向黄灯亮，时间5s。
3、南北方向绿灯亮，东西方向红灯亮，时间10s。
4、如果发生紧急事件，可以动手控制四个方向红灯全亮。

二、设计目的

1、进一步熟悉和掌握数字电子电路的设计方法和步骤
2、进一步将理论和实践相结合
3、熟悉和掌握仿真软件的应用

三、设计方案选择

任务要求实际上就是4个状态，不妨设：
S1：东西方向绿灯亮，南北方向红灯亮，时间15s；
S2：东西方向与南北方向黄灯亮，时间5s；
S3：南北方向绿灯亮，东西方向红灯亮，时间l0s；
S4：如果发生紧急事件，可以手动控制四个方向红灯全亮。
【表1】主电路状态与指示灯状态转换

主电路状态	东西方向绿灯G1	南北方向红灯R2	黄灯Y	东西方向红灯R1	南北方向绿灯G2
S1	1	1	0	0	0
S2	0	0	1	0	0
S3	0	0	0	1	1
S4	1	0	0	1	0

主电路要实现S1→S2→S3状态的循环转换，而且可以在任何一个状态进入S4，并能恢复正常工作状态。S1=15s；S2=5s；S3=10s。

方案一

①、S1-S3使用2个SR锁存器，设置00，01，10三个状态。
②、S4使用触发器，当出现紧急情况，触发器由“0”进入S4状态“1”后，在解除紧急时，恢复“0”，进入S1状态。
③、使用4个JK触发器，实现16位计数。

方案二

①、S1-S3使用2个7473替代的T触发器。JK触发器包含SR触发器和T触发器的功能，J=K=T，则得到T触发器。
②、S4使用或门、非门实现，从【表1】可知：
G1=S3+S4
R2=S1·~S4
Y=S2·~S4
R1=S3+S4
G2=S3·~S4
③、使用74192同步可逆10进制计数器（8421码）2个

方案一、优点：状态转换简单；

          解除紧急（S4）后指定回到S1；
    缺点：电平触发，与时钟信号不匹配；

方案二、优点：下降脉冲触发，与时钟信号匹配；

          容易处理，可显示数值；
    缺点：解除紧急（S4）后回到S1/S2/S3任一状态，不固定；

综合考虑，为使电路简化、运行稳定，选用方案二。

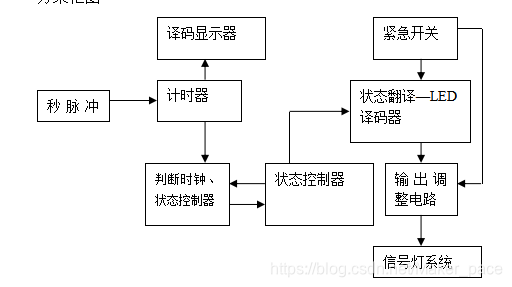

方案框图

1. 计时器：使用上升时序，个位、十位两片74192。进位关联使用个位TCU＝十位UP实现（Terminal Count Up (Carry) Line）。数据状态通过判断条件进入选择器74S153。判断条件成立后执行清零。
2. 时序Sx控制：使用74LS73改装的T触发器2个，实现S1→S2→S3状态的循环转换。
3. 判断时钟、Sx：判断74192和74LS73的状态，满足条件输出74192的清零使能和74LS73的CLK信号。
4. 翻译Sx－LED，翻译S1、S2、S3对应LED的5个状态：
5. 输出调整电路，令紧急电平开关控制LED的状态。

四、单元电路的选择设计

• 1、秒脉冲电路的选择设计
